O GPS Rescue e o failsafe em cinema FPV operam em dois estágios. Em aeronaves com câmeras pesadas, essa arquitetura previne perdas materiais catastróficas.
Ela separa microinterrupções de sinal da terminação definitiva do voo. Cada fração de segundo define a integridade física da equipe e do equipamento.
Cinelifters FPV transportam câmeras como RED V-Raptor e Sony FX6. Quando o link de rádio falha, a aeronave não pode hesitar.
Pilotos e diretores de fotografia utilizam critérios físicos estritos. Eles selecionam a configuração adequada para cada plano da diária de filmagem.
Como funciona a arquitetura de failsafe em dois estágios no rádio-controle?
A arquitetura de failsafe em rádio opera em dois estágios determinísticos. O Stage 1 absorve perdas transitórias de pacotes mantendo a atitude estável por até um segundo. Já o Stage 2 executa a terminação definitiva do voo quando a perda de sinal ultrapassa o limite tolerado.
Protocolos seriais modernos como ExpressLRS e TBS Crossfire transmitem telemetria de saúde contínua. As três grandezas monitoradas são Link Quality, RSSI e Signal-to-Noise Ratio.
Em taxas de transmissão de 250 Hz, o Link Quality afere a integridade do link. Quando o índice cai por sombreamento de antenas, o rádio entra em Stage 1.
No Stage 1, com guarda de 0.4 s a 1.0 s, os canais mantêm a atitude nivelada. Se os pacotes retornarem nesse intervalo, o piloto reassume o controle manual.
Caso a interrupção persista além da janela de guarda, o sistema aciona o Stage 2. O firmware encerra o controle manual e inicia a ação de emergência configurada.
O operador pode optar pelo corte imediato dos motores ou pelo retorno automático. Essa escolha depende do ambiente onde a filmagem ocorre.
Qual é a diferença técnica e operacional entre Failsafe Drop e GPS Rescue?
O modo Drop corta imediatamente a rotação dos motores, fazendo o drone cair verticalmente para proteger pessoas no solo. Já o GPS Rescue ativa o retorno autônomo por satélite. A aeronave sobe a uma altitude segura e navega de volta ao ponto de decolagem.
A decisão entre Drop e GPS Rescue é o dilema tático mais crítico do set. Cada abordagem atende a restrições espaciais e riscos operacionais opostos.
Em perseguições veiculares, voos rasantes ou galpões industriais, o GPS Rescue é perigoso. A subida cega faria o cinelifter colidir contra viadutos, tetos ou cabos suspensos.
Nesses cenários com obstáculos aéreos próximos, o Drop imediato é a diretriz mandatória. Ele sacrifica a fuselagem para evitar danos estruturais graves no set.
Em contrapartida, voos sobre oceanos, represas ou montanhas tornam o Drop desastroso. A queda na água destrói câmeras de cinema e inutiliza mídias digitais.
Em áreas abertas sem risco de impacto superior, o GPS Rescue atua como salva-vidas. Ele reconduz a aeronave em segurança até a equipe técnica.
| Parâmetro Operacional | Failsafe Stage 1 (Guarda) | Failsafe Stage 2 (Drop) | Betaflight 4.5+ GPS Rescue | INAV Full Autonomous RTH |
|---|---|---|---|---|
| Tempo de Reação | 0.4 s a 1.0 s | Imediato (0.0 s pós-Stage 1) | 1.0 s a 1.5 s para inicialização | 1.5 s a 2.0 s para inicialização |
| Sensores Exigidos | Receptor de Rádio (CRSF) | Nenhum sensor adicional | GNSS (u-blox M10) + Barômetro | GNSS + Barômetro + Bússola |
| Trajetória de Voo | Atitude nivelada transitória | Queda livre gravitacional | Subida, cruzeiro e descida | Perfil completo de aproximação |
| Risco de Flyaway | Nulo | Nulo | Baixo (com Sanity Checks) | Médio (se bússola sofrer EMI) |
| Pouso Final | Recuperação manual esperada | Impacto com o solo | Pouso suave ou corte a 2 m | Pouso autônomo preciso |
| Ambiente Indicado | Microinterrupções de RF | Galpões, viadutos, áreas urbanas | Costas marítimas, cânions, montanhas | Mapeamento e voos de longa distância |
Como o algoritmo de GPS Rescue do Betaflight 4.5+ executa o retorno autônomo?
O GPS Rescue do Betaflight 4.5+ opera por uma máquina de estados finitos. O algoritmo executa subida de segurança até o teto estipulado e alinha a proa ao ponto inicial. Em seguida, mantém cruzeiro nivelado com velocidade constante e realiza descida monitorada por checagens de sanidade.
Segundo a documentação oficial do Betaflight GPS Rescue, a primeira etapa é a subida inicial. O drone nivela os eixos e ganha altitude vertical rapidamente.
Atingida a altura configurada, inicia-se a rotação em direção à origem. O algoritmo gira o cinelifter até alinhar a proa com as coordenadas de decolagem.
Na fase de cruzeiro, a controladora mantém a velocidade de avanço programada. O controle vertical combina leitura barométrica filtrada e coordenadas de satélite.
Essa fusão atenua correntes térmicas e turbulências de vento durante o trajeto. A velocidade horizontal permanece controlada por acelerômetros e posicionamento GNSS.
Por fim, a fase de aproximação desacelera o drone ao cruzar o raio de resgate. O sistema pode pousar suavemente ou desarmar a dois metros do solo.
# Configuração Canônica de GPS Rescue para Cinelifters no Betaflight 4.5+
set failsafe_procedure = GPS-RESCUE
set failsafe_delay = 4
set gps_rescue_min_sats = 8
set gps_rescue_initial_climb = 35
set gps_rescue_return_altitude = 50
set gps_rescue_ground_speed = 1200
set gps_rescue_throttle_min = 1150
set gps_rescue_throttle_max = 1650
set gps_rescue_throttle_hover = 1320
set gps_rescue_descent_dist = 20
set gps_rescue_landing_alt = 4
set gps_rescue_sanity_checks = RESCUE_SANITY_ON
set gps_rescue_use_mag = OFF
save
Por que a fusão entre GNSS u-blox M10 e barômetro digital é indispensável?
A integração entre módulos GNSS u-blox M10 e barômetros digitais assegura localização tridimensional confiável. Essa combinação resolve a latência dos dados de satélite unindo a agilidade do barômetro com a precisão posicional do receptor multiconstelação.
Módulos com arquitetura u-blox M10 representam um salto para cinelifters. Eles rastreiam constelações GPS, Galileo, GLONASS e BeiDou a 10 Hz com sensibilidade de -167 dBm.
Com mais de 18 satélites e HDOP baixo, o receptor fixa a coordenada horizontal. O desvio de trajetória em retorno autônomo torna-se insignificante.
No entanto, a altitude calculada exclusivamente por satélites possui atraso de amostragem. Leituras verticais sofrem com dispersão atmosférica e geometria orbital.
Barômetros como o Infineon DPS310 e o Bosch BMP388 suprem essa lacuna. Eles medem variações de pressão milimétricas em tempo real.

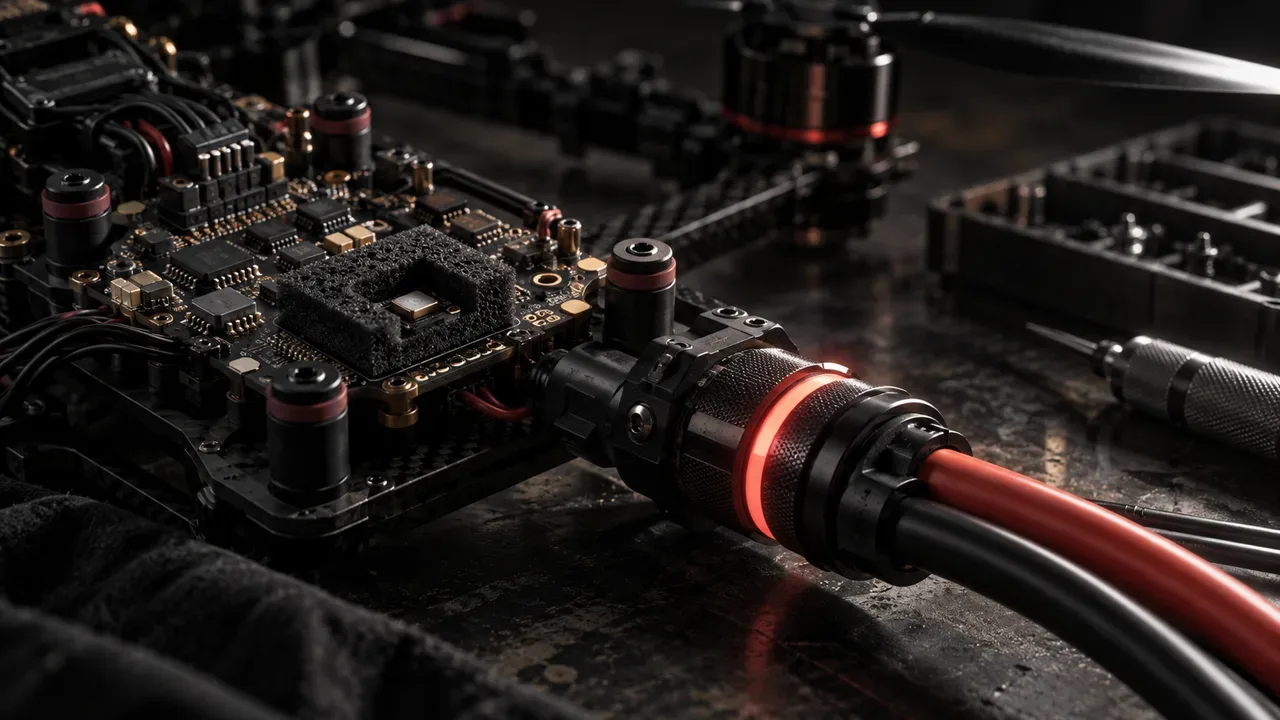

Para manter a precisão no set, o barômetro deve ser coberto com espuma acústica. Esse isolamento previne leituras falsas causadas pelo vento das hélices e pela luz solar.
Por que o modo sem magnetômetro é o padrão recomendado em Cinelifters X8?
O modo sem magnetômetro é o padrão técnico em Cinelifters X8 devido a fortes correntes elétricas. No barramento, correntes de até 250 A criam campos magnéticos parasitas que desorientam bússolas digitais, provocando curvas descontroladas de colisão.
Em drones pesados com oito motores, a aceleração gera correntes extremas. Pela Lei de Biot-Savart, condutores elétricos sob essa carga induzem campos superiores a 800 µT.
O campo geomagnético terrestre oscila entre apenas 25 µT e 65 µT. Sob interferência do cabeamento, a bússola sofre erros angulares graves.
Se o algoritmo confiar no magnetômetro saturado, a aeronave interpretará a proa incorretamente. O erro de azimute produz trajetórias circulares que afastam o drone do piloto.
O Betaflight 4.5+ resolveu essa falha com o resgate sem bússola. O sistema deriva a trajetória real a partir do deslocamento medido por GNSS e giroscópios.
Assim que a aeronave acelera no resgate, a controladora deduz o ângulo de curso. O cinelifter retorna em linha reta sem depender de magnetômetros sensíveis a ruído.
Quais são as exigências legais da ANAC (RBAC nº 100) e DECEA para perda de enlace C2?
A regulamentação aeronáutica brasileira exige procedimento automatizado e auditável para perda de comando C2. Essa obrigação legal protege o espaço aéreo e está consolidada no RBAC nº 100 da ANAC e na ICA 100-40 do DECEA.
Em 16 de junho de 2026, a ANAC publicou a Resolução nº 805/2026. A norma revogou o antigo RBAC-E nº 94 e instituiu o RBAC nº 100.
O regulamento determina que aeronaves de filmagem comercial devem programar perfil de emergência. A perda de sinal não pode resultar em voo desgovernado.
A operação em Categoria Aberta requer observador visual em linha de visada. Mesmo com spotter, o sistema de failsafe deve responder prontamente a desconexões de rádio.
No âmbito militar e de controle aéreo, a ICA 100-40/2026 do DECEA complementa os requisitos. Planos de voo no SARPAS NG devem declarar o perfil de contingência.
Operar cinelifters com failsafe desconfigurado viola normas aeroespaciais vigentes. Incidentes sem registros de segurança acarretam penalidades legais e invalidam apólices de seguro.
Quais procedimentos de bancada e set evitam falhas no sistema de GPS Rescue?
A prevenção de falhas em resgates autônomos exige conferência metódica em duas fases. O operador calibra os limites de sanidade na montagem e valida a recepção de satélites no set antes da decolagem.

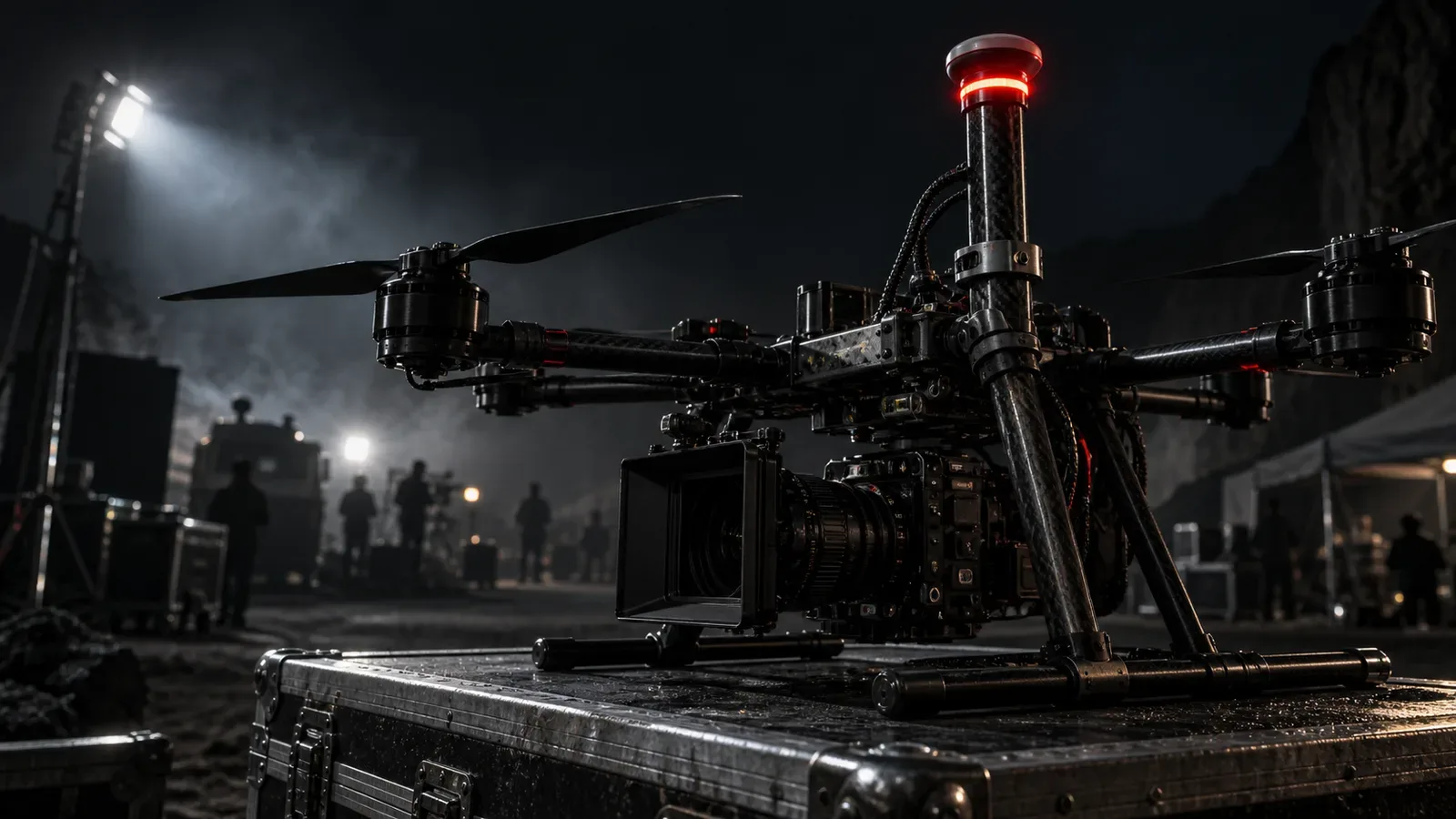

A instalação física do módulo GNSS requer isolamento eletromagnético cuidadoso. O sensor deve ser fixado em mastro traseiro elevado, distante de baterias e transmissores de vídeo.
No software de voo, as checagens de sanidade devem permanecer sempre ativas. Se a distância até a origem não diminuir em quatro segundos, os motores desarmam preventivamente.
No set de filmagem, a equipe deve executar uma lista de conferência antes de voar:
- Aguardar fixação de pelo menos 10 satélites com HDOP inferior a 1.3 antes de armar;
- Confirmar se as coordenadas do ponto de decolagem foram registradas na telemetria;
- Verificar a indicação da bússola virtual no visor durante o primeiro sobrevoo em linha reta;
- Configurar chave física no rádio para acionamento manual de emergência durante a operação;
- Monitorar a carga da bateria para garantir reserva energética até o retorno ao solo.
A sincronização entre propulsão e sensores assegura previsibilidade operacional em qualquer locação. Para entender a dinâmica de alta inércia dessas aeronaves, examine nossa análise técnica sobre propulsão de cinelifters X8 e empuxo TWR.
Para aprofundar a estabilidade de radiofrequência em longas distâncias, consulte nosso dossiê sobre ExpressLRS vs Crossfire no cinema FPV. Adicionalmente, conheça os sistemas de vídeo digital em nosso comparativo de transmissão FPV DJI O4, Walksnail e HDZero.
Perguntas Frequentes
É seguro usar GPS Rescue em cinelifters pesados de cinema?
Sim, desde que configurado com módulos GNSS u-blox M10 e barômetros protegidos contra vento. Em áreas abertas ou sobre a água, o resgate autônomo é a única forma de evitar a perda total de câmeras cinematográficas caras.
Quantos satélites são necessários para o GPS Rescue funcionar no Betaflight?
O Betaflight exige por padrão no mínimo 8 satélites para habilitar o arme da aeronave com resgate ativo. Em produções profissionais, recomendamos configurar o limiar entre 10 e 12 satélites com HDOP inferior a 1.5 para garantir triangulação precisa.
O que acontece se o link de rádio voltar durante o GPS Rescue?
Assim que o sinal de radiofrequência é restabelecido no Stage 2, o piloto pode retomar o controle manual. Basta mover os sticks além de um curso estipulado para desativar a navegação autônoma e conduzir o pouso visual.
Por que o GPS Rescue pode falhar em ambientes com muitas árvores ou prédios?
Em cenários confinados, a subida cega do resgate pode provocar colisões contra galhos e estruturas não detectadas pelo drone. Nesses locais sem sensores de desvio de obstáculos, a recomendação padrão de segurança é utilizar o corte imediato por Drop.
Qual a diferença entre GPS Rescue no Betaflight e o Return to Home do INAV?
O GPS Rescue do Betaflight é uma rotina de emergência desenhada para reconduzir a aeronave ao alcance visual do piloto. O INAV implementa piloto automático integral com waypoints, navegação avançada e pouso autônomo preciso com bússola dedicada.
A ANAC exige GPS Rescue em todos os drones de filmagem comercial?
O RBAC nº 100 da ANAC exige que a aeronave possua procedimento automatizado e documentado para perda de enlace C2. O operador pode optar pelo retorno automático ou pelo pouso imediato, registrando a escolha na análise de risco e no SARPAS NG.
