A escolha do sistema de transmissão digital em cinema FPV é um compromisso físico entre compressão de imagem e determinismo de latência. Enquanto produções exigem fidelidade e gravação robusta, manobras de proximidade exigem resposta instantânea sem flutuações de buffer.
A física da latência: por que pixels comprimidos custam tempo
A transmissão de vídeo sem atraso perceptível exige emitir cada linha de pixels assim que o sensor a lê. Em contrapartida, a alta taxa de compressão exige reter quadros inteiros na memória.
Em codecs como H.264 e H.265, o codificador avalia a redundância temporal entre quadros usando estruturas GOP (Group of Pictures). Esse processo exige frame buffers no transmissor e no receptor.
Quando o sinal sofre interferência de radiofrequência, protocolos como o do DJI O4 Air Unit Specs acionam requisições automáticas de repetição (ARQ). O acúmulo de repetições eleva a latência (jitter) e pode causar congelamento de imagem (frame freeze).
Em contrapartida, a arquitetura do HDZero Open Technology descarta o buffer de quadros. A transmissão ocorre linha por linha via modulação COFDM. O sinal degradado vira estática digital sem alterar a latência de pilotagem.
Pipeline de Compressão (DJI / Walksnail):
[Sensor MIPI] -> [Frame Buffer] -> [H.265 Encoder] -> [OFDM Packetizer + ARQ] -> [RF Tx]
Latência: 20 ms a 40 ms (variável dinâmica, risco de jitter e freeze)
Pipeline Direto Linha a Linha (HDZero DM5680):
[Sensor MIPI] -> [Scan-Line Serializer] -> [Reed-Solomon FEC] -> [COFDM Uncompressed] -> [RF Tx]
Latência: ~14 ms (fixa e determinística, degradação graciosa em snow)
Arquitetura de modulação: como cada protocolo processa o sinal
Cada fabricante adota uma engenharia distinta para modular dados de vídeo nas faixas ISM de 2,4 GHz e 5,8 GHz.
A modulação digital de alta frequência precisa equilibrar largura de canal, densidade espectral e imunidade contra reflexões de multipercurso.

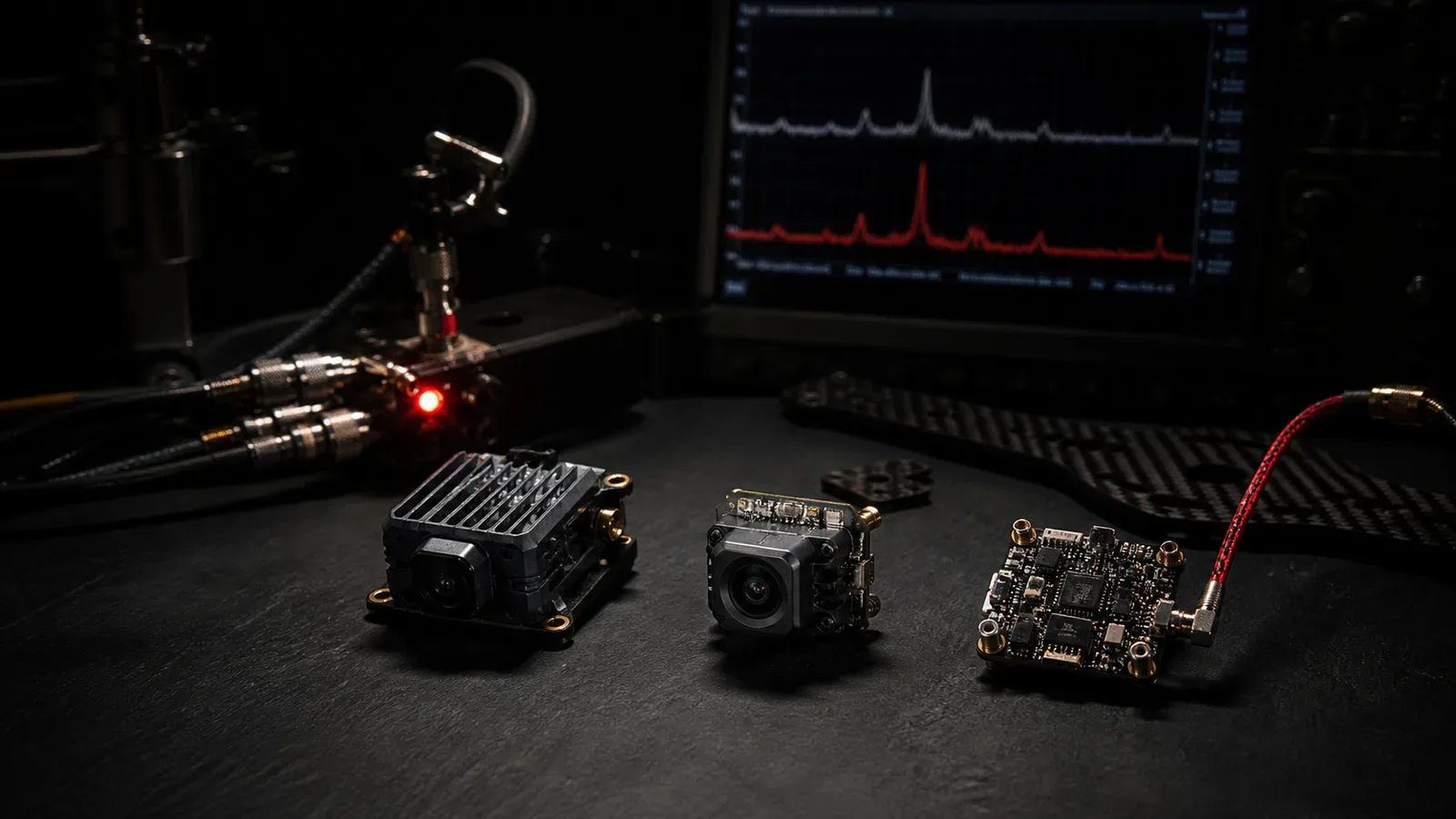

A tabela abaixo compara os parâmetros essenciais de modulação, codificação e comportamento de rádio dos três sistemas digitais:
| Parâmetro Técnico | DJI O4 Air Unit Pro | Walksnail Avatar HD Pro | Divimath HDZero (DM5680/DM6300) |
|---|---|---|---|
| Tipo de Modulação RF | OFDM SDR proprietário (Dual-Band) | OFDM (Banda base Artosyn AR8020/8030) | COFDM digital sem compressão |
| Faixas de Frequência | 2,400–2,4835 GHz e 5,725–5,850 GHz | 5,725–5,850 GHz (8 canais Raceband) | 5,725–5,850 GHz (canais Raceband) |
| Codec de Transmissão | H.265 / HEVC em tempo real | H.265 / HEVC | Transmissão direta linha a linha |
| Bitrate do Link de Vídeo | Até 60 Mbps (downlink) | 25 Mbps ou 50 Mbps | ~17 Mbps fixos por canal RF |
| Comportamento de Latência | 20 ms a 40 ms (dinâmica) | 22 ms a 35 ms (variável) | ~14 ms fixos (zero jitter) |
| Gravação Local no VTX | 4K a 120 fps / 10-bit D-Log M | 1080p a 60 fps / H.265 | 720p a 60 fps (DVR nos óculos) |
| Mecanismo de Perda RF | ARQ com buffer -> Frame freeze | Interpolação/FEC -> Smear digital | Perda de linha -> Estática digital |
Conforme relatórios na FCC Equipment Authorization Search sob o ID SS3-O4AU, o DJI O4 Pro usa chaveamento automático de frequência. Esse mecanismo seleciona o canal mais limpo em tempo real.
Por outro lado, o transceiver do Walksnail opera sobre a plataforma Artosyn AR8020. Ele oferece modos de largura de banda de 20 MHz e 40 MHz para flexibilidade em voos individuais ou em grupo.
Comportamento no limite de RF: freeze vs smear vs snow
No limite do alcance de rádio, a resposta do decodificador a pacotes corrompidos define a capacidade de reação do piloto.
A 100 km/h, o drone percorre 27,8 metros por segundo (100 km/h ÷ 3,6 ≈ 27,8 m/s). Uma perda de sinal de apenas 300 ms significa voar mais de 8 metros às cegas.
1. DJI O4 Pro: retenção de buffer e congelamento abrupto
O sistema DJI prioriza a perfeição cosmética da imagem. Quando as perdas de pacotes esgotam o buffer de retransmissão ARQ, o decodificador congela o último quadro válido.
Esse congelamento pode induzir colisões graves. O piloto enxerga um voo desobstruído enquanto a aeronave colide contra um obstáculo. Segundo o DJI O4 Air Unit FAQ, o fluxo só retorna após a recepção de um novo quadro-chave (I-Frame).
2. Walksnail Avatar HD: atenuação por macroblocos e smear
A plataforma da Caddx e Artosyn usa algoritmos de interpolação e correção antecipada de erros (Forward Error Correction).
Quando o sinal enfraquece, surgem borrões em blocos (macroblocking smear), conforme o CaddxFPV Avatar HD Pro Manual. O piloto nota a perda gradativa de fidelidade e pode abortar a manobra a tempo.
3. HDZero: degradação graciosa em estática digital

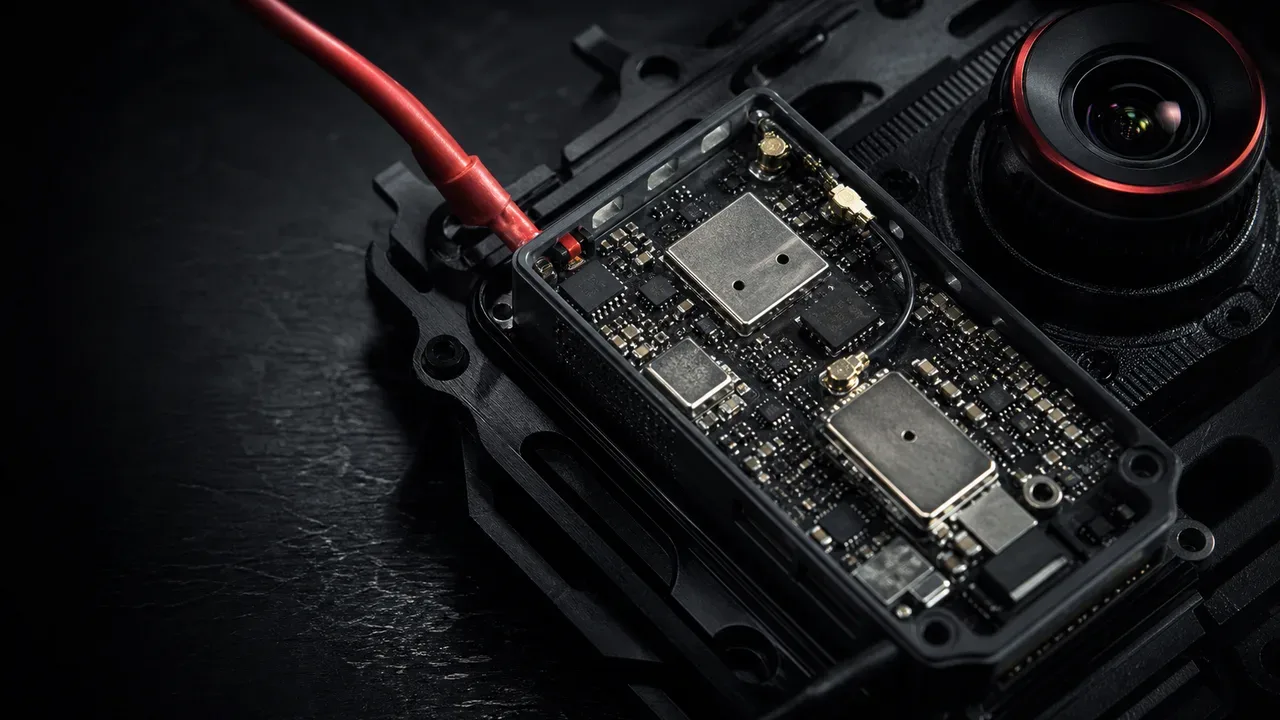

O circuito integrado Divimath DM6300 não possui buffers de recomposição. Quando uma subportadora sofre atenuação, apenas as linhas correspondentes falham.
O display exibe ruído de pixels (digital snow), similar à estática analógica. O piloto mantém o tempo de reação em 14 ms para recuperar a atitude da aeronave. O código-fonte está aberto nos repositórios GitHub: hd-zero/hdzero-vtx e GitHub: hd-zero/hdzero-goggle.
Especificações de imagem e gravação: do sensor ao master de pós-produção
A escolha do transmissor determina se o drone necessita de uma câmera de ação auxiliar para entregar material comercial.
A área física do sensor fotossensível define o comportamento de alcance dinâmico e a performance em baixa luminosidade:
Comparativo de Área de Sensor:
DJI O4 Pro (1/1,3" CMOS): [ ~69 mm² ] -> 10-bit D-Log M e alta latitude
Walksnail HD Pro (1/1,8" BSI): [ ~43 mm² ] -> Sony Starvis II para baixa luz
HDZero Micro V2 (1/2" CMOS): [ ~30 mm² ] -> 720p rápido para manobras ágeis
O sensor de 1/1,3 polegada do DJI O4 Pro entrega mais de 12 stops de latitude em 10-bit D-Log M. Isso elimina a necessidade de carregar câmeras pesadas em drones cinelifters médios.
Já a câmera Walksnail Avatar HD Pro adota o sensor Sony Starvis II de 1/1,8 polegada. Ele preserva detalhes em sombras sob iluminação cênica reduzida ou voos noturnos.
Para pós-produção, ambos gravam vetores de giroscópio compatíveis com o padrão Gyroflow Documentation. O O4 Pro grava internamente, enquanto o Walksnail sincroniza com os logs de Blackbox do Betaflight.

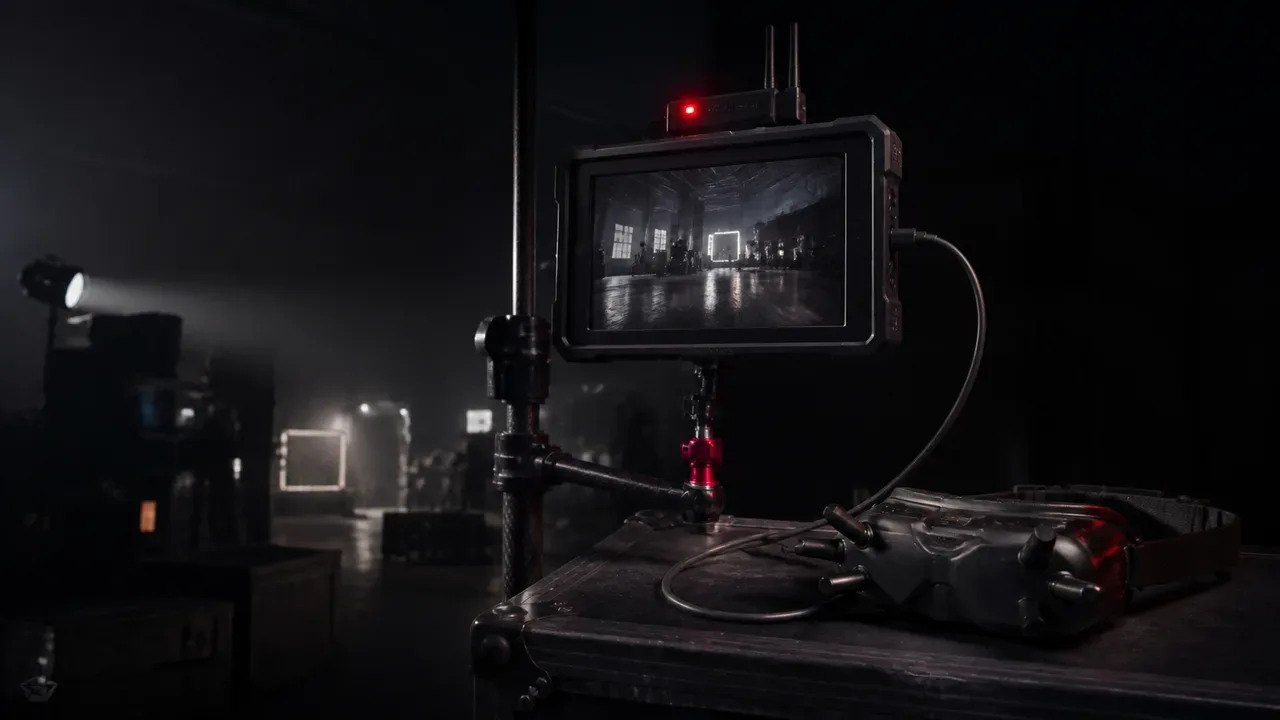

Workflow em set: monitor de direção e latência de streaming
Em produções comerciais, a transmissão de vídeo ao vivo para a equipe de direção é uma exigência técnica inegociável.
A distribuição do sinal para o monitor de direção (video village) varia consideravelmente entre os três ecossistemas:
O Walksnail Goggles X conta com saída Micro-HDMI nativa em 1080p a 60 fps, conforme os CaddxFPV Firmware Changelogs. Ele alimenta transmissores sem fio de vídeo com latência de saída inferior a 5 ms.
O Divimath HDZero Goggles oferece saída Mini-HDMI com zero latência adicional. Ele dispõe também de entrada HDMI e compartimento modular para receptores analógicos legados.
O DJI Goggles 3 / O4 não possui saída HDMI física dedicada nos óculos. O espelhamento exige conectar celular ou tablet via cabo USB-C com aplicativo DJI Fly, gerando atraso adicional de 50 ms a 120 ms no monitor secundário.
Matriz de decisão: qual sistema escolher para cada produção
A escolha ideal depende da velocidade da tomada, do risco de colisão e do nível de exigência da entrega final.
Avalie os seguintes critérios operacionais para selecionar o equipamento correto:
Quando usar o DJI O4 Air Unit Pro
O projeto exige entrega cinematográfica final em 4K a 120 fps com perfil 10-bit D-Log M sem carregar o peso extra de uma câmera dedicada.
O voo ocorre em áreas abertas ou trajetos com ampla margem de segurança contra impactos. O frame suporta o peso de 34 g do módulo e antena sem comprometer a dinâmica.
Quando usar o Walksnail Avatar HD Pro
A produção necessita de monitor de direção cabeado via HDMI em tempo real com baixa latência para clientes e diretores.
As filmagens ocorrem à noite ou em ambientes com pouca luz onde o sensor Sony Starvis II se sobressai sobre sensores comuns. A frota inclui microdrones de 1S a 2S com placas modulares.
Quando usar o Divimath HDZero
A operação envolve proximidade extrema e alta velocidade através de estruturas metálicas ou túneis de concreto.
O piloto precisa de latência fixa sem risco de travamento de imagem durante manobras verticais. O peso total é restritivo, como em cinewhoops sub-250g para voos internos próximos a pessoas.
Considerações regulatórias e homologação no Brasil
A operação comercial de links digitais de alta potência no Brasil requer conformidade estrita com as normas aeronáuticas e de telecomunicações.
Segundo o regulamento RBAC-E nº 94 da ANAC e as normas da ANATEL, transmissões em 5,8 GHz devem respeitar os limites de potência de radiação restrita (EIRP).
O uso de potências elevadas em modo FCC exige conformidade técnica. Voos FPV com óculos imersivos demandam observador visual em linha de visada (VLOS) ou autorização para BVLOS, conforme a instrução ICA 100-40 do DECEA.
