A escolha entre Super 35 e Large Format define a estética visual, a logística e os custos da produção.
Sensores maiores não trazem desfoque por mágica. A física depende de distância focal, abertura e distância do sujeito.
Compreender círculo de imagem, enquadramento equivalente e fotodiodos evita escolhas equivocadas na pré-produção.
Dimensões físicas dos sensores e padrões industriais de captação
Super 35 e Large Format diferem fundamentalmente na área de silício, com o Grande Formato oferecendo mais que o dobro de superfície. O Super 35 descende da película de 35 mm, enquanto o Large Format digital herda o Full Frame e o VistaVision.
O Super 35 de 3 perfurações apresenta dimensões ativas de 24.89 mm × 13.87 mm, com diagonal de 28.5 mm. Em 4 perfurações, atinge 24.89 mm × 18.66 mm, conforme a norma SMPTE RP 201.
A ARRI ALEXA 35 usa sensor Super 35 4.6K com 27.99 mm × 19.22 mm e diagonal de 33.95 mm.
Já o Large Format parte do Full Frame de 36.00 mm × 24.00 mm, com diagonal de 43.27 mm.
Modelos como a Sony CineAlta VENICE 2 adotam sensores de 36.20 mm × 24.10 mm, totalizando diagonal de 43.49 mm.
No padrão VistaVision, a RED Digital Cinema V-RAPTOR atinge 40.96 mm × 21.60 mm, com diagonal de 46.31 mm.
Essa escala governa a projeção da lente, a perspectiva e a densidade luminosa.

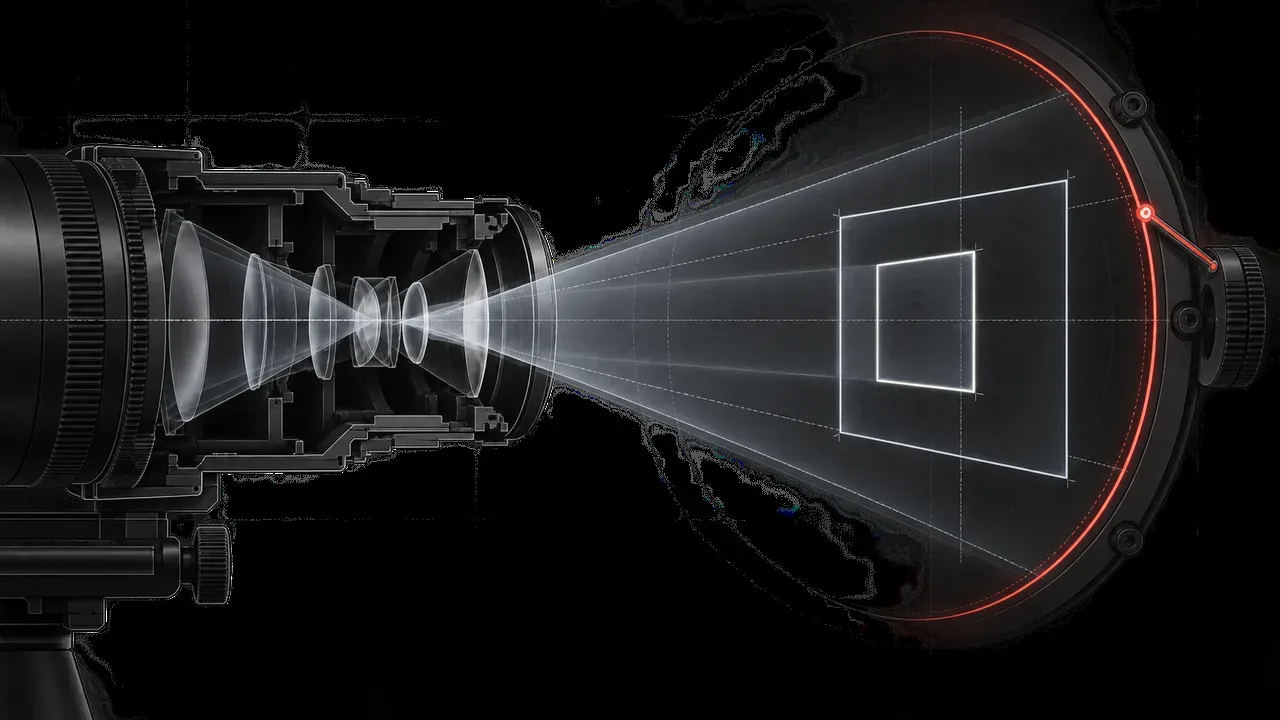

Óptica e círculo de imagem: cobertura, vinhetamento mecânico e expansores
O círculo de imagem de uma lente de cinema deve circunscrever a diagonal do sensor para evitar corte do feixe luminoso. Montar uma objetiva desenhada para Super 35 em corpo Large Format gera bordas pretas circulares nos quatro cantos do enquadramento.
O círculo de imagem define a base do cone de luz refratado pelos elementos traseiros. Para sensores Super 35, o diâmetro mínimo varia de 28.5 mm a 34.0 mm.
Para corpos Large Format e VistaVision, o círculo de imagem útil precisa medir entre 43.5 mm e 46.5 mm. Lentes dedicadas, como a linha Carl Zeiss Supreme Prime, cobrem até 46.3 mm.
O uso de lentes Super 35 em Large Format causa vinhetamento mecânico e óptico. Pela lei do cosseno à quarta potência (cos^4 θ), os cantos perdem luminosidade.
Para contornar essa restrição sem cortes no sensor, utilizam-se expansores ópticos (optical expanders). Dispositivos de 1.4× ou 1.6× ampliam o cone de luz até cobrir a diagonal.
Um expansor de 1.4× reduz a exposição em 1.0 stop (ΔT = log_2(1.4^2)). Modelos de 1.6× cortam 1.36 stops.
Equivalência de campo de visão e o fator de corte óptico
A equivalência de campo de visão entre formatos baseia-se na razão entre as diagonais úteis dos sensores, determinando o fator de corte. Para manter o mesmo enquadramento de uma cena em Super 35, o Large Format necessita de distâncias focais aproximadamente 1.5 vezes mais longas.
O fator de corte diagonal calcula-se pela fórmula direta:
CF = Diagonal_LF ÷ Diagonal_S35
Comparando o Super 35 clássico (28.5 mm) com o Full Frame (43.5 mm), obtém-se o multiplicador de 1.52×. Com o Super 35 Open Gate (33.95 mm), o fator recua para 1.36×.
Para obter o mesmo ângulo de visão na mesma distância de câmera, multiplica-se a distância focal:
f_LF = f_S35 × CF
Uma lente de 35 mm em Super 35 gera um ângulo horizontal de visão em torno de 39°. Em Large Format, o operador precisa instalar uma lente de 50 mm para atingir enquadramento idêntico.
A distorção de perspectiva decorre exclusivamente da distância entre a câmera e o sujeito. Câmeras na mesma posição com distâncias focais equivalentes produzem a mesma geometria espacial de perspectiva.
Física da profundidade de campo: por que o sensor maior não desfoca sozinho
O sensor maior não gera menor profundidade de campo por ação direta do silício, mas sim pela exigência de focais mais longas. A profundidade de campo é governada pela distância focal da lente, pela abertura do diafragma e pela distância de foco do sujeito.
A profundidade de campo calcula-se com base na distância focal (f), abertura (N), distância (s) e círculo de confusão (c):
DoF ≈ (2 × s^2 × N × c) ÷ f^2
A zona de nitidez varia com o inverso do quadrado da distância focal (1 ÷ f^2). Ao migrar para Large Format, o operador adota uma lente 1.5× mais longa para o mesmo plano.
Como resultado, na mesma abertura nominal (ex.: T2.0), o Large Format produz uma profundidade de campo aproximadamente 31% menor que o Super 35:
DoF_LF ≈ 0.69 × DoF_S35
Para igualar a zona nítida de uma tomada em Super 35, o diretor de fotografia deve fechar o diafragma:
N_LF ≈ N_S35 × CF
Um plano gravado a T2.0 em Super 35 com lente 35 mm exige que o Large Format com lente 50 mm feche a íris para T2.8 ou T3.0.
Caso o operador mantenha a abertura em T2.0 no Grande Formato, as esferas de desfoque (bokeh balls) crescerão 45% a 50% na tela, acentuando a separação do fundo.
Arquitetura de fotodiodos: pixel pitch, full well capacity e ruído em 4K e 8K
A área do sensor determina as dimensões físicas dos fotodiodos, afetando a capacidade de armazenamento de carga e a razão sinal-ruído. Em sensores com a mesma contagem de pixels, fotodiodos maiores acumulam mais elétrons antes da saturação, gerando menor ruído eletrônico.
O espaçamento entre fotossítios adjacentes (pixel pitch) dita a captação fotométrica individual:
pitch = Largura_sensor ÷ Resolução_horizontal
Um sensor 4K Super 35 típico emprega fotodiodos de aproximadamente 6.0 µm. Câmeras 4K Large Format utilizam fotodiodos de 8.25 µm, acumulando uma área coletora 85% superior.
Fotodiodos volumosos apresentam capacidade de poço cheio (Full Well Capacity) superior a 50.000 elétrons. Essa escala reduz o ruído térmico e confere excelente latitude em sombras.
Na redução de 8K para master em DCI 4K por sobreamostragem espacial (downsampling), quatro fotossítios adjacentes são combinados em um único pixel composto.
A média do ruído aleatório reduz sua amplitude pela metade (√4 = 2), gerando um ganho de +6.02 dB na relação sinal-ruído.
O padrão da ISO 12233:2023 atesta que esse processo elimina aliasing e moiré sem comprometer a resolução óptica de alta frequência.
Impacto prático no set: iluminação, trabalho do 1º AC e orçamento de locação
Operar em Large Format com profundidade de campo equivalente exige fechar a íris em um stop, duplicando a demanda de iluminação. Embora a iluminância incidente necessária seja idêntica para a mesma abertura nominal, manter dois atores nítidos requer maior potência luminosa.
A luz absorvida pelo sensor é proporcional à luminância da cena dividida pelo quadrado da abertura:
E_sensor ∝ L ÷ N^2
Se uma cena em Super 35 é gravada a T2.0 com refletores de 600 W, igualar a profundidade em Large Format exige operar a T2.8. Isso impõe refletores de 1.200 W.
Para o Primeiro Assistente de Câmera (1º AC), o Large Format torna o foco crítico. Em distâncias focais de 50 mm e 85 mm abertas, a margem de foco mede de 2 cm a 5 cm.
Pequenos movimentos dos atores quebram o foco imediatamente em monitores 4K HDR. Por essa razão, equipes de Grande Formato utilizam telêmetros laser e módulos LiDAR contínuos.
No planejamento executivo, a diária de locação de um jogo prime Large Format custa até o dobro da diária de conjuntos clássicos Super 35.
Tabela comparativa de engenharia: Super 35 vs. Large Format
A tabela abaixo resume os parâmetros ópticos, mecânicos e operacionais que diferenciam os dois formatos de captação cinematográfica digital. As especificações decorrem de medições laboratoriais de fabricantes como ARRI, Sony, RED e Cooke.
| Parâmetro Técnico | Super 35 (S35) | Large Format (LF / FF / VV) | Impacto Prático na Produção |
|---|---|---|---|
| Diagonal Típica | 28.5 mm a 33.95 mm | 43.3 mm a 46.31 mm | Define o volume do corpo e da óptica. |
| Círculo de Imagem Mínimo | 31.0 mm a 34.0 mm | 43.5 mm a 46.5 mm | Lentes S35 vinhetam em sensores LF. |
| Focal Normal Neutra | 32 mm a 35 mm | 50 mm a 55 mm | Ângulo de visão horizontal próximo a 40°. |
| Fator de Corte Médio | 1.00× (Referência) | 1.45× a 1.50× | Focal em LF deve ser 1.5× maior para mesmo FoV. |
| Círculo de Confusão | 0.019 mm a 0.020 mm | 0.029 mm a 0.030 mm | Tolerância dimensional para telas de cinema. |
| Profundidade de Campo | Base (100%) | ~69% (31% mais rasa em LF) | Foco crítico em aberturas abertas no Grande Formato. |
| Abertura para Mesma DoF | T2.0 | T2.8 a T3.0 | LF fecha um stop para igualar nitidez de S35. |
| Escala de Bolas de Bokeh | Base (100%) | +45% a +50% maior na tela | Desfoque cremoso e tridimensionalidade acentuada. |
| Área do Sensor | ~350 mm² a 538 mm² | ~864 mm² a 937 mm² | Grande Formato traz 2.0× a 2.5× mais silício. |
| Pixel Pitch Médio (4K) | 4.65 µm a 6.0 µm | 8.25 µm (ex.: ALEXA LF) | Maior poço de saturação e baixo ruído térmico. |
| Pixel Pitch Médio (8K) | 3.2 µm a 3.6 µm | 4.19 µm a 5.0 µm | Downsampling para 4K agrega +6 dB de SNR. |
| Potência de Luz (mesma DoF) | Base (1×) | 2× a 4× mais lúmens | Exige geradores e refletores mais potentes. |
| Foco no Set de Filmagem | Fita / Follow focus manual | LiDAR e telêmetros laser | Erros milimétricos de foco quebram o plano. |
Matriz de decisão de pré-produção: quando escolher cada formato
A escolha entre os formatos equilibra as intenções narrativas do diretor com as restrições logísticas e financeiras do projeto. Nenhum padrão é absoluto; ambos coexistem nos mais altos escalões da indústria cinematográfica global.
O formato Super 35 é recomendado nas seguintes circunstâncias de produção:
- Orçamento e equipe enxutos: Projetos com restrição de iluminação pesada, onde a maior profundidade de campo nativa viabiliza rodar com fontes compactas.
- Cenas dinâmicas com múltiplos atores: Planos em que atores em diferentes distâncias precisam permanecer focados sem fechar a lente até o limite de difração.
- Filmagem ágil em câmera na mão: Tomadas documentais ou sequências de ação rápida onde o assistente de câmera opera sem instrumentação telemétrica complexa.
- Utilização de conjuntos ópticos clássicos: Produções que buscam a textura orgânica de lentes vintage consagradas que cobrem exclusivamente Super 35.
Por outro lado, o Large Format destaca-se nos seguintes cenários:
- Planos gerais e paisagens imersivas: Quadros abertos onde a vasta área de silício captura microdetalhes com suavidade tonal e sem compressão espacial.
- Isolamento dramático em close-ups: Planos intimistas em que se pretende descolar o ator do fundo com transições de foco elegantes e círculos de bokeh expansivos.
- Ambientes arquitetônicos com grande angular: Situações que demandam campos amplos sem a distorção periférica em barril comum a focais curtas de Super 35.
- Fluxos de pós-produção com efeitos visuais: Planos com composição digital pesada, onde a densidade de sensores 8K viabiliza extração precisa de máscaras e reenquadramentos.
Perguntas Frequentes sobre Super 35 e Large Format
O Large Format realmente desfoca mais o fundo que o Super 35?
O sensor em si não produz mais desfoque, pois a refração luminosa é determinada pela lente e não pelo silício. O desfoque acentuado no Large Format ocorre porque o operador utiliza uma distância focal aproximadamente 1.5× mais longa para enquadrar o mesmo plano, e a profundidade de campo diminui com o inverso do quadrado da distância focal. Se você usar a mesma lente na mesma abertura e distância em ambos os sensores, a profundidade de campo física será a mesma.
Posso usar lentes Super 35 em uma câmera de cinema Large Format?
Sim, desde que a câmera ofereça um modo de recorte de sensor (sensor crop ou windowing) configurado para a área de Super 35. Caso o sensor permaneça ativo em modo Open Gate ou Full Frame total, a lente causará vinhetamento mecânico imediato com bordas pretas nos quatro cantos do quadro. Outra alternativa é utilizar expansores ópticos de 1.4× ou 1.6×, ciente de que haverá perda de até 1.36 stops de luminosidade.
Por que o Large Format exige mais potência de iluminação no set?
Sob a perspectiva fotométrica estrita, um sensor exposto a T2.8 e ISO 800 precisa da mesma quantidade de luz em qualquer formato. No entanto, para alcançar a mesma profundidade de campo que uma tomada em Super 35 a T2.0, a câmera Large Format precisa fechar seu diafragma para T2.8 ou T3.0. Esse fechamento de um stop requer o dobro da potência luminosa dos refletores na cena para manter a mesma exposição.
O que significa a resolução 8K em um sensor Large Format para uma entrega final em 4K?
A captura nativa em 8K combinada à área massiva do Large Format permite o processo de sobreamostragem (oversampling) na pós-produção. Ao redimensionar a imagem de 8K para uma master em DCI 4K, o ruído estocástico aleatório é atenuado pela média de pixels adjacentes, gerando um ganho real de +6 dB na relação sinal-ruído. Essa técnica proporciona textura limpa, elimina artefatos de moiré e preserva microcontrastes finos sem necessidade de filtros ópticos borrados.
Por que o trabalho do assistente de foco (1º AC) é mais complexo no Large Format?
Com profundidades de campo que frequentemente medem entre 2 cm e 5 cm em aberturas abertas, a margem de erro no Large Format é mínima. Qualquer deslocamento leve do ator fora da marca de foco torna a tomada inutilizável em telas 4K de alta definição. Por essa razão, equipes de Grande Formato utilizam quase obrigatoriamente instrumentos de medição ultrassônica e LiDAR com mapeamento milimétrico em tempo real.
