    Propulsão em Cinelifters FPV: Empuxo, Eficiência X8 e TWR no Cinema

    Guia técnico de dimensionamento de propulsão em Cinelifters FPV: teoria do momento, eficiência coaxial X8, arquitetura 12S vs. 6S e relação empuxo-peso.

    2026-08-2212 minEquipe Técnica MaxVision FPV
    CLIP_001 · DJI O4FPV · 4K · 60FPS
    DRONES FPV · 2026.08.22

    Um Cinelifter FPV mal dimensionado perde altitude em curvas rápidas e superaquece motores. O peso de câmeras de cinema exige cálculo rigoroso de empuxo.

    A sustentação no cinema aéreo depende de quatro variáveis interdependentes: teoria do momento do disco, perdas coaxiais, constantes de torque e tensão de alimentação.

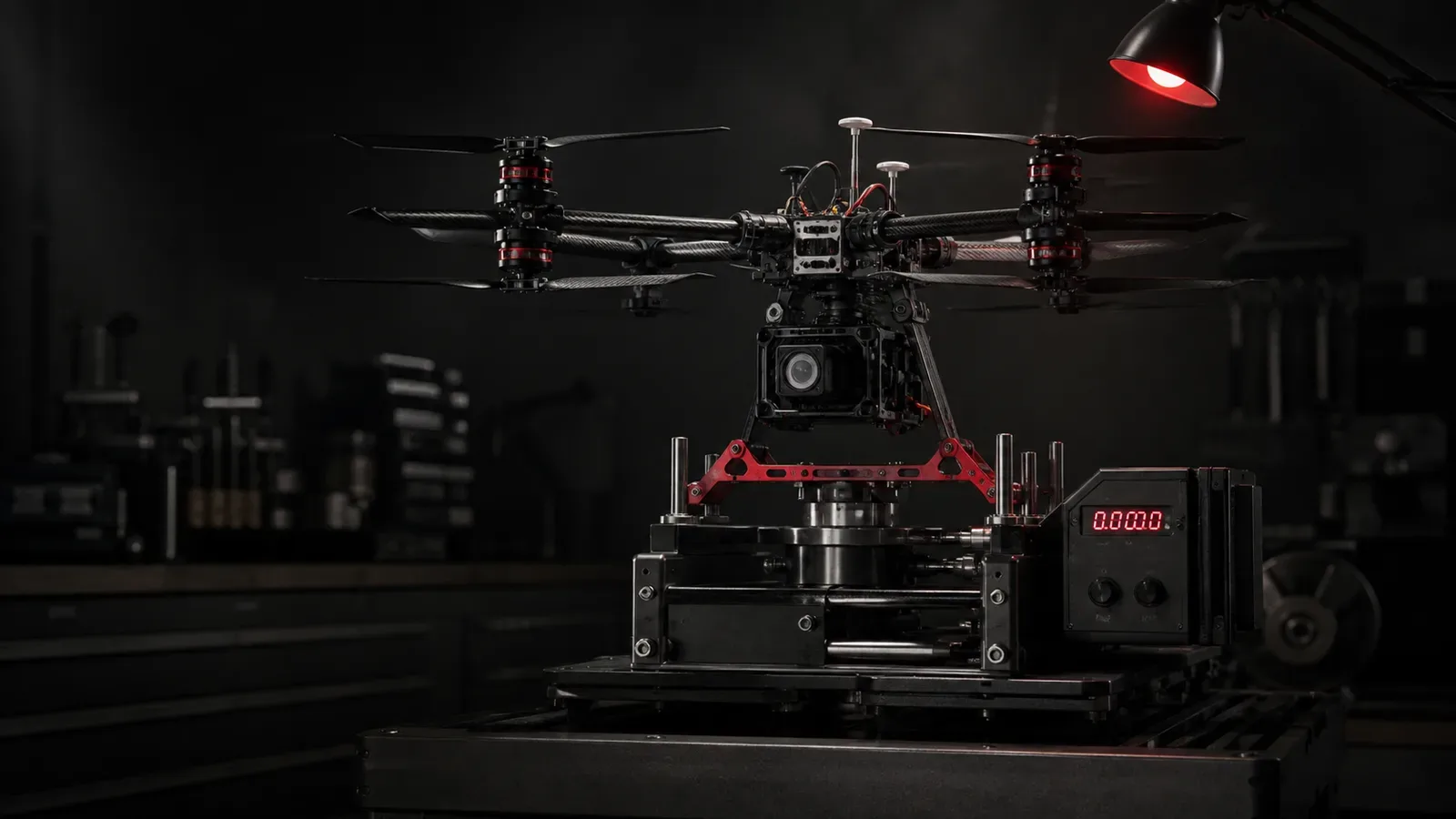

    Drone Cinelifter FPV coaxial X8 em bancada técnica de testes de empuxo com luminária carmim iluminando o dinamômetro

    O que determina a sustentação de um Cinelifter em hover?

    A sustentação em voo pairado é determinada pela taxa de transferência de momento da massa de ar. A teoria do disco atuador de Rankine-Froude define esse comportamento físico.

    O empuxo estático gerado por cada hélice depende diretamente da área do disco e da velocidade induzida do ar. A densidade do ar ao nível do mar (ρ ≈ 1,225 kg/m³) atua como constante no modelo padrão internacional ISA da ICAO.

    A velocidade induzida ideal (v_i) no disco propulsor é calculada pela relação fundamental de momento:

    v_i = √(T ÷ (2 × ρ × A))

    Onde T representa o empuxo em Newtons e A a área do disco em metros quadrados (A = π × R²).

    A potência induzida teórica (P_i) necessária para sustentar a aeronave sem perdas viscosas é dada por:

    P_i = T × v_i = T^(3/2) ÷ √(2 × ρ × A)

    Aumentar o diâmetro da hélice eleva a área do disco, reduzindo a potência necessária para gerar o mesmo empuxo. Hélices maiores entregam maior eficiência estática medida em gramas por Watt (g/W).

    Diâmetro da Hélice (pol)Área do Disco por Rotor (m²)Velocidade Induzida a 15 N (m/s)Potência Induzida Ideal (W)
    8,0 pol (203 mm)0,0325 m²13,73 m/s205,9 W
    9,0 pol (228 mm)0,0410 m²12,24 m/s183,6 W
    11,0 pol (279 mm)0,0613 m²9,99 m/s149,8 W
    13,0 pol (330 mm)0,0855 m²8,45 m/s126,8 W

    Como a esteira coaxial do sistema X8 afeta os motores inferiores?

    O rotor inferior de um sistema X8 perde entre 15% e 22% de empuxo estático. Isso ocorre porque ele opera imerso na esteira de ar descendente acelerada pelo rotor superior.

    A esteira do rotor superior sofre contração aerodinâmica logo abaixo do plano de rotação. O ar chega ao rotor inferior com velocidade axial pré-existente, reduzindo o ângulo de ataque efetivo das pás.

    Pesquisas do NASA Technical Reports Server (NTRS TM-2008-215370) demonstram que pás idênticas girando na mesma rotação geram desequilíbrio térmico e perda de rendimento no motor inferior.

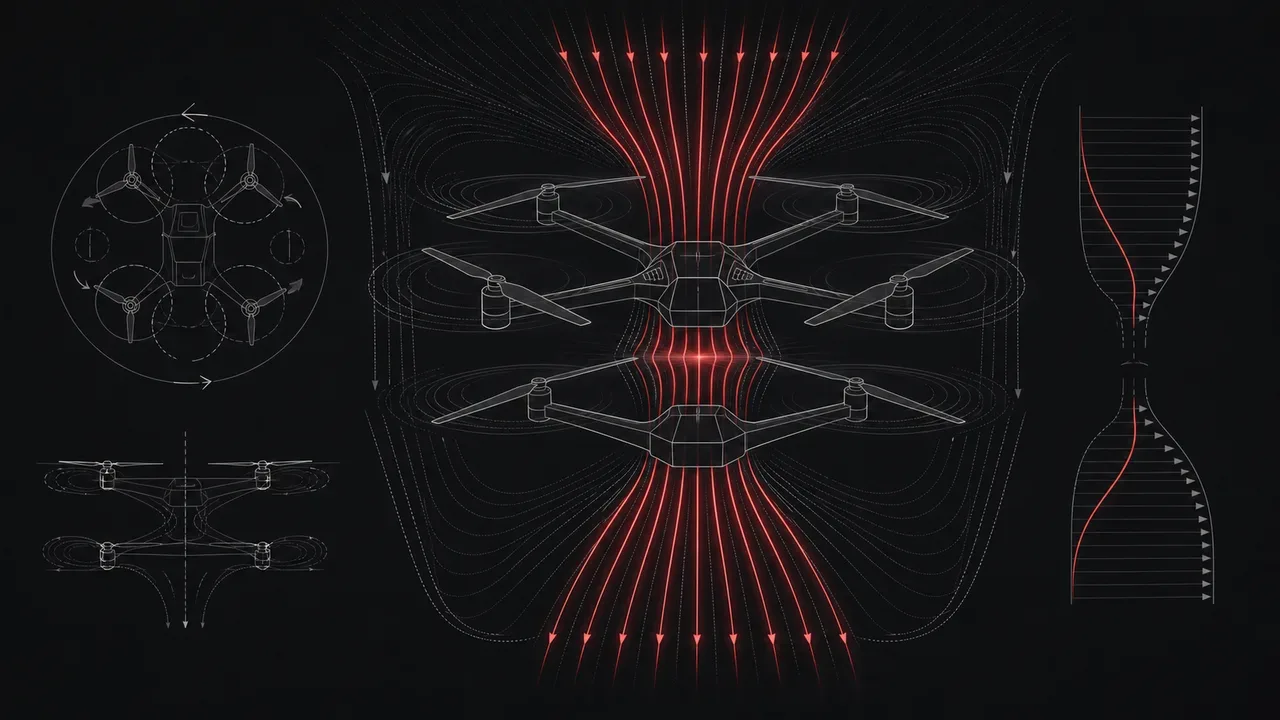

    Diagrama técnico de fluxo aerodinâmico e esteira coaxial em Cinelifter X8 com linhas de empuxo em acento carmim

    Para neutralizar essa perda aerodinâmica na bancada de montagem, a engenharia de cinema FPV adota duas correções complementares:

    • Passo Diferencial: Instalar hélices com passo maior na parte inferior, como 9×4,5 polegadas em cima e 9×5,0 polegadas embaixo.
    • Compensação de KV: Utilizar motores inferiores com rotação nominal por Volt (KV) entre 5% e 8% superior aos motores superiores.
    • Espaçamento entre Rotores: Manter distância vertical entre hélices de pelo menos 15% do diâmetro total para permitir relaxação do fluxo turbulento.

    Apesar da perda de eficiência aerodinâmica comparada a um Octocopter plano, o arranjo X8 reduz a área do frame em 45%. Essa redução diminui o momento de inércia nos eixos de rotação, viabilizando manobras rápidas de tracking.

    Por que a arquitetura 12S substituiu o padrão 6S em drones pesados?

    A alimentação em 12S reduz a corrente elétrica pela metade para a mesma potência mecânica entregue. Essa redução corta a dissipação térmica por efeito Joule em 75%.

    A potência elétrica consumida por um Cinelifter acelerando uma câmera com gimbal atinge picos de 4.800 W. Em sistemas 6S com tensão nominal de 22,2 V, a corrente atinge valores extremos:

    I_6S = 4.800 W ÷ 22,2 V ≈ 216,2 A

    Em sistemas 12S com tensão nominal de 44,4 V, a corrente necessária para entregar a mesma potência cai bruscamente:

    I_12S = 4.800 W ÷ 44,4 V ≈ 108,1 A

    A perda de energia na fiação e conectores varia com o quadrado da corrente (P_loss = I^2 × R). Em um chicote com resistência total de 0,5 mΩ, o comparativo revela a vantagem térmica:

    • Perda em 6S: (216,2 A)^2 × 0,0005 Ω ≈ 23,38 W dissipados em calor direto nos cabos e conectores.
    • Perda em 12S: (108,1 A)^2 × 0,0005 Ω ≈ 5,84 W dissipados no mesmo circuito de potência.

    Essa eficiência térmica evita o colapso prematuro de tensão sob carga (voltage sag). Motores de baixo KV com bobinamento de maior densidade produzem maior torque por Ampère, operando de acordo com as diretrizes da SAE International.

    Qual é a relação KV e constante de torque (K_t) ideal?

    A constante de torque do motor é inversamente proporcional à sua rotação nominal por Volt. Motores com menor valor de KV fornecem mais torque por unidade de corrente.

    A relação física que rege a constante de torque (K_t) expressa em Newton-metro por Ampère é dada por:

    K_t = 60 ÷ (2 × π × KV) ≈ 9,5493 ÷ KV

    Um motor de 450 KV projetado para 12S apresenta K_t ≈ 0,0212 N·m/A. Em contrapartida, um motor de 1.100 KV comum em 6S possui K_t ≈ 0,0087 N·m/A.

    Para girar hélices pesadas de 9 a 13 polegadas sem atraso de aceleração (spool-up lag), o motor precisa de alto torque eletromecânico. Motores com alta constante K_t respondem mais rápido aos comandos do controlador PID no Betaflight ou AM32.

    A documentação técnica da T-Motor Propulsion Systems estabelece tabelas dinâmicas de bancada demonstrando a curva de torque e tempo de resposta de motores industriais.

    +-------------------------------------------------------------------------+
    |                  ARQUITETURA DE POTÊNCIA CINELIFTER                     |
    |                                                                         |
    |  Bateria LiPo 12S (44,4 V)  --->  ESC 8-em-1 / Dual 4-em-1 (AM32 / 60A) |
    |         |                                  |                            |
    |         v                                  v                            |
    |  Menor Corrente Total             Comutação PWM 48 kHz                  |
    |  (108 A vs 216 A em 6S)           DShot Bidirecional + RPM Filtering    |
    |         |                                  |                            |
    |         v                                  v                            |
    |  Cabos 10 AWG Frios               Motores BLDC 400-500 KV (Alto K_t)    |
    +-------------------------------------------------------------------------+


    Como dimensionar a relação empuxo-peso e carga de disco?

    A relação empuxo-peso de um Cinelifter profissional deve situar-se entre 3,5:1 e 4,5:1. Esse patamar garante autoridade de controle em manobras e vento forte.

    O peso total de decolagem (All-Up Weight - AUW) inclui o frame, oito motores, baterias, câmera de cinema, lente e sistema de transmissão de vídeo.

    A carga de disco (Disc Loading - DL) expressa a densidade de massa por área de sustentação das hélices:

    DL = AUW_massa ÷ (N_rotores × π × R²)

    A tabela abaixo sintetiza o dimensionamento recomendado para as duas categorias principais de drones de cinema pesado:

    Classe de CinelifterPayload TípicoPeso Total (AUW)Configuração de HélicesTWR Alvo
    Cinelifter Compacto (8–9 pol)RED Komodo / FX3 + Lente Compacta (1,8 kg)4,8 a 6,2 kg8 rotores coaxiais 9×4,5 / 9×5,03,8:1 a 4,5:1
    Heavy Lifter (11–13 pol)ARRI Alexa Mini LF + Gimbal Ronin (4,5 kg)11,0 a 14,5 kg8 rotores coaxiais 13×5,0 / 13×5,53,2:1 a 3,8:1

    Engenheiro de drones FPV inspecionando fixação de motores e chicote 12S na bancada sob luminária carmim

    Para calcular a folga operacional em voo, divida o empuxo estático total combinado pelo peso de decolagem. Um Cinelifter de 6,0 kg gerando 24,0 kgf de empuxo máximo entrega relação exata de 4,0:1.

    Essa margem permite pairar com apenas 35% a 40% do acelerador. A reserva restante de 60% garante potência instantânea para resgate em mergulhos e estabilização giroscópica.

    Checklist de validação de propulsão na bancada

    Antes de decolar com uma câmera de alto valor, a aeronave deve ser testada em dinamômetro. Esse processo valida a estabilidade térmica e o equilíbrio de vibração.

    O protocolo de engenharia da MaxVision segue cinco etapas mandatórias de homologação de hardware:

    • Teste de Tração Estática: Medir o empuxo individual dos motores superior e inferior em célula de carga calibrada.
    • Auditoria Térmica com Câmera Termográfica: Monitorar a temperatura dos enrolamentos e dos MOSFETs do ESC após 60 segundos de aceleração contínua a 70%, garantindo que não ultrapassem 75 °C.
    • Análise Espectral no Blackbox: Registrar dados do giroscópio com DShot bidirecional ativado para ajustar os filtros de RPM contra ruídos de comutação mecânica.
    • Inspeção de Balanceamento Dinâmico: Balancear hélices de carbono individualmente para eliminar harmônicos de vibração que degradam a estabilização óptica do sensor.
    • Verificação de Voltage Sag: Confirmar que a bateria mantém tensão acima de 3,5 V por célula durante a aceleração máxima na bancada.

    A conformidade com essas métricas assegura capturas cinematográficas suaves, proteção integral do equipamento e previsibilidade operacional em sets de filmagem exigentes.

    Perguntas Frequentes sobre Propulsão de Cinelifters

    Qual é a diferença prática de empuxo entre hélices bipá e tripá em Cinelifters?

    Hélices bipá entregam maior eficiência aerodinâmica (maior g/W) e maior tempo de voo. Hélices tripá oferecem maior empuxo estático por polegada de diâmetro e resposta de frenagem mais rápida, permitindo diâmetros menores no frame ao custo de 8% a 12% a mais de consumo de corrente.

    Como calcular a autonomia estimada de um Cinelifter em hover?

    Divida a capacidade útil da bateria (em Watt-hora) pela potência total consumida em pairado. Um pack 12S de 5.000 mAh possui 44,4 V × 5,0 Ah = 222 Wh. Consumindo 1.200 W em hover sustentado, a autonomia máxima até 20% de reserva de segurança é de aproximadamente 8,8 minutos.

    É seguro voar um Cinelifter X8 se um dos motores falhar em voo?

    Sim, desde que o controlador de voo utilize firmware moderno com alocação dinâmica de torque e a relação TWR seja superior a 3,0:1. O rotor remanescente no mesmo braço aumenta a rotação para compensar a perda, permitindo pouso de emergência controlado sem capotamento da aeronave.

    Por que hélices de fibra de carbono são obrigatórias em Cinelifters pesados?

    Hélices plásticas de policarbonato sofrem flexão sob cargas elevadas de empuxo, alterando o passo aerodinâmico e gerando vibrações de baixa frequência. A fibra de carbono rígida preserva o perfil aerodinâmico sob aceleração máxima, eliminando oscilações visíveis no vídeo.

    Qual bitola de cabo AWG deve ser utilizada na linha principal de alimentação 12S?

    Para correntes contínuas de 100 A a 150 A em sistemas 12S, utilize cabos de cobre estanhado flexível de 10 AWG ou 8 AWG com isolamento de silicone de alta temperatura (200 °C) e conectores anti-faísca como Amass AS150 ou XT90-S.
