A transmissão de vídeo sem fio define a precisão do foco manual, a agilidade da equipe e a integridade da monitoração no set cinematográfico.
Links com compressão introduzem atrasos imperceptíveis ao olho humano passivo. Contudo, essa defasagem compromete o trabalho do 1º Assistente de Câmera em planos abertos.
Compreender a modulação de rádio frequência, o retardo em malha fechada e os protocolos auxiliares evita cenas fora de foco e retrabalho na diária.
Os três paradigmas de transmissão de vídeo sem fio no set
A captação cinematográfica utiliza três arquiteturas de transmissão sem fio. São elas: modulação sem compressão de latência zero, enlaces COFDM e redes Wi-Fi compactadas via streaming.
Cada arquitetura resolve um desafio diferente de engenharia. Nenhuma tecnologia domina simultaneamente alcance, penetração em paredes, fidelidade de metadados e latência nula.
A primeira classe reúne sistemas de latência zero não comprimidos, operados por chipsets Amimon WHDI. Presente nas linhas Teradek Bolt 4K e Bolt 6, essa tecnologia adota Joint Source-Channel Coding (JSCC).
O transmissor mapeia coeficientes de imagem linha a linha diretamente em subportadoras MIMO-OFDM em canais de 40 MHz. Não existem buffers de quadros nem compressão preditiva.
A latência de transmissão é inferior a 1 milissegundo. Quando o sinal atenua na borda do alcance, a imagem não congela. O sistema exibe um ruído granulado suave similar ao analógico.
A segunda classe compreende os enlaces COFDM, representados pelo DJI Transmission com tecnologia O3 Pro. Esse sistema prioriza resiliência e alcance de até 6 km em linha de visada.
O fluxo de vídeo bruto de 3 Gbps é comprimido via codec intraframe para 20 a 40 Mbps. Essa redução drástica eleva a densidade espectral de potência e a energia por bit.
O prefixo cíclico converte reflexões em paredes em ganhos construtivos de diversidade. A contrapartida dessa robustez é a latência de 35 ms a 1080p60. Em 24 quadros por segundo, o atraso oscila entre 40 ms e 65 ms.
A terceira classe utiliza redes Wi-Fi padrão baseadas nos protocolos IEEE 802.11ac ou 802.11ax, como Hollyland Pyro e Accsoon CineEye. O vídeo trafega em pacotes IP transportados por protocolos UDP ou TCP.
A latência média oscila entre 80 ms e 120 ms. O sinal sofre concorrência com smartphones e roteadores presentes no estúdio, servindo apenas para visualização de apoio.

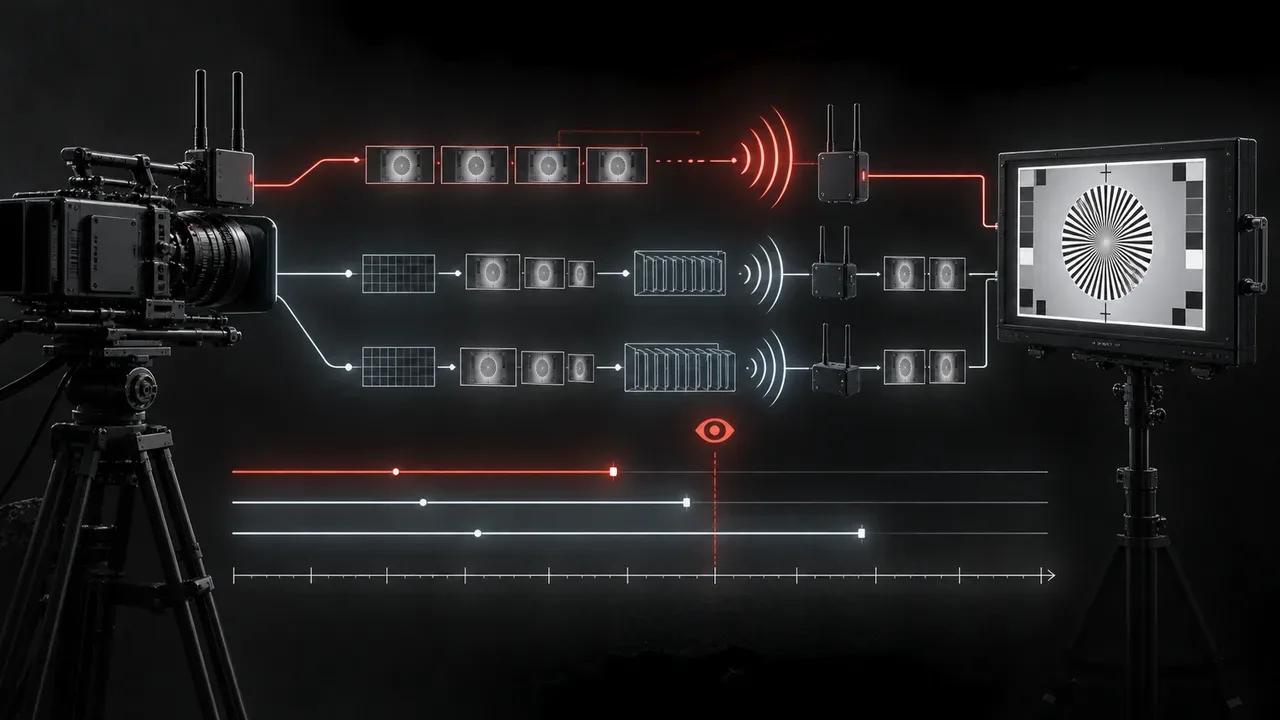

A física da cadeia de latência e o limite humano do foquista

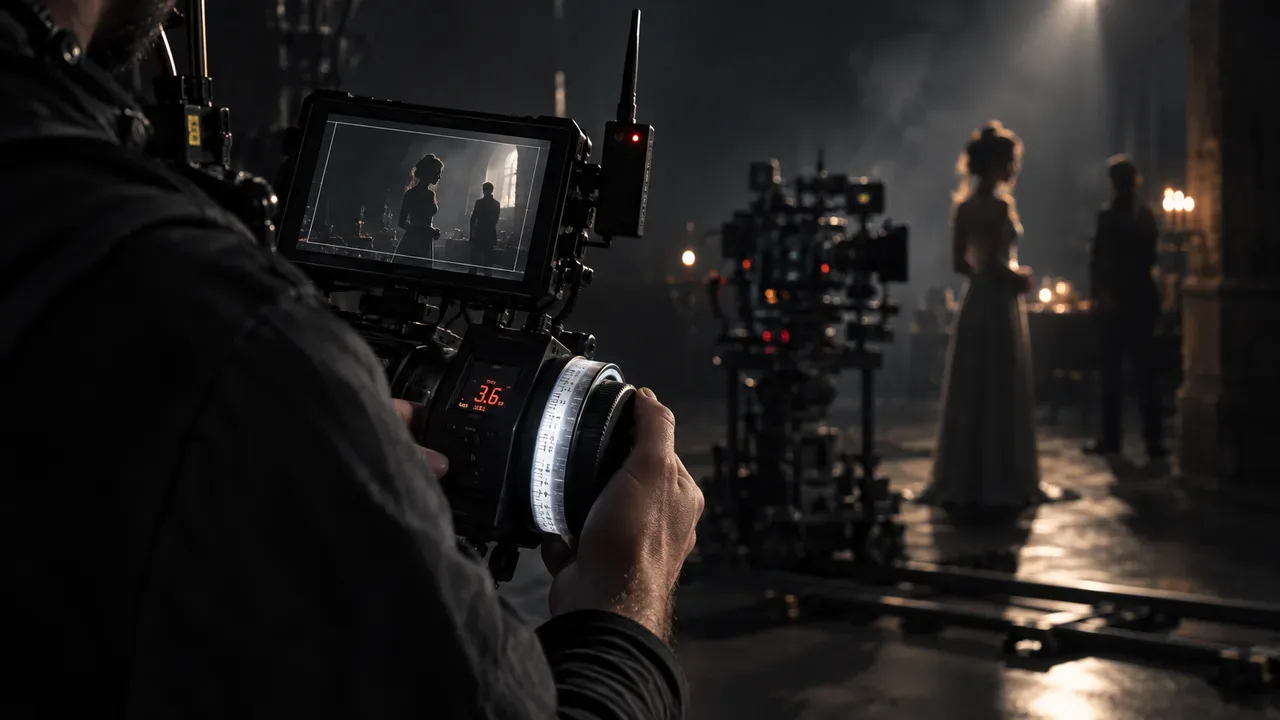

O tempo de reação do 1º Assistente de Câmera combina latência neural humana, atraso de vídeo, processamento do display e resposta do motor FIZ.
Para avaliar se um sistema sem fio sustenta o foco em planos abertos, é indispensável calcular o retardo acumulado em circuito fechado.
A cadeia de resposta do operador obedece à equação temporal:
T_total = T_humano + T_rf + T_monitor + T_motor
A resposta visual humana (T_humano) consome de 180 ms a 220 ms para notar o desfoque e acionar o comando motor. O monitor de campo introduz entre 15 ms e 25 ms no processamento interno do painel.
O motor de foco sem fio (FIZ) adiciona entre 20 ms e 35 ms entre o rádio e o deslocamento da engrenagem. O atraso do link de vídeo (T_rf) altera decisivamente a tolerância desse sistema.
Em um link de latência zero (T_rf < 1 ms), o circuito fecha em 215 ms a 240 ms. Em um enlace COFDM (T_rf ≈ 38 ms), o circuito sobe para 260 ms a 285 ms. Em links Wi-Fi (T_rf ≈ 90 ms), o retardo supera 320 ms.
O impacto prático dessa defasagem torna-se evidente ao calcular o deslocamento cego do sujeito:
Δd = v × Δt
Considere um ator caminhando a 1.5 m/s em direção à câmera. A cena utiliza lente prime de 50 mm em abertura T1.4 sobre sensor Grande Formato, a 1.5 metro de distância.
A profundidade de campo geométrica nessa distância e abertura é de apenas 7.07 centímetros. Uma margem de erro de 3.5 centímetros desloca o plano nítido dos olhos do ator.
Durante os 38 ms de um link COFDM, o ator avança 5.7 centímetros antes da exibição do movimento no monitor. Esse retardo cego consome 80.6% de toda a profundidade de campo útil da lente.
Em um link Wi-Fi de 90 ms, o sujeito percorre 13.5 centímetros antes da exibição no display. O deslocamento alcança 191% da profundidade de campo, impedindo correções em tempo real.
Ao tentar compensar o sinal atrasado, o foquista gera o efeito de oscilação contínua (hunting). O operador gira o anel, não observa a resposta, ultrapassa o ponto ideal e gera um foco pulsante no plano gravado.
Tabela comparativa de engenharia: Zero Delay vs. COFDM vs. Wi-Fi
A escolha do sistema sem fio balanceia a tolerância de latência contra as exigências de alcance operacional e orçamento de produção.
A tabela a seguir consolida as especificações físicas, comportamentos de rádio frequência e aplicações recomendadas de cada tecnologia em sets profissionais.
| Parâmetro de Engenharia | Zero Delay Não Comprimido (Amimon / Teradek Bolt) | COFDM Digital Robusto (DJI Transmission / O3 Pro) | Wi-Fi / Streaming IP (Hollyland Pyro / Accsoon) |
|---|---|---|---|
| Tecnologia de silício | Chipset Amimon JSCC em MIMO-OFDM | DSP proprietário COFDM com compressão | Rádio padrão IEEE 802.11ac/ax |
| Latência de transmissão | Menos de 1 ms (tempo real) | 35 ms a 45 ms (1080p60) / 40 ms a 65 ms (24p) | 80 ms a 120 ms |
| Método de compressão | Sem compressão espacial ou temporal | H.264 / H.265 intraframe (20–40 Mbps) | H.264 / H.265 em pacotes TCP/UDP |
| Faixas de frequência | 5.1–5.8 GHz e 5.925–7.125 GHz (U-NII 5–8) | 2.4 GHz, 5.8 GHz e bandas DFS | 2.4 GHz e 5.8 GHz convencionais |
| Largura de canal RF | 40 MHz fixo | 20 MHz a 40 MHz dinâmico | 20 MHz a 80 MHz |
| Alcance em linha de visada | 225 m a 900 m (conforme modelo) | Até 6.000 metros (modo FCC) | 100 m a 300 metros |
| Penetração de obstáculos | Baixa (exige linha de visada desimpedida) | Altíssima (atravessa paredes e concreto) | Média a baixa (sujeita a blindagem) |
| Pass-through de SDI VANC | Transparência total bit a bit (SMPTE ST 291-1) | Timecode e Rec Trigger (metadados limitados) | Inexistente (pacotes VANC descartados) |
| Comportamento no limite | Ruído analógico suave (salt-and-pepper) | Redução de taxa e congelamento pontual | Travamento de quadro e macroblocos |
| Função primária no set | 1º AC (foquista) e operador de Steadicam | Tenda do Diretor, Cliente, DIT e Gruas | Figurino, maquiagem e visualização em tablets |
Transporte de metadados SDI e integridade de timecode auxiliar
A integridade dos dados auxiliares no sinal SDI assegura sincronia de claquetes digitais, gatilhos de gravação e telemetria óptica de lentes.
Em produções cinematográficas profissionais, o enlace sem fio conectado à câmera transmite muito mais do que pixels de vídeo.
A norma SMPTE ST 291-1 padroniza dados nos intervalos VANC e HANC do sinal SDI.
Entre esses pacotes trafega o código de tempo ancilar padronizado pela SMPTE ST 12M. Esse mecanismo assegura sincronia precisa de quadro com o gravador de áudio.
Outro dado crucial transportado pelo sinal SDI é o gatilho de gravação (camera rec trigger). Ele comuta automaticamente monitores auxiliares e gravadores de backup no início de cada tomada.
Lentes transmitem telemetria contínua via Cooke /i e ARRI LDS-2. O protocolo ZEISS eXtended Data opera de forma equivalente.
Esses metadados informam distância física calibrada no anel, abertura real do diafragma e distância focal. O Teradek Bolt 4K repassa todos os pacotes VANC de forma transparente.
Monitores SmallHD Cine 7 e hand units ARRI Hi-5 exibem escalas gráficas e calculam a profundidade de campo na tela.
Transmissores Wi-Fi descartam os pacotes VANC durante a compressão de vídeo. O sinal resultante perde timecode incorporado, status de gravação e telemetria de lente.
O sistema DJI Transmission preserva timecode e gatilho de gravação da maioria das câmeras. Contudo, não oferece repasse nativo dos dados de lente proprietários em pacotes VANC.
Espectro eletromagnético, interferência em 5 GHz e migração para 6 GHz
O congestionamento da faixa de 5 GHz em sets modernos exige planejamento rigoroso de canais RF e adoção de frequências limpas em 6 GHz.
O ambiente de filmagem contemporâneo concentra dezenas de transmissores de rádio operando simultaneamente em espaços confinados.
Roteadores de produção, canais de streaming e smartphones disputam a faixa de 5 GHz (U-NII 1 a 3, de 5.15 a 5.85 GHz).
Canais intermediários de 5 GHz exigem o mecanismo DFS (Dynamic Frequency Selection), imposto pela Anatel e pela FCC para proteger radares meteorológicos.
Se o transmissor detectar pulsos de radar civil, o rádio interrompe o canal imediatamente. Ele salta de frequência e congela a imagem durante a tomada.
A indústria cinematográfica respondeu migrando para a faixa de 6 GHz, adotada nos novos sistemas Teradek Bolt 6.
A faixa de 6 GHz (U-NII 5 a U-NII 8) compreende o espectro de 5.925 GHz a 7.125 GHz. Esse bloco disponibiliza 1.200 MHz contínuos sem sobreposição.
Como dispositivos móveis convencionais não operam nessas frequências industriais, o ruído elétrico cai para -95 dBm. Essa limpeza espectral assegura links estáveis mesmo em estúdios densos.
Topologia híbrida de sinal: a arquitetura profissional de distribuição no set
A melhor prática em sets de cinema combina enlaces sem compressão para funções de precisão e links de longo alcance para monitoração coletiva.
Em vez de eleger um único sistema para todas as tarefas, as produções eficientes estruturam uma arquitetura híbrida de distribuição de sinal.

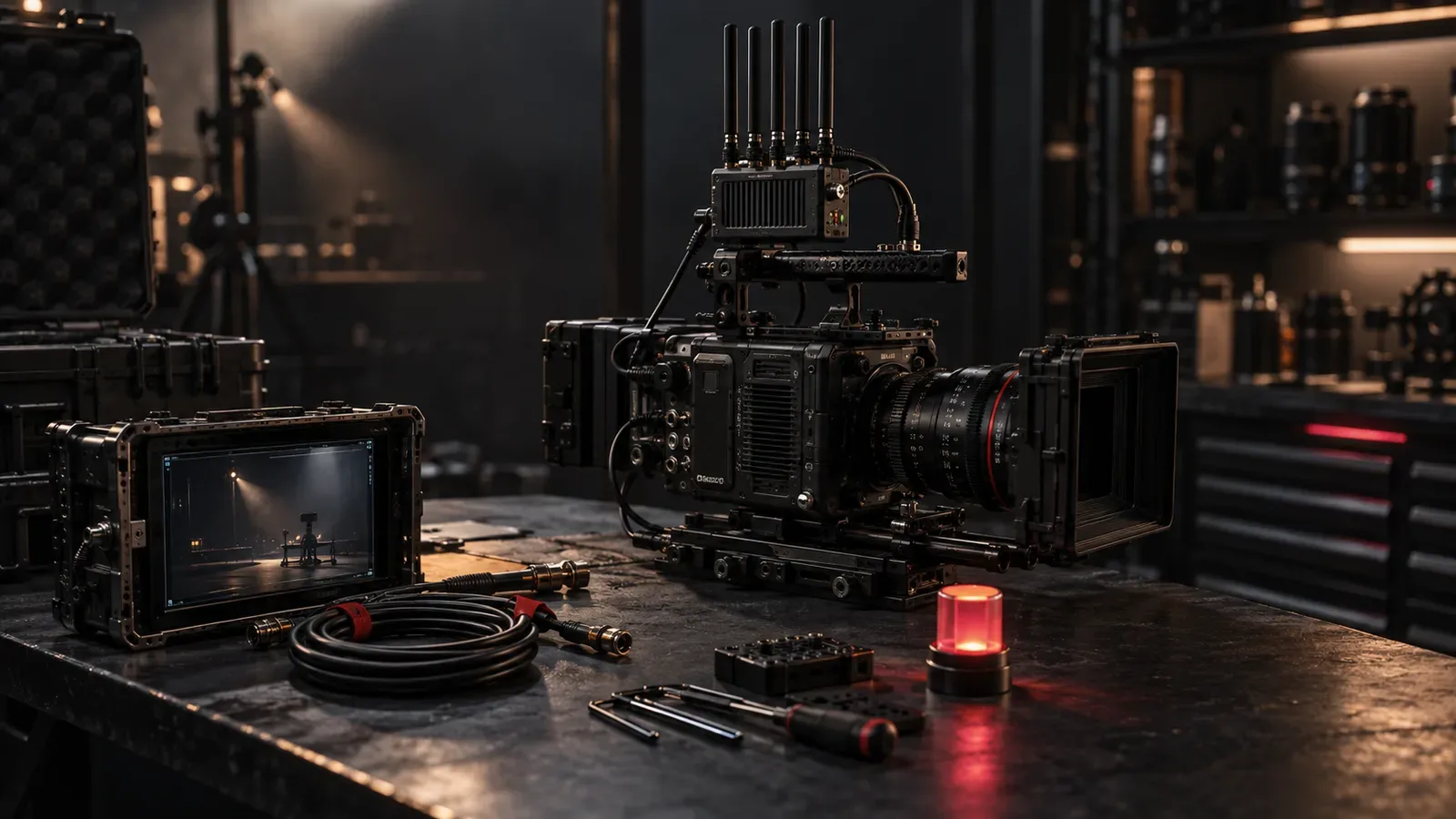

Nessa topologia, a câmera recebe um transmissor de latência zero em 6 GHz, como o Teradek Bolt 6 XT, conectado à saída SDI.
O receptor correspondente é montado na gaiola do monitor de campo do 1º Assistente de Câmera. O foquista recebe o sinal em menos de 1 milissegundo com todos os metadados intactos.
A saída de repasse (loop-out) SDI do monitor do foquista alimenta um transmissor COFDM, como o DJI Transmission TX. Esse transmissor projeta o sinal para o Video Village.
Graças à compressão e à modulação COFDM, o sinal atravessa paredes e estruturas metálicas sem interrupções, cobrindo centenas de metros com estabilidade exemplar.
A equipe de produção e figurino visualiza o sinal por meio de tablets conectados ao receptor de monitoração remota ou via enlaces Wi-Fi secundários.
Essa divisão isola o trabalho crítico de foco das demandas de visualização geral, garantindo rigor técnico e tranquilidade operacional.
Perguntas Frequentes sobre vídeo sem fio em cinema
É possível puxar foco profissional usando DJI Transmission?
O sistema permite puxar foco estático ou em planos fechados com atores posicionados em marcas fixas. No entanto, em cenas dinâmicas com lentes de grande abertura (T1.3 a T2.0) e sensores Large Format, a latência de 35 ms a 65 ms consome a margem útil de profundidade de campo antes da reação do operador, recomendando-se links de latência zero.
Por que sistemas como Teradek Bolt têm menor alcance que sistemas COFDM?
Sistemas de latência zero não utilizam compressão temporal de dados, precisando transmitir até 3 Gbps brutos em canais de 40 MHz. Essa largura exige alta relação sinal-ruído (18 a 22 dB). Sistemas COFDM comprimem o vídeo para 20 a 40 Mbps, concentrando a potência de transmissão em taxas menores e alcançando até 6 km.
O que causa o efeito de oscilação de foco ao monitorar com latência?
Quando o sinal chega atrasado à tela, o foquista ajusta o anel sem enxergar a resposta visual imediata. O operador continua girando a engrenagem até ultrapassar o ponto focal exato. Ao perceber o erro, ele inverte o movimento e ultrapassa a marca novamente, criando uma oscilação contínua e visível no plano gravado.
Qual a diferença entre as bandas de 5 GHz e 6 GHz em transmissores de cinema?
A faixa de 5 GHz sofre intenso congestionamento de roteadores Wi-Fi, celulares e microfones sem fio no set, além de sofrer cortes repentinos provocados por radares em canais DFS. A faixa de 6 GHz oferece 1.200 MHz de espectro desimpedido e piso de ruído muito baixo, garantindo conexões de latência zero imunes a interferências locais.
Como conectar o sinal de vídeo da câmera ao monitor do foquista e à tenda do diretor?
A configuração recomendada utiliza um transmissor de latência zero na câmera conectado ao receptor do 1º Assistente de Câmera. A saída SDI auxiliar desse monitor alimenta um transmissor COFDM de longo alcance, que retransmite o sinal para os monitores da direção, clientes e equipe técnica no Video Village.
