ExpressLRS 3.x vs. TBS Crossfire no Cinema FPV: Latência, RF e Segurança

O link de rádio define a estabilidade da câmera e a segurança no set. Em voos com CineLifters ou CineWhoops, falhas de comando causam solavancos e risco físico.

1. Por que o link de rádio define o cinelook da filmagem?

A cadência de pacotes transmitidos molda a derivada do loop PID. Quando a taxa de atualização é baixa, a controladora interpola dados ausentes. Esse processo gera micro-oscilações visíveis na imagem.

No Betaflight PID Controller, o termo Feedforward calcula a aceleração angular dos motores. Ele analisa a velocidade dos sticks. Se a taxa de pacotes for de 50 Hz ou 150 Hz, o intervalo entre comandos varia de 6,6 ms a 20 ms. Essa defasagem cria degraus mecânicos no comando dos motores.

Com o ExpressLRS operando a 250 Hz ou 500 Hz, o intervalo cai para 4 ms ou 2 ms. A controladora recebe comandos contínuos e lineares. Isso garante aproximações e rotações suaves sem exigir pós-estabilização pesada no Gyroflow.

2. Física de semicondutores: Semtech SX1280 vs. SX1276

O desempenho de RF decorre das características físicas dos transceptores. A escolha do silício define a sensibilidade do receptor, a largura de banda e o tempo no ar de cada pacote.

O TBS Crossfire utiliza o circuito integrado Semtech SX1276, voltado para frequências Sub-GHz. O chip opera com largura de banda LoRa máxima de 500 kHz. Esse limite restringe a velocidade de transmissão de símbolos e impõe taxas menores.

O ExpressLRS 2.4 GHz adota o transceptor Semtech SX1280. O componente suporta largura de banda de 1,6 MHz em LoRa e modulador de alta velocidade FLRC. O SX1280 decodifica sinais até 18 dB abaixo do piso de ruído térmico.

A atenuação de espaço livre entre 915 MHz e 2.4 GHz segue o padrão ITU-R P.525-4:

L_fs = 32.4 + 20 × log10(d_km) + 20 × log10(f_MHz)

A diferença teórica de atenuação em espaço aberto é de 8,5 dB a favor de 915 MHz:

ΔL = 20 × log10(2450 ÷ 915) ≈ 8.56 dB

Em cenários reais de cinema, a menor zona de Fresnel em 2.4 GHz compensa essa diferença. A menor área de obstrução facilita passagens por portas e janelas.

3. Gemini True Diversity: a solução contra nulos de multi-caminho

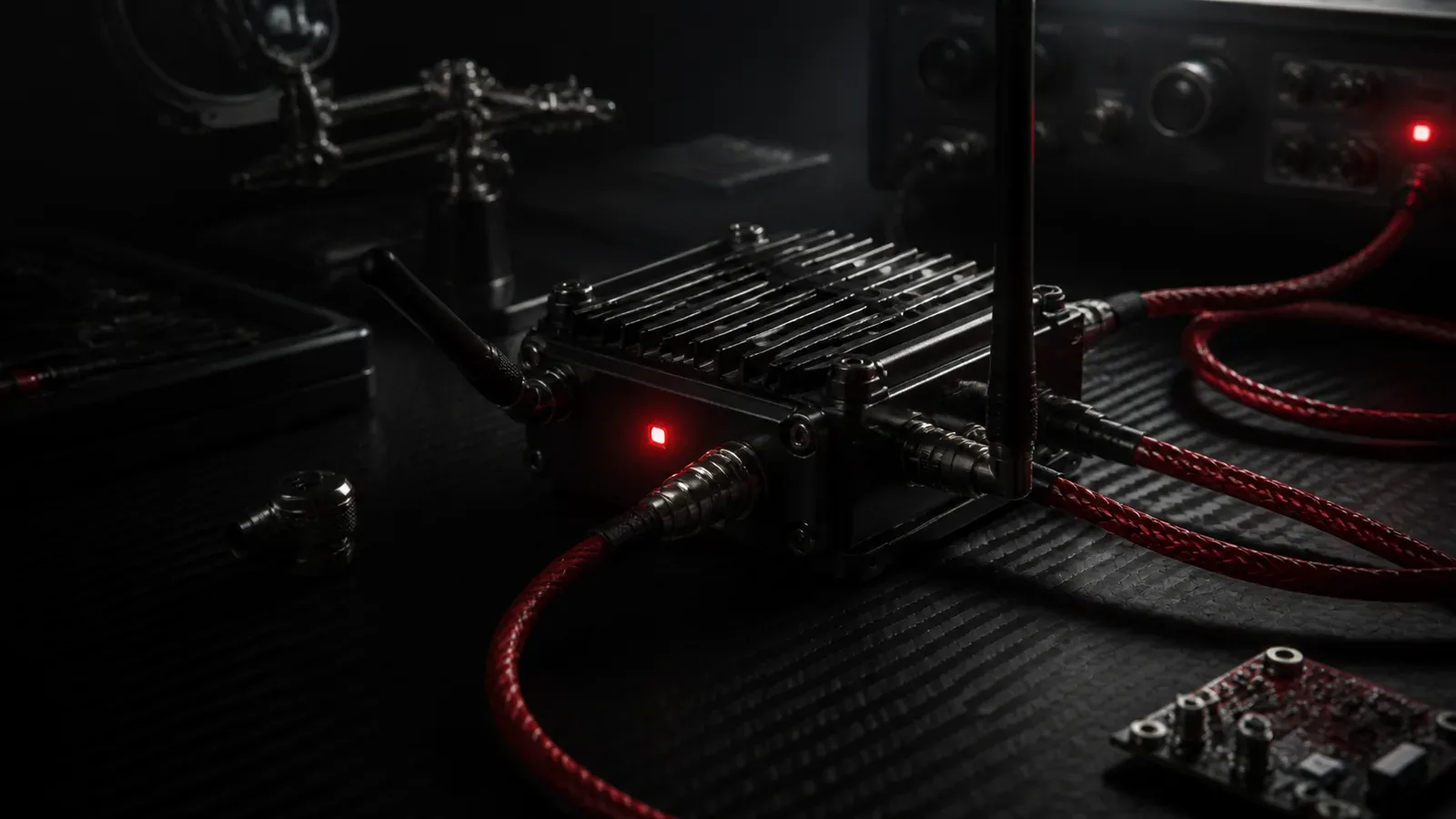

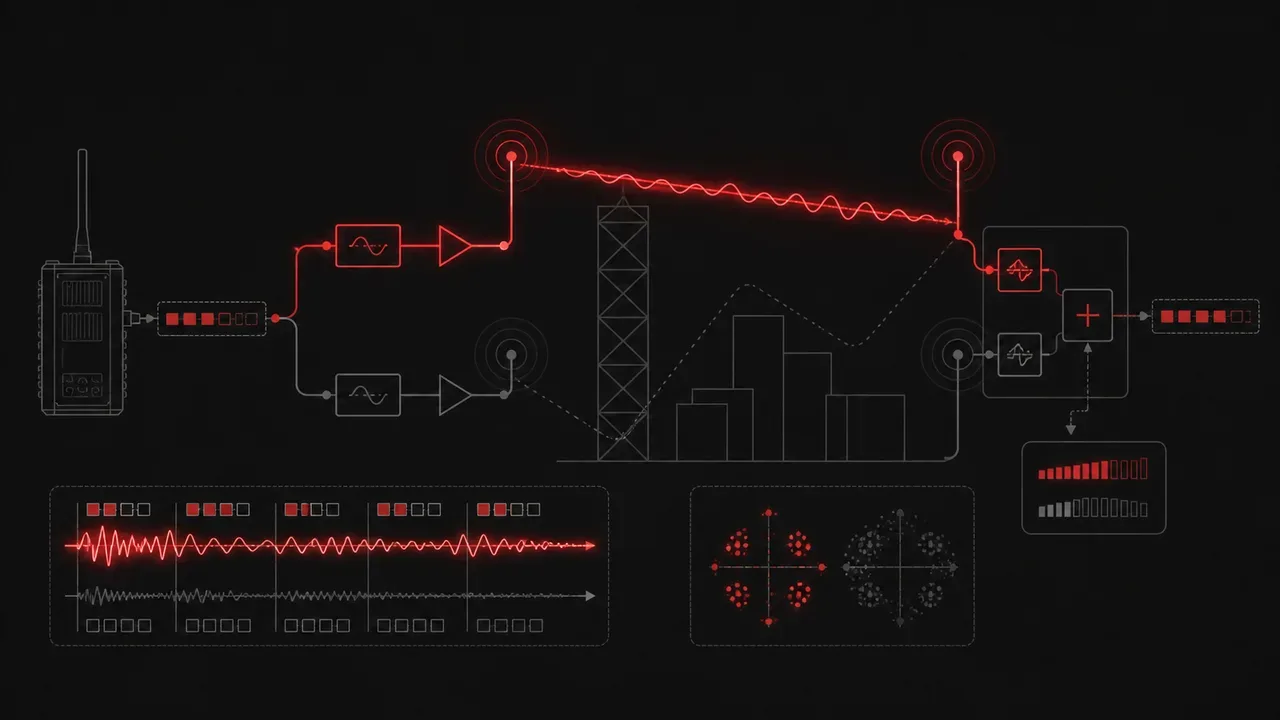

A tecnologia ExpressLRS Gemini elimina quedas de sinal causadas por reflexões em concreto, metais e fibra de carbono. O sistema transmite dados em duplicidade real e simultânea em duas frequências distintas.

Segundo o ExpressLRS Gemini Architecture, o transmissor opera com dois transceptores de RF sincronizados. Cada pacote de controle é enviado em duas frequências com espaçamento típico de 40 MHz.

Na aeronave, o receptor True Diversity possui dois circuitos SX1280 independentes. Cada circuito se conecta a uma antena dedicada. O sistema processa os dados em paralelo e aceita o pacote que validar primeiro o checksum CRC.

[ Transmissor Gemini ]
    |--> Transceptor 1 (2410 MHz, Antena Vertical)   =====> Pacote A1
    |--> Transceptor 2 (2450 MHz, Antena Horizontal) =====> Pacote A2
                                                                |
                                                                v
[ Receptor True Diversity na Aeronave ]
    |--> Transceptor RX 1 <===== (Valida CRC em 2,1 ms) -> Aceito
    |--> Transceptor RX 2 <===== (Sinal atenuado por obstáculo) -> Descartado

Essa arquitetura neutraliza riscos operacionais críticos no set de filmagem:

• Nulos de fase por multi-caminho: Se uma frequência cancelar a si mesma por reflexão, a segunda frequência permanece íntegra.
• Sombreamento por fibra de carbono: Quando a fuselagem bloqueia uma antena em curva fechada, a antena ortogonal oposta mantém o link ativo.
• Isolamento de polarização: A combinação de antena vertical e horizontal garante recepção contínua em qualquer inclinação da aeronave.

4. Convivência de RF no set: Teradek, DJI SDR, DMX e Microfones

Sets de cinema concentram dezenas de emissores sem fio operando a poucos metros de distância. Um link confiável precisa coexistir com transmissores de vídeo e áudio sem sofrer saturação.

Sistemas como Teradek Bolt 4K e DJI Transmission operam entre 5.1 GHz e 5.9 GHz com potências de até 750 mW. Embora usem frequências distintas de 2.4 GHz, seus amplificadores podem gerar ruído por intermodulação se montados muito próximos.

A tabela detalha a matriz de convivência espectral no set:

O TBS Crossfire em 915 MHz apresenta risco adicional de ruído com transmissores lapela UHF e radiocomunicadores em 450-470 MHz. Essa proximidade decorre do segundo harmônico em 900-940 MHz.

5. Legislação brasileira e conformidade com a ANATEL

A operação comercial de rádio no Brasil exige homologação formal e respeito aos limites da ANATEL. Utilizar frequências não autorizadas sujeita a produtora a multas e apreensão de equipamentos.

A Resolução nº 717/2019 da ANATEL regulamenta a avaliação da conformidade de telecomunicações. Complementarmente, o Ato nº 14448/2017 da ANATEL estabelece os limites para radiação restrita.

Os requisitos mandatórios para operação profissional incluem:

• Banda 2.4 GHz ISM (2400 a 2483,5 MHz): Potência máxima de 1.000 mW com salto FHSS ou modulação DSSS.
• Banda 900 MHz Sub-GHz (915 MHz a 928 MHz): Apenas a subfaixa americana FCC é liberada. A potência máxima é de 1.000 mW com salto em 25 canais.
• Proibição da faixa 868 MHz (CE/Europa): O espectro de 868 MHz é reservado a serviços públicos no Brasil. Seu uso em drones é ilegal.

Módulos ExpressLRS e Crossfire devem operar travados no padrão regulatório FCC / AU915 ou 2.4 GHz Standard. A potência deve ser configurada com ajuste dinâmico.

6. Configuração recomendada para Cinema FPV e CineLifters

Para garantir estabilidade em filmagens com câmeras pesadas, a configuração de rádio deve priorizar integridade de dados e latência constante. Variações bruscas de taxa podem induzir comportamentos imprevisíveis.

Abaixo estão os parâmetros recomendados para rádios EdgeTX e controladores Betaflight 4.5:

Parâmetros no Transmissor (Radio TX)

• Packet Rate: Travar em 250Hz ou 500Hz em modulação LoRa. Taxas acima de 500 Hz utilizam FLRC, que tem menor sensibilidade em ambientes fechados.
• Dynamic Power: Habilitar com piso de 100mW e teto de 1000mW. O modo dinâmico reduz aquecimento e eleva potência apenas quando necessário.
• Switch Mode: Configurar em Wide ou 8ch para obter resolução de 10 bits em todos os canais de controle e eixos de voo.
• Modo Gemini: Ativar obrigatoriamente quando o rádio possuir módulo de transmissão com antena dupla.

Parâmetros na Controladora de Voo (Betaflight)

• RC Smoothing: Ajustar rc_smoothing_auto_factor entre 30 e 40. Esse valor assegura resposta suave sem gerar atraso de fase.
• Failsafe Stage 2: Definir tempo de guarda em 0.4 segundos antes do acionamento de corte ou GPS Rescue.
• Monitoramento de Telemetria: Acompanhar RSSI dBm e Link Quality (LQ) no OSD. O piloto deve abortar o take se o LQ cair abaixo de 70%.

7. Perguntas frequentes sobre ExpressLRS e TBS Crossfire

O ExpressLRS 2.4 GHz substitui o Crossfire em produções de cinema?

Sim, em 95% dos cenários comerciais, como perseguições e gravações em interiores industriais. O ExpressLRS oferece menor latência e maior imunidade a interferências com o modo Gemini.

Em qual situação o TBS Crossfire em 915 MHz ainda é vantajoso?

O Crossfire 915 MHz mantém vantagem em voos de longo alcance montanhoso acima de 3 km. Nesses locais abertos, a menor atenuação do 915 MHz supera as vantagens de latência do 2.4 GHz.

É permitido operar módulos de rádio em 868 MHz no Brasil?

Não. A faixa de 868 MHz é padrão europeu e não é homologada pela ANATEL para radiação restrita. Operações no Brasil devem usar a faixa de 915 a 928 MHz.

Por que a latência de rádio afeta o resultado final do vídeo?

Latências altas e oscilantes causam degraus no cálculo do Feedforward da controladora. Os motores respondem em solavancos, criando micro-vibrações que afetam a estabilização da imagem.

Como o modo Gemini evita a perda de sinal em galpões metálicos?

O modo Gemini envia o mesmo pacote em duas frequências e polarizações distintas ao mesmo tempo. Se uma frequência sofrer cancelamento por reflexão, a outra garante a recepção imediata.

8. Fontes primárias auditadas e referências normativas

• Semtech Corporation — SX1280/SX1281 2.4GHz Transceiver Datasheet (Rev 3.2)
• Semtech Corporation — SX1276/77/78/79 Sub-GHz Transceiver Datasheet (Rev 7)
• ExpressLRS LLC — Official Documentation and Packet Rate Specifications
• ExpressLRS LLC — Gemini Software Guide and Hardware Architecture
• Team BlackSheep — TBS Crossfire Manual and CRSF Protocol Specs
• Betaflight Core Team — PID Controller & Feedforward Tuning Guide
• ANATEL — Resolução nº 717/2019: Regulamento de Avaliação da Conformidade
• ANATEL — Ato nº 14448/2017: Requisitos de Avaliação para Radiação Restrita
• ITU-R — Recommendation P.525-4: Calculation of Free-Space Attenuation
