Capacitor para Drone FPV: Para Que Serve, Low ESR, 35V vs 50V e Como Instalar

O capacitor para drone FPV é um acumulador eletrolítico instalado nos terminais da bateria para absorver picos destrutivos de tensão gerados pelos motores. Ele estabiliza a energia do sistema. Além disso, protege o ESC, a controladora e o transmissor de vídeo contra queimas e ruídos.

Sem esse componente, a comutação rápida dos motores gera pulsos de sobretensão perigosos. Esses picos atingem o dobro da voltagem da bateria. O estresse contínuo queima reguladores, introduz ruído no giroscópio e causa telas pretas em sistemas como o DJI O3.

Para que serve o capacitor no drone FPV?

O capacitor no drone FPV serve para filtrar ruídos elétricos e absorver sobretensões causadas pela desaceleração rápida das hélices. Ele atua como uma barreira de contenção elétrica instalada na entrada de energia. Essa proteção impede que picos de voltagem queimem a placa de circuito.

Em um drone FPV, quatro motores sem escovas giram em altíssima rotação. Cada motor é controlado por transistores de potência no ESC 4-em-1.

Esses transistores ligam e desligam dezenas de milhares de vezes a cada segundo. A fiação que conecta a bateria para drone FPV possui indutância parasita natural.

Quando a corrente é cortada subitamente, os cabos reagem elevando a voltagem no circuito. Em drones de 6S, picos invisíveis superam facilmente quarenta e cinco volts.

Esse choque elétrico atinge semicondutores delicados na controladora de voo. O capacitor absorve esse excedente antes que ele atinja os componentes vitais.

O componente também limpa faixas de interferência na imagem do VTX para drone FPV. Ele reduz o ruído transmitido aos giroscópios sensíveis durante manobras extremas.

                  DINÂMICA DE FILTRAGEM DO BARRAMENTO DC

    Sem Capacitor:
    Tensão (V)
       50V +         /\  /\      Picos destrutivos de Back-EMF
       25V +--------/--\/--\---  Tensão nominal LiPo 6S (25.2V)
        0V +-------------------

    Com Capacitor Low ESR:
    Tensão (V)
       50V +
       25V +---~~~~~~~~~~~~~~--  Tensão estabilizada (ruído < 1.5V)
        0V +-------------------

Por que a especificação Low ESR é obrigatória em drones?

A especificação Low ESR garante que o capacitor possua resistência interna muito baixa para tolerar correntes pulsadas sem superaquecer. Peças comuns de eletrônica doméstica falham em drones. Sua alta resistência interna gera calor excessivo, provocando vazamentos e rompimento da carcaça de alumínio.

A sigla ESR significa Equivalent Series Resistance. Em circuitos de alta frequência, o capacitor atua como um resistor indesejado em série.

Grandes fluxos de corrente entram e saem da peça a cada milissegundo. O calor gerado segue a relação física de potência dissipada expressa por P = I^2 × ESR.

Quanto maior a resistência interna, maior a temperatura retida na peça. Um capacitor comum possui resistência interna entre quatrocentos e mil e duzentos miliohms.

Sob o consumo severo de um drone, o eletrólito interno ferve rapidamente. O aumento de pressão deforma o topo do componente em poucas horas de uso.

Modelos industriais possuem resistência inferior a trinta miliohms. O datasheet da série Panasonic FR comprova o uso de eletrólitos de condutividade superior.

Essa engenharia suporta correntes de ondulação elevadas a cento e cinco graus. As medições da Rubycon sobre a série ZLH asseguram longa durabilidade sob vibração intensa.

Qual a diferença entre capacitores de 35V e 50V em baterias 6S?

A diferença entre capacitores de 35V e 50V reside na margem de proteção contra queimas elétricas versus o tamanho físico da carcaça. O modelo de 50V oferece segurança quase total contra surtos violentos. Já o modelo de 35V economiza peso e espaço em fuselagens estreitas.

Uma bateria LiPo 6S totalmente carregada alcança vinte e cinco vírgula dois volts. Em cruzeiro regular, o modelo de 35V oferece folga dielétrica de quase quarenta por cento.

Entretanto, os firmwares modernos utilizam frenagem ativa nos motores. Ao desacelerar bruscamente, os rotores viram geradores e devolvem energia para a placa.

Em manobras de alto torque, osciloscópios registram picos entre trinta e oito e quarenta e quatro volts. O modelo de 35V sofre desgaste acelerado com essas sobretensões recorrentes.

O modelo de 50V dobra a tolerância em relação à bateria. Ele permanece na faixa segura de operação mesmo durante colisões com motores travados no solo.

O capacitor de 50V pesa cerca de quatro gramas e meio. Em contrapartida, a peça de 35V pesa duas gramas e meia e cabe em qualquer montagem.

Para corridas onde o peso é crítico, use o modelo de 35V. Em drones de freestyle ou filmagem com câmeras digitais, o capacitor de 50V é mandatório.

Qual tamanho e capacitância escolher para cada categoria de drone?

A capacitância ideal depende da voltagem da bateria, da potência dos motores e das dimensões físicas do chassi. Modelos de cinco polegadas pedem mil microfarads. Drones menores funcionam com peças compactas de duzentos e vinte a quatrocentos e setenta microfarads.

Em aeronaves do tipo Toothpick ou Cinewhoop leve alimentadas por 2S a 4S, o consumo de corrente é baixo. Um capacitor de 25V ou 35V com duzentos e vinte microfarads atende perfeitamente à demanda.

Em modelos comuns de cinco polegadas com motores 2207 ou 2306, a inércia em curvas rápidas é intensa. Estudos da Texas Instruments sobre motores indicam mil microfarads para amortecer variações indutivas.

Em plataformas pesadas de cinema como Cinelifters X8, correntes extremas percorrem oito motores ao mesmo tempo. Nesses casos, engenheiros combinam dois capacitores em paralelo de 63V ou 100V.

A tabela resume os valores de capacitância recomendados para cada padrão de montagem:

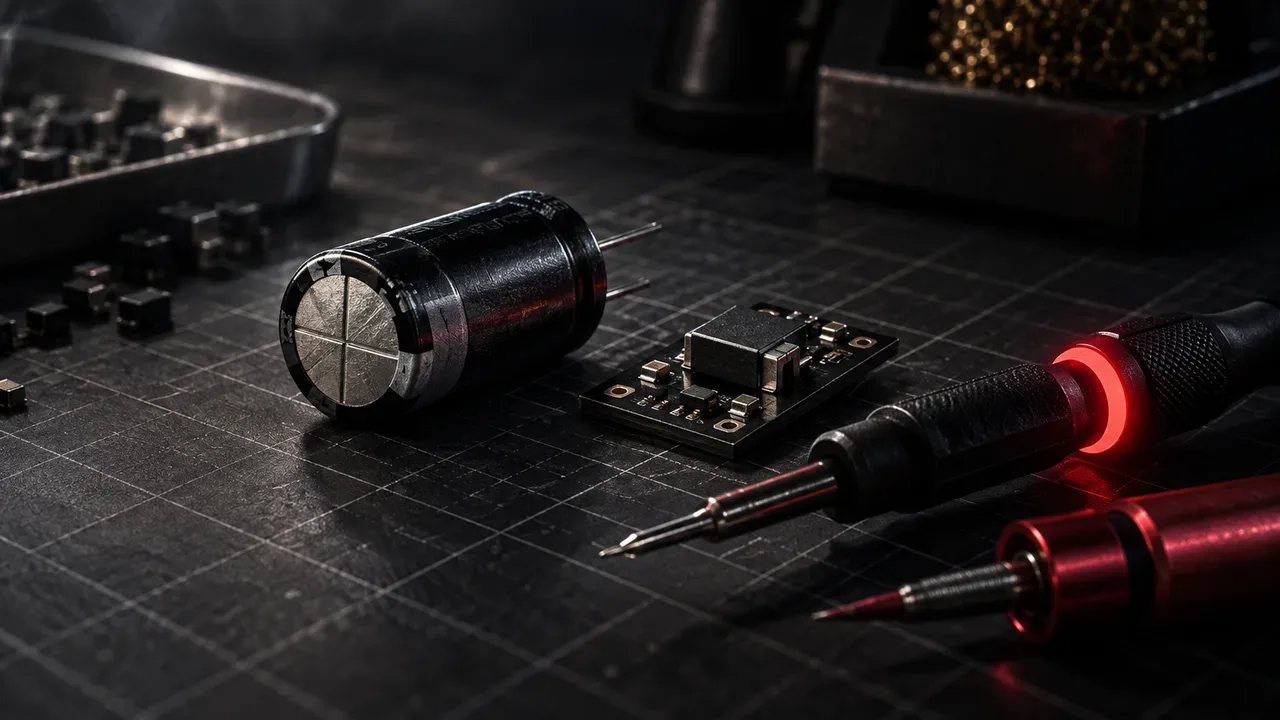

O que é Diodo TVS e quando usar junto com o capacitor?

O Diodo TVS é um semicondutor de proteção rápida que ceifa picos perigosos de voltagem em menos de um nanossegundo. Ele trabalha junto com o capacitor. Enquanto o capacitor filtra a oscilação contínua, o diodo corta pulsos pontiagudos que poderiam furar transistores.

A sigla TVS significa Transient Voltage Suppressor. O componente funciona como uma válvula de segurança elétrica por avalanche de silício.

Em condições normais, o diodo não interfere no circuito. Quando um pulso ultrapassa a tensão estipulada, ele desvia o excesso para o terra imediatamente.

Guias técnicos da Vishay sobre diodos supressores destacam potências transitórias de até mil e quinhentos watts. Essa capacidade impede que surtos elétricos queimem portas lógicas de silício.

Em drones de cinema comercial como o Cinelog20, essa combinação forma uma barreira indispensável. O capacitor retém oscilações amplas e o diodo bloqueia espículas cortantes.

                      CIRCUITO DE PROTEÇÃO COMBINADA

    Linha Positiva (+) ---------------------+-------------------+
                                            |                   |
                                          +---+               +---+
                                          | T |               | C |
                                          | V | Diodo         | A | Capacitor
                                          | S | TVS           | P | Low ESR
                                          +---+               +---+
                                            |                   |
    Linha Negativa (-) ---------------------+-------------------+

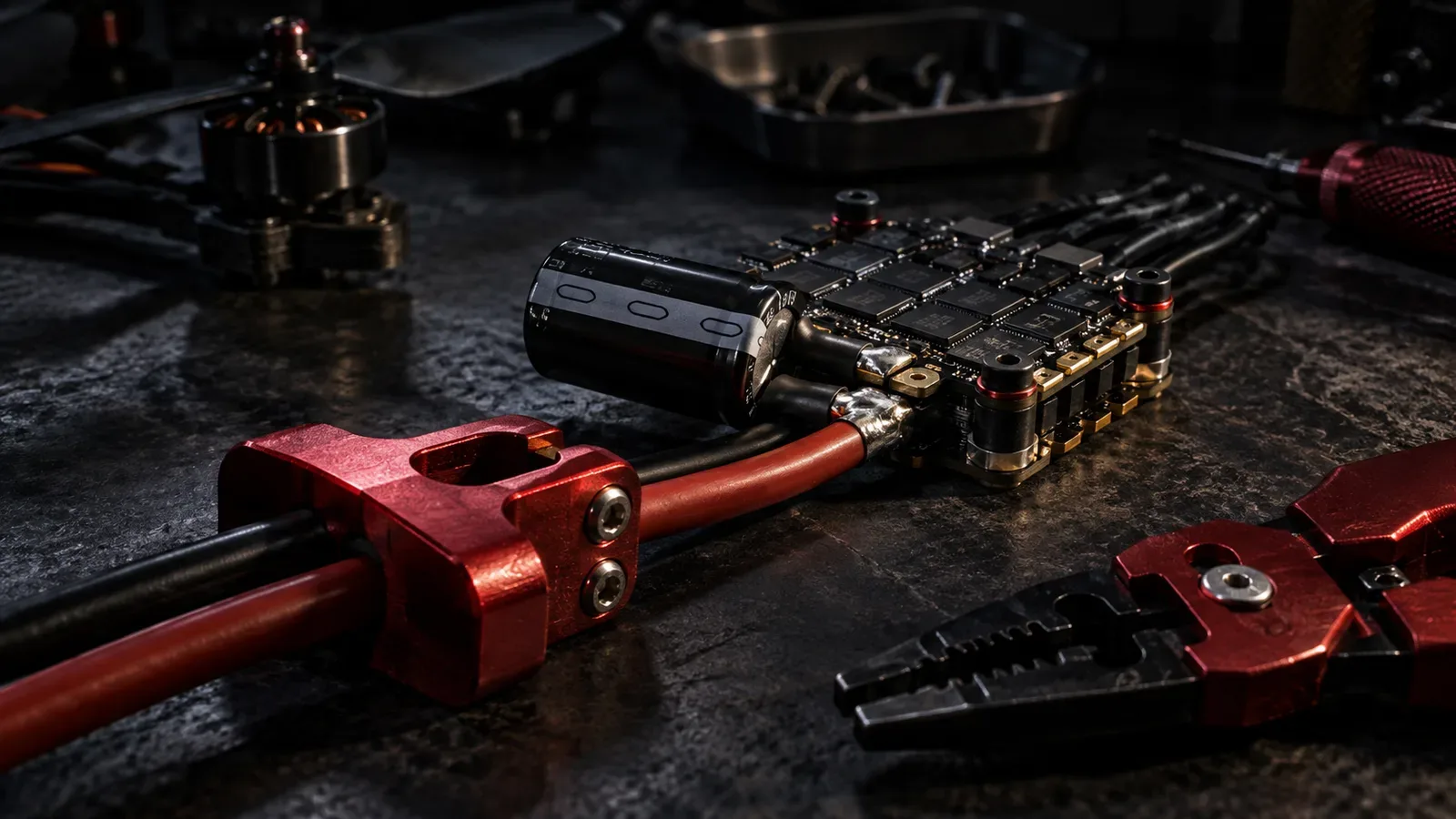

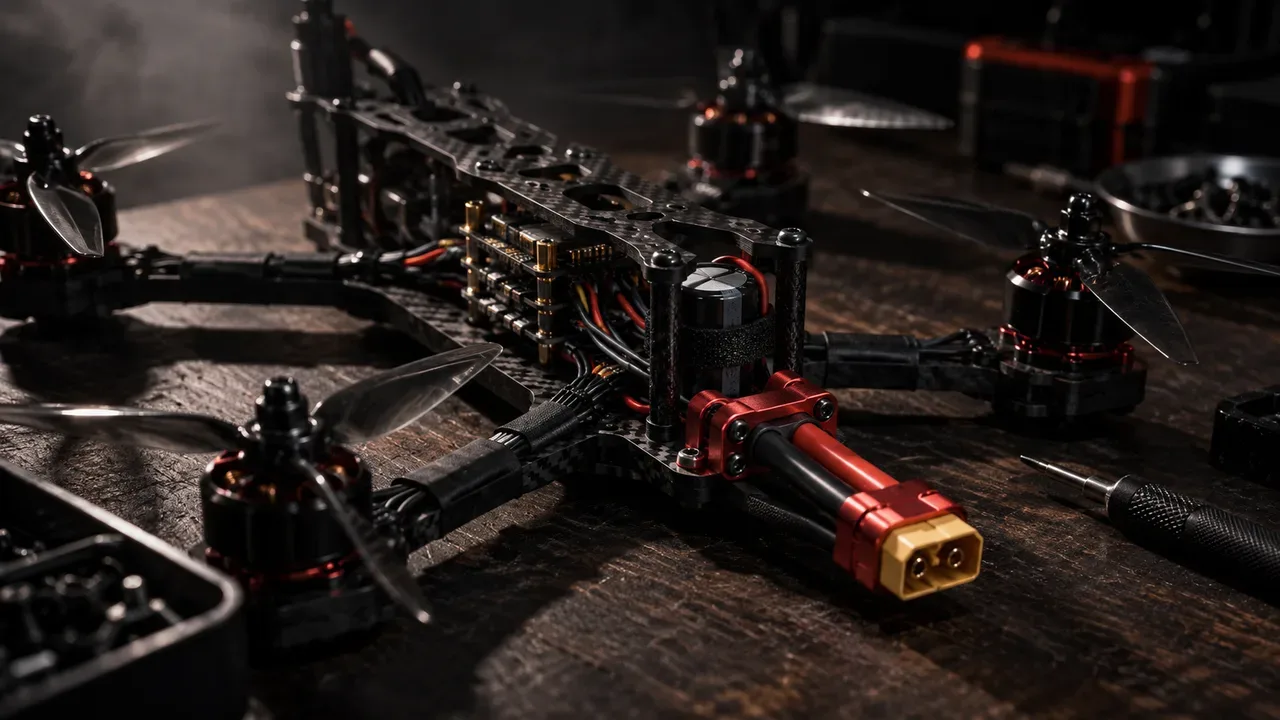

Como soldar e instalar o capacitor no drone FPV corretamente?

Para instalar o capacitor corretamente, corte os terminais metálicos bem rentes e solde a peça direto nos pads do ESC. Pernas compridas geram indutância parasita prejudicial. Essa falha anula boa parte da capacidade de absorção de surtos do componente.

A regra prática recomenda pernas com apenas dois a quatro milímetros. Solde a peça nas mesmas ilhas de cobre onde o chicote principal é fixado.

Evite soldar o capacitor junto ao conector da bateria. A distância do cabo de alimentação reduz a eficácia da proteção contra surtos nos transistores.

Preste atenção total na polaridade da carcaça. O polo negativo traz uma faixa clara com sinais de menos estampados na lateral externa.

Ligar os polos invertidos queima o capacitor instantaneamente. A falha costuma projetar fumaça e faíscas assim que o plugue de força é encaixado.

Isole todo o invólucro com tubo termo-retrátil resistente. Esse cuidado evita que a carcaça metálica encoste na fibra de carbono condutiva do chassi.

Prenda o capacitor com fita adesiva espessa ou suporte de TPU. Peças soltas sofrem vibração contínua e rompem os fios de solda após poucas decolagens.

Três casos reais de oficina: o que acontece sem o capacitor

Testes em bancada comprovam que voar sem capacitor causa falhas graves e queima componentes caros. Documentamos três episódios reais em nosso laboratório de reparos técnicos:

Caso 1: Tela preta no DJI O3 em manobras de subida rápida

Um quadcóptero 6S com DJI O3 apresentava perda de vídeo ao acelerar no limite. O drone utilizava apenas um capacitor velho de 25V.

Testes com osciloscópio revelaram picos de quarenta e sete volts na desaceleração. A unidade de vídeo entrava em proteção e reiniciava em pleno voo.

A troca por um modelo Panasonic FR de 50V estabilizou o circuito em vinte e sete volts. O sistema não registrou novas quedas de sinal.

Caso 2: Queima de MOSFETs por frenagem motora em curva

Um piloto removeu o capacitor para poupar quatro gramas em sua montagem. No terceiro treino, ao frear antes de uma curva, o motor travou em fumaça.

A análise confirmou que o transistor de potência estourou internamente. A energia gerada pelo giro do motor perfurou a camada de silício sem proteção.

Caso 3: Rompimento de pernas compridas por vibração mecânica

Em um quadcóptero de filmagem, o capacitor foi instalado com fios de vinte milímetros sem apoio. A vibração das hélices partiu o fio negativo.

A equipe não notou a quebra antes da decolagem seguinte. Um pico elétrico queimou o regulador da controladora e derrubou a aeronave.

Como identificar se o capacitor do drone precisa ser trocado?

O capacitor deve ser substituído imediatamente se apresentar topo estufado, marcas de líquido vazado na base ou terminais soltos. Batidas que amassam o invólucro metálico também danificam os filmes condutivos internos, exigindo a troca preventiva da peça.

A verificação de manutenção deve checar estes pontos principais:

• Topo Metálico Estufado: As ranhuras de segurança superiores devem ser retas; qualquer curvatura para cima indica sobrepressão interna perigosa.
• Resíduo Líquido na Base: Manchas secas ao redor das pernas revelam vazamento do eletrólito condutivo.
• Folga nos Pinos de Solda: Se o invólucro girar nos fios soldados, o contato elétrico interno foi rompido.
• Interferência Visual Nova: Linhas no vídeo analógico ou digital que pioram ao acelerar sinalizam perda de capacitância.
• Aquecimento em Excesso: O componente deve estar morno após o voo; se estiver muito quente, o desgaste interno é avançado.

Para dominar todo o processo de montagem de cabos e eletrônica, confira nosso tutorial sobre como montar drone FPV.

Perguntas Frequentes Sobre Capacitores em Drones FPV

O drone FPV pode voar sem nenhum capacitor soldado?

Não é seguro voar nenhum drone FPV acima de duas células sem capacitor externo. Sem esse filtro, picos gerados pelos motores superam o limite suportado pelo ESC e pela controladora. Essa sobretensão causa queimas prematuras de semicondutores e quedas de imagem em voo.

O capacitor reduz a autonomia de voo do drone?

O capacitor não reduz a autonomia de voo do drone porque não consome energia ativa contínua. Ele opera como um acumulador transitório de altíssima eficiência. Sua ação devolve energia excedente para a alimentação sem descarregar a bateria principal.

Posso usar dois capacitores em paralelo no mesmo drone?

Sim, usar dois capacitores em paralelo é comum em cinelifters e drones pesados de filmagem. Essa ligação dobra a capacitância disponível e corta a resistência interna pela metade. O arranjo amplia a capacidade de filtragem em motores de alto consumo.

Por que o capacitor esquenta durante a sessão de voo?

O capacitor esquenta durante o voo quando sua resistência interna é alta demais para a corrente exigida. Esse problema ocorre em componentes genéricos de baixa qualidade. Peças antigas cujo eletrólito ressecou com o tempo também apresentam aquecimento rápido.

É seguro ligar a bateria se o capacitor der uma pequena faísca?

A faísca ao conectar a bateria LiPo é uma reação normal da corrente que carrega o capacitor no primeiro instante. Embora seja comum em sistemas de quatro a seis células, usar conectores com proteção anti-faísca preserva os pinos metálicos contra corrosão.
