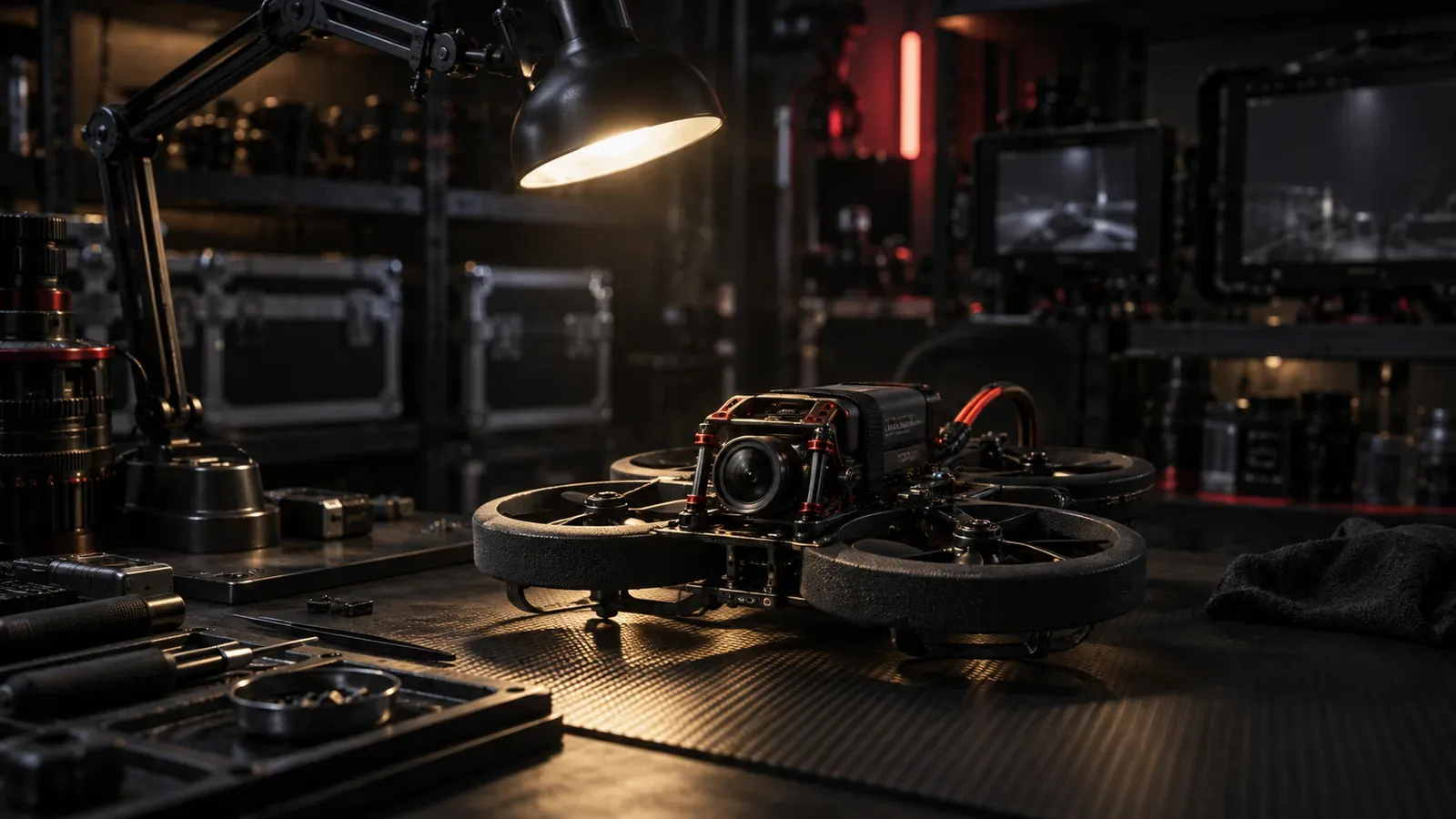

Gravar planos contínuos em ambientes fechados com presença de pessoas exige drones compactos e com ruído contido. O cinewhoop pusher GEPRC CineLog20 com unidade digital DJI O4 atende a essa demanda técnica.
A cinematografia em interiores impõe limites severos à operação aérea. Drones abertos de cinco polegadas geram correntes de vento excessivas e apresentam riscos perto do elenco.
Por outro lado, aeronaves estabilizadas de consumo travam em vãos estreitos. Seus sensores automáticos de colisão bloqueiam movimentos fluidos em corredores e portas.
Nesse cenário, a arquitetura pusher de duas polegadas consolida-se como ferramenta versátil. A plataforma une proteção integral por dutos e gravação interna em 4K 10-bit.
O Que Torna o CineLog20 Viável no Cinema Indoor?
O CineLog20 viabiliza gravações em ambientes confinados ao combinar dutos plásticos com anéis de espuma EVA, eliminando bordas cortantes expostas. Essa construção protege pessoas e cenários contra colisões leves, enquanto o peso reduzido mantém a energia cinética em níveis mínimos de impacto.
Em sets comerciais e residenciais, o contato acidental de uma hélice aberta contra mobília interrompe a diária. O chassi do CineLog20 envolve as pás de duas polegadas em anéis perimetrais de policarbonato reforçado.
O anel externo em EVA dissipa impactos leves sem desestabilizar a atitude de voo. Esse recurso permite ao piloto raspar em paredes e cortinas mantendo a trajetória da câmera.

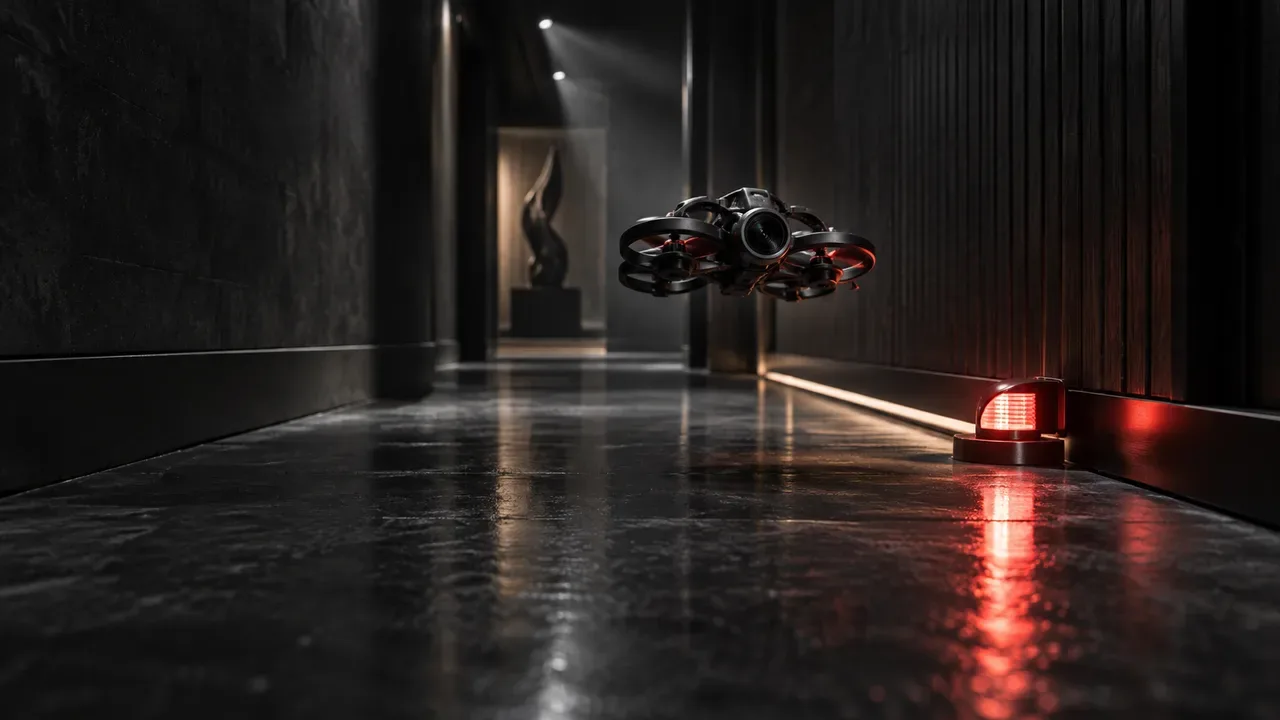

A distância diagonal entre motores de apenas 100 milímetros permite ao piloto navegar por frestas estreitas. É possível atravessar portas semiabertas, interior de automóveis e escadarias sem risco de aprisionamento.
Segundo as especificações oficiais da fabricante GEPRC, a aeronave foi desenhada para carregar módulos digitais modernos. Seu centro de massa fica colado à linha de empuxo. O resultado é um comportamento ágil e previsível mesmo em frenagens bruscas.
Arquitetura Pusher Invertida: Aerodinâmica e Efeito Solo
A propulsão pusher invertida posiciona os motores voltados para baixo, permitindo que as pás recebam fluxo de ar limpo sem obstruções estruturais. Essa disposição melhora a eficiência de empuxo em até 12% e reduz turbulências ao voar rente ao piso em superfícies lisas.
Em drones convencionais do tipo trator, as hélices puxam o ar através dos braços de carbono. Esse bloqueio cria esteiras turbulentas e zonas de recirculação que degradam a sustentação da pá.
Na montagem pusher, a face de sucção superior permanece livre de obstáculos mecânicos. O ar admitido desce de forma homogênea e é acelerado diretamente para fora da base aberta.
Essa mecânica estabiliza o empuxo útil, modelado pela equação T_efetivo = T_estatico × (1 + Δ_duto) - D_parasita. O ganho de pressão estática do duto anular compensa com folga o arrasto parasita.
Ao navegar próximo ao chão em pisos polidos, o efeito solo (In-Ground Effect) cria uma almofada de ar sob o drone. Na geometria pusher, esse ar dissipa-se lateralmente com suavidade. Evita-se a perda repentina de sustentação típica de drones tracionários em solo liso.
DJI O4 Air Unit: Resolução 4K 10-bit e Link em Espaços Fechados
A unidade DJI O4 Air Unit entrega gravação interna em 4K a 60 quadros por segundo com perfil D-Log M de 10 bits, dispensando câmeras de ação pesadas. O link de rádio opera com dupla antena circular, garantindo penetração estável através de concreto e alvenaria.
O grande salto na cinematografia com micro drones ocorreu com a eliminação de câmeras adicionais sobre o frame. Conforme detalhado na documentação técnica da DJI, o módulo O4 possui sensor CMOS grande de 1/1.3 polegada.
O sensor captura ampla faixa dinâmica em baixa luminosidade, comum em galpões e escritórios. A taxa de compressão de 130 Mbps preserva detalhes de textura em tons escuros sem gerar artefatos.
O perfil D-Log M facilita a correspondência cromática com câmeras de cinema como ARRI e RED no DaVinci Resolve. O operador trabalha com latitude suficiente para ajustar sombras e realces no grading.
A estabilidade do sinal de vídeo é outro fator decisivo em galpões corporativos. O protocolo de transmissão de baixa latência (entre 15 e 19 milissegundos) suporta reflexões causadas por vidros e colunas metálicas. Isso previne perda de sinal durante tomadas críticas.
Amortecimento Mecânico Anti-Jello e Filtros no Betaflight

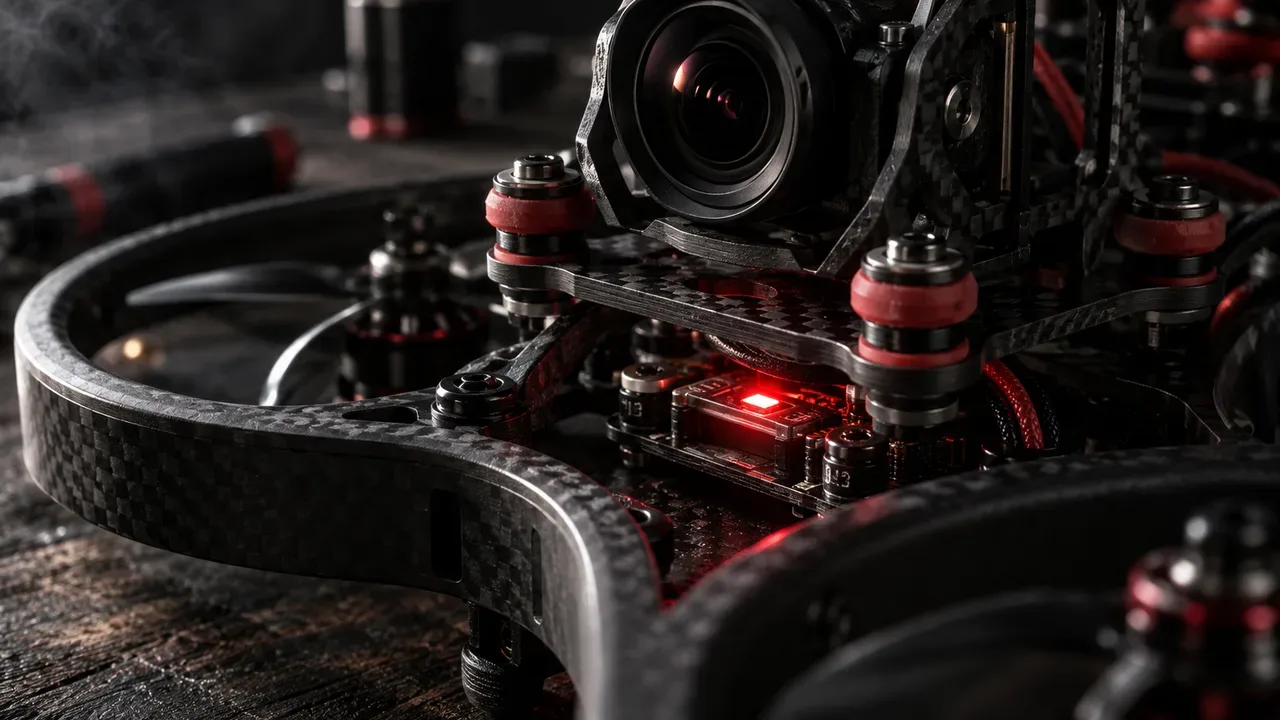

O sistema de desacoplamento de câmera utiliza coxins de silicone com dureza Shore controlada para isolar vibrações mecânicas de alta frequência geradas pelos motores. Em paralelo, os filtros dinâmicos de RPM do Betaflight limpam o sinal do giroscópio antes que as ressonâncias atinjam o sensor de imagem.
O efeito jello consiste em ondulações horizontais na imagem captada pelo sensor rolling shutter. Motores pequenos girando a mais de 35.000 rotações por minuto geram frequências harmônicas entre 250 Hz e 500 Hz.
No CineLog20, a placa de carbono da câmera fica suspensa por quatro dampers elastoméricos de silicone. Essa suspensão passiva absorve a energia mecânica antes que ela chegue ao suporte ótico.
No software de voo, a telemetria bi-direcional DShot permite ao firmware ler a rotação exata de cada motor. Seguindo o guia oficial de ajuste do Betaflight, filtros entalhe adaptativos (Dynamic Notch Filters) rastreiam e eliminam picos de ruído em tempo real.
O resultado dessa filtragem mista é uma leitura giroscópica pura. A controladora executa correções de atitude com precisão milimétrica sem esquentar os motores.
Tabela Comparativa: Plataformas FPV para Cinema e Vídeo Comercial
A seleção da aeronave ideal para filmagens corporativas e cinematográficas depende diretamente do espaço físico, do peso máximo admissível e do nível de aproximação do elenco.
| Plataforma FPV | Peso Total (MTOW) | Câmera Principal | Nível de Ruído (1m) | Espaço Mínimo | Risco ao Elenco | Enquadramento Legal |
|---|---|---|---|---|---|---|
| GEPRC CineLog20 (2") | 210g a 240g | DJI O4 4K 10-bit | Baixo (68 dBA) | 1,2 metros | Muito baixo | Classe 3 / Sub-250g |
| GEPRC CineLog35 (3.5") | 480g a 620g | Naked BMPCC / GoPro | Médio-Alto (82 dBA) | 2,5 metros | Moderado | Classe 3 (> 250g) |
| DJI Avata 2 | 377g | Integrada 4K HDR | Moderado (74 dBA) | 2,0 metros | Baixo | Classe 3 (> 250g) |
| Cinelifter X8 (8S/12S) | 3.800g a 5.500g | RED Komodo / FX6 | Crítico (96 dBA) | 6,0 metros | Crítico (isolamento) | Classe 3 / Esp. Restrito |
Essa segmentação demonstra que o CineLog20 atua com exclusividade em passagens de alta intimidade. Aeronaves maiores de 3.5 polegadas provocariam deslocamento excessivo de ar e desconforto acústico nos atores.
Segurança Operacional e Enquadramento Legal Sub-250g no Brasil
O CineLog20 opera abaixo do teto de 250 gramas de peso máximo de decolagem, enquadrando-se na Categoria Aberta da ANAC com simplificação regulatória para produções audiovisuais. Em ambientes fechados com teto e paredes contínuas, o voo é isento de autorização no DECEA.
A conformidade com a legislação brasileira é mandatória para contratações corporativas. O marco regulatório estabelecido pela ANAC na Resolução nº 805, de 16 de junho de 2026 (RBAC nº 100), define parâmetros claros para aeronaves Classe 3 sub-250g.
Nessa categoria, o operador é dispensado de habilitação de piloto remoto formal e de Certificado Médico Aeronáutico (CMA). Ainda assim, o seguro obrigatório de responsabilidade civil (RETA) segue indispensável para proteção patrimonial no set.
No controle aéreo, a instrução ICA 100-40 do DECEA estabelece que operações totalmente confinadas no interior de edificações ocorrem fora do Espaço Aéreo Brasileiro. Gravações em estúdios fechados não requerem emissão de autorização prévia no SARPAS NG.
Em termos de rotina operacional, a presença de um assistente de solo (spotter) permanece mandatória. Esse profissional monitora cabos, pedestais e figurantes enquanto o piloto opera imerso nos óculos de vídeo.
Workflow de Pós-Produção: Estabilização de Imagem com Gyroflow
A estabilização com Gyroflow utiliza os dados inerciais nativos gravados pela unidade O4 no arquivo de vídeo para neutralizar oscilações angulares sem distorcer as linhas arquitetônicas do ambiente. Esse processo dispensa o corte excessivo de bordas (crop factor) característico de softwares comuns.
Algoritmos convencionais de estabilização por fluxo ótico (warp stabilizer) frequentemente confundem pessoas em movimento com balanço da câmera. O resultado são deformações indesejadas nas paredes de fundo.
O software de código aberto Gyroflow resolve esse problema matemático aplicando diretamente as leituras do giroscópio registradas a cada quadro. O operador carrega o perfil de distorção ótica específico da lente do DJI O4, compensando aberrações de grande angular.
O sistema também aplica correção dinâmica linha por linha de rolling shutter. Isso restaura a geometria plana de colunas e portas durante translações laterais rápidas.
A sequência final é exportada em Prores 422 HQ para finalização de cor. O resultado é um movimento de câmera suave que se assemelha a um trilho de travelling aéreo.
Perguntas Frequentes
Qual é a autonomia real de voo do CineLog20 em gravação contínua?
O tempo de voo com uma bateria LiPo 4S de 650 mAh varia entre 4 minutos e meio e 5 minutos e meio em filmagem contínua. Em produções comerciais, a equipe mantém um lote de 8 a 12 baterias conectadas a carregadores rápidos para assegurar rodízio constante sem interrupções no set.
É seguro voar com o CineLog20 próximo a atores e crianças no set?
Sim, desde que a velocidade de aproximação seja controlada e haja alinhamento prévio no plano de produção. A estrutura conta com protetores anulares de plástico envolvidos por espuma EVA de alta densidade, o que absorve impactos leves e impede qualquer contato direto das hélices com a pele.
Como funciona a estabilização Gyroflow com a unidade DJI O4?
A câmera DJI O4 grava automaticamente as leituras de giroscópio e acelerômetro dentro dos metadados do arquivo MP4. Ao importar o clipe no Gyroflow, o programa sincroniza os movimentos do drone com o perfil ótico da lente, gerando uma estabilização matemática limpa e sem distorções visuais.
É necessário solicitar autorização no SARPAS para voar em estúdios fechados?
Não é necessária solicitação ao DECEA quando a operação ocorre integralmente dentro de estruturas fechadas com teto e paredes contínuas. Conforme a ICA 100-40, essas operações estão fora do Espaço Aéreo Brasileiro, cabendo ao operador apenas respeitar as diretrizes de segurança da locação.
Qual a vantagem dos motores invertidos (pusher) em relação ao formato tradicional?
Os motores invertidos eliminam o bloqueio aerodinâmico que os braços do chassi causam sobre o fluxo de ar das hélices. Essa configuração direciona o empuxo para baixo de forma livre, garantindo maior sustentação em manobras lentas e comportamento mais estável ao voar próximo ao solo.
