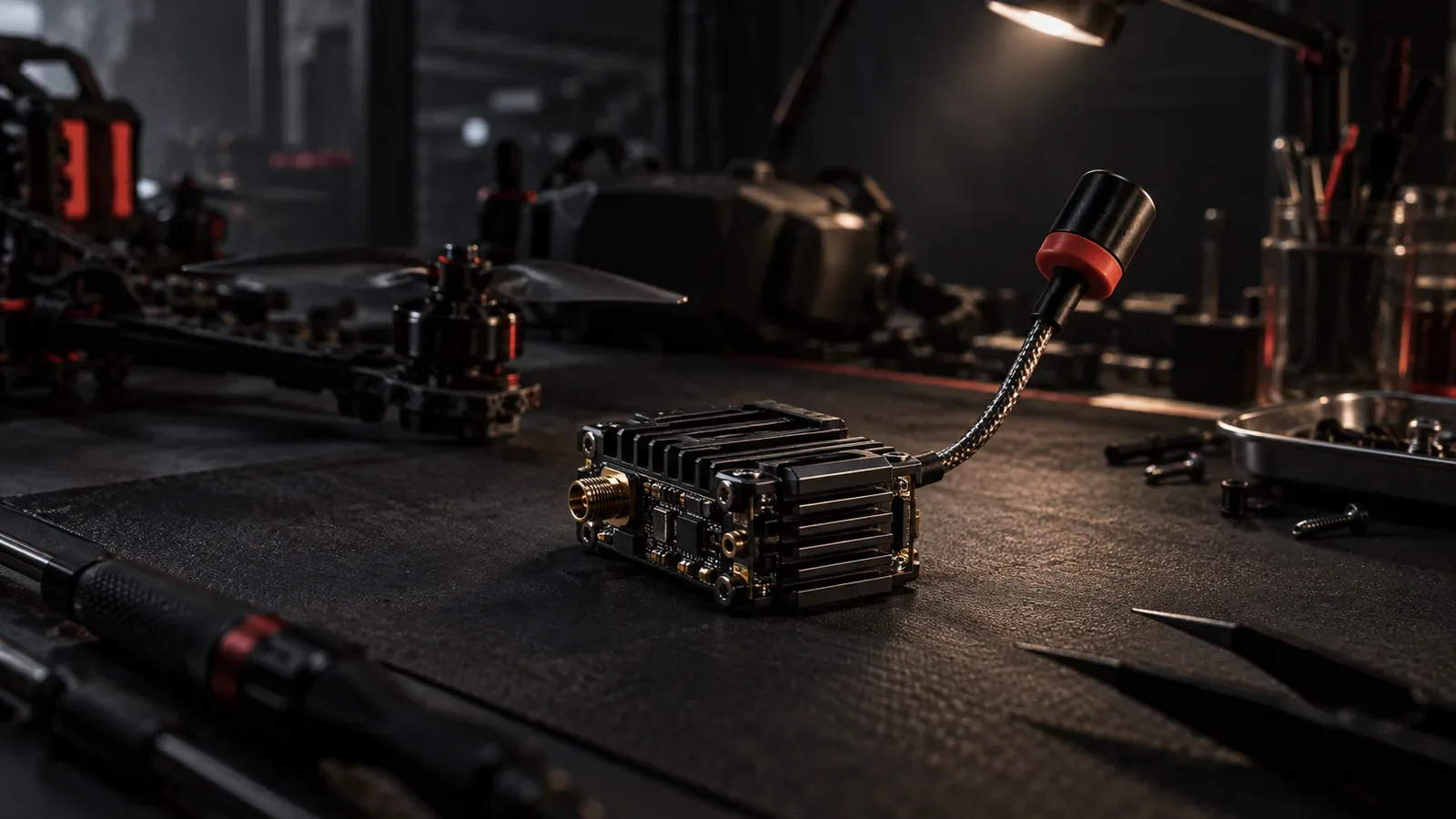

O VTX para drone FPV é o transmissor de radiofrequência responsável por enviar o sinal de vídeo da câmera para os óculos do piloto. Ele opera em tempo real.
Essa transmissão ocorre na faixa de micro-ondas de 5.8 GHz. O link entrega latência ultrabaixa para manobras precisas entre obstáculos complexos.
O que é um VTX de drone FPV e qual é a sua função no voo?
O VTX de drone FPV é o componente eletrônico de bordo que converte o sinal de vídeo capturado pela câmera em ondas de radiofrequência. Ele modula o sinal em 5.8 GHz e o irradia pela antena. Esse fluxo gera o enlace descendente direto para os óculos do piloto.
No ecossistema de rádio, existem dois links de rádio operando simultaneamente. O enlace de controle transmite os comandos do rádio piloto para a aeronave em 900 MHz ou 2.4 GHz.
O enlace de vídeo faz o caminho oposto. Ele envia imagens de alta largura de banda da aeronave para a tela do operador com mínima latência.
Diferente de links Wi-Fi convencionais, o VTX analógico não empacota dados com confirmação de entrega. A transmissão ocorre linha por linha de forma contínua.
Essa arquitetura elimina atrasos acumulados de decodificação. O piloto enxerga exatamente o que a aeronave enfrenta no mesmo instante no ar.
Analógico vs Digital: quais as diferenças entre DJI O3, Walksnail, HDZero e analógico?
A escolha entre analógico e digital define a resolução, a latência de pilotagem e o comportamento da imagem em zonas de perda de sinal. O analógico entrega degradação suave com chuvisco visual. Já os sistemas digitais modernos oferecem nitidez cristalina em alta definição de até 4K.
Os quatro ecossistemas principais atendem a perfis de voo distintos. O sistema analógico continua sendo o mais acessível, leve e universal do mercado.

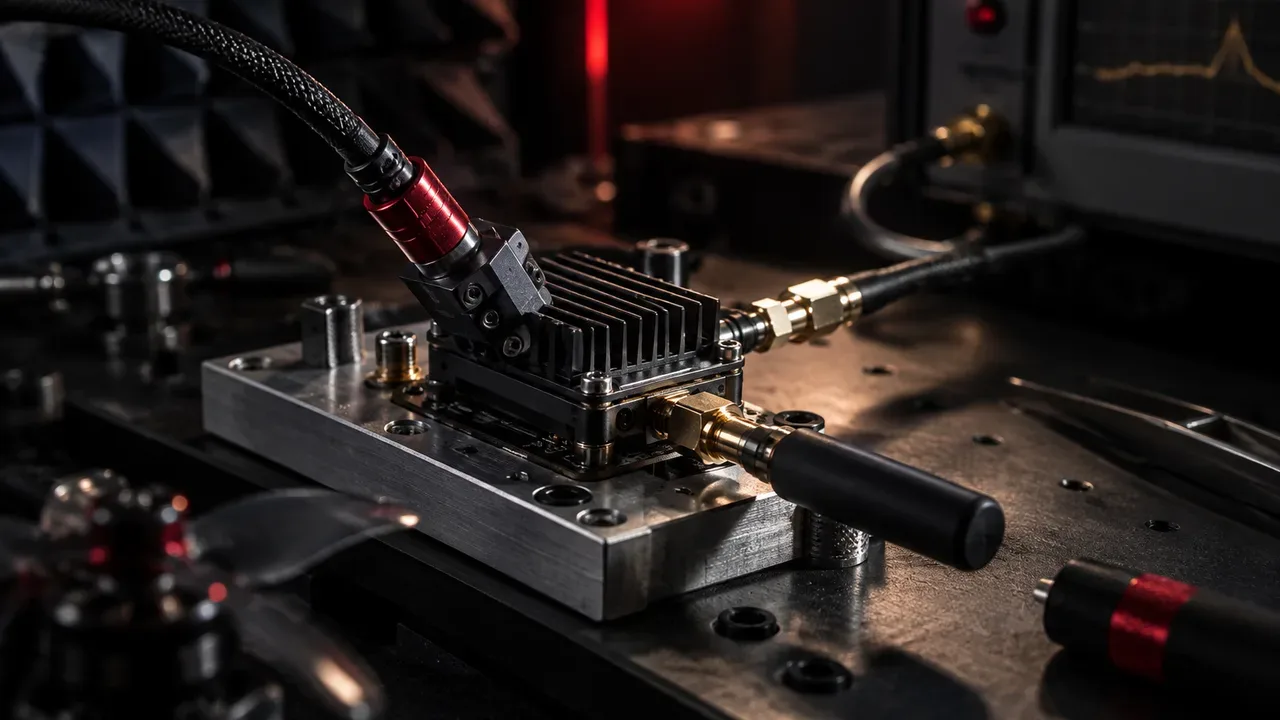

O DJI O3 Air Unit lidera em qualidade visual para cinema e gravação estabilizada a bordo sem câmera adicional.
A plataforma Walksnail Avatar HD permite usar óculos digitais dedicados ou receptores avulsos conectados via HDMI a óculos analógicos convencionais.
O sistema aberto Divimath HDZero foca em competições de corrida. Ele transmite vídeo digital sem compressão temporal pesada, fixando a latência abaixo de 14 milissegundos.
| Critério de Comparação | Analógico Tradicional | DJI O3 / O4 Air Unit | Walksnail Avatar HD | Divimath HDZero |
|---|---|---|---|---|
| Modulação Principal | Analógica FM 5.8 GHz | Digital OFDM proprietária | Digital OFDM sob H.265 | Digital DM780 não comprimida |
| Resolução Máxima | 480p / 576i (NTSC/PAL) | 1080p a 100fps / Grava 4K | 1080p a 120fps / Grava 1080p | 720p / 1080p a 60fps |
| Faixa de Latência | 15 ms a 25 ms (fixa) | 28 ms a 40 ms (dinâmica) | 22 ms a 35 ms (variável) | Menor que 14 ms (fixa) |
| Degradação de Sinal | Ruído estático gradual (snow) | Artefatos e corte abrupto | Pixelamento e congelamento | Chuvisco digital sem delay |
| Peso Médio de Bordo | 5g a 12g (com antena) | 36g a 42g (com cabos) | 16g a 32g (segundo modelo) | 8g a 28g (versões Whoop a 1W) |
| Custo de Entrada | Baixo custo universal | Alto investimento fechado | Custo intermediário flexível | Custo intermediário aberto |
Como funciona a potência de transmissão em mW e qual o nível ideal?
A potência de transmissão de um VTX é medida em miliwatts e determina a intensidade eletromagnética emitida pela antena para vencer a atenuação do ar. Potências maiores ampliam o alcance e a penetração em obstáculos. Em contrapartida, geram superaquecimento severo e drenam mais bateria.
A escala de potência de radiofrequência é logarítmica e expressa em decibéis por miliwatt, segundo a relação matemática P_dBm = 10 × log10(P_mW).
Pela lei do inverso do quadrado, quadruplicar a potência dobra o alcance teórico (P_rx ∝ 1 ÷ d^2). A propagação espacial dissipa energia rapidamente.
Subir a potência de 25 mW para 1000 mW aumenta o alcance teórico em aproximadamente seis vezes. Contudo, multiplica a dissipação de calor por quarenta.
| Potência Nominal | Ganho em dBm | Aplicação Típica em Voo | Comportamento Térmico |
|---|---|---|---|
| Pit Mode (< 0.1 mW) | -10 dBm | Calibração de bancada e boxes de corrida | Frio contínuo sem risco |
| 25 mW | 14 dBm | Corridas em pista fechada e voo indoor | Operação estável e segura |
| 200 mW | 23 dBm | Freestyle padrão em campos abertos | Excelente equilíbrio térmico |
| 800 mW | 29 dBm | Parques com árvores e estruturas densas | Exige fluxo contínuo de ar |
| 1600 mW a 2500 mW | 32 a 34 dBm | Long Range extremo e montanhas distantes | Risco crítico de queima parado |
No Brasil, a ANATEL pelo Ato nº 14448 regula radiação restrita. A norma define limites para a faixa ISM de 5.8 GHz.
Para voos normais de treinamento e acrobacias, 200 mW a 400 mW oferecem penetração ideal sem sobrecarregar a refrigeração do drone.
Quais são as bandas e canais em 5.8 GHz e por que usar a RaceBand?
A transmissão em 5.8 GHz divide-se em faixas padronizadas entre 5.650 MHz e 5.925 MHz. Cada faixa agrupa múltiplos canais de rádio. A RaceBand tornou-se o padrão unificado da indústria. Ela fixa um espaçamento uniforme de 37 MHz entre canais vizinhos para voos em grupo.
Antigamente, as bandas históricas chamadas Band A, Band B e Band E possuíam frequências desiguais que geravam interferências mútuas chamadas de intermodulação.
Quando dois pilotos voavam em canais próximos, a mistura de sinais no receptor criava fantasmas e ruídos que derrubavam o link do colega.
A RaceBand resolveu essa limitação organizando oito frequências equidistantes em toda a extensão do espectro liberado:
- R1: 5658 MHz
- R2: 5695 MHz
- R3: 5732 MHz
- R4: 5769 MHz
- R5: 5806 MHz
- R6: 5843 MHz
- R7: 5880 MHz
- R8: 5917 MHz
Com esse espaçamento regular de 37 MHz, até oito pilotos conseguem voar juntos em potência moderada sem degradação do sinal de vídeo analógico.

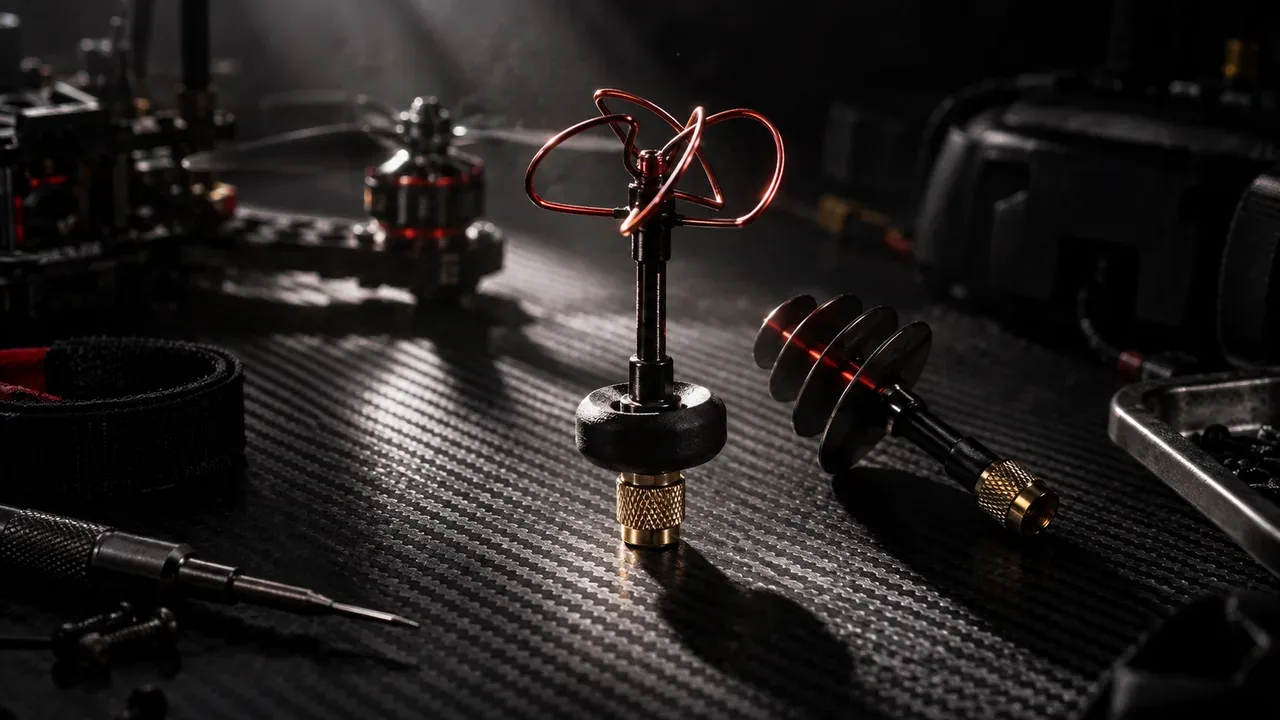

Antenas de VTX: polarização linear versus circular e tipos de conectores
A antena acoplada ao VTX transforma as correntes de alta frequência do circuito em ondas eletromagnéticas e orienta o plano de vibração do campo elétrico. A polarização circular rejeita ecos e reflexões de paredes. A polarização linear simples serve para microdrones ultra leves.
Antenas lineares como os fios monopolo emitem ondas em apenas um plano espacial. Ao bater em superfícies rígidas, o sinal refletido chega ao receptor com fase invertida, provocando cancelamentos de sinal chamados de multipath.
As antenas circulares forçam a onda a girar no ar como um parafuso. Esse giro divide-se em sentido horário, chamado de RHCP, e anti-horário, chamado de LHCP.
Quando uma onda de rotação horária reflete em uma parede metálica ou de concreto, seu sentido de rotação é invertido para anti-horário no choque.
Se a antena dos óculos for RHCP, ela rejeita o sinal refletido com atenuação superior a 20 dB. Isso preserva a imagem límpida.
Os conectores físicos de antena exigem atenção no encaixe mecânico:
- U.FL / IPEX: Conector minúsculo por pressão, padrão em microdrones e unidades leves, tolerando poucos ciclos de encaixe.
- MMCX: Conector giratório robusto por engate rápido, comum em VTXs modernos de cinco polegadas por sua resistência a batidas.
- SMA e RP-SMA: Conector com rosca de latão para antenas pesadas de alto ganho. SMA possui pino macho central, enquanto RP-SMA inverte o pino.
Por que o VTX queima sem antena e como gerenciar o aquecimento?
Ligar um VTX sem antena provoca a destruição imediata do chip amplificador final de potência por excesso de onda estacionária refletida. O transmissor depende de uma carga resistiva exata de 50 ohms. Sem a antena conectada, toda a energia de RF retorna para o circuito em calor destrutivo.
Esse fenômeno é medido pela relação de onda estacionária de voltagem, conhecida pela sigla técnica VSWR. Com antena sintonizada, o VSWR ideal aproxima-se de 1.1 para 1.
Sem a antena no plugue, o VSWR tende ao infinito. A energia irradiada é refletida de volta aos transistores de saída, perfurando a junção de silício.
Outro perigo crítico é o aquecimento estático durante testes em bancada de oficina. Drones FPV não possuem ventoinhas internas de resfriamento para poupar peso.
O transmissor dissipa calor por convecção gerada pelo fluxo de ar das próprias hélices em movimento rápido no ar. Parado na mesa, o silício atinge 110 °C em menos de três minutos.
Para evitar queimas acidentais na oficina, siga três regras fundamentais:
- Nunca conecte a bateria do drone sem certificar-se de que a antena está perfeitamente parafusada no conector do VTX.
- Utilize uma pequena ventoinha externa soprando ar direto sobre o chassi durante as configurações de bancada no computador.
- Ative a função Low Power Disarm no Betaflight VTX, reduzindo a emissão para 25 mW enquanto o drone estiver desarmado na mesa.
Protocolos de controle: SmartAudio e IRC Tramp no Betaflight
Os protocolos SmartAudio e IRC Tramp permitem alterar canal e potência diretamente pelo rádio. A configuração dispensa desmontar a fuselagem. Essa comunicação digital trafega por uma porta serial UART conectada entre a placa controladora e o transmissor.
Antigamente, pilotos precisavam apertar botões minúsculos no corpo do VTX e contar piscadas de LEDs coloridos para mudar de canal em pista.
Com os protocolos modernos integrados ao sistema operacional de voo, essa configuração é feita pelas telas de menu visual dos próprios óculos.
O protocolo TBS SmartAudio opera via comunicação serial assíncrona unidirecional em fio único, enviando pacotes com soma de verificação.
O protocolo IRC Tramp da ImmersionRC adota comunicação bidirecional dedicada. O link lê também a temperatura interna do transmissor em tempo real.
Para que a controladora entenda os limites do componente, o piloto precisa carregar a tabela VTX Table oficial do fabricante no configurador Betaflight.
Essa tabela informa as frequências exatas em megahertz e os níveis de voltagem analógica exigidos para disparar cada estágio de potência em miliwatts.
Fontes primárias e referências técnicas de radiofrequência
Todas as especificações técnicas, frequências e protocolos discutidos neste guia foram confirmados na documentação oficial dos principais fabricantes e órgãos reguladores:
- Betaflight VTX Configuration and VTX Tables: manual oficial de configuração de frequências, canais e protocolos de RF.
- DJI O3 Air Unit Downloads e Manuais Técnicos: especificações de rádio, modulação e potência de transmissão do sistema digital.
- CaddxFPV Walksnail Avatar HD Manuals: arquitetura de transmissão digital H.265 e esquemas elétricos de antenas duplas.
- Divimath HDZero Open Source System: documentação de código aberto de modulação digital não comprimida para FPV.
- Team BlackSheep SmartAudio Protocol Specification: protocolo serial de controle de transmissores de rádio via UART.
- ImmersionRC Tramp Telemetry Protocol Documentation: especificações de telemetria térmica e de potência para transmissores de vídeo.
- ANATEL Ato nº 14448 de Equipamentos de Radiação Restrita: limites de emissão em 5.8 GHz no Brasil.
Conexões de aprofundamento na engenharia FPV
O domínio dos sistemas de transmissão de vídeo complementa a arquitetura completa da aeronave. Explore outros guias essenciais do nosso almanaque:
- O Que É Drone FPV e Visão Imersiva: compreenda o funcionamento geral da aeronave e a dinâmica de pilotagem em primeira pessoa.
- Óculos para Drone FPV: Guia Completo: descubra como escolher entre displays OLED, receptores de diversidade e sistemas digitais.
- Como Montar um Drone FPV Passo a Passo: aprenda as técnicas corretas de soldagem, montagem mecânica e fixação de cabos de RF.
- Bateria para Drone FPV: Guia Técnico de Compra: confira o dimensionamento elétrico de baterias LiPo 4S e 6S para alimentar seu VTX sem ruídos.
- O Que É ESC de Drone e Como Funciona: entenda como os controladores de velocidade alimentam os motores brushless sem interferir no vídeo.
- Modelagem Térmica e Dissipação de VTX no Cinema FPV: aprofunde o cálculo de convecção térmica e dissipadores em plataformas pesadas.
Perguntas Frequentes sobre VTX para Drone FPV
O que acontece se eu ligar o VTX do drone sem a antena conectada?
Ligar o VTX sem antena queima o amplificador de potência em poucos segundos de funcionamento. Sem a antena para emitir o sinal no ar, a energia de radiofrequência é refletida de volta para os transistores internos de silício. Essa reflexão eleva a temperatura de forma violenta e destrói o circuito de transmissão de forma definitiva.
Qual é a melhor potência de transmissão para voar em locais abertos?
A faixa entre 200 mW e 400 mW é a escolha ideal para a maioria dos voos em campos abertos e praças. Essa intensidade garante alcance seguro de centenas de metros e atravessa árvores com estabilidade. Além disso, mantém o aquecimento controlado e economiza a bateria do drone sem gerar interferências graves.
Posso usar óculos analógicos com um transmissor digital DJI ou Walksnail?
Você não pode conectar óculos analógicos convencionais diretamente a uma unidade aérea digital DJI O3 ou O4 sem receptores dedicados. No caso do sistema Walksnail Avatar, é possível adquirir um receptor digital avulso e conectá-lo via cabo HDMI na entrada de vídeo de óculos analógicos compatíveis.
Qual é a diferença entre antenas RHCP e LHCP no drone FPV?
A sigla RHCP indica rotação circular no sentido horário, enquanto LHCP indica rotação no sentido anti-horário. O sinal emitido por uma antena com rotação horária inverte o giro para anti-horário ao refletir em obstáculos duros. O receptor dos óculos rejeita esse sinal invertido, eliminando interferências e borrões na imagem.
Como saber se o meu VTX está superaquecendo na bancada de trabalho?
O sintoma mais evidente de superaquecimento é a perda súbita de nitidez na transmissão de vídeo e o surgimento de linhas horizontais escuras. Em transmissores modernos com sensor térmico, a tela dos óculos exibe um alerta de temperatura crítica. O componente também reduz automaticamente a potência emitida para proteger os circuitos internos.
