A escolha entre Steadicam e gimbal motorizado define o ritmo visual, a ergonomia da equipe e a viabilidade da diária no cinema.
Ambos os sistemas estabilizam câmeras em movimento. No entanto, operam sob leis físicas opostas e entregam linguagens dramáticas distintas na tela grande.
A Steadicam depende de inércia mecânica pura e braço articulado. Já o gimbal depende de sensores inerciais e motores elétricos de resposta ativa.
Inércia mecânica versus motores elétricos: os princípios físicos
A Steadicam estabiliza a câmera por inércia mecânica passiva, enquanto o gimbal atua por torque elétrico ativo. A Steadicam dispersa as massas nos extremos de um poste rígido para resistir a rotações. O gimbal emprega sensores e motores brushless para compensar desvios angulares.
A estabilização passiva da Steadicam apoia-se no cálculo do momento de inércia angular, expresso pela relação física I = m × r^2. O sistema afasta as massas pesadas do centro geométrico do poste.
A câmera ocupa o topo do trenó mecânico. As baterias e os monitores de visualização ficam posicionados na extremidade inferior oposta.

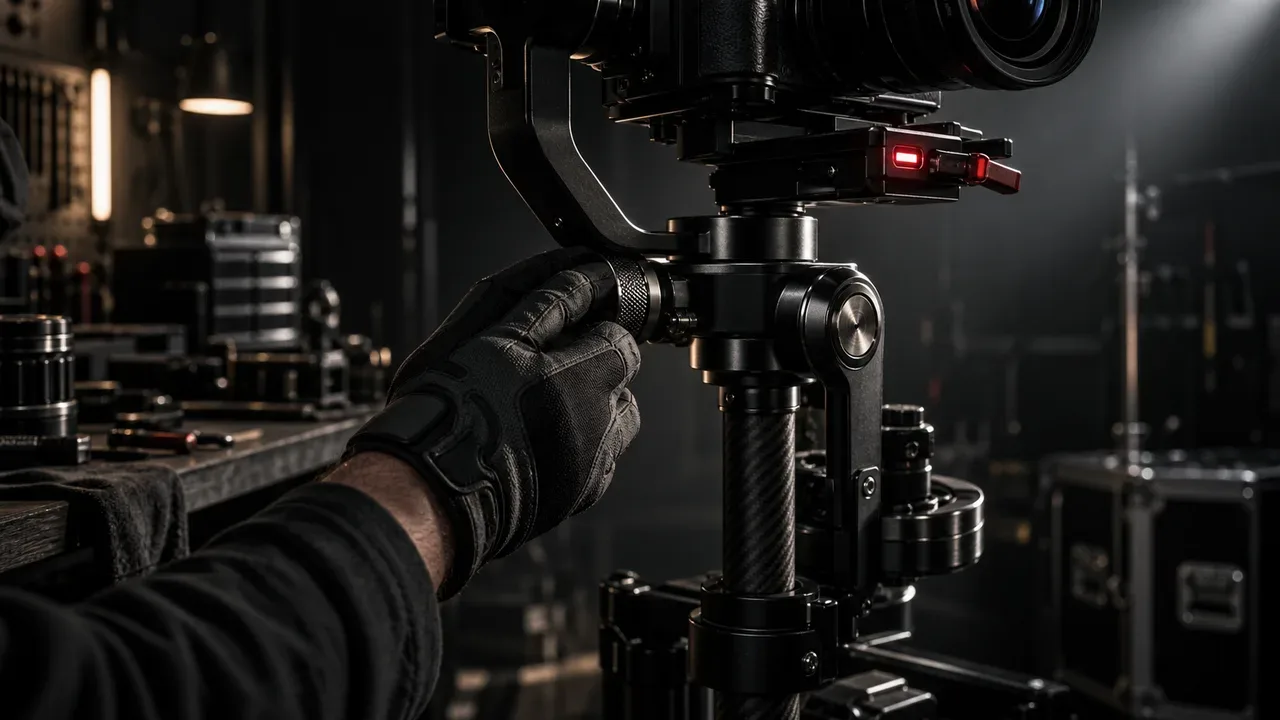

Essa distribuição geométrica eleva a resistência do sistema a oscilações angulares rápidas. O gimbal mecânico de três eixos livres fica instalado poucos milímetros acima do centro de gravidade conjunto.
Essa montagem garante um tempo de descida pendular controlado entre 1.5 e 2.5 segundos. Esse ajuste impede que o conjunto balance como um pêndulo solto.
O braço articulado isoelástico utiliza paralelogramos e molas de tração calibradas. Esse mecanismo desacopla o passo do operador no eixo vertical, absorvendo os impactos da caminhada.
Em contraste, os gimbals motorizados operam sob controle ativo em malha fechada. Unidades de medição inercial compostas por giroscópios e acelerômetros capturam as perturbações angulares em frequências superiores a 1 kHz.

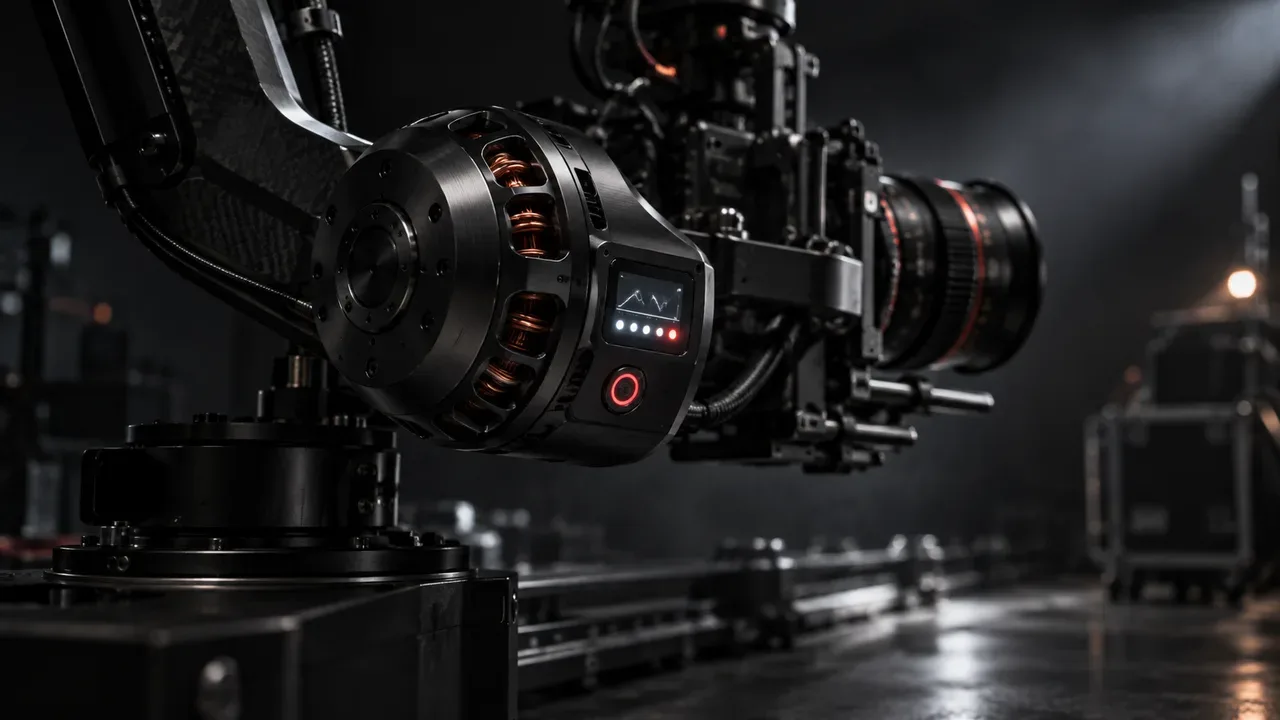

Controladores proporcionais, integrais e derivativos calculam o erro postural em tempo real. O sistema envia pulsos de corrente para motores elétricos sem escovas de acionamento direto.
Esses motores geram contra-torque instantâneo para preservar a orientação programada da câmera. Encoders magnéticos absolutos fornecem a leitura exata de posição em cada eixo rotacional.
Comparativo estruturado: Steadicam, Gimbal de 3 Eixos e ARRI Trinity
A Steadicam entrega autonomia física prolongada e estabilidade sob vento, enquanto o gimbal viabiliza passagens estreitas e controle remoto. O sistema híbrido ARRI Trinity combina as duas soluções, eliminando limitações de altura de eixo ao custo de maior peso e orçamento de locação.
A tabela a seguir discrimina as características técnicas, operacionais e orçamentárias fundamentais das três principais plataformas de estabilização cinematográfica:
| Critério de Engenharia | Steadicam Tradicional (ex: Tiffen M-2) | Gimbal Motorizado 3 Eixos (ex: DJI Ronin 2) | Sistema Híbrido (ex: ARRI Trinity 2) |
|---|---|---|---|
| Princípio de física | Estabilização passiva inercial e braço mecânico | Estabilização ativa por motores BLDC e malha PID | Híbrido: inércia na base e motores ativos no topo |
| Carga útil máxima | 15 kg a 32 kg de câmera e acessórios | 13.6 kg no Ronin 2; 6.8 kg no MōVI Pro | Até 30 kg de carga combinada |
| Tempo de setup inicial | 15 a 30 minutos (balanceamento estático e dinâmico) | 10 a 20 minutos (equilíbrio físico e autotune) | 25 a 45 minutos (calibração mecânica e de software) |
| Troca de lentes no set | Exige ajuste fino de peso ou anéis de calibração | Autotune compensa variações leves em 60 segundos | Requer calibração de centro de gravidade e motores |
| Tolerância a rajadas de vento | Alta: desaceleração suave corrigida pelo operador | Média-baixa: risco de oscilação e saturação de motor | Alta: base inercial resiste e motores corrigem o topo |
| Ergonomia do operador | Excelente: peso suportado na crista ilíaca | Baixa em modo manual; requer coletes auxiliares | Exige colete reforçado e preparo físico avançado |
| Amplitude vertical de eixo | Limitada pela altura física do braço do colete | Limitada pelo comprimento dos braços do operador | Extrema: 30 cm do solo até mais de 2.2 metros |
| Controle remoto da câmera | Impossível: operação puramente manual no gimbal | Nativo via rodas de inércia, joysticks e rádio | Controle ativo de roll e tilt com operador no sled |
Diretores de fotografia estudam a patente da Steadicam para compreender o isolamento mecânico de Garrett Brown. A indústria mantém esse conceito intocado nas linhas modulares atuais da Tiffen Steadicam.
Por outro lado, os manuais técnicos de equipamentos como o DJI Ronin 2 demonstram a flexibilidade de sistemas elétricos modernos. Esses estabilizadores migram com rapidez entre tripés, gruas e veículos de perseguição.
Ergonomia e duração da tomada: dores musculares versus suporte pélvico
O colete estruturado da Steadicam dissipa a carga no esqueleto axial e na bacia, enquanto o gimbal manual concentra o estresse nos braços. Por essa razão biomecânica, tomadas longas de cinco a quinze minutos exigem a sustentação esquelética da Steadicam ou suportes corporais auxiliares.
Operar uma câmera de cinema montada com lentes prime, motores de foco e transmissor de vídeo gera um conjunto de 18 a 28 quilos. Segurar esse peso diretamente com as mãos é inviável em planos longos.
Em modo manual com anel de sustentação, o operador de gimbal experimenta fadiga muscular nos bíceps e trapézios após três minutos. O cansaço físico induz tremores involuntários que degradam a imagem.
A Steadicam soluciona essa sobrecarga por meio de um colete acolchoado com encaixes rígidos. A estrutura repousa diretamente sobre a crista ilíaca e a região lombar do operador.
O peso da câmera é transferido para os ossos da pelve e pernas, preservando os membros superiores. Os braços do operador atuam apenas para orientar o enquadramento com toques suaves no anel do gimbal.
As diretrizes técnicas da Society of Camera Operators apontam que essa distribuição ergonômica protege a coluna lombar de lesões crônicas. O operador mantém a respiração estável durante passagens extensas.
Quando a direção exige gimbals motorizados em planos-sequência longos, coletes como o Ready Rig tornam-se indispensáveis. Hastes elásticas de fibra de carbono redistribuem parte do peso para a cintura do profissional.
Comportamento sob vento, tracking veicular e aceleração
O vento frontal gera perturbações brandas na Steadicam, enquanto sobrecarrega rapidamente os motores sem escovas dos gimbals. Em contrapartida, perseguições veiculares em alta velocidade favorecem gimbals instalados em suportes amortecidos com controle remoto de rotação.
Em tomadas externas, rajadas de ar aplicam força contínua sobre a superfície frontal da câmera e do parasol óptico. Na Steadicam, essa pressão causa apenas uma resistência física branda.
O operador sente a pressão do vento na mão guia e aplica microforça contrária com os dedos no poste. O movimento permanece uniforme e sem tremores visíveis.
Nos gimbals motorizados, o arrasto do ar força os motores a trabalharem próximo ao torque de estol. Se o esforço exceder a capacidade dos enrolamentos de cobre, o motor perde passos de comutação.
A malha de controle PID tenta corrigir a defasagem com aumentos repentinos de potência elétrica. Essa reação rápida desencadeia ressonâncias harmônicas e vibrações que arruínam a tomada.
Aquecimentos excessivos provocam desarmes térmicos de emergência no equipamento. Isso ocorre com frequência ao empregar lentes teleobjetivas ou filtros de difusão volumosos.
Em veículos automotivos acima de 50 km/h, o cenário inverte-se. A turbulência do ar sobre o corpo de um operador de Steadicam torna a permanência em plataformas abertas arriscada.
Nessa aplicação, gimbals pesados montados em braços com amortecimento pneumático instalados em capôs operam com segurança exemplar. O operador guia a câmera confortavelmente da cabine por meio de rodas inerciais remotas.
A revolução dos sistemas híbridos: o ARRI Trinity no cinema contemporâneo
O sistema híbrido ARRI Trinity combina o poste mecânico da Steadicam com uma cabeça motorizada de dois ou três eixos. Essa arquitetura viabiliza movimentos verticais de grande amplitude, indo de trinta centímetros do solo até acima da cabeça sem cortes.
Historicamente, operadores de Steadicam escolhiam entre duas montagens fixas no trenó mecânico: o modo normal alto ou o modo invertido baixo. Alternar entre essas configurações exigia desmontar o suporte da câmera por dez minutos.
O ARRI Trinity 2 superou essa restrição física de engenharia. O equipamento acopla uma cabeça estabilizada ativamente por motores potentes no topo de um poste central telescópico.
O operador consegue descer a câmera até o piso e erguê-la suavemente acima dos olhos na mesma passada. A cabeça motorizada compensa o tilt e o roll de maneira automatizada.
O horizonte permanece nivelado mesmo durante inclinações extremas do poste de carbono. O operador concentra-se exclusivamente no deslocamento e na fluidez da cena.
Longas-metragens premiados utilizam essa capacidade para imergir o público na narrativa visual. Planos-sequência complexos percorrem salas, escadarias e portas estreitas sem exigir rampas ou trilhos mecânicos no chão.
Essa versatilidade demanda operadores altamente treinados e orçamentos elevados de locação. O rig completo supera 30 quilos e requer baterias de 24 volts de alta descarga contínua.
Critérios práticos de decisão para diretores e produtores
A escolha entre Steadicam e gimbal deve basear-se na geografia do cenário, no tempo de preparação e na sensação dramática da cena. Espaços estreitos favorecem o gimbal, enquanto planos-sequência clássicos e movimentos orgânicos pedem a elegância da Steadicam.
Para definir o equipamento ideal na pré-produção do seu projeto audiovisual, avalie os seguintes parâmetros operacionais:
- Topografia e espaço físico da locação: Ambientes apertados como interiores de veículos e vãos de janelas exigem gimbals compactos. Corredores amplos e trajetos abertos favorecem a passarela fluida de uma Steadicam.
- Tempo disponível entre configurações: Produções com trocas frequentes de objetivas de massas desiguais ganham agilidade com gimbals. Pequenos desvios de peso são absorvidos pelas rotinas de autotune dos motores.
- Assinatura estética da câmera: A Steadicam introduz um balanço humano quase imperceptível que respira com os atores em cena. O gimbal gera movimentos perfeitamente retos, ideais para propostas futuristas ou publicidade precisa.
- Resistência a condições climáticas: Filmagens em campos abertos, litorais ou topos de prédios com ventos fortes inviabilizam gimbals sem proteção. A inércia da Steadicam suporta essas correntes de ar sem oscilar.
- Integração com veículos de perseguição: Planos dinâmicos em alta velocidade pedem gimbals com fixação rígida em braços amortecidos, garantindo integridade física e controle angular à distância.
Ao especificar lentes cinematográficas de grande diâmetro, consulte também nosso guia sobre lentes cinema versus lentes fotográficas. Esse cuidado assegura torque adequado aos motores de foco sem desequilibrar o rig.
Para produções que exigem profundidade de campo rasa e foco crítico, entenda a relação entre círculo de confusão e distância hiperfocal. A estabilização perfeita precisa caminhar junta com a nitidez óptica do sensor.
Projetos que avaliam sensores de grande formato podem conferir a análise técnica de Super 35 versus Large Format no cinema digital. Câmeras maiores influenciam diretamente a carga útil exigida do estabilizador.
Para a cadeia de monitoração sem latência no set, analise também o estudo de vídeo sem fio em cinema digital. O foquista precisa acompanhar o operador sem atrasos de transmissão.
Planejamentos corporativos de grande porte encontram diretrizes de contratação em nosso artigo sobre etapas de produção de vídeo institucional. A escolha correta de maquinária evita custos adicionais no orçamento.
Perguntas Frequentes sobre Estabilização no Cinema
Perguntas frequentes esclarecem dúvidas práticas de diretores, produtores e operadores sobre estabilizadores cinematográficos. As respostas abordam física, tempos de calibração, ergonomia e critérios orçamentários para guiar a contratação correta no set.
Qual a principal diferença física entre Steadicam e Gimbal?
A Steadicam utiliza estabilização passiva através de momento de inércia e molas mecânicas no braço do colete. O gimbal motorizado utiliza sensores eletrônicos de orientação e motores elétricos para aplicar força corretiva ativa constante.
Quanto tempo leva para balancear cada sistema no set?
Uma Steadicam bem operada exige entre quinze e trinta minutos para calibração estática e dinâmica precisa. Um gimbal motorizado com marcas prévias equilibra-se em dez a quinze minutos com apoio da calibração automática de software.
É possível usar lentes anamórficas pesadas em gimbals?
Sim, desde que a massa total respeite o limite de carga útil e o torque máximo dos motores em cada eixo. Lentes muito longas podem encostar no braço traseiro do gimbal, exigindo extensores de chassi e contrapesos adicionais.
Por que o vento prejudica mais o gimbal do que a Steadicam?
O vento aplica força contra as superfícies planas da câmera, forçando os motores a trabalharem próximo ao limite de torque. Essa sobrecarga induz oscilações de alta frequência nos motores, enquanto a Steadicam sofre apenas deriva lenta controlada pelo operador.
Vale a pena alugar um ARRI Trinity em vez de uma Steadicam tradicional?
O aluguel compensa quando o roteiro exige transições verticais extremas entre chão e altura dos olhos na mesma tomada sem cortes. Para caminhadas convencionais sem grandes variações de altura, a Steadicam tradicional entrega excelência estética com menor custo de diária.
