Lentes fotográficas de ponta entregam nitidez estática formidável, mas colapsam na narrativa cinematográfica em movimento. Variações imprevisíveis de exposição entre distâncias focais, enquadramentos que pulsam durante puxadas de foco e perda de nitidez durante o zoom arruínam tomadas complexas.
A óptica cinematográfica resolve esses problemas por meio de calibração fotométrica rigorosa, cinemática mecânica de cames helicoidais e grupos ópticos flutuantes. Entender essa física diferencia uma captura amadora de uma produção de padrão internacional.
O que é T-Stop e por que o F-Stop não garante exposição constante
O T-Stop é a medida fotométrica da luz real transmitida pela lente até o sensor, enquanto o F-Stop é apenas uma relação geométrica teórica. Em cinema, dois planos rodados com a mesma abertura F-Stop podem apresentar diferenças visíveis de brilho se as perdas internas de vidro forem distintas.
A física da transmissão óptica é explicada formalmente no estudo técnico da Carl Zeiss sobre F-Stop vs T-Stop e Óptica Cinematográfica. O número f geométrico (N) é definido pela razão entre a distância focal efetiva (f) e o diâmetro da pupila de entrada (D_ep):
N = f ÷ D_ep

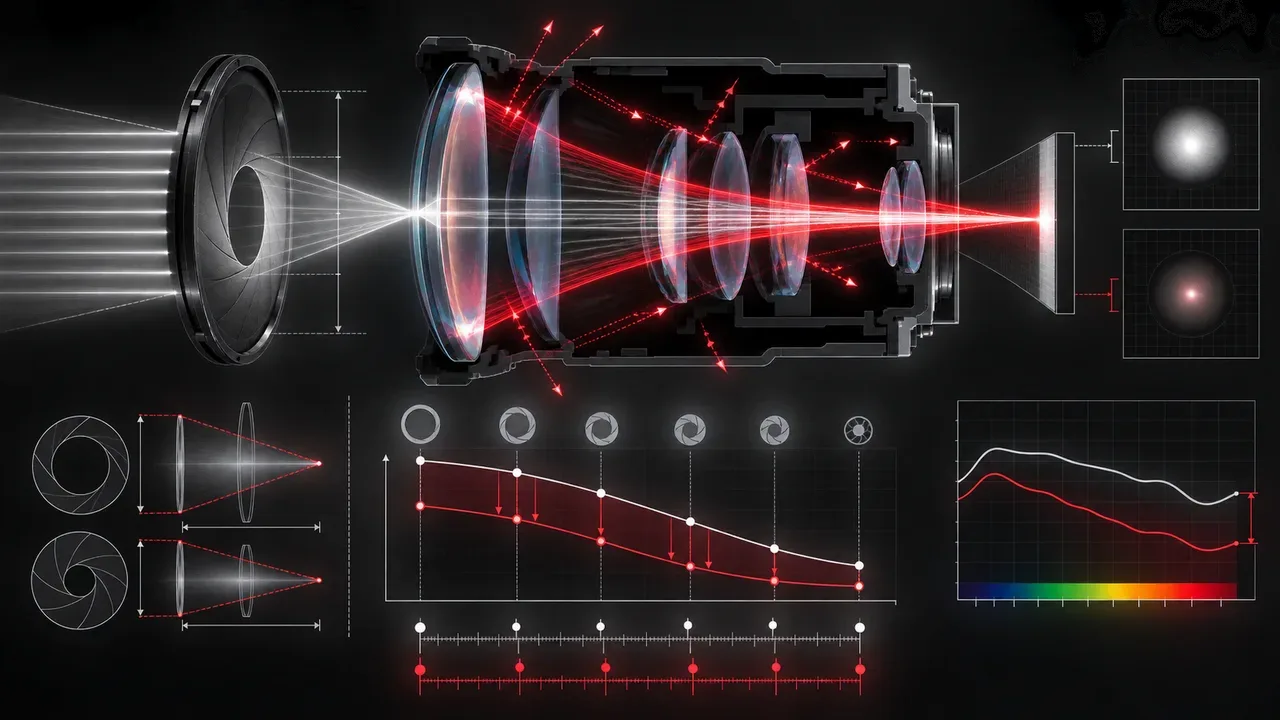

O modelo geométrico assume que todo fóton que entra na lente atinge o sensor sem absorção ou reflexão. No mundo físico, quando a luz incide em cada elemento de vidro, ocorrem reflexões nas interfaces ar-vidro regidas pela Equação de Fresnel:
R = ((n_2 - n_1) ÷ (n_2 + n_1))^2
Para uma interface com índice n = 1.52, a reflexão natural é de aproximadamente 4.26% por superfície. Em uma lente complexa de 18 elementos com 36 interfaces ar-vidro, a perda por reflexão sem revestimento alcançaria quase 80% do feixe luminoso original.
Mesmo com tratamentos antirreflexo multicamada dielétricos (multicoating), cada superfície ainda dissipa entre 0.2% e 0.5% da luz. Além disso, elementos de vidro espessos e cristais de terras raras sofrem atenuação interna descrita pela Lei de Beer-Lambert:
I(x) = I_0 × e^(-α × x)
Onde α é o coeficiente de absorção espectral do material e x é a espessura do feixe. A transmitância total τ (0 < τ ≤ 1) agrega essas duas perdas. O T-Stop (T) corrige essa discrepância fotométrica:
T = N ÷ √τ = f ÷ (D_ep × √τ)
| Lente & Configuração Óptica | Abertura Geométrica (F-Stop) | Transmitância Total (τ) | Abertura Fotométrica Real (T-Stop) | Perda Efetiva de Luz |
|---|---|---|---|---|
| Lente Prime Simples (6 elementos) | f/1.4 | 92% (0.92) | T1.46 | -0.12 EV |
| Lente Prime Cinema (14 elementos) | f/1.4 | 84% (0.84) | T1.53 | -0.25 EV |
| Zoom Fotográfico 24-70mm (18 elementos) | f/2.8 | 74% (0.74) | T3.25 | -0.43 EV |
| Cine Zoom de Alta Performance (22 elementos) | f/2.8 | 71% (0.71) | T3.32 (Calibrado T3.3) | -0.49 EV |
Em uma diária com múltiplas câmeras ou na troca entre uma lente grande-angular e uma teleobjetiva, o T-Stop garante consistência luminosa absoluta sem necessidade de correções artificiais de ganho na suíte de cor.
O que é parfocalidade mecânica e a armadilha do zoom varifocal
Parfocalidade é a propriedade óptica e mecânica de manter o plano focal cravado e nítido enquanto a distância focal do zoom é alterada. Lentes fotográficas comuns são quase sempre varifocais, o que significa que o plano focal se desloca assim que o operador gira o anel de zoom.
A engenharia de zooms de cinema é documentada pela Angénieux Cinematography Optics, pioneira no desenvolvimento de sistemas mecânicos de compensação focal contínua. Em uma lente cinematográfica, múltiplos grupos ópticos internos deslocam-se de maneira não-linear por meio de trilhos helicoidais usinados com tolerâncias submicrométricas.
Δd_foco = |d_plano_focal(f_max) - d_plano_focal(f_min)| = 0
A mecânica interna precisa compensar a expansão térmica dos elementos metálicos e suportar variações extremas de temperatura de set sem introduzir folga mecânica (backlash).
Muitas lentes fotográficas híbridas modernas simulam parfocalidade utilizando atuadores eletrônicos internos (stepper motors). Conforme o fotógrafo mexe no anel de zoom, a câmera tenta recalcular e mover o motor de foco continuamente.
Essa compensação puramente eletrônica introduz limitações severas em tomadas de cinema:
-
Latência de processamento: Durante zooms manuais rápidos (snap zooms), o motor de foco digital não consegue acompanhar o deslocamento em tempo real, gerando quadros borrados.
-
Degradação com motores externos: Se um motor de foco sem fio de alta velocidade estiver engrenado no anel externo, o motor eletrônico interno e o controlador externo entram em conflito mecânico.
-
Impossibilidade de calibração precisa de back-focus: Lentes de cinema utilizam anéis de flange focal ajustáveis com calços de metal (shims) de precisão micrométrica, permitindo zerar desvios de montagem de flange PL e LPL diretamente no colimador óptico.
O que causa o focus breathing e como elementos flutuantes eliminam o efeito
O focus breathing (respiração de foco) é a alteração aparente do ângulo de visão e da magnificação do enquadramento quando o anel de foco é girado entre planos próximos e distantes.
Na óptica fotográfica clássica descrita pela Equação dos Fabricantes de Lentes e pela formulação gaussiana de Gauss e Newton:
1 ÷ f = 1 ÷ d_objeto + 1 ÷ d_imagem
Para focar em objetos próximos em uma lente de bloco único, todo o conjunto de elementos ópticos é movido para a frente, aumentando a distância d_imagem até o sensor. Esse deslocamento atua como um tubo de extensão ou fole macro: a distância focal efetiva aumenta e o fundo encolhe ou expande, criando uma sensação visual de zoom involuntário.
Lentes de cinema eliminam essa respiração por meio de arquiteturas ópticas de foco interno com múltiplos grupos flutuantes (floating elements). Durante a rotação do anel de foco, dois ou três grupos ópticos internos movem-se em direções e velocidades relativas diferentes.
O grupo frontal desloca o plano de nitidez enquanto o grupo compensador traseiro reajusta o cone luminoso, mantendo a distância do ponto principal posterior ao sensor rigorosamente constante:
d_ponto_principal_sensor = constante ⇒ Δ(Ângulo_de_Visao) ≈ 0
Em diálogos dramáticos com puxadas de foco contínuas entre dois atores em planos de profundidade distintos (rack focus), a audiência não percebe nenhuma distorção no enquadramento. A atenção do espectador permanece puramente na atuação e na narrativa dramática.

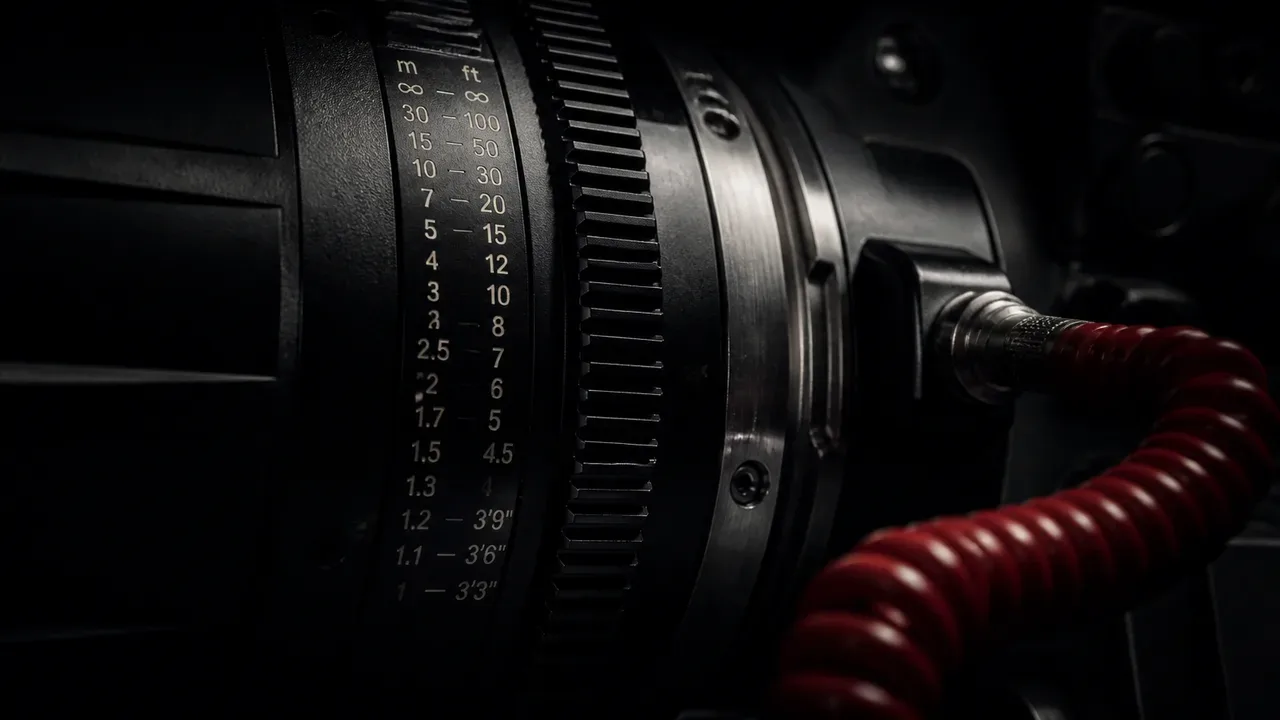

Ergonomia mecânica: curso de foco de 300 graus, engrenagens 0.8 MOD e anel de íris contínuo
A mecânica externa de uma lente de cinema é projetada para integração direta com a equipe de câmera, suportando rotinas de set sob cronogramas intensos e condições extremas.
A especificação de acessórios e sistemas mecânicos padronizados é catalogada pelas diretrizes industriais da ARRI Lens Systems & Mechanical Standards.
| Parâmetro de Construção | Lente Fotográfica Comercial | Lente de Cinema Dedicada | Benefício Prático no Set de Filmagem |
|---|---|---|---|
| Curso Angular de Foco (Throw) | Reduzido (45° a 90°) ou contínuo infinito (focus-by-wire) | Estendido (270° a 300°) com batentes mecânicos rígidos (hard stops) | Precisão milimétrica para o 1º Assistente de Câmera (1st AC) cravar marcas sem perder calibração. |
| Passo das Engrenagens (FIZ) | Superfícies lisas de borracha ou ranhuras plásticas sem dentes | Anéis metálicos com engrenagens usinadas padrão 0.8 MOD (32 Pitch) | Conexão sem folga (zero backlash) com motores sem fio de Foco, Íris e Zoom (ARRI, Preston, Tilta, DJI). |
| Diâmetro Frontal Externo | Variável entre cada modelo da mesma linha (58mm, 67mm, 77mm, 82mm) | Unificado em todo o jogo de lentes (geralmente 95mm, 114mm ou 136mm) | Troca ágil de lentes sem mover a altura do Matte Box, bandejas de filtros 4x5.65" ou bandeiras francesas. |
| Posicionamento Relativo dos Anéis | Posição longitudinal e diâmetro dos anéis mudam a cada distância focal | Posições axiais de foco, íris e zoom idênticas em toda a série de primes | O assistente troca uma lente 24mm por uma 85mm sem precisar reposicionar os motores nos trilhos de 15mm/19mm. |
| Controle de Diafragma (Íris) | Cliques táteis de 1/3 de stop ou ajuste puramente eletrônico na câmera | Anel de íris contínuo e sem cliques (de-clicked), com escala linearizada | Ajustes suaves e imperceptíveis de exposição em planos-sequência (iris pull) entre interior e exterior. |
| Marcações e Escalas | Marcações simplificadas apenas na face superior do barril | Escalas duplas (lados direito e esquerdo) calibradas à mão em metros e pés | Leitura visual imediata pelo operador e pelo foquista em qualquer lado da câmera. |
Protocolos de metadados ópticos: Cooke /i, ARRI LDS e integração com VFX
As lentes de cinema modernas integram sistemas digitais de telemetria avançada que gravam o estado óptico exato quadro a quadro no arquivo bruto (RAW) da câmera.
O padrão pioneiro na indústria é o protocolo aberto Cooke /i Technology da Cooke Optics, ao lado do sistema de alta velocidade ARRI LDS-2 (Lens Data System) e do Zeiss eXtended Data.
Codificadores ópticos absolutos instalados no interior do barril registram:
-
Distância focal e magnificação real: Indicação precisa da distância focal em qualquer ponto de zoom com precisão de frações de milímetro.
-
Abertura T-Stop instantânea: Telemetria da posição exata das lâminas do diafragma para compensação de exposição na pós-produção.
-
Distância de foco e hiperfocal: Cálculo em tempo real da profundidade de campo (DoF) com base no círculo de confusão do sensor.
-
Mapas dinâmicos de distorção radial e vinheta: Coeficientes matemáticos de distorção óptica e queda de iluminação periférica calibrados por comprimento de onda.
Em fluxos de trabalho tradicionais de efeitos visuais (VFX), a equipe de computação gráfica precisava filmar grades quadriculadas (lens grids) e bolhas espelhadas no set para calcular a distorção da lente por aproximação manual.
Com metadados /i ou LDS gravados em cada fotograma, os softwares de rastreamento de câmera (matchmoving) como 3DEqualizer, Nuke e Maya importam as curvas ópticas exatas de forma instantânea.
Na Produção Virtual com volumes de LED (ICVFX), o sistema transmite esses dados via protocolo LiveLink diretamente para a Unreal Engine. O motor gráfico ajusta a perspectiva do cenário 3D no painel de LED e a profundidade de campo virtual com latência subquadro, eliminando distorções de paralaxe entre o mundo real e os elementos digitais de fundo.
Perguntas frequentes sobre lentes de cinema e lentes fotográficas
Por que lentes de cinema são significativamente mais caras que lentes fotográficas de mesma abertura?
Lentes de cinema utilizam barris de alumínio aeronáutico e aço inoxidável com tolerâncias mecânicas na escala de micrômetros, múltiplos grupos de cames lineares para parfocalidade, sistemas flutuantes contra focus breathing, anéis de foco com curso de 300 graus e calibração fotométrica individual para marcação de T-Stops. Enquanto lentes fotográficas são fabricadas em linhas automatizadas de alta escala com componentes plásticos, lentes de cinema passam por montagem e aferição óptica individual em bancada colimadora.
É possível usar lentes fotográficas em produções profissionais de vídeo?
Sim, lentes fotográficas modernas oferecem excelente resolução e fidelidade cromática para documentários de equipe reduzida, vídeos corporativos e produções com foco automático contínuo. No entanto, exigem adaptação com anéis de engrenagem para follow focus, demandam cuidados com o focus breathing em cenas com diálogos e necessitam de correções de exposição na pós-produção caso haja variação de transmitância entre diferentes distâncias focais.
O que significa uma lente ser 'de-clicked'?
Uma lente de-clicked possui o mecanismo de catraca com esferas e molas do diafragma removido ou suavizado. Isso permite que o anel de abertura gire de maneira totalmente contínua, suave e silenciosa, possibilitando ajustes de exposição em tempo real durante a gravação (iris pulls) sem ruídos mecânicos e sem saltos visíveis de luminosidade.
Qual a diferença entre montagem PL e montagem EF/E-Mount em lentes de cinema?
A montagem PL (Positive Lock) é o padrão industrial estabelecido pelo cinema, utilizando um anel de travamento rotativo de quatro aletas de aço pesado que prensa a lente com alta rigidez contra o corpo da câmera sem qualquer folga axial ou rotacional. Montagens do tipo baioneta fotográfica (como EF, Sony E, Canon RF e Nikon Z) foram projetadas para lentes mais leves e podem apresentar microflexões quando conectadas a lentes pesadas com motores de foco potentes ou matte boxes montados em hastes.
Uma lente com T-Stop mais alto deixa a imagem mais escura que uma de T-Stop menor?
Sim. A escala de T-Stops segue a mesma progressão geométrica dos f-stops (T1.4, T2, T2.8, T4, T5.6, T8), onde cada número representa exatamente a metade da quantidade de luz que chega ao sensor em relação ao valor anterior. Um número T-Stop menor (ex: T1.5) indica maior passagem de luz e menor profundidade de campo do que um número T-Stop maior (ex: T4.0).
