No cinema digital de alta resolução, o controle de foco exige domínio das leis da óptica geométrica e ondulatória.
Sensores 4K e 8K revelam desvios imperceptíveis em película analógica. Essa acuidade transformou a rotina da equipe de câmera.
O que é o Círculo de Confusão e por que o cinema 4K e 8K reduziu sua tolerância
O Círculo de Confusão define o diâmetro máximo de uma mancha óptica fora de foco percebida como ponto nítido pelo olho humano.
Ele estabelece o limite entre foco nítido e desfoque na tela. O valor depende do sensor, ampliação e distância de visualização.
Na era da película 35mm, a indústria adotou a convenção de 0.025 mm (25 µm). Esse critério baseava-se na acuidade visual humana padrão de 1 minuto de arco para projeções a duas diagonais de distância.
A cinematografia digital quebrou esse consenso. Monitores OLED de grandes dimensões aproximaram o espectador da imagem masterizada em 4K e 8K.
Sensores modernos utilizam fotossítios muito menores. O sensor ARRI ALEV 4 na ALEXA 35 possui pitch de pixel de 4.65 µm. O Sony Venice 2 opera com 5.94 µm, e a RED V-RAPTOR 8K VV possui pitch de 5.0 µm.
Se o borrão geométrico cobrir múltiplos pixels contíguos, o espectador nota perda visível de definição. Por esse motivo, o CoC crítico contemporâneo recuou para a faixa entre 0.010 mm e 0.015 mm (10 µm a 15 µm).
RELAÇÃO ENTRE FORMATO, DIAGONAL DO SENSOR E CÍRCULO DE CONFUSÃO CRÍTICO:
Formato de Captura Dimensões Úteis Diagonal Útil CoC Histórico CoC Crítico Digital
-----------------------------------------------------------------------------------------------
Película 16mm 10.26 × 7.49 mm 12.70 mm 0.012 mm 0.008 mm (8 µm)
Super 35 4-perf 24.89 × 18.66 mm 31.11 mm 0.025 mm 0.014 mm (14 µm)
ARRI ALEXA 35 (S35) 27.99 × 19.22 mm 33.96 mm 0.025 mm 0.012 mm (12 µm)
Full Frame / LF 36.00 × 24.00 mm 43.27 mm 0.035 mm 0.018 mm (18 µm)
Sony Venice 2 (8.6K) 35.90 × 24.00 mm 43.18 mm 0.035 mm 0.015 mm (15 µm)
RED V-RAPTOR 8K VV 40.96 × 21.60 mm 46.31 mm 0.038 mm 0.015 mm (15 µm)
ARRI ALEXA 65 (65mm) 54.12 × 25.58 mm 59.86 mm 0.050 mm 0.025 mm (25 µm)
O estudo de Hubert Nasse pela Carl Zeiss AG detalha essa base. A regra calcula o CoC por d_diagonal ÷ 1730.
Em sensores digitais, os guias da ARRI Academy trazem o padrão. O CoC deve medir entre duas e três vezes o pitch do fotossítio.
O limite de difração de Rayleigh e a ilusão de fechar a íris além de T8
Fechar a íris além de T8 não aumenta a nitidez útil em sensores digitais; a difração de Fraunhofer espalha a luz e degrada o microcontraste.
Muitos operadores fecham a objetiva para T11 ou T16 buscando maior profundidade de campo. Essa prática ignora a física ondulatória da luz visível.
Quando a frente de onda atravessa a abertura do diafragma, surgem padrões de interferência. O feixe projetado forma a Função de Espalhamento de Ponto, cujo centro é o Disco de Airy.
Pelo critério de Rayleigh para comprimento de onda central (λ = 550 nm), o diâmetro do disco de Airy calcula-se pela relação direta:
d_Airy = 2.44 × λ × N ≈ 1.342 × N µm
Onde N representa a abertura fotométrica calibrada. Quanto mais fechada a abertura, maior o diâmetro do disco de Airy no sensor.
No sensor ALEV 4 da ARRI ALEXA 35, o pitch de pixel é de 4.65 µm. O dobro dessa medida atinge 9.30 µm, limiar de Nyquist do sistema.
O disco de Airy alcança 9.30 µm em N = 9.30 ÷ 1.342 ≈ f/6.93. Em aberturas mais fechadas que T8.0, a mancha difratada engole múltiplos pixels vizinhos.
A difração reduz o microcontraste em frequências espaciais altas (MTF50). A norma ISO 12233:2023 padroniza essa medição. O padrão SMPTE ST 2051 confirma esse limite óptico.
| Abertura (N) | Diâmetro do Disco de Airy (λ = 550 nm) | Relação com Pixel ALEV 4 (4.65 µm) | Comportamento Óptico no Set |
|---|---|---|---|
| T1.4 | d_Airy = 1.342 × 1.4 = 1.88 µm | 0.40× do pixel (sub-pixel) | Domínio de aberrações esféricas da lente. |
| T2.8 | d_Airy = 1.342 × 2.8 = 3.76 µm | 0.81× do pixel (1 fotossítio) | Ponto ideal de nitidez da maioria das primes. |
| T5.6 | d_Airy = 1.342 × 5.6 = 7.52 µm | 1.62× do pixel | Excelente equilíbrio entre profundidade e MTF. |
| T8.0 | d_Airy = 1.342 × 8.0 = 10.74 µm | 2.31× do pixel | Limite crítico de difração para sensores 4K. |
| T11.0 | d_Airy = 1.342 × 11.0 = 14.76 µm | 3.17× do pixel | Queda sensível de acutância em texturas finas. |
| T16.0 | d_Airy = 1.342 × 16.0 = 21.47 µm | 4.62× do pixel | Imagem excessivamente borrada por difração pura. |
A faixa operacional ideal no cinema digital situa-se entre T2.8 e T5.6. Fechar além de T8 gera ganho geométrico ilusório, pago com perda irreversível de microcontraste.
Como deduzir e aplicar a distância hiperfocal em produções cinematográficas
A distância hiperfocal é o foco que maximiza a profundidade de campo. Ela mantém nítidos todos os elementos da metade dessa distância até o infinito.
Quando a equipe ajusta o anel de foco na distância hiperfocal exata (s = H), o plano nítido estende-se continuamente até o horizonte da cena.
A dedução matemática formal deriva da geometria dos cones de luz projetados pela pupila de saída sobre o plano focal.
Pela fórmula exata:
H = (f^2 ÷ (N × c)) + f
Onde f representa a distância focal, N o número de abertura calibrado e c o diâmetro do círculo de confusão adotado.
A distância focal (0.018 m a 0.085 m) é muito menor que a hiperfocal (5 m a 80 m). Por isso, a indústria adota a fórmula prática:
H ≈ f^2 ÷ (N × c)
Para uma objetiva prime de 35mm em abertura T4.0 operando em Super 35 com c = 0.014 mm (0.000014 m):
H ≈ (0.035)^2 ÷ (4.0 × 0.000014) = 0.001225 ÷ 0.000056 ≈ 21.87 m
Ao cravar o foco em 21.87 m, o limite proximal de nitidez aceitável situa-se na metade exata desse percurso:
D_n = H ÷ 2 = 21.87 ÷ 2 ≈ 10.93 m
Todos os elementos cênicos entre 10.93 metros e o infinito (∞) permanecerão com nitidez aceitável na tela.
DISTRIBUIÇÃO DA NITIDEZ NA DISTÂNCIA HIPERFOCAL
Câmera e Lente Limite Proximal Ponto Focado (H) Limite Distal
[======>] (H ÷ 2) (H) (∞)
| | | |
+----------------------------+----------------------------+------------------------->
|<--- Fora de Foco (Blur) --->|<============== Nitidez Aceitável ================>|
0 10.93 m 21.87 m Infinito
As fórmulas gerais derivam da semelhança óptica documentada pela Cooke Optics:
- Limite Proximal (Near Limit —
D_n):D_n ≈ (H × s) ÷ (H + s) - Limite Distal (Far Limit —
D_f):D_f ≈ (H × s) ÷ (H - s)(para distâncias ondes < H) - Profundidade de Campo Total (
DoF):DoF = D_f - D_n ≈ (2 × H × s^2) ÷ (H^2 - s^2)
Em planos fechados e primeiros planos (s << H), a relação simplifica-se para a equação padrão de set:
DoF ≈ (2 × N × c × s^2) ÷ f^2
A profundidade de campo cresce com o quadrado da distância (s^2) e reduz-se com o quadrado da distância focal (f^2).
Equivalência óptica exata entre Super 35 e Large Format
Para manter enquadramento e profundidade entre Super 35 e Large Format, multiplique distância focal e T-stop pelo fator de corte linear.
A migração para sensores de Grande Formato (Large Format / Full Frame) frequentemente provoca desalinhamentos estéticos no set.
O fator de corte linear (Crop Factor — CF) expressa a razão direta entre as diagonais dos formatos:
CF = Diagonal_LF ÷ Diagonal_S35
Para um sensor Full Frame padrão (43.27 mm de diagonal) comparado a um sensor Super 35 clássico (31.11 mm de diagonal):
CF = 43.27 ÷ 31.11 ≈ 1.391 ≈ 1.40
Para manter rigorosamente o mesmo enquadramento em Large Format:
f_LF = f_S35 × CF (uma lente de 35mm em S35 equivale a 50mm em LF: 35 mm × 1.428 ≈ 50 mm).
Para obter rigorosamente a mesma profundidade de campo física:
T_LF = T_S35 × CF (abrir em T2.0 em S35 equivale a fechar em T2.8 em LF: 2.0 × 1.414 ≈ 2.82).
Se a direção de fotografia mantiver o mesmo T-stop nominal nos dois sistemas (mantendo T2.0 em Large Format), ocorrem duas mudanças físicas:
- A profundidade de campo no Large Format encolhe em cerca de 30% (
DoF_LF ≈ 0.70 × DoF_S35). - O diâmetro físico das manchas de bokeh de fundo cresce 43%, produzindo separação volumétrica acentuada.
COMPARAÇÃO DE EQUIVALÊNCIA: SUPER 35 vs. LARGE FORMAT FULL FRAME
Parâmetro Óptico Super 35 Clássico Large Format Equivalente
-----------------------------------------------------------------------------------------------
Diagonal do Sensor 31.11 mm (Referência) 43.27 mm (Fator 1.39×)
Lente Grande Angular 24mm em T2.0 35mm em T2.8
Lente Normal de Cena 35mm em T2.0 50mm em T2.8
Lente Teleobjetiva de Retrato 50mm em T2.0 75mm em T2.8
Ângulo de Visão Horizontal Idêntico em ambos os setups Idêntico em ambos os setups
Profundidade de Campo Útil Idêntica em ambos os setups Idêntica em ambos os setups
Comportamento de Bokeh a T2.0 Bokeh convencional em S35 Bokeh 43% mais amplo em LF
Essa compressão física da profundidade de campo no Large Format exige rigor extremo da equipe de câmera, demandando telemetria eletrônica contínua.
Profundidade de campo no sujeito versus profundidade de foco no sensor
A profundidade de campo mede a tolerância no objeto em metros. A profundidade de foco mede a tolerância mecânica no sensor em micrômetros.
Essa diferenciação geométrica é vital para a mecânica de câmeras, conforme demonstrado pela Schneider Kreuznach.
No espaço da imagem conjugada, o cone luminoso converge para o sensor. O ângulo do feixe depende da abertura numérica da objetiva.
A profundidade de foco simétrica (t) no plano do sensor calcula-se pela equação analítica:
t = 2 × N × c
A tolerância dimensional axial permissível em relação ao bocal mecânico da câmera é de:
±Δz = N × c
Em lentes cinematográficas de grande abertura, essa tolerância torna-se microscópica:
- Lente Zeiss Master Prime T1.3 em Sensor Crítico (
c = 0.010 mm = 10 µm):
t = 2 × 1.3 × 10 µm = 26 µm
±Δz = ±13 µm (0.013 mm) - Lente ARRI Signature Prime T1.8 em Sensor ALEV 4 (
c = 0.014 mm = 14 µm):
t = 2 × 1.8 × 14 µm = 50.4 µm
±Δz = ±25.2 µm (0.025 mm)
Para efeito de comparação, um fio de cabelo humano tem cerca de 70 µm de espessura. Uma folha de papel sulfite padrão mede 100 µm.
A tolerância mecânica de montagem para uma prime em abertura máxima é de meros ±13 a ±25 µm.
A dilatação do flange de apenas 30 µm impede o foco no infinito. Esse desvio térmico arruína o plano na abertura máxima.
Por essa razão, câmeras de cinema profissional incorporam sensores térmicos e exigem calibração de back focus com calços calibrados (shims).
A operação moderna do 1st AC: do cálculo mental ao ecossistema telemétrico LiDAR
O primeiro assistente de câmera moderno substituiu trenas manuais por ecossistemas integrados com telêmetros LiDAR e unidades sem fio programáveis.
Em sensores 8K com lentes luminosas, acompanhar atores em movimento livre exige resposta em tempo real. Monitores compactos de set não revelam desvios de 15 micrômetros com antecedência suficiente.

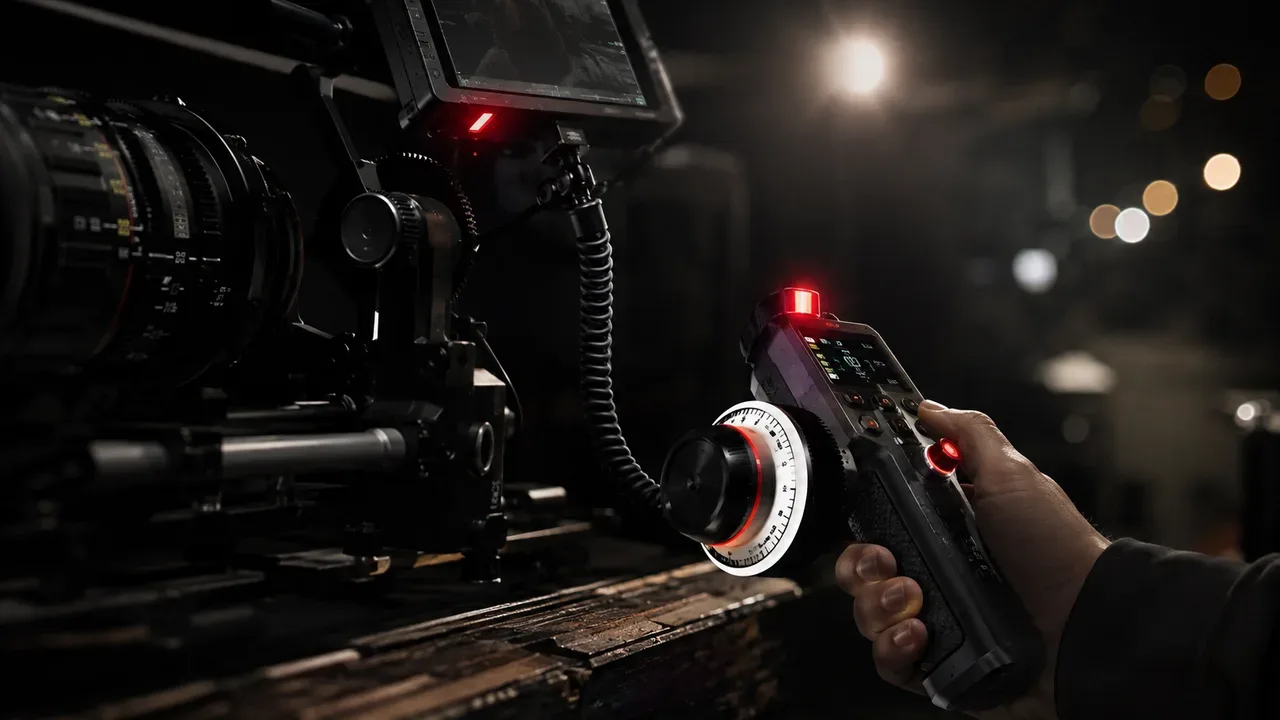

Unidades sem fio como a ARRI Hi-5 e a Preston HU4 comunicam-se com motores de lente via protocolos digitais seriais (ARRI LBUS e LDS-2).
Essas controladoras recebem perfis ópticos mapeados de cada objetiva e processam a profundidade de campo em tempo real. O assistente visualiza gráficos indicando os limites proximal e distal exatos a cada instante.
A evolução mais relevante consolidou-se nos sensores de medição de distância direta no set:
- Sistemas Ultrassônicos (Cine RT, Cinetape): Emitem pulsos sonoros entre 40 kHz e 50 kHz. Sofrem interferências com portas e microfones boom, além de variarem com a temperatura ambiente.
- Sistemas Ópticos LiDAR (DJI Focus Pro LiDAR): Disparam milhares de pulsos de laser infravermelho (
905 nm) por segundo. O sensor projeta até 76.800 pontos, gerando uma nuvem tridimensional contínua.
Algoritmos de visão computacional embarcados identificam rostos e corpos na cena. Eles enviam medições de distância com latência inferior a 15 milissegundos.
Com esses dados em tela, o assistente escolhe o momento de intervir manualmente ou ativar assistência preditiva em planos complexos.
Checklist operacional de calibração óptica para diárias de cinema
Para garantir consistência técnica e foco impecável no set, adote o protocolo operacional da MaxVision:
- Aferição de Flange Focal da Câmera (Back Focus): Verifique a distância mecânica de flange antes do início da diária. Utilize colimador óptico com o corpo da câmera aclimatado à temperatura operacional do estúdio.
- Configuração do CoC na Unidade Sem Fio: Ajuste o círculo de confusão na controladora (ARRI Hi-5 ou Preston) de acordo com o sensor. Use
0.012 mm a 0.014 mmpara Super 35 e0.015 mm a 0.018 mmpara Large Format. - Mapeamento Prévio de Objetivas: Registre os anéis mecânicos de foco e abertura de cada lente na memória da unidade de mão. Utilize anéis magnéticos calibrados para leitura tátil precisa.
- Calibração do Offset do Sensor LiDAR: Meça com trena milimétrica o deslocamento axial e vertical entre a pupila de entrada da lente e o sensor LiDAR.
- Manutenção da Abertura na Faixa Ótima de MTF: Evite aberturas além de T8.0 para escapar do limiar de difração de Rayleigh. Utilize filtros ND internos para manter a íris entre
T2.8 e T5.6.
Perguntas frequentes sobre física de profundidade de campo e hiperfocal
O que acontece se eu focar a lente além da distância hiperfocal?
Se o anel de foco for ajustado além da distância hiperfocal (por exemplo, diretamente no infinito), o limite distal permanecerá no infinito. No entanto, o limite proximal afasta-se da câmera, desperdiçando profundidade de campo útil em primeiro plano.
Por que fechar o diafragma a f/16 em uma câmera 8K não deixa a imagem mais nítida?
Em f/16, a difração de Fraunhofer projeta discos de Airy com diâmetro superior a 21 micrômetros. Em um sensor 8K com pixels de 5 micrômetros, a mancha difratada cobre múltiplos fotossítios contíguos, destruindo o microcontraste em altas frequências.
Qual a diferença entre profundidade de campo e profundidade de foco?
A profundidade de campo representa a margem longitudinal de nitidez no espaço do objeto à frente da câmera, medida em metros ou pés. A profundidade de foco corresponde à tolerância mecânica axial no espaço da imagem no plano do sensor, medida em micrômetros (µm).
Como a equivalência de profundidade de campo funciona entre Super 35 e Full Frame?
Para manter idênticos o enquadramento visual e a profundidade de campo entre Super 35 e Full Frame, multiplique a distância focal e a abertura T-stop pelo fator de corte linear das diagonais dos sensores (aproximadamente 1.4×).
