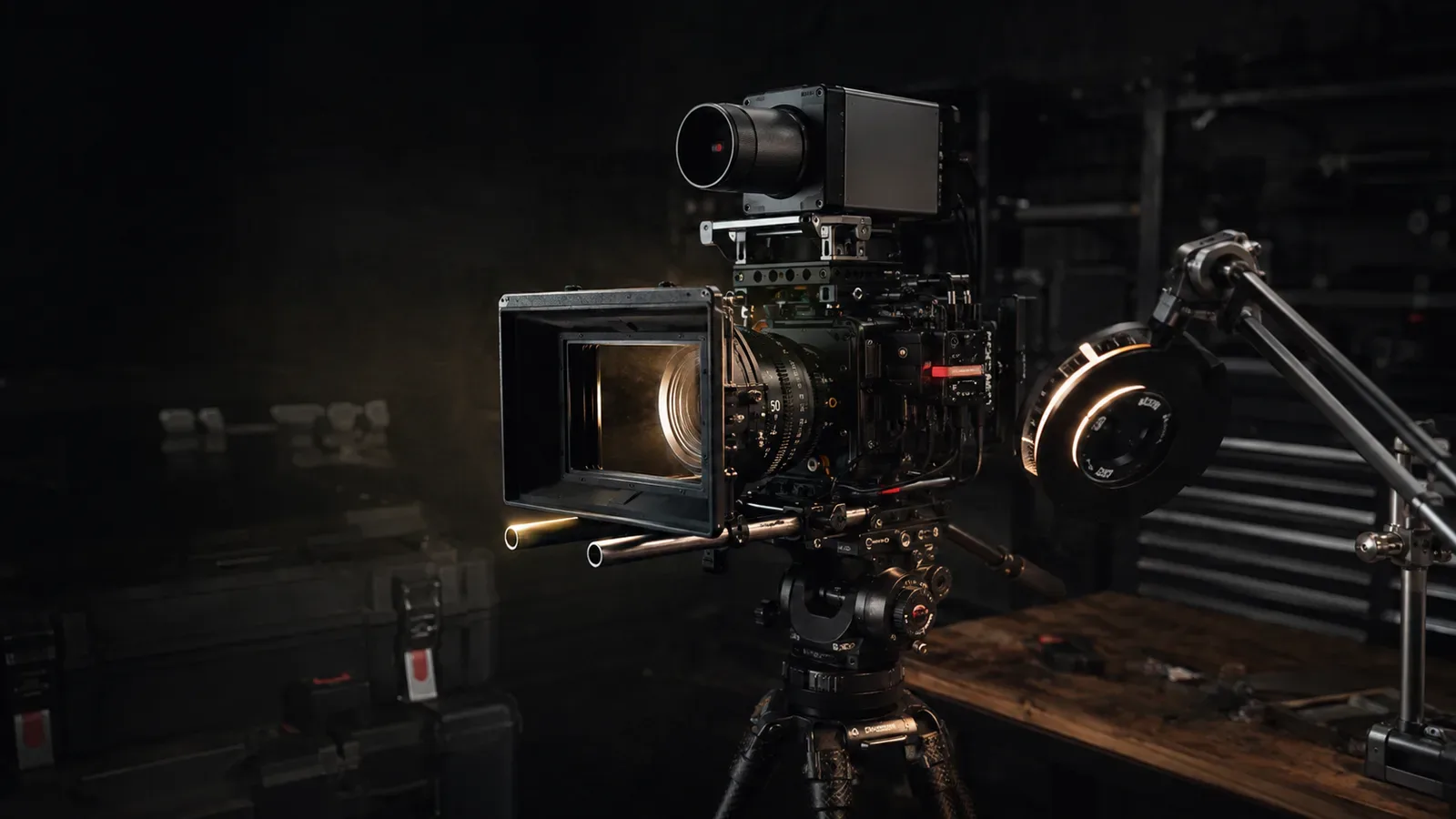

O foco assistido por LiDAR e rangefinders substitui estimativas visuais empíricas por telemetria milimétrica contínua no cinema digital. Essa tecnologia calcula distâncias por tempo de voo (Time-of-Flight) e orienta servomotores com máxima precisão.
Em produções com sensores de Grande Formato, a tolerância focal tornou-se estritamente milimétrica. Quando a profundidade de campo encolhe abaixo de dois centímetros, o assistente de câmera necessita de dados metrológicos para assegurar nitidez crítica.
Por que o Grande Formato Quebrou a Estimativa Manual de Foco?
A transição para sensores de Grande Formato reduziu o círculo de confusão admissível em 4K e 8K para CoC ≤ 0.015 mm. Em lentes cinematográficas rápidas abertas a T1.4, a profundidade de campo total cai para meros doze milímetros a 1.5 metro.
A equação da profundidade de campo sintetiza essa sensibilidade geométrica:
DoF = (2 × N × C × s_0^2) ÷ f^2
Na equação, N é o diafragma, C é o círculo de confusão, s_0 indica a distância do objeto e f representa a distância focal.
Para manter o enquadramento de uma lente 50mm de Super 35, o operador adota uma objetiva de 85mm em Grande Formato. Como a profundidade decai com o quadrado da distância focal, a zona nítida estreita drasticamente.
| Formato do Sensor | Distância Focal Equivalente | Abertura Efetiva | Distância do Objeto | Círculo de Confusão (CoC) | Profundidade de Campo Total |
|---|---|---|---|---|---|
| Super 35 (24.89 × 13.18 mm) | 50 mm | T1.4 | 1.50 m | 0.025 mm | 36.8 mm |
| Large Format (36.70 × 25.54 mm) | 85 mm | T1.4 | 1.50 m | 0.015 mm | 12.3 mm |
| Large Format (36.70 × 25.54 mm) | 135 mm | T1.4 | 1.50 m | 0.015 mm | 4.8 mm |
Com margens inferiores a treze milímetros, a respiração natural de um ator rompe a nitidez dos olhos. Métodos analógicos baseados em fitas métricas e marcas de piso tornam-se frágeis durante movimentos de câmera dinâmicos.
Essa exigência técnica conecta-se com o ajuste de Flange Focal Distance e Back Focus. Havendo desvios micrométricos de calço no bocal, a margem residual de foco é anulada.
Física do Time-of-Flight: dToF vs. iToF no Set de Gravação

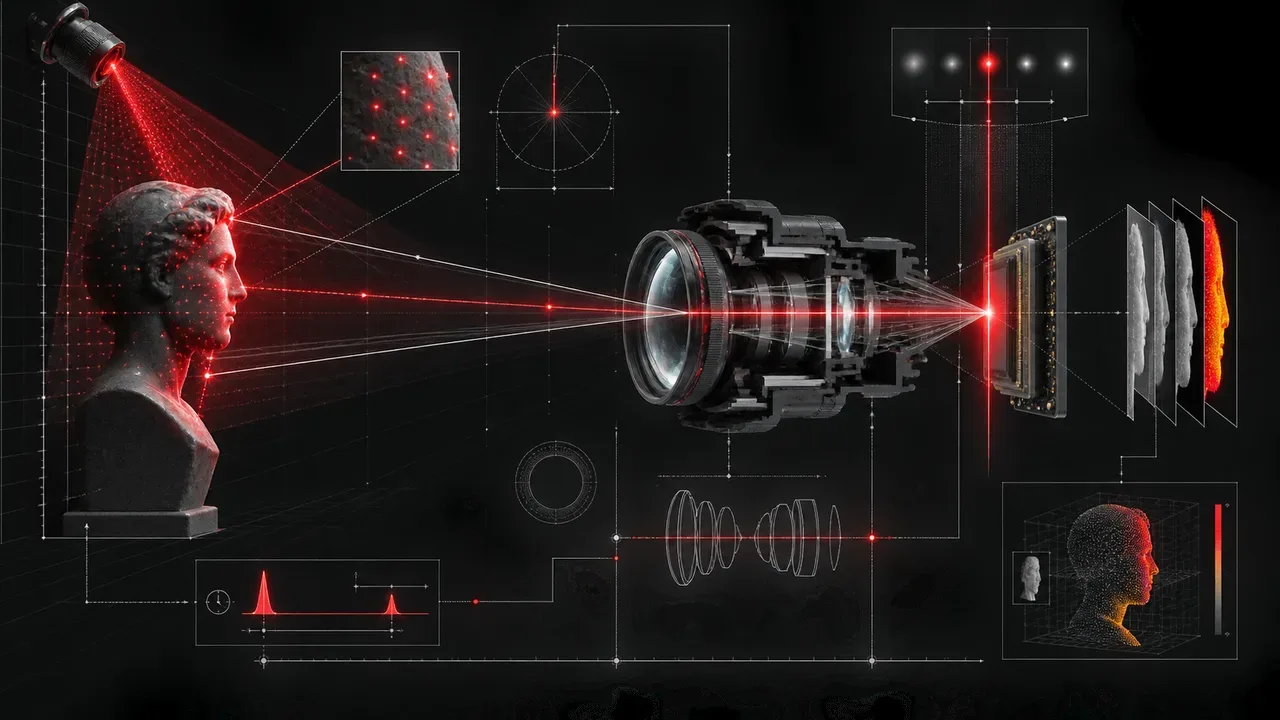

O Time-of-Flight Direto (dToF) mede o tempo exato de trânsito de pulsos laser infravermelhos entre o emissor, o alvo e o sensor óptico. O modelo indireto (iToF) infere distâncias avaliando a modulação de fase de ondas de luz contínuas.
No cinema, o dToF prevalece pela resiliência contra saturação causada por luz solar intensa. A distância linear unidirecional d resulta da fórmula:
d = (c_ar × Δt) ÷ 2
O termo c_ar expressa a velocidade da luz no ar (c_ar ≈ 299.704.644 m/s). O termo Δt define o tempo de trânsito registrado por cronômetros digitais.
Um pulso com intervalo de 1.0 ns traduz-se em uma distância física de 14.99 cm. Circuitos ultrarrápidos computam essa leitura com precisão milimétrica em frações de segundo.
Emissores cinematográficos operam no comprimento de onda de 940 nm por diodos VCSEL. O feixe situa-se no espectro infravermelho próximo e possui certificação Classe 1 segura segundo a Norma IEC 60825-1.
Arranjos de fotodiodos de avalanche de fóton único operam a taxas de trinta quadros por segundo. A nuvem de pontos gerada isola atores em movimento contínuo pelo cenário.
Cinemática de Motores FIZ, Encoders e Barramento LBUS

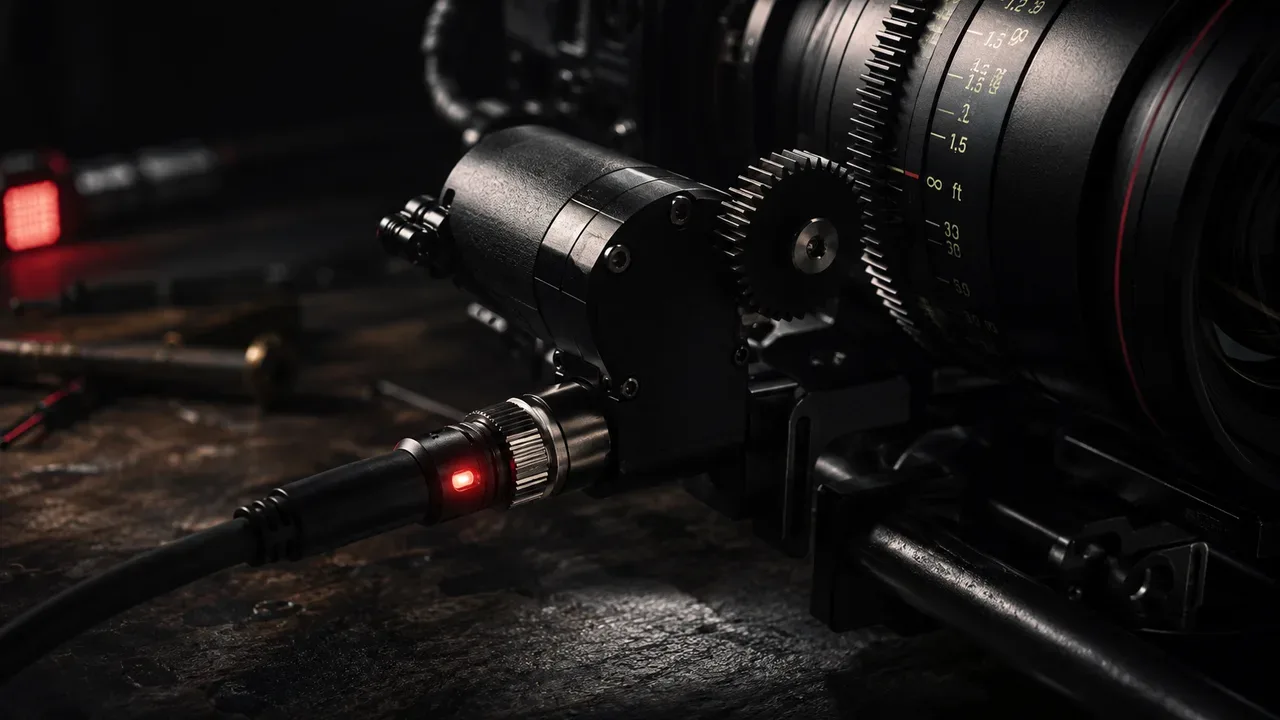

A telemetria óptica exige servomotores velozes e de alto torque para mover os anéis mecânicos de lentes cinematográficas pesadas. Barramentos industriais como o LBUS operam sobre o protocolo CAN 2.0B a 1 Mbps para garantir resposta em tempo real.
A comunicação entre controles como a ARRI Hi-5 Hand Unit e os servomotores utiliza encadeamento serial (daisy-chain). A tensão de trabalho estende-se de 10.5 a 34 V DC.
O ARRI cforce MAX gera 1.2 N·m de torque a 400 dentes por segundo. Seus encoders magnéticos internos atingem 16 bits de resolução.
Essa resolução gera 65.536 passos distintos por volta completa do eixo. Em engrenagens de módulo M0.8 com 50 dentes, o deslocamento tangencial resultante é de apenas 1.92 µm por pulso.
Tal sutileza mecânica elimina transições perceptíveis no deslocamento óptico da lente. O focalista obtém transições de foco suaves e orgânicas durante toda a cena.
O controle ativo baseia-se em malhas PID desenhadas para compensar folgas mecânicas (backlash). Quando o motor inverte o sentido de giro, o firmware recalcula a folga dos dentes instantaneamente.
Essa integridade mecânica complementa as qualidades abordadas em Lentes de Cinema vs. Fotográficas, especialmente a estabilidade de enquadramento sem breathing.
Matriz Comparativa: LiDAR Matricial vs. Telêmetros Ultrassônicos
Sistemas LiDAR matriciais superam telêmetros ultrassônicos tradicionais ao coletar mapas de profundidade tridimensionais densos com milhares de pontos de amostragem. Telêmetros acústicos clássicos emitem feixes cônicos cegos, captando reflexões indesejadas de elementos fora do plano principal.
| Especificação Técnica | DJI Focus Pro LiDAR | Preston Light Ranger 2 (LR2) | ARRI UDM-1 / CineTape |
|---|---|---|---|
| Princípio de Medição | Laser dToF infravermelho (940 nm) com visão computacional | Matriz de feixes pulsados infravermelhos (850–905 nm) | Pulsos acústicos ultrassônicos piezelétricos (40–50 kHz) |
| Resolução Espacial | 76.800 pontos em matriz contínua | 16 zonas horizontais discretas | Feixe único cônico sem discriminação lateral |
| Alcance Efetivo | 0.5 m a 20.0 m | 0.6 m a 15.0 m | 0.6 m a 15.0 m |
| Campo de Visão (FOV) | 65° × 40° (Modo Wide) e 20° × 20° (Tele) | Ajustável via máscaras ópticas (20° a 50°) | Cone de dispersão acústica de 15° a 25° |
| Taxa de Amostragem | 30 quadros por segundo | Maior que 60 Hz internos com overlay SDI HD | 15 a 25 Hz (limitado pela velocidade do som) |
| Feedback Visual do 1st AC | Monitor colorido com nuvem de pontos Top-Down | Barras gráficas verdes e brancas sobre o vídeo SDI | Display numérico de 7 segmentos de LED |
| Sensibilidade Térmica | Imune a ventos e correntes de convecção de ar | Imune a variações atmosféricas de pressão | Altamente vulnerável a correntes de ar e temperatura |
O sistema DJI Focus Pro rastreia atores por visão computacional. Já o consolidado Preston Light Ranger 2 System desenha dezesseis zonas de medição sobre o sinal de vídeo SDI.
Barras verdes indicam que o ator encontra-se perfeitamente no plano focal nítido. Barras brancas orientam correções imediatas para frente ou para trás.
Em contrapartida, telêmetros descritos no ARRI UDM-1 Technical Documentation dependem da velocidade acústica do ar. Correntes térmicas originadas por refletores de alta potência geram desvios expressivos de leitura.
Casos Limites Ópticos: Superfícies Negras, Vidros e Haze Cenográfico
Pulsos de laser em 940 nm sofrem atenuação em veludo negro, reflexão especular em vidros e retroespalhamento por névoa cenográfica. Conhecer essas particularidades previne imprecisões severas de rastreamento em estúdio.
A refletância difusa de tecidos negros densos cai abaixo de 5% no infravermelho de 940 nm. Essa absorção reduz acentuadamente a energia do sinal retornado:
P_ret = P_0 × (ρ ÷ π) × (A_det ÷ d^2) × T_opt^2 × η_det
Nessa equação, P_0 é a potência emitida, ρ é a refletância do alvo e A_det é a área ativa do detector.
Se a energia refletida decai bruscamente, o receptor eleva sua incerteza de cronometragem. O sistema pode apresentar flutuações angulares indesejadas no anel de foco.
Em superfícies envidraçadas e espelhos, a reflexão de Fresnel desvia os pulsos para fora do eixo de recepção. O telêmetro não detecta o obstáculo e mede objetos posicionados atrás da janela.
A névoa cenográfica (haze) causa o fenômeno de espalhamento de Mie. Gotículas de aerossol com diâmetro próximo a 1 µm refletem fótons precocemente, induzindo o motor a focar no ar intermediário.
Em circunstâncias desafiadoras, a equipe deve selecionar o modo de assistência manual (AMF). O focalista aproveita a telemetria gráfica como guia visual, preservando controle mecânico direto sobre o volante.
A estabilidade da imagem captada em movimentos rápidos harmoniza-se com as técnicas de Global Shutter vs. Rolling Shutter e o controle de ruído em Dual Base ISO e DGO.
Protocolo Metrológico de Calibração On-Set e Lens Mapping
A conversão metrológica de distâncias lineares em graus de rotação da lente exige medição de offset, limites de curso e curvas spline não-lineares. Sem essa rotina, leituras métricas perfeitas movem a lente para posições focais incorretas.
O protocolo de calibração em set estrutura-se em três etapas essenciais:
-
Compensação Geométrica de Offset Longitudinal: A equipe mede a distância entre o sensor LiDAR e o plano focal gravado na carcaça da câmera. O valor
Δz_offseté registrado na unidade para descontar a paralaxe longitudinal entre o feixe e o sensor. -
Reconhecimento de Batentes de Fim-de-Curso: O servomotor percorre suavemente o curso mecânico para registrar os limites de torque na distância mínima e no infinito. O procedimento salvaguarda os helicoides internos contra sobrecargas mecânicas excessivas.
-
Mapeamento Spline Não-Linear de Escala: Como os anéis de cinema comprimem distâncias logaritmicamente próximo ao infinito, aferem-se pontos físicos reais com trena laser. O algoritmo interpola as distâncias por curvas polinomiais suaves de Hermite, garantindo suavidade absoluta.
Lentes cinematográficas modernas compartilham metadados em tempo real por meio do Cooke Optics /i Technology Protocol e do sistema ARRI LDS-2. Essas tabelas transmitem curvas ópticas de fábrica à unidade controladora, poupando tempo na troca de objetivas.
Fluxo de Comunicação e Calibração de Foco no Set:
[ Sensor LiDAR ToF 940nm ] ──(Nuvem de Pontos / dToF)──► [ Processador de Tracking ]
│
[ Offset de Plano Focal ] ────────────────────────────────────────┤
▼
[ Perfil da Lente / Lens Map ] ──(Curva Não-Linear)──► [ Cálculo Angular do Motor ]
│
(Barramento CAN / LBUS)
│
▼
[ Hand Unit do 1st AC ] ◄──(Telemetria de Retorno)──── [ Motor FIZ no Anel de Foco ]
Conclusão: Precisão Metrológica a Serviço da Arte Cinematográfica
Sistemas de assistência de foco óptico por LiDAR e rangefinders não substituem a sensibilidade artística do assistente de câmera. Eles operam como ferramentas metrológicas avançadas que eliminam a ansiedade do erro técnico em tomadas complexas.
Dominando o tempo de voo, barramentos LBUS e refletâncias no set, a equipe assegura consistência em produções de alto padrão.
