A escolha entre Global Shutter e Rolling Shutter define o equilíbrio entre fidelidade geométrica do movimento e latitude de alcance dinâmico. No cinema digital, sensores com Rolling Shutter dominam pela alta sensibilidade e baixo ruído. Paralelamente, avanços em sensores 3D Stacked trouxeram o Global Shutter para produções virtuais, drones FPV e efeitos visuais.
1. A Física do Silício: Arquitetura de Pixels 3T/4T vs. 5T/6T

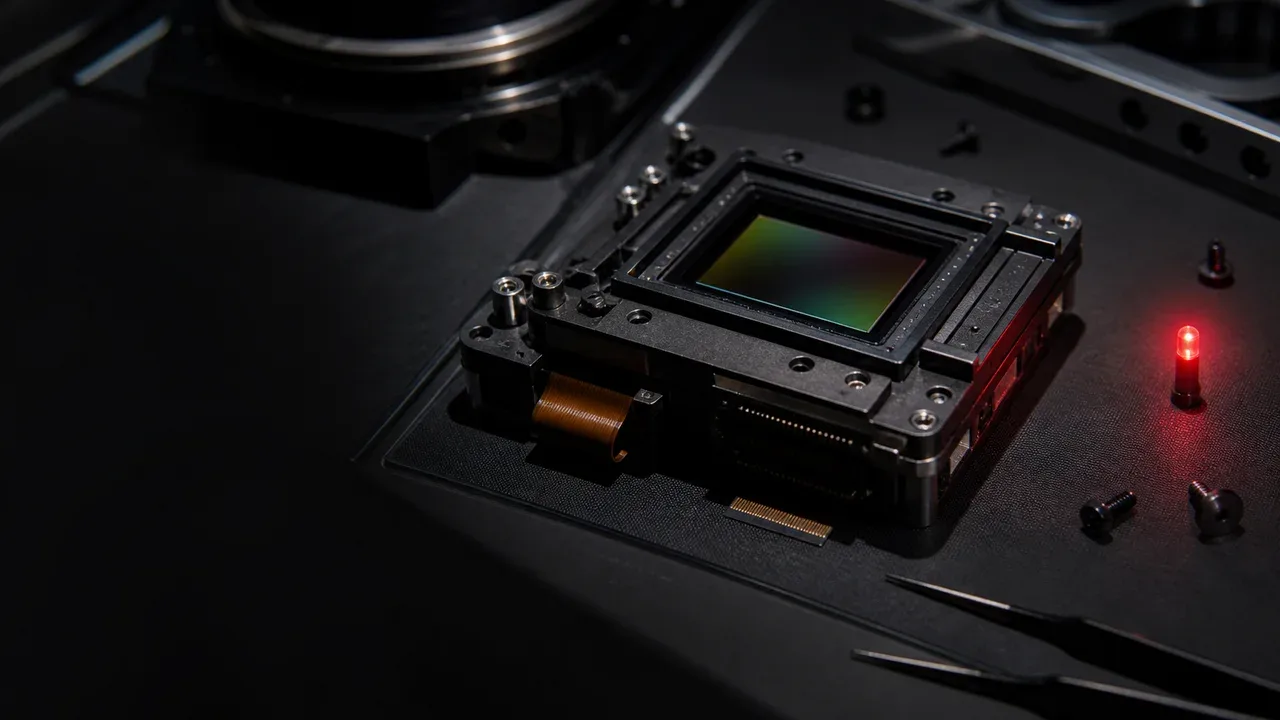

A diferença física entre as duas tecnologias reside no circuito integrado de cada pixel do sensor CMOS (Complementary Metal-Oxide-Semiconductor).
Células 3T e 4T no Rolling Shutter
Nos sensores com Rolling Shutter, cada pixel utiliza 3 ou 4 transistores:
- Fotodiodo Pinned (PPD): Converte fótons em elétrons livres.
- Transfer Gate (TG): Direciona a carga para o nó de difusão flutuante (Floating Diffusion).
- Reset Transistor (RST): Restaura a tensão de referência entre exposições.
- Source Follower (SF): Amplifica o sinal analógico antes da conversão digital.
Como a leitura ocorre linha a linha sequencialmente, o circuito ocupa espaço mínimo. Isso resulta em alto fill factor (área útil de captação de luz no silício). Essa arquitetura possibilita técnicas de amostragem dupla correlacionada (CDS). Isso reduz o ruído de leitura e viabiliza a latitude observada no ARRI ALEV IV e em outros sensores ARRI ALEV.
Células 5T/6T e Memória Analógica no Global Shutter
Para expor todos os pixels simultaneamente, o sensor Global Shutter requer circuitos adicionais em cada célula (5 a 6 transistores):
- Um nó de armazenamento analógico protegido (Memory Node / SN) guarda a carga elétrica de cada pixel ao fim da exposição.
- A leitura sequencial dos barramentos analógico-digitais ocorre a partir dessa memória, enquanto os fotodiodos já podem iniciar o próximo ciclo.
O circuito adicional compete por área no silício com o fotodiodo. Em sensores planos convencionais, isso reduzia o fill factor e aumentava o ruído térmico.
Para contornar essa restrição física, fabricantes desenvolveram sensores 3D Stacked BSI (Back-Illuminated), como a tecnologia Sony Semiconductor Pregius S. O fotodiodo fica na camada superior e os circuitos de memória na camada inferior, conectados por micro-conexões diretas de cobre (Cu-Cu bonding). Câmeras como a RED V-RAPTOR [X] utilizam essa evolução para combinar obturação global com alta resolução.
2. Tempo de Leitura (Readout Time) e Benchmarks de Laboratório
O tempo de leitura (readout time) mede a defasagem temporal entre a primeira e a última linha expostas em sensores Rolling Shutter.
Quanto menor a duração da varredura vertical, menor é a inclinação de linhas verticais em movimentos rápidos de câmera (pans). No Global Shutter, a exposição ocorre simultaneamente em toda a matriz, resultando em defasagem temporal nula entre linhas (0 ms de skew).
A tabela a seguir compila medições laboratoriais de bancada padronizadas pela CineD Lab Tests e dados documentados de engenharia:
| Modelo de Câmera | Tipo de Obturador | Readout Time (ms) | Resolução / Modo | Dynamic Range Útil (SNR=2) |
|---|---|---|---|---|
| RED V-RAPTOR [X] | Global Shutter | 0,0 ms (exposição simultânea) | 8K Full Format (8192×4320) | ~13,0 stops |
| Sony α9 III | Global Shutter | 0,0 ms (exposição simultânea) | 6K Full Frame (6000×4000) | ~11,5 stops |
| ARRI ALEXA 35 | Rolling Shutter | ~6,8 ms | 4.6K 3:2 Open Gate | ~15,8 stops (17 stops SNR=1) |
| Sony VENICE 2 | Rolling Shutter | ~14,5 ms (8.6K) / ~7,8 ms (5.8K) | 8.6K 3:2 / 5.8K 17:9 | ~14,2 stops |
| Sony FX6 / FX3 | Rolling Shutter | ~15,8 ms | 4K UHD Full Frame 16:9 | ~12,4 stops |
| Sony BURANO | Rolling Shutter | ~19,2 ms (8.6K) / ~9,6 ms (Full Frame recortado) | 8.6K 16:9 / 4K s35 | ~13,1 stops |
Fontes de medição: Ensaios de osciloscópio e gráficos Xyla 21 publicados no banco de testes CineD Lab Tests Database e manuais técnicos de fabricantes.
Limiares de Percepção Visual
Na prática cinematográfica, os tempos de leitura produzem diferentes níveis de tolerância:
< 8 ms(Excelente): Deformações geométricas imperceptíveis para olho humano em enquadramentos convencionais de ficção.8 ms a 15 ms(Profissional Padrão): Excelente para planos tripé, dolly e steadycam. Pequena inclinação perceptível apenas em whip pans extremos.> 20 ms(Crítico): Notável distorção em movimentos bruscos, rotação de hélices e filmagens com câmera na mão sem estabilização.
3. Artefatos de Imagem no Cinema: Jello, Skew e Flash Banding
Os artefatos de obturação derivam da diferença cronológica de amostragem entre o topo e a base do fotograma.
Varredura Rolling Shutter (Linha por Linha):
Linha 0001: [T0 = 0,0 ms] ──────────────────────────► Exposição e Leitura
Linha 1080: [T1 = 7,5 ms] ──────────────────────────► Objeto já se deslocou no espaço
Linha 2160: [T2 = 15,0 ms] ─────────────────────────► Posição final capturada
Resultado: Objetos verticais aparecem inclinados (Skew) e vibrações viram ondas (Jello).
Efeito Gelatina (Jello Effect)
O efeito gelatina surge quando vibrações de alta frequência atuam na câmera durante a gravação. Comum em drones FPV e carros de cena, o movimento oscilatório captura cada linha do sensor em fase diferente da vibração. O resultado é uma distorção ondulatória contínua na imagem.
Inclinação Geométrica (Spatial Skew)
Em movimentos rápidos de rotação panorâmica (whip pans), postes, prédios e portas verticais são registrados em posições laterais progressivamente deslocadas. Em sensores com tempo de leitura acima de 15 ms, estruturas retas tornam-se diagonais visíveis durante o movimento.
Divisão de Quadro em Flashes (Flash Banding)
Flashes fotográficos, relâmpagos e luzes estroboscópicas duram frações de milissegundo. Quando o disparo ocorre no meio da varredura vertical, apenas parte das linhas registra o pico luminoso. Isso produz fotogramas divididos horizontalmente entre metades claras e escuras.
4. Produção Virtual (ICVFX) e Sincronismo Genlock SMPTE

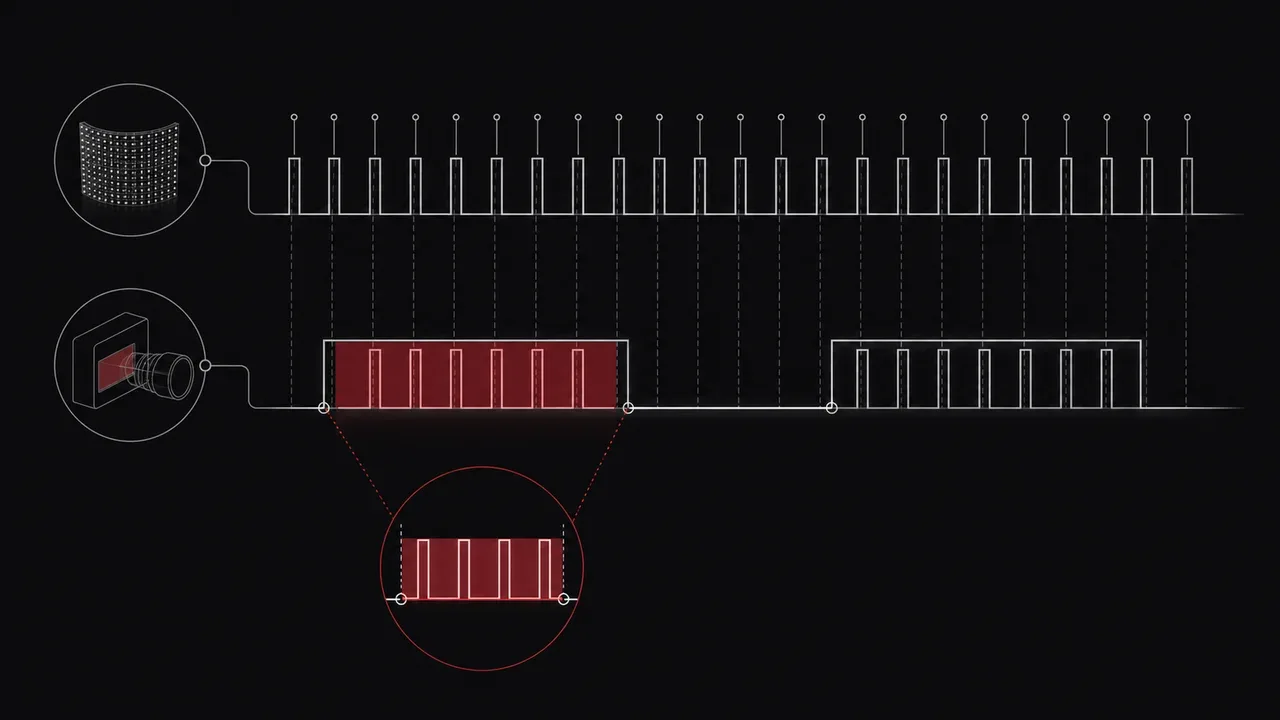

Na Produção Virtual com painéis de LED (ICVFX), o sensor da câmera precisa sincronizar sua leitura com a taxa de atualização dos módulos de exibição.
Os painéis de LED utilizam modulação por largura de pulso (PWM) em frequências de comutação entre 3.840 Hz e 7.680 Hz. Processadores de LED profissionais controlam a taxa de varredura das placas para coincidir com o obturador das câmeras.
Ao filmar painéis de LED com Rolling Shutter lento, o descompasso de varredura gera barras horizontais escuras ou tremulação (flicker).
Para operar com Rolling Shutter em palcos virtuais, adota-se o protocolo SMPTE ST 2059-2. Ele adapta o padrão IEEE 1588 PTP para áudio e vídeo sobre IP.
O Global Shutter simplifica essa operação. Como todos os pixels expõem no mesmo instante, o alinhamento de fase com o painel é direto. Isso reduz artefatos de modulação.
5. Matriz de Decisão: Quando Escolher Cada Tecnologia
A escolha do sensor deve responder aos requisitos de movimento, iluminação e pós-produção do projeto audiovisual.
| Cenário de Produção | Tecnologia Recomendada | Fator Crítico de Decisão | Consequência da Escolha Inadequada |
|---|---|---|---|
| Longas-Metragens / Ficção Dramática | Rolling Shutter rápido (<8 ms) | Máxima latitude em sombras e altas luzes (15+ stops) e textura orgânica. | Perda de alcance dinâmico ao optar por Global Shutter tradicional. |
| Drones FPV de Alta Velocidade | Global Shutter | Ausência de deformação espacial provocada pelas hélices e vibrações do motor. | Vibrações mecânicas (jello) em manobras acrobáticas. |
| Produção Virtual (ICVFX em LED) | Global Shutter ou RS sincronizado ST 2059-2 | Eliminação de faixas de varredura contra os ciclos PWM dos módulos de LED. | Faixas de scanline e cintilação no volume de LED. |
| Placas de Efeitos Visuais (VFX / Tracking) | Global Shutter | Geometria vetorial exata para tracking 3D de pontos e matchmoving sem distorção. | Erros de interpolação e descolamento de malhas 3D no tracking. |
| Eventos ao Vivo e Shows com Estrobos | Global Shutter | Imunidade a cortes horizontais causados por flashes de imprensa e strobes de palco. | Fotogramas cortados com faixas brancas e pretas (flash banding). |
| Planos em Alta Velocidade de Veículos | Global Shutter ou RS <10 ms | Geometria circular preservada em rodas e postes verticais em perseguições. | Rodas com formato oval e inclinação diagonal nos cenários de fundo. |
6. Perguntas Frequentes sobre Obturadores (FAQ)
O que é velocidade de leitura (readout speed) de um sensor?
A velocidade de leitura é o tempo em milissegundos que o sensor CMOS leva para escanear da primeira à última linha do quadro. Valores abaixo de 8 a 10 ms oferecem excelente fidelidade para narrativa. Sensores Global Shutter possuem 0 ms de defasagem temporal entre linhas na exposição.
Por que a ARRI manteve Rolling Shutter na ALEXA 35?
A ARRI utilizou Rolling Shutter no sensor ALEV IV para atingir 17 stops de alcance dinâmico com relação sinal-ruído exemplar. Ao reduzir o tempo de leitura para aproximadamente 6,8 ms, os artefatos de varredura tornaram-se imperceptíveis na grande maioria dos cenários cinematográficos.
O Global Shutter elimina a necessidade de ângulo de obturador (Shutter Angle)?
Não. O Global Shutter define que todos os pixels iniciam a exposição juntos, mas a duração da exposição continua sendo controlada pelo ângulo de obturador. A regra de 180° (ex: 1/48s a 24 fps) permanece como padrão para criar o desfoque de movimento (motion blur) natural.
O que causa o flash banding em filmagens?
O flash banding ocorre quando uma fonte de luz de curtíssima duração, como o flash de um fotógrafo, dispara durante a varredura progressiva do sensor. Apenas as linhas que estavam ativas durante o pulso registram a luz intensa, gerando faixas horizontais divididas no fotograma.
Qual o papel do Global Shutter em palcos de Produção Virtual com paredes de LED?
Painéis de LED atualizam suas matrizes milhares de vezes por segundo via modulação PWM. Em câmeras com varredura progressiva lenta, o descompasso temporal pode colidir com as taxas do painel, criando cintilações ou faixas pretas. O Global Shutter expõe toda a matriz no mesmo instante, garantindo sincronismo estável com o volume de LED.
