Dual Base ISO, DGO e Relação Sinal-Ruído no Cinema Digital

"Filmar sempre no menor ISO possível garante a imagem mais limpa" é uma das regras de bolso mais prejudiciais da cinematografia digital. Em uma câmera moderna equipada com circuitos de ganho duplo, gravar a ISO 6400 produz frequentemente uma imagem com piso de ruído significativamente mais elevado, menor latitude e pior separação cromática do que pular deliberadamente para o segundo ISO nativo a 12800, conforme documentado em análises técnicas da Sony Cine sobre sensibilidade de base dupla e nas publicações de engenharia de sensores de cinema.

O motivo dessa aparente contradição não reside no software de pós-produção nem no julgamento empírico no set: decorre da física do estado sólido dos semicondutores de silício, da modelagem eletrostática do nó de leitura flutuante (Floating Diffusion Node) e do estágio da cadeia onde o sinal analógico de fotoelétrons é amplificado antes da quantização pelo conversor analógico-digital (ADC).

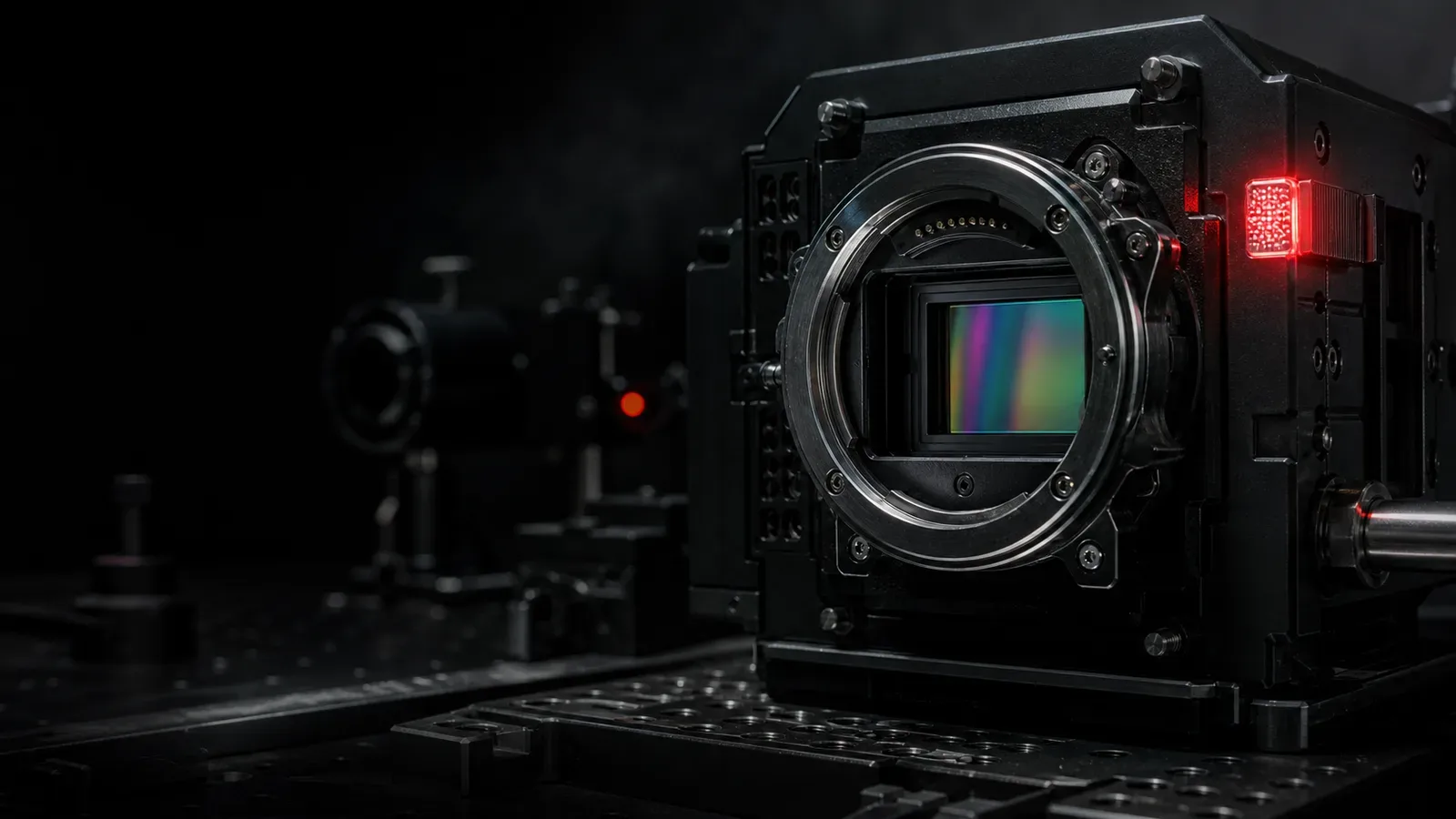

1. O que é ISO no Domínio Digital: Física do Sensor CMOS e Transdução Optoeletrônica

Na película fotoquímica tradicional, a sensibilidade ISO/ASA era uma propriedade química imutável dos grãos de haleto de prata distribuídos na emulsão: grãos maiores retinham mais fótons por unidade de tempo, gerando granulação visível característica.

No cinema digital, um sensor CMOS possui apenas uma resposta óptica fundamental. Essa sensibilidade física intrínseca é governada pela transdução optoeletrônica:

1. Eficiência Quântica (QE(λ)): A probabilidade de que um fóton incidente de comprimento de onda λ gere um par elétron-lacuna no fotodiodo de silício semicondutor.
2. Área Geométrica do Fotosítio (A_pixel): A área física de captação de fótons em cada pixel da matriz do sensor.

Alterar o seletor de ISO na câmera não torna o silício fisicamente mais sensível aos fótons incidentes. A variação de exposição e brilho no domínio digital opera através de dois mecanismos na cadeia de processamento de sinal:

+---------------------------------------------------------------------------------------------------+
|                                CADEIA DE TRANSDUÇÃO NO FOTOSÍTIO CMOS                              |
+---------------------------------------------------------------------------------------------------+
  Fótons Incidentes (hν)
          │
          ▼
  [ Fotodiodo de Silício ] ──► Geração de Fotoelétrons (Carga q · N_e)
          │
          ▼
  [ Nó de Leitura Flutuante (Floating Diffusion) ] ──► Conversão Carga-Tensão: V = q / C_FD
          │
          ▼
  [ Amplificador Analógico de Ganho Variável (PGA) ] ──► Ganho Analógico Pré-ADC
          │
          ▼
  [ Conversor Analógico-Digital (ADC) ] ──► Quantização em Números Digitais (10/12/14/16-bit)
          │
          ▼
  [ Multiplicação Digital / DSP ] ──► Ganho Digital Pós-ADC + Mapeamento de Curva Log

Ganho Analógico vs. Ganho Digital

• Amplificação Analógica Pré-ADC (Analog Gain): O sinal de tensão analógico gerado no fotosítio passa por um amplificador de ganho programável (PGA) antes de ser quantizado. Ao elevar o ganho analógico, amplifica-se o sinal fraco de sombras acima do ruído de quantização do ADC. No entanto, o ruído térmico já presente no nó de leitura também é amplificado na mesma proporção.
• Multiplicação Digital Pós-ADC (Digital Gain): O processador de imagem multiplica numericamente os valores inteiros emitidos pelo ADC (DN_out = DN_in × 2^Δ EV). Esse processo não adiciona informação fotônica ao sinal e amplifica linearmente o piso de ruído térmico já quantizado, além de poder induzir posterização em gradientes sutis caso o processamento não opere em ponto flutuante de alta resolução.

2. O Modelo Eletrostático Teórico de Dual Conversion Gain (DCG)

Para compreender por que sistemas de ganho duplo conseguem reduzir o ruído térmico em sensibilidades elevadas, a física de semicondutores estabelece o modelo didático de Ganho de Conversão Duplo (Dual Conversion Gain - DCG).

O sinal de tensão analógico (V_FD) desenvolvido no nó de leitura flutuante (Floating Diffusion) quando N_e elétrons são transferidos do fotodiodo é expresso pela relação eletrostática fundamental da capacitância:

V_FD = (Q) ÷ (C_FD) = (N_e · q) ÷ (C_FD)

Onde q = 1,602 × 10^-19 C é a carga elementar do elétron e C_FD é a capacitância eletrostática efetiva do nó de leitura. O Ganho de Conversão ($CG$, Conversion Gain) expressa a variação de tensão obtida por elétron individual coletado:

CG = (q) ÷ (C_FD) [muV/e^-]

Em um modelo didático de sensor com capacitância de nó invariável, o dimensionamento eletrostático impõe um compromisso físico entre saturação e piso de ruído:

1. Capacitância Alta (Low Conversion Gain - LCG): Uma capacitância C_FD de maior valor físico resulta em menor ganho de conversão $CG$. O nó acomoda maior quantidade de elétrons antes de saturar (elevada capacidade de poço / Full Well Capacity), retendo ampla latitude em altas luzes. Todavia, pequenas variações em sombras produzem tensões muito baixas, próximas ao piso de ruído térmico dos transistores de leitura.
2. Capacitância Baixa (High Conversion Gain - HCG): Uma capacitância C_FD reduzida gera maior ganho de conversão $CG$. Cada elétron produz variação de tensão expressivamente maior, destacando o sinal fraco de sombras acima do ruído térmico de leitura. Como contrapartida física, o nó satura com menor volume total de elétrons acumulados.

       +------------------- CIRCUITO TEÓRICO DUAL CONVERSION GAIN (DCG) -------------------+
       |                                                                                   |
       |                   ┌───[ Chave Semicondutora DCG ]───┐                             |
       |                   │                                 │                             |
       |   (Nó FD Primário)│                                 │ (Capacitor Auxiliar)        |
       +─────( C_FD1 )─────┴─────────────────────────────────┴─────( C_FD2 )───────────────+
       |                                                                                   |
       |   • MODO HCG (Chave Aberta):  C_total = C_FD1  (Maior Ganho / Baixo Ruído Térmico)|
       |   • MODO LCG (Chave Fechada): C_total = C_FD1 + C_FD2 (Maior Capacidade de Poço)  |
       +-----------------------------------------------------------------------------------+

Em projetos de sensores que adotam arquitetura de conversão dupla comutável, o acoplamento de uma capacitância auxiliar no nó de leitura viabiliza dois patamares analógicos nativos com propriedades distintas, permitindo equilibrar a retenção de altas luzes com a redução do ruído térmico em baixos níveis de sinal.

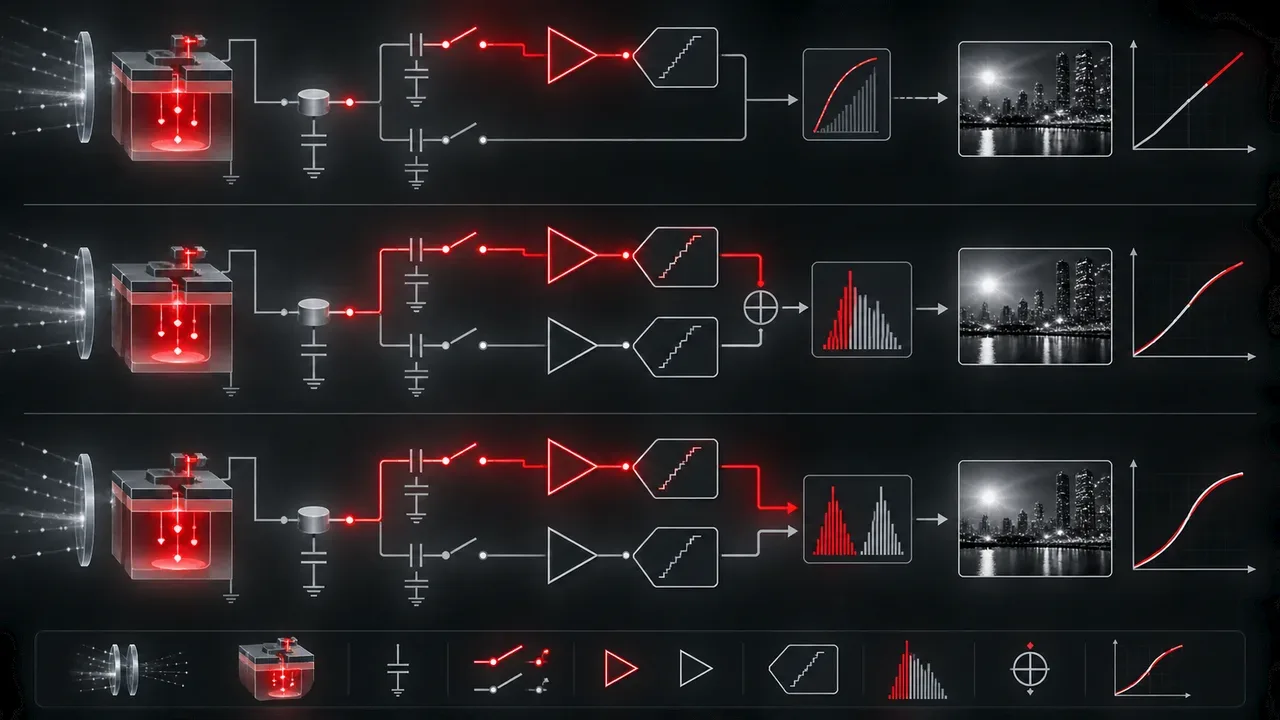

3. As Três Grandes Arquiteturas de Ganho no Cinema Digital

A indústria cinematográfica adota três abordagens principais de engenharia para otimizar o compromisso entre ruído de leitura e alcance dinâmico:

3.1 Dual Base / Dual Native ISO (Comutação Discreta por Modo)

• Exemplos de Câmeras: Sony Cinema Line (FX3, FX6, FX9, VENICE), conforme documentado pela Sony Cine, e Panasonic Cinema Line (VariCam, LUMIX S1H/S5IIX), conforme a Panasonic Pro-AV.
• Mecanismo Operacional: A câmera disponibiliza dois patamares de ISO base discretos para todo o quadro da imagem:
  • Base ISO Baixa: Otimizada para iluminação controlada e cenas de alto contraste, oferecendo máxima retenção de saturação de fotoelétrons em altas luzes (ex: Base 800 em S-Log3 na Sony FX6/FX3, conforme detalhado por Alister Chapman na Sony Cine).
  • Base ISO Alta: Um segundo circuito nativo de alta sensibilidade é acionado. Na Sony FX3 e FX6 em S-Log3, o segundo patamar nativo situa-se em ISO 12800. Embora a implementação exata de hardware de cada fabricante seja mantida sob sigilo de projeto ("closely guarded secret", conforme registrado no artigo técnico da Sony Cine), o resultado operacional comprovado é uma redução drástica do ruído de leitura em relação a aplicar ganho analógico forçado sobre a base inferior.

3.2 Canon Dual Gain Output — DGO (Leitura Simultânea por Pixel)

• Exemplos de Câmeras: Canon Cinema EOS C300 Mark III e Canon EOS C70, documentadas na página oficial da Canon Europe sobre a tecnologia de sensor DGO e no White Paper de Curvas Gamma Canon Log.
• Mecanismo Operacional: O sensor DGO realiza a leitura de cada fotosítio simultaneamente através de dois caminhos analógicos paralelos com ganhos distintos para uma única exposição:
  1. Via Low-Gain (Prioridade de Saturação): Mantém a capacidade de retenção de fotoelétrons para preservar detalhes e texturas em altas luzes sem ceifamento prematuro.
  2. Via High-Gain (Prioridade de Baixo Ruído): Aplica amplificação analógica dedicada antes da conversão para extrair sinais tênues em sombras com reduzido ruído de leitura.
• Fusão em Tempo Real: O processador de imagem combina os dois sinais gerados em um fluxo de dados único em tempo real: as altas luzes derivam da leitura de baixo ganho e as zonas escuras derivam da leitura de alto ganho, viabilizando até 16+ stops de faixa dinâmica declarados em Canon Log 2 sem demandar chaveamento manual de ganho pelo operador.

       +--------------------- ARQUITETURA CANON DUAL GAIN OUTPUT (DGO) ---------------------+
       |                                                                                     |
       |                               ┌───► [ Amplificador Low-Gain  ] ───► [ Conversão 1 ] ──┐
       |   [ Fotodiodo DGO ] ──(Sinal)─┤                                                       ├───┐
       |   (1 Fotosítio / 1 Exposição) └───► [ Amplificador High-Gain ] ───► [ Conversão 2 ] ──┘   │
       |                                                                                           │
       |   ┌───────────────────────────────────────────────────────────────────────────────────────┘
       |   ▼
       |   [ Processamento e Combinação de Sinais em Tempo Real ]
       |   • Altas Luzes: Ponderação da leitura Low-Gain (Preserva Textura / Clipping alto)
       |   • Sombras:     Ponderação da leitura High-Gain (Minimiza Ruído de Fundo)
       |
       |   ───► Saída: Fluxo de dados com faixa dinâmica estendida (até 16+ stops em C-Log2)
       +-------------------------------------------------------------------------------------+

3.3 ARRI Dual Gain Architecture — DGA (Sensores ALEV III e ALEV IV)

• Exemplos de Câmeras: ARRI ALEXA Mini LF (ALEV III) e ARRI ALEXA 35 (ALEV IV), documentadas no White Paper de Dynamic Range da ARRI e na documentação oficial do sistema de câmera ARRI ALEXA 35.
• Mecanismo Operacional: Na arquitetura Dual Gain Architecture (DGA) da ARRI, cada fotosítio alimenta duas vias de amplificação analógica simultâneas com fatores de ganho distintos para cada quadro capturado:
  • Uma via calibrada para reter altas luzes até o limite de saturação do fotosítio.
  • Uma via com amplificação analógica dedicada a elevar os sinais de baixa intensidade luminosa acima do ruído de quantização.
• Reconstrução Linear de Alta Resolução: Os dois canais de sinal são combinados pelo processamento interno em um único fluxo de dados linear de alta precisão. No sensor ALEV IV da ALEXA 35, essa arquitetura entrega 17 stops mensuráveis de alcance dinâmico com transição suave de realces (highlight roll-off) e piso de preto homogêneo, conforme documentado na Seção 4 e Tabela 5 do White Paper da ARRI.

4. Modelo Didático da Relação Sinal-Ruído (SNR) e Dynamic Range

A pureza técnica do sinal capturado no fotosítio é expressa pela Relação Sinal-Ruído ($SNR$, Signal-to-Noise Ratio), fundamental para a qualidade da imagem cinematográfica.

4.1 Modelo Geral de Ruído em Semicondutores CMOS

O sinal útil em elétrons (S) para um número de fotoelétrons gerados N_e é expresso diretamente pela carga acumulada no fotodiodo.

A variância total de ruído (σ_total^2), expressa em elétrons RMS referidos à entrada, é calculada pela soma em quadratura dos componentes de ruído estocásticos e eletrônicos:

σ_total = √(σ_shot^2 + σ_read^2 + σ_dark^2 + σ_quant^2)

1. Shot Noise Fotônico (σ_shot = √(N_e)): Decorre da distribuição quântica discreta de Poisson na chegada dos fótons. Em altas luzes, o shot noise predomina sobre todas as demais fontes de ruído.
2. Ruído de Leitura (σ_read): Ruído térmico Johnson-Nyquist e ruído de cintilação ($1/f$) introduzidos pelos transistores de leitura e pelo nó flutuante. É a fonte de ruído dominante em sombras profundas e baixos níveis de sinal.
3. Ruído de Corrente de Escuro (σ_dark = √(I_dark · t_int)): Geração térmica de portadores de carga durante o tempo de integração do obturador (t_int).
4. Ruído de Quantização (σ_quant = (1) ÷ (√(12))\,LSB): Erro de arredondamento inerente à conversão de um sinal contínuo em níveis discretos no ADC.

A Relação Sinal-Ruído em decibéis (dB) é dada por:

SNR_dB = 20 log_10((S) ÷ (σ_total)) = 20 log_10((N_e) ÷ (√(N_e + σ_read^2 + σ_dark^2 + σ_quant^2)))

4.2 O Paradoxo do ISO: Por que ISO 6400 tem Mais Ruído que ISO 12800 na FX3/FX6?

O comportamento do ruído em câmeras com ganho de base dupla ilustra claramente o impacto da arquitetura de sinal:

+---------------------------------------------------------------------------------------------------+
|                        RESPOSTA DE RUÍDO: BASE 800 (AMPLIFICADA) vs BASE 12800                    |
+---------------------------------------------------------------------------------------------------+
  ISO 800   (Base Nativa Baixa): ──► Ganho Base ──► Ruído Mínimo de Referência
  ISO 3200  (Base 800 + Ganho):  ──► Ganho Analógico Adicional ──► Ruído Térmico Elevado
  ISO 6400  (Base 800 + Ganho):  ──► Ganho Analógico Elevado  ──► Ruído Térmico Significativo

  ISO 12800 (Base Nativa Alta):  ──► Segundo Circuito Nativo ──► Piso de Ruído Redefinido / Limpo

Ao operar na Base 800 e elevar o ISO gradualmente até 6400, a câmera aplica amplificação analógica crescente sobre o sinal analógico pré-ADC. Como consequência, o ruído térmico de leitura de fundo é amplificado na mesma proporção.

Ao comutar o seletor para a segunda sensibilidade nativa em ISO 12800, o sensor ativa o segundo circuito de leitura de alta sensibilidade. O piso de ruído térmico referido à entrada é redefinido para um patamar muito mais baixo, resultando em uma imagem com relação sinal-ruído sensivelmente superior e menor granulação aparente do que em ISOs intermediários como 6400 ou 10000, conforme documentado nas diretrizes técnicas de Alister Chapman na Sony Cine.

5. Distribuição de Dynamic Range: Especificações Oficiais e Escalas de Código

A comparação correta de perfis logarítmicos exige declarar explicitamente a escala de quantização adotada por cada fabricante na respectiva documentação oficial:

               DISTRIBUIÇÃO DE PONTOS DE REFERÊNCIA EM ESCALAS DE CÓDIGO (10-BIT)

   S-LOG3 (Video Range: 64-940): [Piso: 95] ──[41% IRE / 420]── [61% IRE / 627] ──[Clip: 940]
   LOGC4  (Full Range: 0-1023):  [Piso: 0]  ──[28% Full / 288]── [42% Full / 428] ──[Clip: 1023]
   CLOG 2 (Full Range: 0-1023):  [Piso: 0]  ──[40% Full / 407]── [56% Full / 575] ──[Clip: 1023]

Rastreabilidade de Escalas e Metodologia das Curvas

• Sony (S-Log3): Conforme os guias técnicos de exposição da Sony Cine, o S-Log3 posiciona o cinza médio de 18% em 41% IRE (código 420 em escala de 10 bits de vídeo) e o branco de 90% em 61% IRE (código 627). A curva opera em limites de sinal de vídeo legal/narrow onde o sinal de preto situa-se no código 95.
• Panasonic (V-Log): O manual de referência oficial de V-Log/V-Gamut da Panasonic define 42% IRE para 18% de cinza e 61% IRE para 90% de branco, operando na faixa padrão de vídeo.
• Canon (Canon Log 2): Conforme o White Paper de Curvas Gamma da Canon, os valores percentuais são formalizados em escala de dados completa (Full Range 0–100%), onde o cinza médio a 18% corresponde a 39,8% (código 407 em 10-bit, equivalente a 39,2% IRE) e o branco a 90% corresponde a 56,2% (código 575 em 10-bit).
• ARRI (LogC4): No White Paper de Dynamic Range da ARRI, o LogC4 codifica o cinza médio de 18% em 28,0% da escala completa de dados (código 288 em 10-bit). A Tabela 5 do documento oficial demonstra que o valor de branco de 90% (equivalente a $+2,32$ stops acima do cinza médio) atinge 41,87% de sinal (código 428 em 10-bit). Essa opção de engenharia aloca ampla reserva de código para a retenção de realces e preservação de texturas em altas luzes sem saturação precoce.

6. Comparativo Técnico de Arquiteturas de Sensores de Cinema

A tabela abaixo compara as características operacionais comprovadas pelas especificações e documentações técnicas oficiais de cada fabricante:

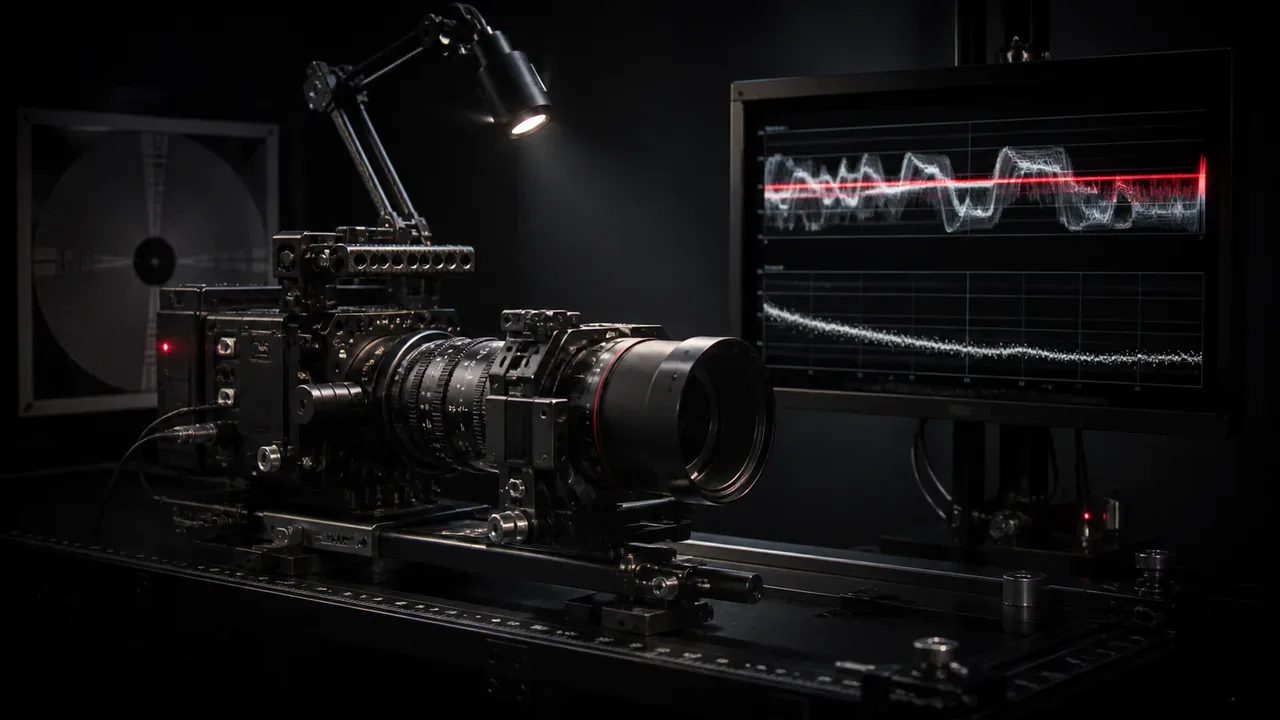

7. Procedimento Recomendado de Teste e Medição de Relação Sinal-Ruído em Bancada

Para diretores de fotografia, operadores de câmera e técnicos de imagem digital (DIT) que necessitam auditar o comportamento de ruído e a resposta dinâmica de uma câmera em ambiente controlado, recomenda-se a seguinte metodologia de bancada:

+---------------------------------------------------------------------------------------------------+
|                        PROTOCOLO DE AUDITORIA DE RUÍDO E SNR EM BANCADA ÓPTICA                    |
+---------------------------------------------------------------------------------------------------+
  [ Câmara com Controle de Luz ] ──► Calibração Térmica do Sensor (Black Shading / APR)
          │
          ▼
  [ Iluminação de Alto Índice de Fidelidade ] ──► Iluminação Homogênea de Cartela de Teste
          │
          ▼
  [ Gravação em RAW / Log 10-bit ou Superior ] ──► Codec Intraquadro sem Redução de Ruído Ativa
          │
          ▼
  [ Análise no DaVinci Resolve / Osciloscópio ] ──► Medição de Desvio-Padrão (RMS) por Patch de Cinza

Protocolo Passo a Passo para Validação de Base ISO

1. Condições Ambientais e Calibração Térmica: Realize o teste em ambiente com temperatura estabilizada após a câmera atingir a temperatura operacional de trabalho. Execute o procedimento de calibração térmica de sensor (Black Shading ou Automatic Pixel Restoration - APR), conforme as instruções do manual da câmera.
2. Iluminação e Alvo de Teste: Empregue iluminadores de espectro contínuo com alta fidelidade cromática para iluminar uniformemente uma cartela de escala de cinza calibrada (como alvos de densidade escalonada ou cartela padrão de 18% de refletância).
3. Parâmetros de Gravação: Grave clipes de teste em formato RAW ou perfil Log nativo em 10-bit (ou superior), com todos os filtros de redução de ruído espacial e temporal da câmera totalmente desativados.
4. Procedimento de Teste Comparativo de Ganho:
   • Passo A: Exponha a cartela no ISO base inferior (ex: ISO 800 em S-Log3) posicionando o patch de cinza 18% exatamente em 41% IRE.
   • Passo B: Mantenha a iluminação inalterada, eleve o ISO para um patamar intermediário amplificado (ex: ISO 6400) e compense a exposição na lente ou com filtro ND para manter o patch em 41% IRE.
   • Passo C: Mude a câmera para o segundo ISO nativo (ex: ISO 12800) e compense adequadamente para manter a mesma referência em 41% IRE.
5. Avaliação Numérica no Software de Gradação: No DaVinci Resolve Studio, analise o osciloscópio de forma de onda (Waveform) com ampliação e amostre o desvio-padrão (σ) de ruído nos canais RGB na região do cinza médio. O gráfico demonstrará que a espessura da linha do sinal (ruído de fundo) é visivelmente mais espessa em ISO 6400 do que no ISO nativo 12800.

8. Diretrizes Operacionais no Set: ETTR vs. Gerenciamento de Latitude

1. Comutação Deliberada de Base ISO: Em corpos equipados com ganho de base dupla, evite forçar ganhos analógicos elevados logo abaixo do segundo patamar nativo. Conforme orientado pela Sony Cine, ao necessitar de sensibilidade em baixa luminosidade, comute diretamente para a Base alta nativa e adeque a exposição com filtros de densidade neutra (ND) ou controle de diafragma.
2. Monitoramento por False Color Calibrado: Utilize False Color com mapeamento específico para a curva Log em uso (ex: 41% IRE para cinza médio em S-Log3, 28% Full para LogC4), monitorando a margem de segurança antes do clipping de altas luzes.
3. Exposição para a Direita (ETTR Controlado): Em cenas com alcance dinâmico contido, sobre-exponha deliberadamente em $+1$ a $+1,5$ stops acima do valor nominal (sem ceifar canais de altas luzes) para maximizar a quantidade de fótons capturados e empurrar o sinal bem acima do ruído de leitura, normalizando o nível na pós-produção.
4. Gerenciamento de Cor em Pós-Produção: No DaVinci Resolve Studio, priorize pipelines gerenciados como DaVinci YRGB Color Managed ou o padrão da indústria ACES (Academy Color Encoding System), garantindo transformações de cor matematicamente precisas ao longo de toda a finalização.

FAQ Técnico: Dúvidas Frequentes sobre Sensores e Ganho

Por que filmar a ISO 6400 pode ter mais ruído que a ISO 12800 na Sony FX3/FX6?

Na Sony FX3/FX6 em modo S-Log3, a ISO 6400 opera aplicando amplificação analógica forçada sobre a Base 800, o que amplifica linearmente o ruído térmico de leitura existente. Ao selecionar a Base nativa de ISO 12800, a câmera comuta para o segundo circuito nativo de alta sensibilidade, redefinindo o piso de ruído térmico para um patamar inferior e entregando uma imagem sensivelmente mais limpa, conforme detalhado nas publicações da Sony Cine.

Qual a diferença entre Dual Base ISO, Canon DGO e ARRI DGA?

O Dual Base ISO opera por comutação discreta entre dois modos de ganho para todo o quadro. O Dual Gain Output (DGO) da Canon lê cada pixel simultaneamente por dois canais analógicos em uma única exposição e combina os sinais no processador, como registrado pela Canon Europe. A ARRI Dual Gain Architecture (DGA) emprega duas vias analógicas paralelas com conversão dedicada para entregar 17 stops de alcance dinâmico no sensor ALEV IV, conforme o White Paper de Dynamic Range da ARRI.

Aumentar o ISO em uma câmera de cinema torna o sensor fisicamente mais sensível à luz?

Não. A sensibilidade física do sensor é fixa e determinada pela transdução optoeletrônica do silício e pela área geométrica do fotosítio. Aumentar o ISO altera o ganho analógico pré-ADC ou multiplica numericamente os valores pós-ADC, redistribuindo a faixa dinâmica em relação ao cinza médio.

Como devo expor em Log para obter a melhor relação sinal-ruído (SNR)?

A melhor relação sinal-ruído é obtida maximizando o sinal fotônico incidente no sensor sem ceifar as altas luzes no canal mais saturado (ETTR controlado). Utilize ferramentas de monitoramento em False Color ou Waveform calibradas para a curva Log em uso (ex: 41% IRE em S-Log3 e 28% Full em LogC4), conforme documentado nos manuais da Sony Cine e da ARRI.

Fontes primárias

Documentação Técnica e Especificações Oficiais

• Sony Cine — What is Dual Base ISO? Technical Analysis
• Sony Cine — The Definitive Sony FX6 Review & Sensor Analysis
• Sony Cine — How to Correctly Expose S-Log3
• Canon Europe — The DGO sensor explained
• Canon USA — White Paper: Canon Log, Canon Log 2 and Canon Log 3 Gamma Curves (PDF Oficial)
• ARRI — ALEXA 35 Camera System and ALEV IV Sensor Architecture
• ARRI — Dynamic Range White Paper (PDF Oficial)
• Panasonic Pro-AV — VariCam Cinema Systems and Dual Native ISO Technology
• Panasonic Pro-AV — V-Log and V-Gamut Reference Manual (PDF Oficial)
• ACES Central — Academy Color Encoding System Documentation

Conclusão e Próximos Passos

Compreender a física do sensor e a arquitetura de ganho no fotosítio transforma a tomada de decisão no set de filmagem. Em vez de operar sob regras de bolso empíricas, a direção de fotografia gerencia a relação sinal-ruído, a comutação de ganho de base dupla (Dual Base ISO, DGO e DGA) e a alocação de latitude de forma deliberada, assegurando imagens com máxima integridade para a etapa de finalização e color grading.

Para produções comerciais, institucionais e cinematográficas que exigem rigor técnico e autoridade visual, a Produtora MaxVision desenvolve fluxos de trabalho completos de captação em cinema digital, consultoria técnica de exposição e pós-produção com gerenciamento avançado de cor. Fale com nossos especialistas no WhatsApp e planeje seu próximo projeto audiovisual com precisão cinematográfica.
