A precisão óptica no cinema digital depende do alinhamento micrométrico entre o flange mecânico da câmera e o sensor de imagem. Uma variação de frações de milímetro compromete a escala de foco e destrói a nitidez em infinito.
Em lentes cinematográficas de grande abertura, a tolerância de profundidade de foco no sensor cai para a escala de micrômetros. O controle do back focus exige metrologia com colimadores, micrômetros de profundidade e calços de precisão (shims).
O que é Flange Focal Distance e como ela difere do Back Focus óptico
A Flange Focal Distance (FFD) é a distância mecânica fixa medida do flange de montagem até o sensor. O Back Focal Distance (BFD) é a distância óptica real do último elemento traseiro ao foco.
Essa distinção geométrica está padronizada na norma internacional ISO 291 para equipamentos cinematográficos. A FFD é uma constante física do corpo da câmera, enquanto o BFD varia conforme a fórmula óptica de cada objetiva.
Lentes grande-angulares utilizam esquemas ópticos retrofoco para afastar o elemento traseiro do obturador ou do filtro. Nesses designs, o BFD óptico supera a própria distância focal nominal da lente.
[ LENTE DE CINEMA ]
│
├─ Plano de Assentamento Mecânico (Flange)
│ │
│ │◄────────── Flange Focal Distance (FFD) ──────────►│
│ │ (Ex.: 52.00 mm no padrão ARRI PL) │
│ │ │
│ │ ┌─ Vidro Protetor / OLPF (Espessura t) │
│ │ │ ▼
│ ▼ ▼ [ PLANO DO SENSOR ]
──┴──┴───────██──────────────────────────────────██████████████████
│◄─ Deslocamento Refrativo Δd ──►│
Em montagens modernas como ARRI LPL e PL, a usinagem do flange possui tolerância de ±0.005 mm. Qualquer desvio além desse limite desalinha as marcações métricas gravadas no anel de foco.
Qual a tolerância micrométrica no plano do sensor e como calcular a profundidade de foco
A profundidade de foco no sensor é calculada por t_focus = 2 × C × N, definindo a tolerância longitudinal do chip. Em grandes aberturas, essa margem mecânica é menor que a espessura de um fio de cabelo.
Na equação física, C representa o círculo de confusão permissível e N o número de abertura efetivo (T-stop). Em sensores Super 35 e Large Format, o círculo de confusão padrão varia entre 0.015 mm e 0.025 mm.
t_focus = 2 × C × N
Considere uma lente prime aberta em T1.4 em sensor Super 35 (C = 0.015 mm):
t_focus = 2 × 0.015 mm × 1.4 = 0.042 mm (42 µm)
A tolerância bilateral aceitável ao redor do plano ideal é de apenas ±0.021 mm (21 micrômetros). Um erro mecânico de 25 µm já desloca o plano focal para fora da zona de nitidez do sensor.
| Abertura (T-Stop) | Círculo de Confusão (C) | Profundidade de Foco Total (t_focus) | Tolerância Bilateral no Sensor |
|---|---|---|---|
| T1.3 | 0.015 mm (S35 4K/6K) | 0.039 mm (39 µm) | ±19.5 µm (±0.0195 mm) |
| T1.4 | 0.015 mm (S35 4K/6K) | 0.042 mm (42 µm) | ±21.0 µm (±0.0210 mm) |
| T2.0 | 0.020 mm (Full Frame 8K) | 0.080 mm (80 µm) | ±40.0 µm (±0.0400 mm) |
| T2.8 | 0.020 mm (Full Frame 8K) | 0.112 mm (112 µm) | ±56.0 µm (±0.0560 mm) |
| T5.6 | 0.025 mm (Large Format) | 0.280 mm (280 µm) | ±140.0 µm (±0.1400 mm) |
Em aberturas fechadas como T5.6 ou T8.0, a profundidade de foco aumenta, mascarando desvios mecânicos. Por esse motivo, toda calibração metrológica de back focus é executada na abertura máxima da lente.
Como o OLPF e vidros internos afetam o caminho óptico e o plano focal
A introdução de filtros de vidro plano-paralelos no cone de luz desloca o ponto de foco para trás por refração. Esse recuo óptico é governado pela relação paraxial Δd = t_vidro × (1 - 1/n).
Nessa equação, t_vidro é a espessura física do vidro e n é o índice de refração do material (n ≈ 1.517 para N-BK7). Conforme documentado nos manuais da RED Digital Cinema, esse fator altera a cota mecânica da montagem.
Δd = t_vidro × (1 - 1 / n)
Para um conjunto de OLPF e vidro de proteção com espessura t_vidro = 2.10 mm e índice n = 1.5168:
Δd = 2.10 mm × (1 - 1 / 1.5168) = 2.10 mm × 0.3407 ≈ 0.715 mm
O feixe óptico converge 0.715 mm além da posição teórica no ar. O projeto mecânico da câmera posiciona o sensor recuado para absorver exatamente essa refração.
Ao substituir o OLPF original por um filtro de espessura distinta, o plano focal muda. Uma diferença de espessura de 0.30 mm no vidro exige ajustar os calços em cerca de 0.10 mm para restabelecer a colimação.
Quais as principais montagens de cinema digital e suas especificações de flange
As montagens cinematográficas diferem em distância focal de flange, diâmetro de garganta e sistema de trava. O padrão PL permanece hegemônico em Super 35, enquanto o padrão LPL expandiu a garganta para grande formato.
O sistema de trava positiva (Positive Lock) comprime o flange da lente uniformemente contra a câmera sem fricção rotativa. Essa compressão axial elimina folgas e garante o paralelismo do plano focal.
| Padrão de Montagem | Flange Focal Distance (FFD) | Diâmetro de Garganta | Cobertura Máxima de Imagem | Tipo de Bloqueio Mecânico |
|---|---|---|---|---|
| ARRI PL | 52.00 mm | 54.00 mm | 43.5 mm (Super 35 / LF) | Positive Lock rotativo 4-lugs |
| ARRI LPL | 44.00 mm | 62.00 mm | 60.0 mm (Large Format / 65mm) | Positive Lock de garganta larga |
| Panavision PV | 54.00 mm | 49.50 mm | 46.3 mm (DXL2 / 35mm) | Trava rosqueada com pino guia |
| Canon EF | 44.00 mm | 54.00 mm | 43.3 mm (Full Frame) | Baioneta de mola / Cinema Lock |
| Canon RF | 20.00 mm | 54.00 mm | 43.3 mm (Full Frame) | Baioneta de 3-lugs / Locking RF |
| Sony E-Mount | 18.00 mm | 46.10 mm | 43.2 mm (Full Frame) | Lever Lock rotativo / Baioneta |
A montagem ARRI LPL reduziu a distância de flange para 44.00 mm e ampliou a garganta para 62.00 mm. Essa geometria permite que projetistas criem lentes telecêntricas menores com menor vinhetação no sensor.
Em sistemas como Sony CineAlta VENICE 2, adaptadores rígidos PL sobre a montagem nativa E-mount mantêm a integridade mecânica de 52.00 mm.
Por que erros de back focus afetam a parfocalidade em lentes zoom de cinema
Lentes zoom de cinema são projetadas para serem parfocais, mantendo o foco fixo durante toda a variação focal. Um erro milimétrico na FFD quebra essa relação entre os grupos ópticos internos.
Na extremidade teleobjetiva (ex.: 100mm), o ângulo estreito facilita a acomodação do foco pelo operador. Ao abrir o zoom para a grande angular (ex.: 18mm), a tolerância angular encurta e a imagem desmancha.
A documentação da Angénieux para lentes Optimo e linha EZ aponta que a grande angular é o elemento mais sensível ao flange. Um desvio de apenas +0.020 mm no calço impede o foco simultâneo em ambas as pontas do zoom.
Em lentes fixas da Carl Zeiss AG e Cooke Optics, o erro de flange faz as marcas de fita no anel divergirem da distância medida a laser.
Como a dilatação térmica altera as dimensões mecânicas no set
Câmeras de cinema enfrentam oscilações térmicas severas entre diárias frias na madrugada e estúdios aquecidos por iluminação pesada. O calor provoca dilatação linear estrutural no chassi metálico da câmera.
A variação dimensional obedece à fórmula ΔL = L_0 × α × ΔT, onde α é o coeficiente de expansão linear do material. Ligas de alumínio aeronáutico (α ≈ 23 × 10^-6 /°C) e magnésio (α ≈ 26 × 10^-6 /°C) sofrem deformação sob calor.
ΔL = L_0 × α × ΔT
Em uma montagem PL de 52.00 mm em alumínio 6061 sob gradiente ΔT = +25 °C:
ΔL = 52.00 mm × (23.0 × 10^-6 /°C) × 25 °C = 0.0299 mm (≈ 30 µm)
Essa expansão de 30 µm supera a profundidade de foco de uma prime em T1.4 (±21 µm). Por isso, chassis de alto padrão usam blocos de montagem em titânio (α ≈ 8.6 × 10^-6 /°C) ou ligas de Invar com estabilização passiva.
| Material de Construção | Coeficiente Linear (α) | Expansão em 52 mm (ΔT = +25 °C) | Estabilidade Térmica em T1.4 |
|---|---|---|---|
| Alumínio Aeronáutico (6061-T6) | 23.0 × 10^-6 /°C | +29.9 µm | Crítica (ultrapassa a tolerância) |
| Liga de Magnésio (AZ91D) | 26.0 × 10^-6 /°C | +33.8 µm | Crítica (ultrapassa a tolerância) |
| Aço Inoxidável (SUS 304) | 16.0 × 10^-6 /°C | +20.8 µm | Limítrofe |
| Liga de Titânio (Ti-6Al-4V) | 8.6 × 10^-6 /°C | +11.2 µm | Estável (mantém o plano dentro da margem) |
| Compósito de Fibra de Carbono | -0.5 a +1.5 × 10^-6 /°C | +1.3 µm | Ultra-estável (imune a variações térmicas) |
Qual o protocolo metrológico passo a passo para calibração com shims

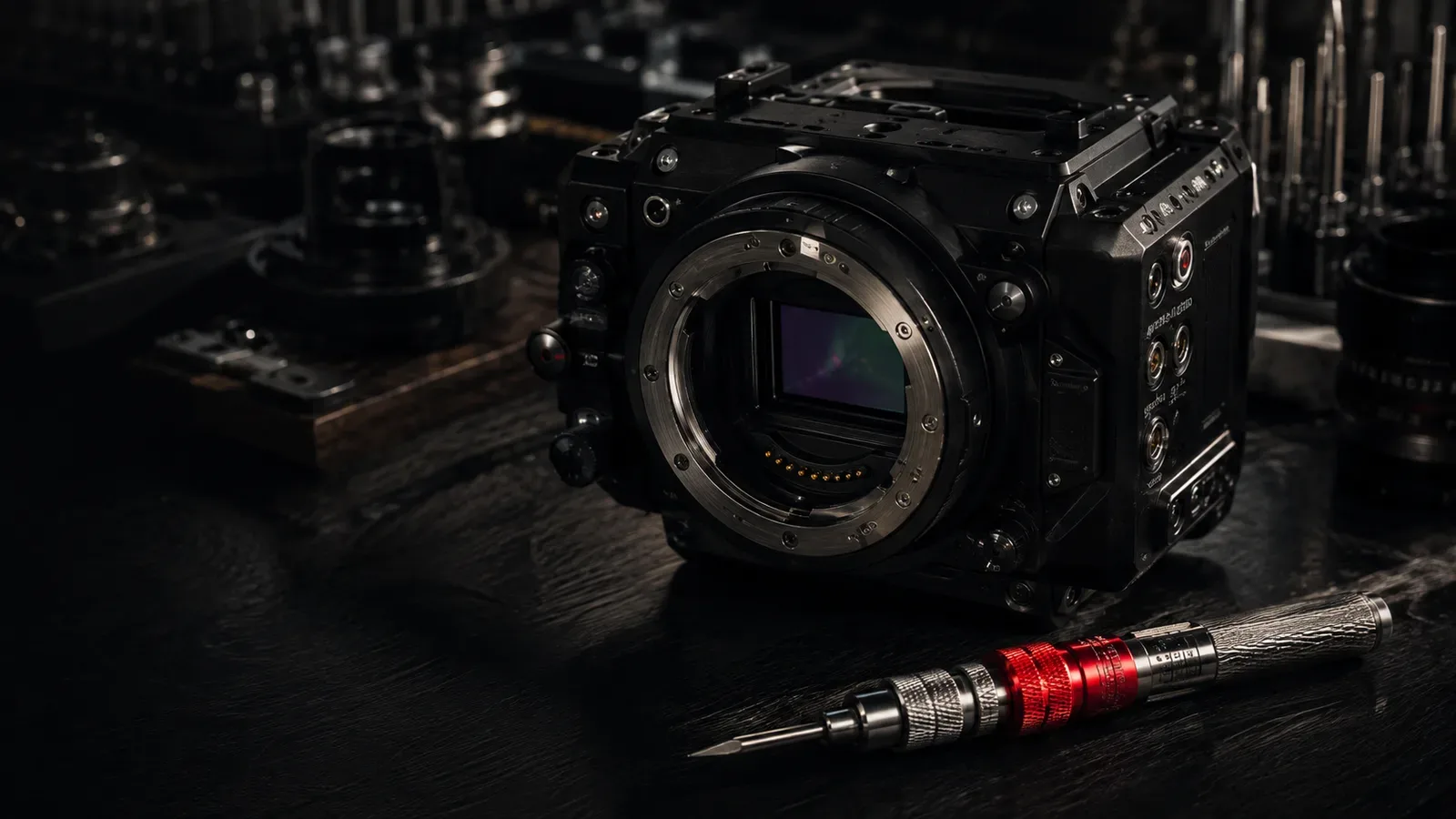

A calibração de montagens em bancada óptica de câmera prep segue um Procedimento Operacional Padrão determinístico. O processo utiliza micrômetros digitais de profundidade, autocolimadores com estrela de Siemens e chaves dinamométricas.

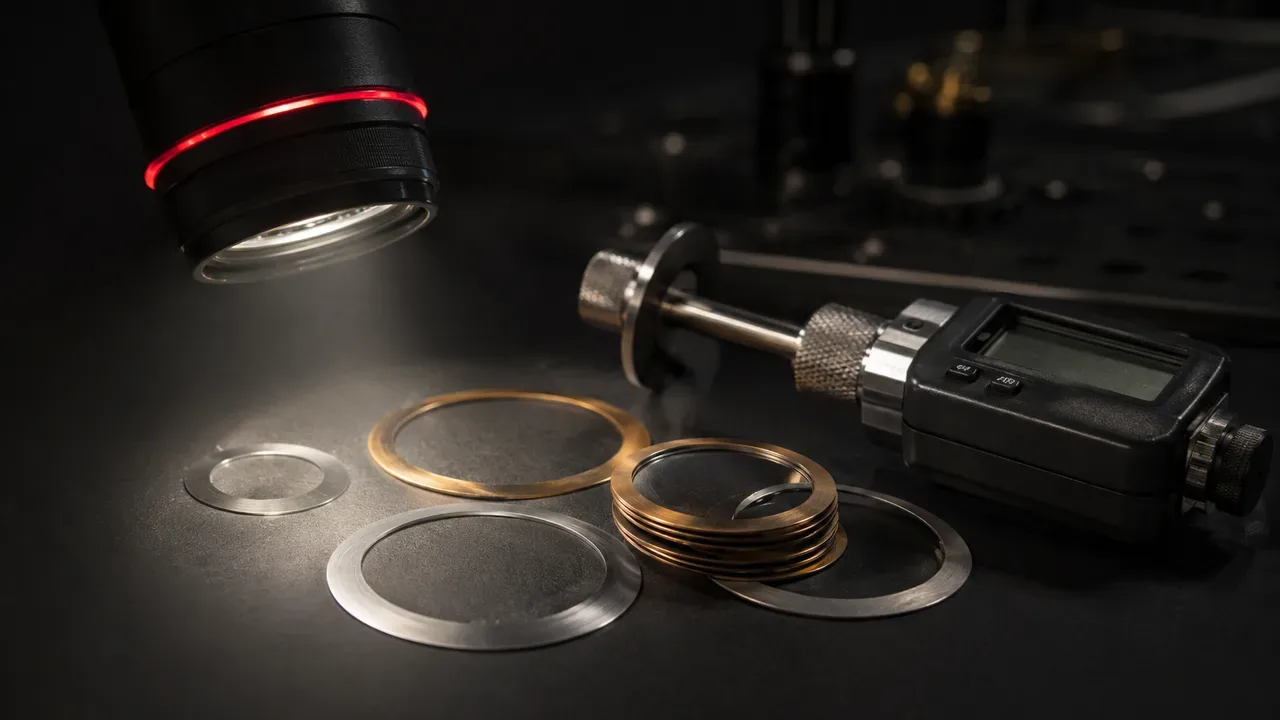

Os pacotes de calços (shim packs) contêm anéis de latão e aço com espessuras padronizadas de 0.010 mm, 0.020 mm, 0.050 mm, 0.100 mm e 0.200 mm. O protocolo visa atingir a cota nominal usando o menor número cumulativo de calços.
[1. Limpeza e Descontaminação]
- Limpar as faces de contato com álcool isopropílico 99.8%.
- Secar com ar comprimido ionizado e inspecionar sob ampliação 10x.
[2. Medição da Cavidade com Micrômetro Digital]
- Zerar o micrômetro no padrão de calibração Invar (52.000 mm).
- Medir a profundidade nos 4 quadrantes cardeais (0°, 90°, 180°, 270°).
- Confirmar se o desvio de planaridade (tilt) é menor que 0.005 mm.
[3. Cálculo e Inserção dos Shims]
- Calcular a espessura necessária: Espessura_Nova = Espessura_Atual + (FFD_Medido - FFD_Nominal).
- Priorizar calços mais espessos para mitigar compressão elástica.
[4. Aperto com Torque Cruzado em Estrela]
- Posicionar os parafusos da montagem sem aperto excessivo.
- Aplicar torque cruzado com torquímetro calibrado a 0.8 N·m.
[5. Verificação Óptica em Autocolimador]
- Montar objetiva prime de referência conhecida e calibrada.
- Mirar na estrela de Siemens e checar a nitidez na marcação de infinito.
O uso de torque assimétrico no aperto deforma o flange e introduz tilt, fazendo um dos cantos da imagem perder nitidez. O aperto cruzado em estrela a 0.8 N·m garante pressão uniforme sobre os calços.
A calibração periódica da Flange Focal Distance assegura que cada lente do kit responda de maneira idêntica no set. O controle micrométrico transforma a mecânica da câmera em uma extensão determinística da visão cinematográfica.
