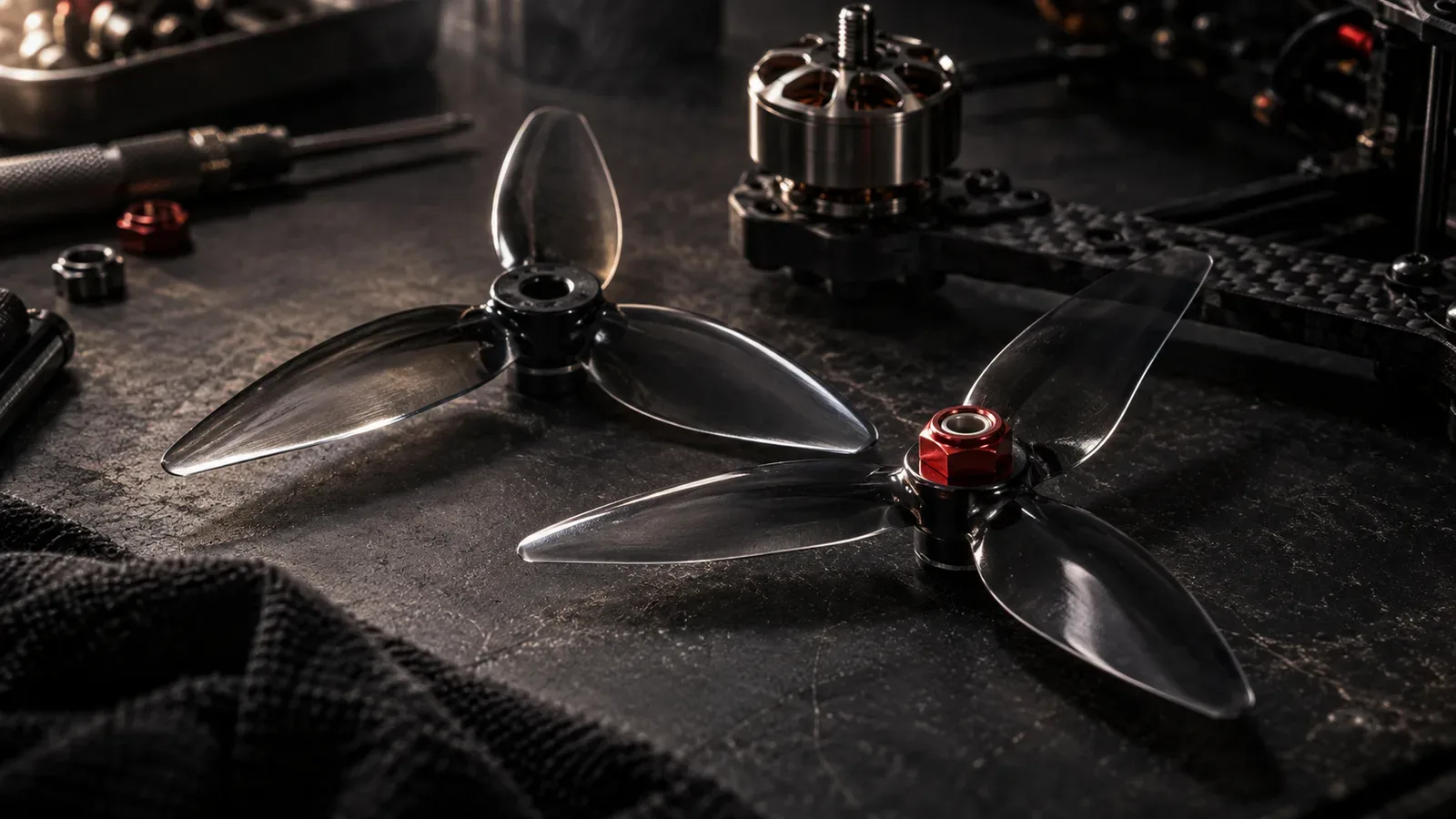

Hélice para drone FPV é o componente que converte torque mecânico do motor brushless em empuxo vetorial para sustentar e direcionar a aeronave.
Ao girar em alta velocidade, cada pá atua como uma pequena asa móvel. O perfil alar gera diferença de pressão entre as faces superior e inferior. Esse diferencial produz empuxo vertical para manobras tridimensionais livres em modo acrobático.
O que significa a numeração da hélice: como decodificar o código 51466 e 5043?
A numeração estampada na face da hélice indica as dimensões de diâmetro e passo geométrico. No formato moderno de cinco dígitos, os dois primeiros números representam o diâmetro em polegadas. Os três números finais expressam o passo em centésimos de polegada por rotação completa.
Uma hélice com inscrição 51466 possui 5.1 polegadas de diâmetro de disco. Segundo as especificações da Gemfan Hobby, esse modelo entrega 4.66 polegadas de avanço linear teórico no ar. A presença de três pás é padrão nessa geometria.
No formato clássico de quatro dígitos, como 5043, a interpretação segue lógica similar. Os dois primeiros dígitos indicam 5.0 polegadas de diâmetro total. Os dois dígitos finais expressam 4.3 polegadas de passo geométrico.
O diâmetro governa a área total do disco aerodinâmico atuador. Discos maiores aceleram um volume superior de ar, entregando mais empuxo estático e sustentação eficiente em voo pairado.
Em contrapartida, hélices maiores demandam maior torque mecânico do rotor do motor. O tamanho do chassi e a distância entre braços limitam o diâmetro máximo utilizável sem colisões.
O passo geométrico, conhecido como pitch, define o ângulo de inclinação das pás. Ele representa a distância teórica percorrida a cada volta completa da hélice no ar.
Passos baixos entre 3.0 e 3.8 polegadas proporcionam aceleração linear suave. Essa característica garante resposta dócil e controle refinado aos comandos dos manetes.
Já passos agressivos acima de 4.5 polegadas alcançam alta velocidade terminal em retas. Esse ganho exige maior entrega de corrente elétrica da bateria e aquece os circuitos.

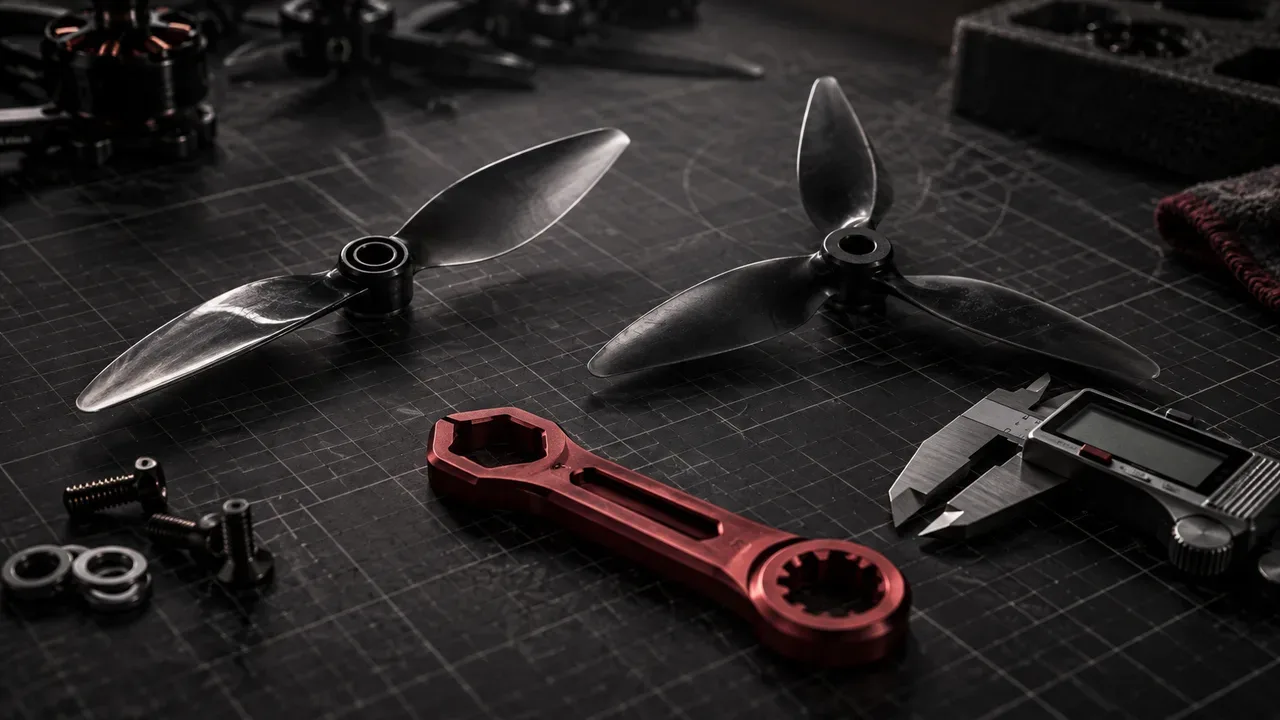

Quantidade de pás: qual é a diferença entre hélice biblade e triblade?
Hélices biblade possuem duas pás e oferecem menor arrasto induzido, garantindo maior velocidade final em retas. Hélices triblade possuem três pás e entregam maior tração em manobras. Elas garantem frenagem dinâmica ágil e estabilidade superior, sendo o padrão no voo livre e cinematográfico.
O número de pás altera diretamente a sustentação e a resposta aos manetes. Conforme dados técnicos da APC Propellers, cada pá extra corta a esteira turbulenta deixada pela anterior.
Por esse motivo, duas pás enfrentam menor resistência viscosa do ar em deslocamentos rápidos. Hélices biblade são comuns em competições de velocidade e voos de longo alcance.
Elas reduzem o consumo contínuo da bateria e estendem a autonomia em trajetos abertos. Para voos retilíneos em velocidade constante, o formato de duas pás é insuperável.
Em contrapartida, as hélices triblade dominam a pilotagem acrobática e o cinema FPV. A terceira pá adiciona área de contato eficaz com o fluxo de ar em manobras dinâmicas.
Isso gera tração imediata ao sair de mergulhos verticais rentes a estruturas e obstáculos. O piloto sente a aeronave presa aos trilhos virtuais do ar.
A resposta de frenagem também é mais eficiente com três pás. Quando o piloto corta a aceleração, a resistência do disco desacelera o drone sem oscilações no horizonte.
Modelos de quatro a seis pás são restritos a microdrones de 2 ou 3 polegadas. Nessas aeronaves compactas com dutos protetores, pás extras compensam o diâmetro reduzido do disco.
| Característica de Voo | Hélice Biblade (2 Pás) | Hélice Triblade (3 Pás) | Hélice Multiblade (4 a 6 Pás) |
|---|---|---|---|
| Aderência em Curvas (Grip) | Moderada com deriva em giros | Excelente com travamento preciso | Máxima em baixa velocidade |
| Velocidade Máxima em Retas | Muito alta com baixo arrasto | Alta com equilíbrio de tração | Moderada a baixa |
| Eficiência e Autonomia | Máxima economia de bateria | Equilíbrio ideal de consumo | Baixa com alto consumo contínuo |
| Resposta de Frenagem | Gradual com maior escorregamento | Rápida e controlada pelo piloto | Instantânea com arrasto acentuado |
| Aplicação Principal | Corridas abertas e longo alcance | Freestyle acrobático e cinema FPV | Cinewhoops e microdrones protegidos |
Sentido de giro CW e CCW: como identificar a rotação e a borda de ataque?
Hélices de drone FPV são fabricadas em pares complementares com orientações de giro opostas, classificadas como horárias ou anti-horárias. A borda de ataque possui perfil espesso e arredondado para cortar o ar primeiro. Já a borda de fuga termina em aresta afilada voltada para trás.
A sigla CW corresponde ao sentido horário, derivado do termo em inglês clockwise. A sigla CCW corresponde ao sentido anti-horário, traduzido de counter-clockwise.
Cada hélice opera exclusivamente na orientação rotacional para a qual seu perfil foi moldado. O ar precisa fluir da borda de ataque em direção à borda de fuga.
Para identificar visualmente a orientação na bancada, apoie a hélice na horizontal. Mantenha a face arredondada do cubo central apontada para cima.
A borda mais espessa e elevada representa a borda de ataque. Ela deve sempre apontar no sentido para onde o motor gira durante a aceleração.
A borda rebaixada e fina direciona a coluna de ar para baixo. Esse deslocamento gera a força de sustentação positiva indispensável para o voo da aeronave.
Instalar uma hélice CW em um motor com rotação CCW impede a decolagem. O conjunto empurrará o ar para cima, colando o quadricóptero no chão e sobrecarregando o motor.
Outro erro frequente envolve montar a hélice de ponta-cabeça no eixo rosqueado. As inscrições numéricas de fábrica precisam sempre apontar para cima, em direção ao céu.
Quando fixada de cabeça para baixo, o aerofólio opera em posição desfavorável. A hélice ainda desloca ar para baixo, mas perde mais de metade do empuxo nominal.

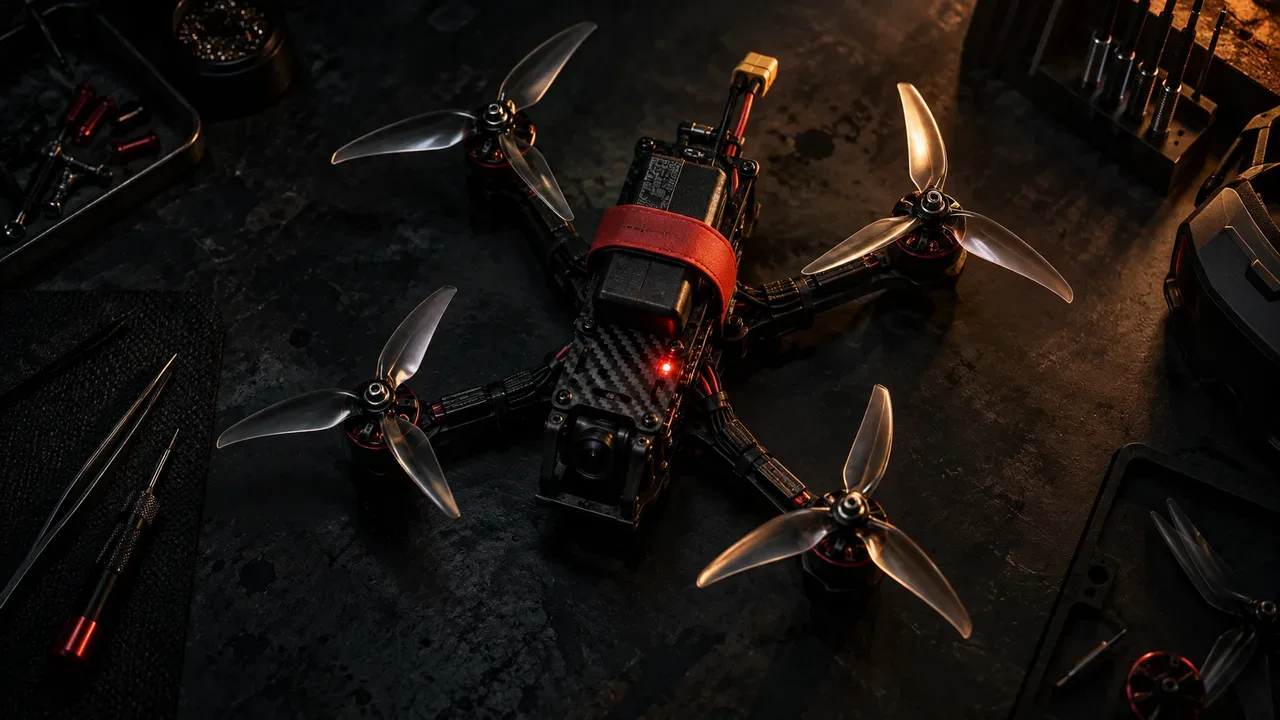

Props In versus Props Out no Betaflight: qual é a melhor configuração de motores?
A configuração Props Out inverte o giro convencional dos quatro motores, fazendo as hélices dianteiras girarem para fora do chassi. Essa mudança expele água, grama e detritos para longe da lente frontal. Além disso, reduz a turbulência sobre o chassi e estabiliza curvas fechadas.
No padrão clássico chamado Props In, as pás dianteiras giram em direção ao centro da estrutura. Essa rotação tende a arremessar folhas cortadas e orvalho diretamente contra a lente FPV.
A configuração Props Out soluciona essa sujeira visual no primeiro voo raso sobre grama. Os detritos são ejetados lateralmente para fora do campo de visão da câmera.
Além da proteção física, o padrão invertido traz vantagens no comportamento aerodinâmico da máquina. Ao girar para fora, o fluxo turbulento das pás não atinge o fluxo dos motores traseiros.
Essa separação atenua oscilações indesejadas no eixo de rotação horizontal da aeronave. Em curvas rápidas de alta velocidade, a resposta aos comandos torna-se estável e previsível.
A inversão requer cuidado com a configuração de software e hardware na bancada. Não basta apenas trocar a posição física das quatro hélices entre os eixos dos motores.
É indispensável inverter o giro elétrico dos motores nas configurações do ESC. Conforme o guia do Betaflight, ative motores invertidos no configurador.
Se o operador mudar a chave digital sem inverter os motores, o drone capotará imediatamente na decolagem. O algoritmo interpretará o erro e ativará o corte de emergência.
| Critério Operacional | Padrão Clássico (Props In) | Padrão Invertido (Props Out) |
|---|---|---|
| Proteção da Lente FPV | Sujeira e grama são puxadas para a câmera | Detritos são arremessados para fora |
| Estabilidade em Curvas Fechadas | Sujeito a vibrações de esteira turbulenta | Linha de voo limpa sem oscilações |
| Colisão Frontal com Obstáculos | Tende a prender e puxar galhos para o chassi | Tende a repelir e afastar galhos finos |
| Configuração no Firmware | Padrão nativo pré-ativado de fábrica | Exige alternar comando no Betaflight e ESC |
| Preferência na Indústria | Montagens industriais antigas | Padrão adotado em freestyle e corridas |
Casamento entre motor, passo da hélice e bateria: como evitar queimar o ESC?
O casamento correto entre motor e hélice exige equilibrar diâmetro e passo aerodinâmico contra a rotação nominal e a tensão da bateria. Hélices com passo acentuado demandam alto torque mecânico, exigindo motores com estator volumoso e controladores capazes de suportar picos intensos de amperagem contínua.
A rotação teórica por volt de um motor sem escovas é expressa pela constante Kv. Em sistemas alimentados por baterias 4S de 14.8 volts nominais, utilizam-se motores entre 2400 e 2750 Kv.
Já em sistemas modernos alimentados por baterias 6S de 22.2 volts nominais, a rotação opera entre 1750 e 1960 Kv. A tensão mais alta permite reduzir a corrente para a mesma potência.
Para entender a base eletromecânica dos sistemas propulsores, consulte o guia sobre o que é motor brushless. Para dimensionar a eletrônica de controle, leia o artigo sobre o que é ESC para drone.
Instalar passo excessivo em motor de alto Kv sob tensão elevada provoca estol aerodinâmico precoce. O ar descola da superfície da pá, dissipando a energia consumida em forma de calor.
Esse aquecimento atinge níveis perigosos nos enrolamentos de cobre do estator. O calor extremo degrada o verniz protetor dos fios, gerando curto-circuito e destruindo os transistores do ESC.
Para voos cinematográficos fluídos com câmeras pesadas, a recomendação padrão envolve hélices triblade 5136 ou 5143. Elas casam perfeitamente com motores 2207 ou 2306 em sistemas 6S.
Essa combinação preserva os circuitos elétricos e assegura modulação suave em todo o curso do manete. Para aprender a planejar sua montagem, confira as orientações em como montar um drone FPV.
Para aprofundar na gestão de energia da aeronave, examine o manual completo sobre bateria para drone FPV. Se deseja dominar a física avançada do fluxo, estude o artigo sobre aerodinâmica de hélices no FPV.
Hélice empenada ou lascada: por que voar com dano queima os motores?
Voar com hélice empenada, trincada ou com as pontas lascadas destrói a simetria de rotação e introduz vibrações mecânicas de alta frequência na estrutura. O giroscópio detecta essas oscilações parasitárias e comanda correções frenéticas no loop PID, sobreaquecendo e inutilizando os motores em poucos minutos de voo contínuo.
Impactos leves contra o solo podem arrancar frações mínimas de plástico das extremidades das pás. Em velocidades periféricas que beiram 600 quilômetros por hora, essa falha gera forças centrífugas desbalanceadas.
A controladora inercial interpreta essa vibração contínua como perturbação real de atitude. Segundo o manual do Betaflight, essa instabilidade sobrecarrega o termo derivativo. As bobinas recebem corrente em alta frequência, gerando superaquecimento imediato.
O calor acumulado derrete o isolamento interno dos enrolamentos de cobre e desmagnetiza os ímãs de neodímio. O motor perde eficiência e passa a vibrar ainda mais intensamente.
O material de fabricação desempenha papel decisivo na segurança de voo do quadricóptero. O policarbonato de alta densidade consagrou-se como padrão absoluto para drones de 5 polegadas.
Esse polímero apresenta alta flexibilidade molecular, entortando sob impacto mecânico sem estilhaçar em arestas cortantes. Ele absorve a energia do choque e preserva a carcaça do motor.
Ao notar uma hélice dobrada ou com bordas mastigadas após uma queda, descarte o conjunto na hora. A tentativa de reaproveitar peças avariadas gera prejuízos elevados em reparos e substituições.
Perguntas Frequentes sobre Hélices de Drone FPV
Como saber se a hélice está montada de cabeça para baixo?
A hélice está na orientação correta quando as inscrições numéricas e a marca do fabricante estão apontadas para cima, em direção ao céu. Se a face côncava inferior estiver visível olhando por cima, a montagem está invertida e perderá a maior parte do empuxo útil.
O que acontece se misturar hélices CW e CCW no mesmo motor?
O motor perderá imediatamente a sustentação necessária porque a hélice de sentido contrário empurrará o fluxo de ar para cima. A controladora detectará perda de equilíbrio no sensor giroscópico, provocando capotamento descontrolado do drone no primeiro toque do manete.
Posso usar hélice de 5.1 polegadas em um drone feito para 5.0 polegadas?
Sim, desde que a distância entre as pontas das pás e os componentes estruturais do chassi mantenha folga mínima de segurança de 3 milímetros. É necessário verificar se as extremidades das pás dianteiras não encostam na lente da câmera FPV ou em cabos soltos.
Qual é a vantagem prática de usar hélices de policarbonato?
O policarbonato combina rigidez aerodinâmica contra flexão em curvas e alta resistência a choques mecânicos repetidos. Em colisões contra solo ou galhos, a pá tende a entortar levemente sem quebrar, permitindo que o piloto realize pousos de emergência controlados.
Por que a configuração Props Out protege a lente da câmera?
Na configuração Props Out, o sentido de giro das pás frontais arremessa o fluxo de ar e os detritos para as laterais do quadricóptero. Dessa forma, respingos de orvalho, terra e fragmentos de grama cortada são ejetados para longe do campo visual frontal da câmera.
