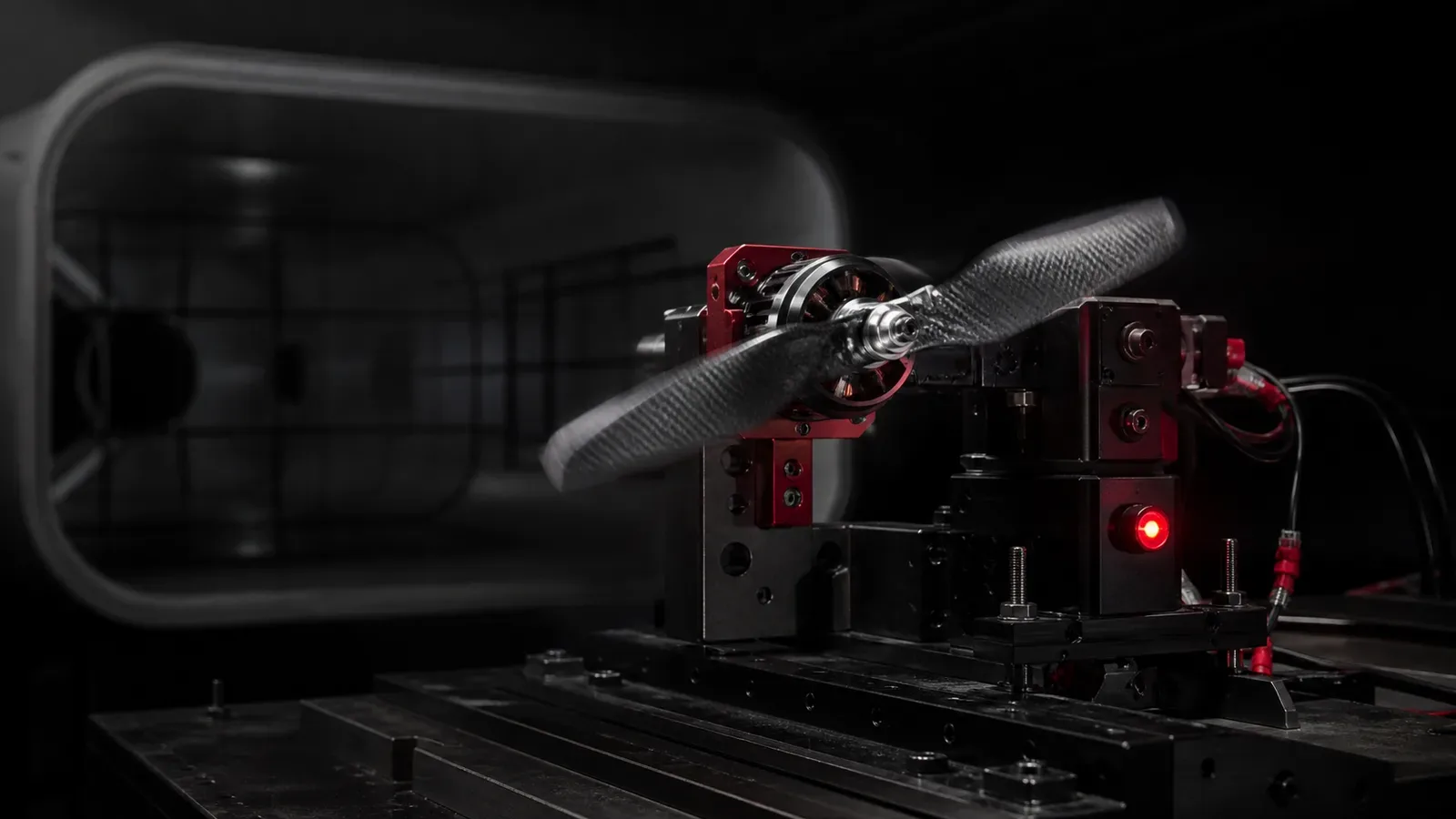

Aerodinâmica de Hélices em Drones FPV: Teoria BEMT, Baixo Reynolds e Efeito Solo

A eficiência propulsiva em drones de cinema FPV depende da mecânica dos fluidos em regime de baixo número de Reynolds. O comportamento das pás em microescala difere da aerodinâmica clássica de aeronaves tripuladas.

Em cordas reduzidas e altas rotações, a camada limite sofre descolamento prematuro e forma bolhas de recirculação. Essas perdas reduzem a sustentação, aumentam o arrasto e elevam o consumo elétrico da bateria.

Em Cinelifters coaxiais X8, a interação de esteiras e o efeito solo criam instabilidades severas de controle. Operar com precisão exige dominar a modelagem analítica dos rotores.

1. O que é a Teoria do Elemento de Pá e Momento (BEMT)

A Teoria Combinada do Elemento de Pá e Momento (BEMT) calcula empuxo e torque integrando forças 2D infinitesimais da pá com a conservação de momento no disco propulsor.

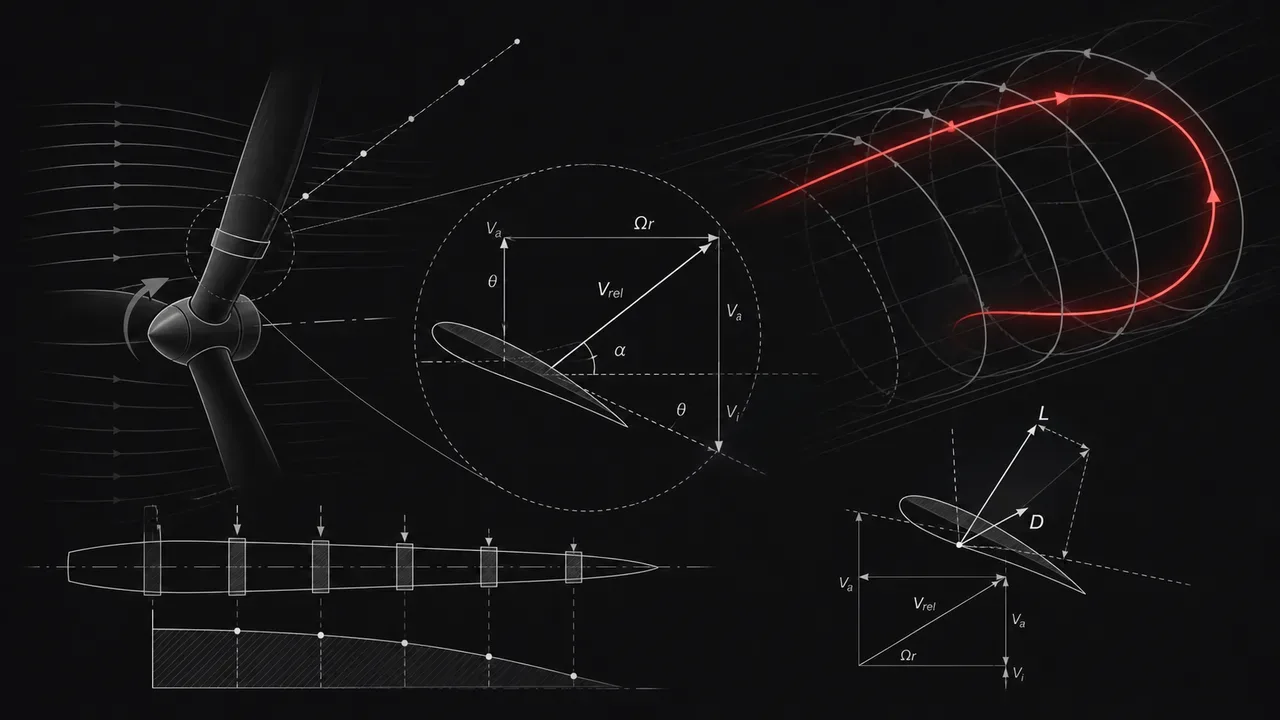

O método divide a pá de raio R em anéis concêntricos de raio local r e largura dr. Em cada estação radial, combina conservação de momento com sustentação e arrasto locais, segundo J. Gordon Leishman na Cambridge University Press.

No plano do rotor, a velocidade incidente resulta da composição entre velocidade tangencial e influxo axial:

U_T = Ω × r × (1 - a')

U_P = V_inf + (a × Ω × r)

Onde:

• Ω representa a velocidade angular do rotor em radianos por segundo.
• r denota a posição radial da seção transversal da pá.
• a e a' indicam os fatores de indução axial e tangencial.
• V_inf representa a velocidade de escoamento livre não perturbado.

O ângulo de fluxo phi subtraído do ângulo de torção theta(r) define o ângulo de ataque efetivo:

phi = arctan(U_P ÷ U_T)

alpha = theta(r) - phi

Com os coeficientes C_l e C_d, o empuxo infinitesimal dT e o torque dQ para B pás assumem:

dT = 0.5 × rho × U_res^2 × c(r) × B × (C_l × cos(phi) - C_d × sin(phi)) dr

dQ = 0.5 × rho × U_res^2 × c(r) × B × (C_l × sin(phi) + C_d × cos(phi)) × r dr

O empuxo total resulta da integração da raiz ao raio R, corrigindo perdas de ponta pelo fator de Prandtl F_Prandtl:

F_Prandtl = (2 ÷ pi) × arccos(exp(- (B × (1 - r ÷ R)) ÷ (2 × sin(phi))))

2. Como o Baixo Número de Reynolds Afeta Hélices de Drones FPV

O baixo número de Reynolds em hélices FPV provoca o descolamento prematuro da camada limite laminar, gerando bolhas de separação que degradam a sustentação e elevam o arrasto.

O número de Reynolds da corda c expressa a relação entre forças inerciais e viscosas no perfil:

Re = (rho × V_local × c) ÷ mu

Para ar a 20 °C (rho = 1.204 kg/m³ e mu = 1.81 × 10^-5 Pa·s), uma hélice de 9 polegadas a 12.000 RPM opera em Re ≈ 154.000 na estação 0.75 R.

Ensaios de túnel de vento da Universidade de Illinois (UIUC), publicados por Brandt & Selig no AIAA Journal of Aircraft, comprovam o impacto nos perfis:

Estudos de Deters, Ananda e Selig no AIAA provam que perfis delgados com bordo afilado encurtam a bolha de recirculação. Bordos grossos descolam o fluxo precocemente.

3. Dinâmica Coaxial em Cinelifters X8: Interação de Esteiras e Perdas

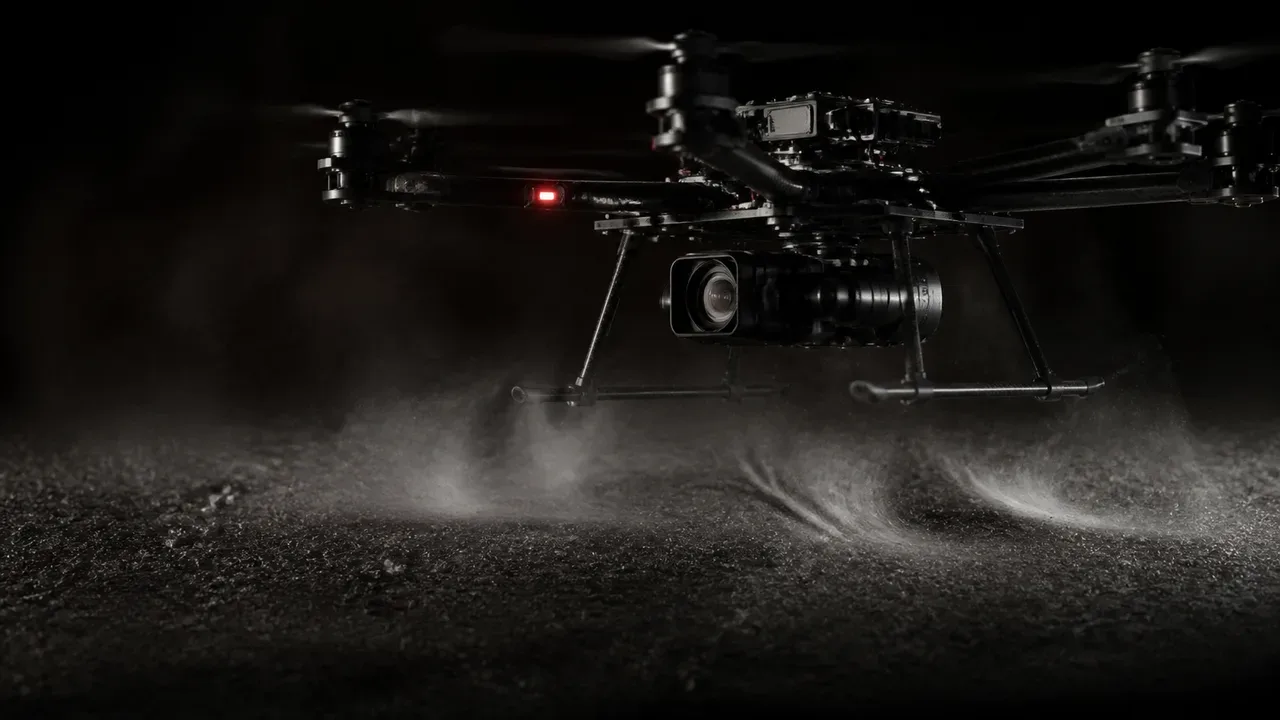

O rotor inferior de um Cinelifter X8 opera imerso na esteira acelerada e contraída do rotor superior, perdendo entre 12% e 22% de rendimento comparado a rotores isolados.

Em aeronaves pesando entre 8 kg e 15 kg com câmeras de cinema, o rotor superior impõe velocidade induzida v_i1 no plano inferior, conforme Wayne Johnson na Cambridge University Press.

A conservação de massa estipula a contração radial da esteira propulsiva a jusante:

R_wake = R ÷ sqrt(2) ≈ 0.707 × R

Essa contração e aceleração axial alteram os vetores de incidência no rotor inferior:

• Queda de Ângulo Efetivo: O influxo v_i1 aumenta o ângulo de fluxo phi_2, reduzindo alpha_2 e diminuindo o empuxo gerado.
• Ingestão de Vórtices: O rotor inferior intercepta a turbulência marginal superior, gerando cargas pulsáteis de pressão.
• Desbalanço Térmico: Sem compensação de passo, o motor inferior opera em maior RPM para sustentar a carga, elevando a corrente.

Para equilibrar o torque e recuperar rendimento em sistemas coaxiais, a engenharia aerodinâmica recomenda adotar as seguintes diretrizes:

4. O que é o Efeito Solo (IGE vs. OGE) em Drones de Cinema FPV

O Efeito Solo (IGE) ocorre em alturas inferiores ao diâmetro do rotor (h/D < 1.0), criando um colchão de ar que reduz a velocidade induzida e eleva o empuxo em até 25%.

Quando o drone se aproxima do piso, a superfície impede o escoamento vertical livre. O fluxo deflete radialmente para os lados, gerando sobrepressão estática sob o disco propulsor.

O modelo clássico de Cheeseman & Bennett no ARC R&M 3021 e o ajuste de J. S. Hayden na Vertical Flight Society definem as razões de empuxo e potência:

T_IGE ÷ T_OGE = 1 ÷ (1 - (R ÷ (4 × h))^2)

P_IGE ÷ P_OGE = 1 ÷ (1 + (1 ÷ (32 × (h ÷ R)^2)))

Onde h representa a altura do rotor em relação ao solo e R é o raio da pá.

Em filmagens rasantes de alta velocidade, o efeito solo impõe comportamentos dinâmicos críticos:

• Instabilidade de Rolagem (Ground Cushion Roll): Ondulações no solo causam empuxo assimétrico entre braços, exigindo autoridade do termo derivativo (D-term).
• Sucção Lateral por Efeito Venturi: Próximo a paredes verticais, a aceleração do ar entre o drone e o obstáculo cria pressão negativa, puxando a aeronave.
• Degrau de Empuxo na Decolagem: Ao ultrapassar h/D ≈ 0.5, o drone perde o suporte do solo, exigindo aumento imediato de acelerador.

5. Estado de Anel de Vórtice (VRS) e Recuperação Vuichard em Drones FPV

O Estado de Anel de Vórtice (VRS) ocorre quando o drone desce verticalmente na velocidade de sua própria esteira, aprisionando o rotor em um fluxo toroidal que anula a sustentação.

No regime de VRS, as pontas das pás recirculam o mesmo volume de ar continuamente. O escoamento perde coerência axial, gerando afundamento descontrolado e fortes oscilações de atitude.

Tratados de aeromecânica de Raymond W. Prouty e dados da NASA NTRS (Silva & Yeo) delimitam a zona de VRS na velocidade de descida v_z:

0.5 × v_i0 ≤ v_z ≤ 1.5 × v_i0

Onde v_i0 é a velocidade induzida em voo pairado fora de efeito solo:

v_i0 = sqrt(T ÷ (2 × rho × A_rotor))

Para um Cinelifter de 10 kg com 4 rotores de 13 polegadas (A_total = 0.342 m²), v_i0 ≈ 10.9 m/s. Descidas verticais entre 5.5 m/s e 16 m/s provocam VRS em menos de dois segundos.

A técnica de recuperação criada por Claude Vuichard e homologada pela EASA/FAA soluciona o problema em drones FPV:

• Roll Lateral Imediato (15° a 25°): Inclinar o drone lateralmente para deslocar os rotores da coluna de ar turbulento recirculante.
• Potência Máxima Coordenada: Aplicar aceleração vertical simultânea para alimentar as pás com ar não perturbado.
• Manutenção de Vetor Horizontal: Evitar descidas estritamente verticais em takes de cinema, mantendo translação (V_horizontal ≥ 5 m/s).

6. Otimização Aeroacústica e Aeroelasticidade das Pás

A assinatura acústica e a rigidez de rastreamento das pás de hélices FPV dependem da elasticidade do material e das equações de Ffowcs Williams-Hawkings (FW-H).

A formulação de Ffowcs Williams & Hawkings na Royal Society decompõe o campo de pressão sonora p'(x, t) em três fontes principais:

p'(x, t) = p'_espessura(x, t) + p'_carga(x, t) + p'_quadrupolo(x, t)

• Ruído de Espessura (Monopolo): Decorre do deslocamento de volume de fluido pela pá, proporcional à velocidade de ponta M_tip = (Ω × R) ÷ c_som.
• Ruído de Carga (Dipolo): Resulta das forças oscilatórias de sustentação e arrasto na superfície alar, dominante no espectro audível.
• Ruído de Turbulência (Quadrupolo): Provocado por vórtices desprendidos na esteira e impacto de fluxo com os braços do frame.

Modelos aeroacústicos da NASA NTRS TM-20210018596 (Russell, Silva & Yeo) indicam que manter M_tip < 0.35 (< 120 m/s) reduz o ruído em até 9 dBA.

A rigidez estrutural do composto determina a estabilidade geométrica da hélice sob cargas severas:

7. Diretrizes Práticas de Engenharia e Operação de Voo

A aplicação dos princípios aerodinâmicos em sets cinematográficos assegura estabilidade de imagem, previsibilidade e máxima eficiência de bateria na operação de drones FPV.

                            CHECKLIST AERODINÂMICO MAXVISION FPV

┌────────────────────────────┬────────────────────────────┬────────────────────────────┐
│   Seleção de Hélices       │   Calibração Coaxial X8    │   Técnica de Pilotagem     │
├────────────────────────────┼────────────────────────────┼────────────────────────────┤
│ • Perfil delgado (baixo Re)│ • Passo inferior +0.5"-1.0"│ • Descidas em espiral      │
│ • Bordo de ataque afilado  │ • Diâmetro inf. 0.95-1.00 D│ • Translação > 5 m/s no IGE│
│ • Carbono T700 em > 9"     │ • Espaçamento z/D = 0.20   │ • Saída Vuichard em VRS    │
│ • M_tip < 0.35 para ruído │ • RPM filter harmônico     │ • Transição suave de teto  │
└────────────────────────────┴────────────────────────────┴────────────────────────────┘

• Perfil Otimizado para Baixo Reynolds: Priorize perfis finos com bordo de ataque delgado em hélices menores de 7 polegadas. Em Cinelifters de 9 a 13 polegadas, use pás de carbono Toray T700 para evitar torção elástica.
• Passo Escalonado em Coaxiais: Em Cinelifters X8, configure o rotor inferior com +0.5" a +1.0" de passo relativo ao rotor superior para compensar o influxo induzido.
• Estabilidade em Voo Rasante: Em takes rentes ao solo (h < 50 cm), mantenha velocidade de translação constante para converter o colchão turbulento em esteira dinâmica aderida.
• Prevenção de Anel de Vórtice: Execute descidas verticais cinematográficas com ângulo de trajetória inclinado. Se entrar em VRS, aplique roll lateral imediato e potência máxima.

Perguntas Frequentes sobre Aerodinâmica de Hélices FPV

O que significa a numeração impressa nas hélices de drones FPV?

A numeração expressa o diâmetro do disco e o passo geométrico em polegadas. Uma hélice marcada como 9050 ou 9x5x3 possui 9 polegadas de diâmetro, 5 polegadas de avanço teórico por revolução e 3 pás.

Por que hélices tripás são padrão em drones de cinema FPV?

Hélices tripás entregam maior área de disco e maior empuxo por diâmetro, permitindo frames compactos com aceleração linear. Hélices bipás são mais eficientes, mas exigem diâmetros maiores e geram maior amplitude de ruído pulsado.

Como a altitude e a temperatura afetam o empuxo do drone FPV?

O empuxo e o torque são proporcionais à densidade do ar rho. Em altas altitudes ou temperaturas elevadas, a menor densidade reduz a sustentação, exigindo maior rotação dos motores e aumentando o consumo elétrico.

O que causa o ruído estridente de alta frequência em drones FPV?

O ruído resulta da velocidade de ponta de pá (M_tip) combinada com a passagem das pás sobre os braços do frame. A proximidade física corta os vórtices de esteira, radiando harmônicos de pressão acústica de alta intensidade.
