O motor brushless é um motor elétrico síncrono que funciona sem escovas de carvão e sem comutador mecânico. Ele utiliza bobinas de cobre estáticas no estator interno e ímãs permanentes no rotor móvel.
A sigla BLDC significa Brushless Direct Current, traduzida como Corrente Contínua Sem Escovas. Essa arquitetura transfere a rotação para fora da carcaça.
Essa topologia gera torque elevado e resposta mecânica imediata. Por essa razão, tornou-se o padrão absoluto em drones modernos e estabilizadores de câmera.
Por que o motor brushless substituiu os motores com escovas?
O motor brushless substituiu os motores com escovas porque elimina o atrito físico, o desgaste mecânico e as faíscas elétricas. Ao fixar as bobinas no centro e os ímãs na carcaça móvel, ele atinge até 93% de rendimento. Essa arquitetura opera por milhares de horas sem manutenção preventiva.
Em um motor convencional com escovas, contatos de grafite deslizam fisicamente sobre lâminas de cobre. Esse atrito contínuo gera calor excessivo, desgaste acelerado e faíscas elétricas perigosas.
As escovas sofrem abrasão constante e exigem trocas periódicas. Além disso, o atrito mecânico impõe um limite severo à rotação máxima da máquina.
No motor sem escovas, não existe contato mecânico transmissor de corrente. Os enrolamentos de cobre ficam estáticos no núcleo central da peça.
A campana externa com ímãs gira apoiada exclusivamente em rolamentos de esferas. Essa configuração assegura operação silenciosa e vida útil prolongada ao sistema de propulsão.
A ausência de atrito permite rotações que superam 40.000 RPM em drones de corrida. Essa velocidade angular extrema ocorre sem perda de sincronismo eletromagnético.
Como o calor do cobre se dissipa pelo fluxo de ar da hélice, o motor suporta alta potência. Um motor de 35 gramas entrega picos acima de 1.000 watts.
| Critério de Engenharia | Motor Escovado (Brushed DC) | Motor Sem Escovas (BLDC) |
|---|---|---|
| Comutação | Mecânica (escovas de carvão em comutador) | Eletrônica (inversor trifásico via ESC) |
| Eficiência Energética | 70% a 75% (perdas por atrito e calor) | 85% a 93% (conversão magnética direta) |
| Vida Útil Média | 150 a 300 horas (desgaste de escovas) | Mais de 5.000 horas (limitada aos rolamentos) |
| Ruído Elétrico (EMI) | Intenso (arcos voltaicos e faíscas) | Quase nulo (comutação suave por semicondutores) |
| Manutenção Preventiva | Frequente (limpeza e troca de carvão) | Zero manutenção física nos enrolamentos |
| Densidade de Potência | Baixa (1.000 W/kg a 1.800 W/kg) | Extrema (3.500 W/kg a 6.000 W/kg) |
| Dissipação Térmica | Difícil (calor preso no rotor interno) | Facilitada (bobinas expostas ao fluxo de ar) |
Como funciona a rotação sem contato mecânico?
A rotação sem contato mecânico funciona através da síntese de um campo magnético girante gerado pelo controlador de velocidade. O circuito chaveia a corrente contínua em três fases sequenciais nos eletroímãs do estator. Essa comutação atrai e repele continuamente os ímãs permanentes fixados na campana externa móvel.

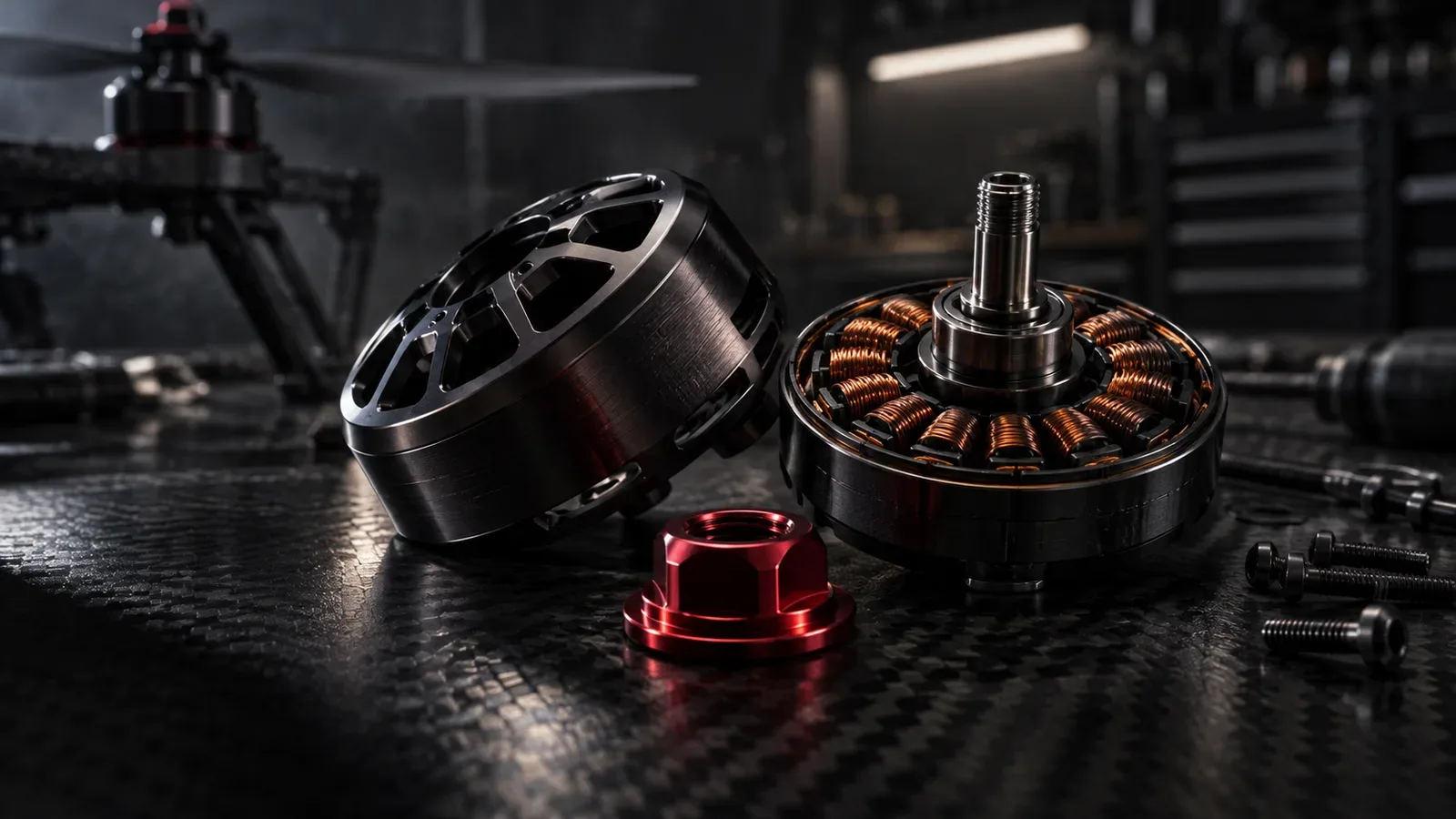

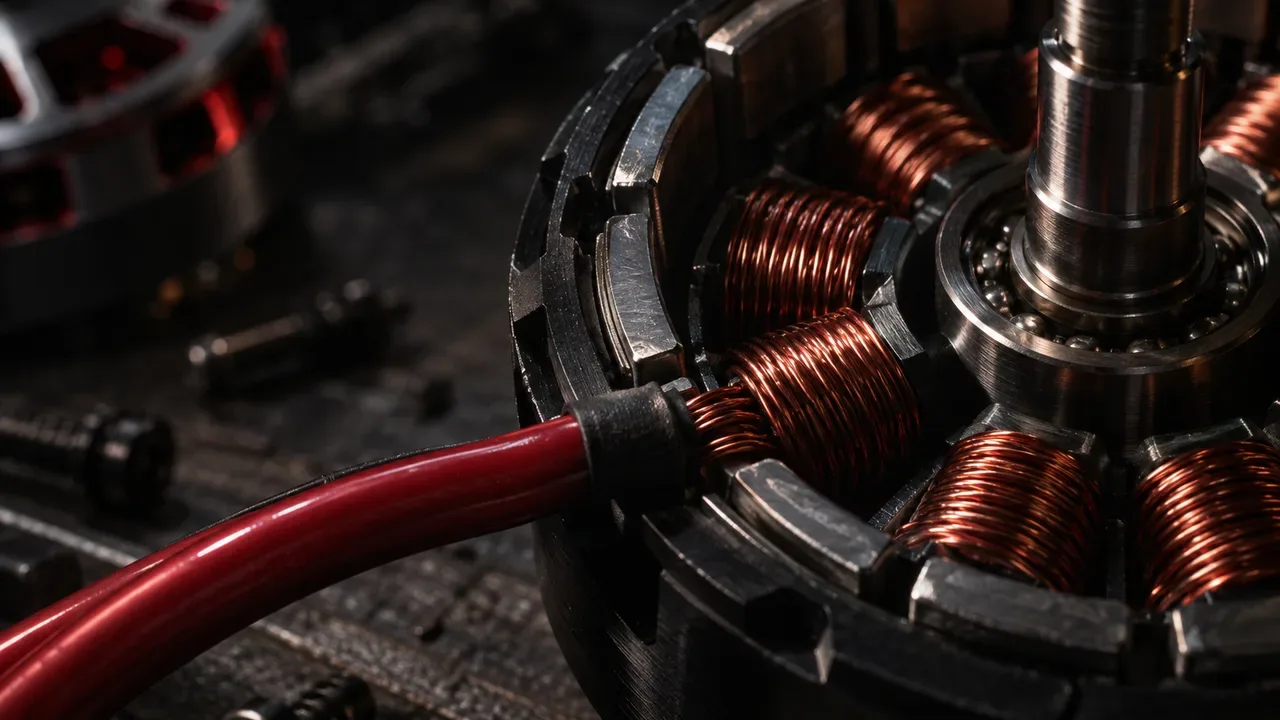

O estator é composto por lâminas finas de aço-silício empilhadas sob pressão. Essa estrutura sustenta as bobinas de fios de cobre esmaltado que atuam como eletroímãs.
O rotor é a campana externa de alumínio que abriga ímãs permanentes de neodímio. Esse desenho mecânico com a carcaça girando por fora é chamado de outrunner.
A maioria dos motores de drones adota a topologia de doze polos no estator e quatorze ímãs no rotor. Essa arquitetura é identificada no mercado pela sigla 12N14P.
Essa combinação fracionária proporciona equilíbrio ideal entre torque e suavidade de giro. O fator de enrolamento magnético alcança 0,933, eliminando travamentos angulares bruscos durante a aceleração.
O controlador eletrônico de velocidade envia pulsos elétricos para as três fases do motor. Dois enrolamentos conduzem energia a cada intervalo de tempo.
A terceira fase permanece temporariamente flutuante. O ESC mede a tensão induzida nessa fase livre para detectar a posição angular do rotor. Esse método sensorless foi documentado pela Texas Instruments.
Conforme o campo magnético do estator gira circularmente, os ímãs do rotor acompanham a atração. O ciclo contínuo garante rotação vigorosa sem nenhum contato mecânico.
O que significa a classificação Kv no motor de drone?
A classificação Kv indica a constante de velocidade do motor, expressando quantas rotações por minuto ele produz para cada volt aplicado sem carga mecânica. Um valor de Kv mais elevado não significa maior potência total, mas sim rotação superior com menor torque em cada ciclo angular.
Essa constante eletromecânica é determinada pelo número de voltas de cobre em cada polo. Quanto mais espiras de fio existirem na bobina, menor será o valor de Kv.
Mais voltas de fio aumentam a força contraeletromotriz gerada durante a rotação. Isso limita a velocidade final por volt, mas eleva o torque disponível.
A rotação teórica a vazio é calculada pela fórmula direta:
RPM = Kv × Tensão
Um motor de 2400Kv ligado a uma bateria 4S de 14,8 volts nominais atinge 35.520 RPM teóricos. Esse valor reflete a operação livre sem hélice instalada.
Quando a hélice é fixada no eixo, a resistência do ar impõe carga aerodinâmica. Em voo estabilizado, a rotação real fica entre 75% e 85% desse teto.
Existe uma relação matemática inversa entre a constante de velocidade Kv e o torque Kt. Essa relação foi consolidada nas notas de aplicação técnica da Microchip Technology.
Motores de Kv baixo entregam torque elevado para acionar hélices grandes. Por outro lado, modelos de Kv alto giram hélices leves em regimes de altíssima rotação.
O que significam os números como 2207 e 2306 na carcaça?
Os quatro dígitos estampados na carcaça do motor descrevem as dimensões físicas exatas do estator interno em milímetros. Os dois primeiros números informam o diâmetro do estator. Os dois últimos revelam a altura útil das lâminas de aço onde o cobre é enrolado.
Em um motor identificado como 2207, o estator possui 22 milímetros de diâmetro e 7 milímetros de altura. Em um modelo 2306, o diâmetro mede 23 milímetros e a altura mede 6 milímetros.
Embora ambos apresentem volume total de ferro muito próximo, o comportamento em voo é distinto. A distribuição espacial da massa magnética modifica a dinâmica de pilotagem.
Estatores mais largos aumentam a distância do cobre em relação ao eixo central. Esse arranjo amplia o braço de alavanca magnético da peça. O resultado prático é maior torque em rotações baixas e médias.
Estatores mais altos concentram a massa mais próxima do centro de giro. Essa geometria reduz o momento de inércia da campana externa. A aeronave ganha velocidade de ponta e resposta consistente em aceleração máxima.
| Código do Motor | Diâmetro do Estator | Altura do Estator | Classe de Drone Típica | Diâmetro de Hélice | Perfil de Resposta |
|---|---|---|---|---|---|
| 0802 a 1103 | 8 a 11 mm | 2 a 3 mm | Tiny Whoop e Micro FPV | 1,2 a 2,5 polegadas | Ultra-leve, baixo consumo |
| 1404 a 1507 | 14 a 15 mm | 4 a 7 mm | Toothpick e Sub-250g | 3,0 a 3,5 polegadas | Agilidade e voo silencioso |
| 2207 | 22 mm | 7 mm | Freestyle e Corrida 5" | 5,0 a 5,1 polegadas | Resposta explosiva em alta |
| 2306 | 23 mm | 6 mm | Freestyle Técnico e Cinema 5" | 5,0 a 5,2 polegadas | Controle fino e torque em baixa |
| 2806.5 a 2812 | 28 mm | 6,5 a 12 mm | Long Range 7" e Cinelifter | 7,0 a 9,0 polegadas | Torque bruto para cargas |
| 3115 a 4314 | 31 a 43 mm | 14 a 15 mm | Heavy Lifter Industrial | 10 a 15 polegadas | Capacidade de carga pesada |
Como escolher a combinação correta entre Kv e tensão da bateria?
A escolha da combinação entre Kv e tensão da bateria depende da preservação da rotação útil da hélice sem ultrapassar a corrente suportada pelos circuitos. A regra fundamental é que baterias de menor voltagem demandam motores de Kv alto, enquanto baterias de alta voltagem exigem motores de Kv moderado.
Para movimentar uma hélice de 5 polegadas a 30.000 RPM, uma bateria 4S de 14,8 volts exige motores de 2400Kv a 2600Kv. Esse conjunto equilibra torque e velocidade.
A mesma rotação final é alcançada em uma bateria 6S de 22,2 volts utilizando motores na faixa de 1750Kv a 1950Kv. O sistema entrega potência idêntica no ar.
A potência absorvida pela hélice depende exclusivamente da rotação e do passo mecânico. Ao elevar a tensão de 4S para 6S, a corrente necessária em Amperes cai em 33%.
Essa queda de corrente traz enorme benefício térmico para a eletrônica de bordo. As perdas por aquecimento resistivo nos fios e semicondutores seguem a lei física:
P_perda = I^2 × R
Operar com 6S reduz as perdas térmicas por efeito Joule em mais de 50%. A aeronave sofre menos queda de tensão em manobras rápidas. Isso preserva as células LiPo e prolonga a durabilidade dos componentes.
Quais conexões e cuidados garantem a vida útil do motor?

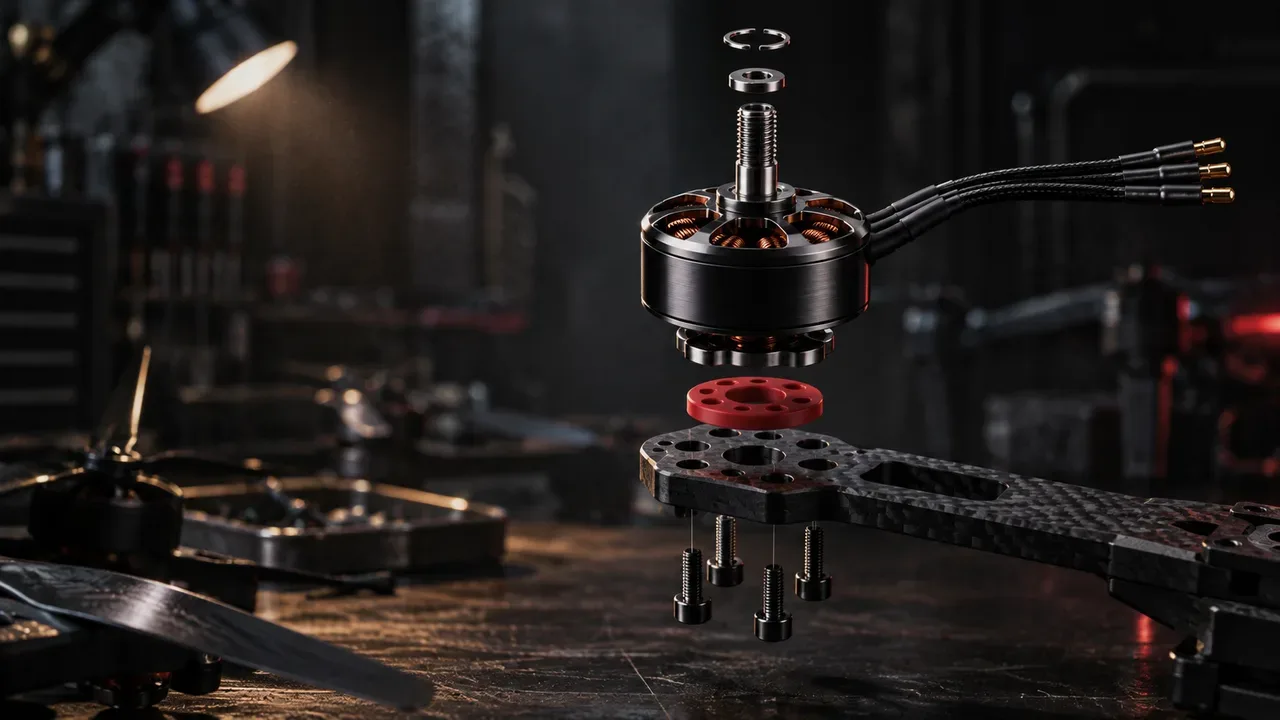

A conservação do motor brushless exige parafusos de fixação com comprimento compatível com a espessura do braço do chassi e rolamentos lubrificados. Parafusos compridos demais perfuram as bobinas de cobre por baixo. Esse erro comum provoca curto-circuito imediato que inutiliza o estator e o controlador.
A instalação física requer a soldagem dos três cabos flexíveis de silicone nas pastilhas do ESC. Como o motor opera com corrente alternada trifásica simétrica, a ordem inicial dos fios não oferece risco.
Inverter quaisquer dois cabos altera apenas a direção angular do rotor. O piloto também pode inverter o sentido das hélices diretamente pelo configurador do ESC, como Bluejay ou AM32, sem tocar no ferro de solda.
Após impactos contra o solo, inspecione o espaço interno entre o estator e a campana móvel. Pequenas partículas de areia presas aos ímãs de neodímio podem raspar o verniz do cobre e danificar os rolamentos.
Para aprofundar seu conhecimento técnico na integração de motores com os outros subsistemas de voo, consulte os artigos especializados da MaxVision:
- O Que É ESC de Drone: Como Funciona o Variador Eletrônico
- Baterias LiPo para Drones FPV: Guia Completo de Células e Cuidados
- Controle Vetorial FOC e Modulação Espacial em Motores Brushless
- Como Escolher Motor, ESC e Frame para Montar Seu Drone
- O Que É Drone FPV: Guia Completo para Iniciantes
Perguntas Frequentes Sobre Motores Brushless
O motor brushless pode queimar se for ligado direto em uma bateria sem ESC?
Sim, ligar o motor sem escovas direto na bateria queima os enrolamentos em frações de segundo. O motor brushless necessita do chaveamento trifásico sequencial gerado pelos transistores do ESC para se movimentar. Sem esse sinal alternado contínuo, a corrente da bateria entra em curto-circuito direto através do fio de cobre.
Como escolher entre motores 2207 e 2306 para um drone de 5 polegadas?
A escolha entre 2207 e 2306 depende do estilo de voo e do peso da aeronave montada. Motores 2207 entregam maior velocidade final e resposta explosiva em aceleração plena, sendo ideais para pistas de corrida. Modelos 2306 oferecem torque refinado em rotações baixas e médias, sendo os preferidos para filmagens cinematográficas e linhas de freestyle fluido.
Por que sistemas 6S usam motores com Kv mais baixo do que sistemas 4S?
Sistemas 6S operam com Kv menor para manter a mesma rotação da hélice sob voltagem mais alta. Como a bateria 6S fornece 22,2 volts contra 14,8 volts da 4S, um motor de 1800Kv atinge a mesma rotação de um motor de 2400Kv em 4S. Essa configuração puxa menos corrente elétrica, gerando muito menos calor no circuito e evitando quedas severas de tensão.
Motores brushless precisam de manutenção ou troca de peças periódica?
Os enrolamentos de cobre e os ímãs permanentes não sofrem desgaste e duram anos sem reparos. A única peça sujeita a desgaste mecânico natural ao longo do tempo são os rolamentos de esferas de aço que apoiam o eixo. Caso surja ruído áspero ou folga axial após colisões, os rolamentos podem ser extraídos e trocados rapidamente.
É normal o motor brushless esquentar após o voo?
É normal que o motor termine o voo morno, com temperaturas operacionais seguras entre 45 °C e 60 °C. Temperaturas acima de 80 °C que queimam a ponta dos dedos indicam problemas graves de configuração na aeronave. Os motivos mais frequentes são filtragem deficiente no software de voo, parafusos tocando o cobre ou hélices pesadas demais para o estator.
Como inverter o sentido de rotação de um motor brushless?
O sentido de rotação pode ser invertido por duas abordagens simples e seguras. Na bancada, basta inverter a posição de quaisquer dois dos três cabos soldados entre o motor e o ESC. Pelo método eletrônico moderno, o piloto altera a direção conectando o drone ao computador e alternando o comando no configurador do firmware sem usar o ferro de solda.
