Análise Espectral Blackbox em Drones FPV: FFT, Filtros de Kalman e Ruído de Giroscópio

A trepidação em filmagens de cinema FPV decorre de ruídos mecânicos de alta frequência que saturam o laço derivativo de controle. Quando a aeronave executa manobras rente a estruturas ou desce no próprio fluxo de ar, microvibrações contaminam a leitura inercial.

Se o sistema aplica filtragem inadequada, o atraso de fase desestabiliza o drone e superaquece os motores. A solução técnica exige diagnosticar o espectro de frequências via logs Blackbox de alta taxa e aplicar processamento digital de sinais.

A combinação de Transformada Rápida de Fourier, filtros dinâmicos e rastreamento harmônico por telemetria elimina oscilações sem comprometer a fluidez da câmera.

1. O que é Análise Espectral Blackbox no Cinema FPV

Análise espectral Blackbox é a conversão dos sinais temporais do giroscópio para o domínio da frequência via Transformada Discreta de Fourier. O registrador inercial grava as taxas angulares instantâneas dos eixos Roll, Pitch e Yaw em taxas de 2 kHz a 4 kHz.

Em vez de analisar apenas a amplitude da onda no tempo, o algoritmo FFT decompõe o sinal em componentes senoidais individuais. Isso permite identificar a amplitude e a frequência exata de cada perturbação mecânica ou elétrica que atinge a controladora de voo.

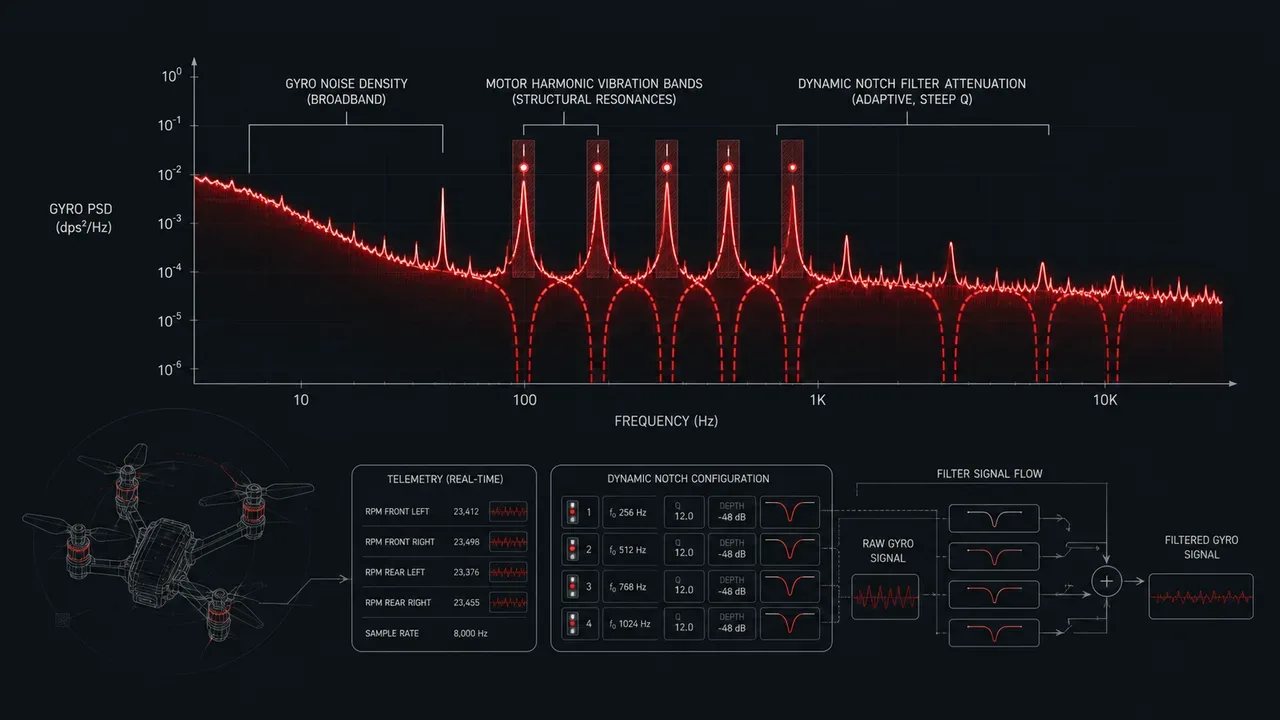

O gráfico de densidade espectral de potência (PSD) revela os vilões do footage cinematográfico:

• Ressonâncias estruturais do frame: Picos estáticos concentrados entre 100 Hz e 220 Hz causados pela flexão dos braços de carbono.

• Harmônicos de rotação dos motores: Bandas dinâmicas que variam de 150 Hz a 650 Hz proporcionalmente ao acelerador.

• Passagem de pás de hélice (Blade Pass Frequency): Frequências fundamentais geradas pelo choque aerodinâmico das pás contra o ar.

• Ruído acústico e elétrico: Espalhamento acima de 800 Hz decorrente de comutação do ESC e turbulência em dutos.

Diagnosticar esse espectro no Betaflight Blackbox Explorer ou no Plasmatree PID-Analyzer substitui a tentativa e erro por intervenções cirúrgicas de filtragem.

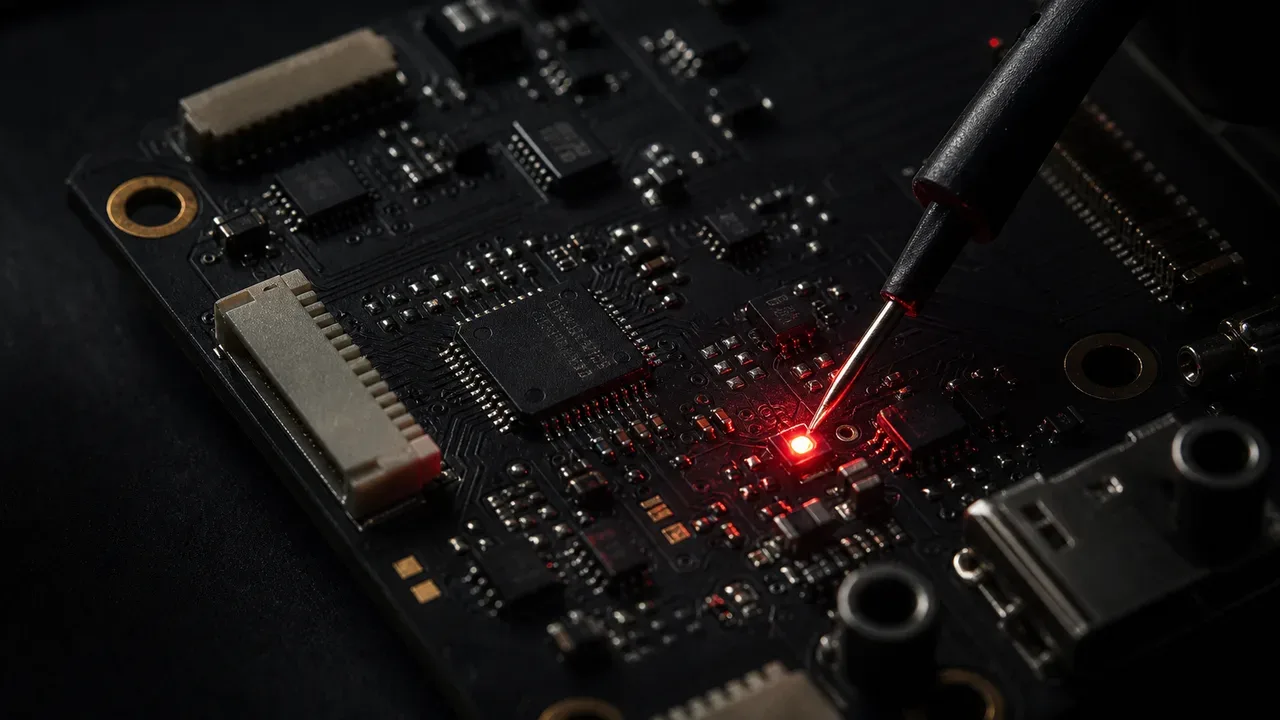

2. Sensores Inerciais MEMS: ICM-42688-P vs Bosch BMI270

A escolha do sensor giroscópico determina a imunidade do drone a vibrações acústicas e a latência de fase do sinal. Os microcontroladores de voo modernos utilizam Unidades de Medição Inercial (IMU) baseadas em estruturas oscilatórias de silício capacitivo.

O sensor TDK InvenSense ICM-42688-P estabeleceu-se como referência de desempenho em controladoras F7, G4 e H7. Ele opera com amostragem nativa de até 32 kHz e densidade de ruído de 2.8 mdps/√Hz.

Sua resposta quase instantânea oferece atraso de grupo analógico inferior a 0.15 ms, garantindo fidelidade máxima em manobras rápidas.

Em contrapartida, o Bosch Sensortec BMI270 opera com taxa nativa máxima de 3.2 kHz e densidade de ruído entre 7.0 e 9.0 mdps/√Hz.

O processador de sinal interno da Bosch filtra ruídos acima de 1 kHz, conferindo imunidade acústica ao custo de 0.8 ms a 1.2 ms de atraso de fase adicional.

Para evitar o fenômeno de aliasing no ICM-42688-P, o filtro analógico AAF de hardware deve atenuar componentes acima de Nyquist (f_Nyquist = f_sample ÷ 2). Com amostragem a 8 kHz, o corte analógico em 1 kHz impede que vibrações de comutação dobrem sobre a faixa de controle.

3. Arquitetura de Filtragem no Betaflight 4.5: PT1, Biquad e Kalman

O encadeamento correto de filtros suprime o ruído mecânico antes do sinal alimentar o termo D do laço PID. O laço derivativo amplifica linearmente as frequências altas segundo a relação matemática da derivada:

|D(jω)| = K_d × ω

Uma perturbação de 400 Hz gera oito vezes mais sinal de erro no termo D do que uma oscilação útil de comando a 50 Hz. Se esse ruído não for atenuado, os MOSFETs do ESC comutam correntes parasitas contínuas que sobreaquecem os motores.

A arquitetura moderna do firmware Betaflight disponibiliza tipologias com compromissos específicos entre atenuação e atraso de fase:

[ Sinal Bruto Gyro ] ──> [ RPM Filter Harmônico ] ──> [ Dynamic Notch SDFT ] ──> [ Gyro LPF PT1 ] ──> [ PID Loop ]

Filtro Passa-Baixa PT1 (Pólo Único de 1ª Ordem)

O filtro PT1 implementa uma atenuação suave de 6 dB por oitava acima da frequência de corte definida f_c.

A resposta em frequência é modelada pela função de transferência contínua:

H(s) = 1 ÷ (1 + s ÷ ω_c)

O atraso de fase introduzido em radianos é calculado por:

φ(f) = -arctan(f ÷ f_c)

Em termos temporais, o atraso de grupo em frequências baixas aproxima-se de:

τ_delay = 1 ÷ (2 × π × f_c)

Para uma frequência de corte em 250 Hz, o atraso resultante é de apenas 0.64 ms, tornando o PT1 a escolha padrão para filtragem passa-baixa no cinema FPV.

Filtros Biquad e PT2/PT3 (Segunda e Terceira Ordem)

Filtros de ordem superior aumentam a inclinação de atenuação para 12 dB/oitava (PT2/Biquad) ou 18 dB/oitava (PT3).

Eles eliminam ressonâncias distantes com vigor, mas dobram o atraso de grupo. No cinema FPV, esse atraso adicional desestabiliza a compensação de prop wash, provocando oscilações visíveis em curvas.

Filtros Estilo Kalman de 1ª Ordem

No contexto do Betaflight, o filtro denominado Kalman opera como um passa-baixa adaptativo de primeira ordem no domínio do tempo discreto.

Ele ajusta a constante de ponderação a cada ciclo de amostragem conforme a variância do ruído e a aceleração angular do quad:

x̂_k = x̂_(k-1) + K_k × (z_k - x̂_(k-1))

Essa formulação abre a banda passante durante manobras rápidas e estreita-a em voo reto, mantendo a imagem estável em planos contínuos.

4. O Filtro de Notch Dinâmico Baseado em SDFT

O Dynamic Notch Filter rastreia picos móveis de ressonância no espectro do giroscópio através de uma Transformada de Fourier Deslizante. Implementado com base no algoritmo Sliding DFT documentado por Jacobsen e Lyons no IEEE, o sistema calcula coeficientes espectrais amostra a amostra com custo O(N).

Em vez de recalcular uma FFT completa a cada bloco de amostras, o SDFT atualiza a transformada circularmente a cada novo dado da IMU:

X_k[n] = (X_k[n-1] - x[n-N] + x[n]) × e^(j × 2π × k ÷ N)

Essa eficiência matemática permite que a controladora analise o espectro em tempo real até 4 kHz. O algoritmo identifica automaticamente picos dominantes de vibração e aloca filtros notch estreitos diretamente sobre as frequências detectadas.

As variáveis fundamentais de ajuste do Dynamic Notch incluem:

• Fator de Qualidade (dyn_notch_q): Determina a largura da banda de corte. Valores entre 250 e 350 fornecem entalhes estreitos que preservam a resposta do drone.

• Frequência Mínima (dyn_notch_min_hz): Estabelece o piso inferior de atuação (típico entre 70 Hz e 100 Hz), impedindo cortes sobre comandos intencionais do piloto.

• Contagem de Notches (dyn_notch_count): Define a quantidade de picos rastreados por eixo. Três notches dinâmicos garantem cobertura de ressonâncias secundárias.

5. Rastreamento Harmônico de RPM via DShot Bidirecional

O RPM Filtering harmônico utiliza a rotação real de cada motor informada pelo ESC para zerar as frequências fundamentais de vibração. Ao contrário do notch dinâmico que precisa detectar o ruído no giroscópio para agir, o filtro de RPM atua de forma preditiva.

A controladora de voo lê a velocidade de rotação elétrica (eRPM) retornada por telemetria DShot bidirecional a cada pacote enviado. A frequência mecânica fundamental em Hertz é calculada pela relação de pólos magnéticos:

f_motor = (eRPM ÷ 60) ÷ (N_polos ÷ 2)

Para um motor padrão de 14 pólos magnéticos (N_polos = 14), cada rotação mecânica gera 7 ciclos elétricos. Se o motor opera a 18.000 RPM, a frequência fundamental de vibração é calculada diretamente:

f_fundamental = (18.000 ÷ 60) ÷ 7 = 300 ÷ 7 ≈ 42.85 Hz × 7 = 300 Hz

+---------------------------------------------------------------------------------------+
|                 MAPEAMENTO HARMÔNICO POR MOTOR (DSHOT BIDIRECIONAL)                   |
|                                                                                       |
|  [Telemetria eRPM] ──> [Cálculo f_fundamental] ──┬──> [Notch 1º Harmônico (1x f)]     |
|                                                  ├──> [Notch 2º Harmônico (2x f / BPF)]
|                                                  └──> [Notch 3º Harmônico (3x f)]     |
+---------------------------------------------------------------------------------------+

O Betaflight aloca automaticamente bancos de filtros State Variable Notches com fator de qualidade cirúrgico (Q ≥ 500) em três harmônicos por motor:

• 1º Harmônico (1× f_motor): Desbalanceamento estático e dinâmico do conjunto sino-motor.

• 2º Harmônico (2× f_motor): Frequência de passagem das pás para hélices bipás ou assimetrias de fluxo.

• 3º Harmônico (3× f_motor): Frequência de passagem de pás para hélices tripás em Cinewhoops e quads de 5 polegadas.

Como os filtros de RPM possuem larguras de banda estreitas e acompanham a rotação instantânea do motor, a atenuação atinge até 40 dB com impacto nulo na latência de controle fora da faixa de corte.

6. Protocolo de Diagnóstico em 5 Passos na Bancada e em Voo

A sintonia eficiente de filtros para cinema FPV segue uma metodologia sistemática de isolamento e validação. A aplicação empírica de perfis genéricos compromete a segurança de equipamentos caros em sets de filmagem.

O procedimento estruturado de diagnóstico divide-se em cinco etapas:

Passo 1: Configuração do Registrador Blackbox

Configure a taxa de amostragem do Blackbox para 2 kHz ou metade da frequência do laço de controle (gyro_poll_rate). Defina o modo de depuração para GYRO_SCALED no terminal CLI:

set blackbox_sample_rate = 1/2
set debug_mode = GYRO_SCALED
save

Passo 2: Voo de Amostragem Espectral Limpa

Execute um voo de 60 segundos em local aberto e sem vento. Realize uma aceleração linear de 0% a 100% de acelerador durante 5 segundos, seguida por subidas verticais e curvas suaves.

Passo 3: Análise do Espectrograma no Blackbox Explorer

Abra o arquivo de log no Betaflight Blackbox Log Viewer. Acesse o espectrograma FFT e inspecione as linhas de ruído:

• Linhas inclinadas que sobem com o acelerador: Confirmam ruído harmônico de rotação de motores que deve ser suprimido pelo RPM Filter.

• Linhas horizontais contínuas em frequência fixa: Indicam ressonância mecânica do chassi, parafusos soltos ou montagem inadequada da IMU.

Passo 4: Otimização dos Filtros Passa-Baixa e Notches

Com o RPM Filter ativo e cobrindo os harmônicos de rotação, reduza os filtros passa-baixa estáticos secundários. Ative o Dynamic Notch com Q entre 280 e 320 para absorver vibrações residuais de dutos e câmeras.

Passo 5: Verificação Térmica e de Latência

Após 90 segundos de voo de teste, pouse e verifique a temperatura da carcaça dos motores. Temperaturas inferiores a 50 °C indicam que a filtragem do termo D eliminou o ruído de alta frequência sem exigir atraso excessivo de fase.

7. Configurações de Referência CLI para Cinewhoop 3.5 e Cinelifter X8

Frames com dutos de proteção e plataformas pesadas de cinema possuem assinaturas espectrais distintas. A presença de prop guards em Cinewhoops 3.5 gera turbulência em baixas frequências (110 Hz a 240 Hz), enquanto Cinelifters X8 sofrem com a flexão de braços longos de carbono e a inércia de câmeras pesadas.

Abaixo estão os parâmetros recomendados para cada classe de equipamento no Betaflight 4.5:

Perfil A: Cinewhoop 3.5" (DJI O4 Pro / Naked GoPro / Câmera Leve)

# Configuração de Telemetria DShot e RPM Filtering
set dshot_bidir = ON
set motor_poles = 14
set rpm_filter_harmonics = 3
set rpm_filter_q = 500
set rpm_filter_min_hz = 80

# Dynamic Notch Filter Adaptativo para Turbulência de Duto
set dyn_notch_count = 3
set dyn_notch_q = 300
set dyn_notch_min_hz = 85
set dyn_notch_max_hz = 450

# Filtros Passa-Baixa do Giroscópio
set gyro_lpf1_type = PT1
set gyro_lpf1_static_hz = 0
set gyro_lpf1_dyn_min_hz = 200
set gyro_lpf1_dyn_max_hz = 450
set gyro_lpf2_type = PT1
set gyro_lpf2_static_hz = 380

# Filtragem Otimizada do Termo D
set dterm_lpf1_type = PT1
set dterm_lpf1_static_hz = 0
set dterm_lpf1_dyn_min_hz = 95
set dterm_lpf1_dyn_max_hz = 220
set dterm_lpf2_type = PT1
set dterm_lpf2_static_hz = 180

save

Perfil B: Cinelifter Coaxial X8 (RED Komodo / Sony FX6 / ARRI Alexa Mini LF)

# Configuração de Telemetria DShot e RPM Filtering
set dshot_bidir = ON
set motor_poles = 14
set rpm_filter_harmonics = 3
set rpm_filter_q = 500
set rpm_filter_min_hz = 60

# Dynamic Notch Filter Focado em Baixas Frequências Estruturais
set dyn_notch_count = 3
set dyn_notch_q = 280
set dyn_notch_min_hz = 65
set dyn_notch_max_hz = 350

# Filtros Passa-Baixa Suavizados para Carga Útil Elevada
set gyro_lpf1_type = PT1
set gyro_lpf1_static_hz = 0
set gyro_lpf1_dyn_min_hz = 140
set gyro_lpf1_dyn_max_hz = 320
set gyro_lpf2_type = PT1
set gyro_lpf2_static_hz = 260

# Filtragem Conservadora de D-Term para Motores 8S/12S
set dterm_lpf1_type = PT1
set dterm_lpf1_static_hz = 0
set dterm_lpf1_dyn_min_hz = 75
set dterm_lpf1_dyn_max_hz = 170
set dterm_lpf2_type = PT1
set dterm_lpf2_static_hz = 140

save

8. Impacto na Pós-Estabilização: Gyroflow e DaVinci Resolve

Softwares de estabilização giroscópica dependem de dados inerciais limpos e sincronizados com a taxa de quadros da câmera. Ferramentas como o Gyroflow realizam a compensação matemática de movimento calculando quatérnios de orientação a partir do giroscópio do drone ou da própria câmera.

Quando o sinal bruto da IMU contém ruído de alta frequência não filtrado, o algoritmo de orientação interpreta as microvibrações como rotação real do drone. O software tenta compensar essas rotações artificiais distorcendo os cantos da imagem e provocando o efeito de ondulação (jello de pós-processamento).

Ao aplicar a filtragem de fase linear no Betaflight e exportar os logs inerciais pré-filtrados para a suíte de edição, a estabilização matemática alcança precisão subpixel:

• Redução de corte de borda (Crop Factor): Trajetórias suaves demandam menor margem de enquadramento para correção, preservando o ângulo de visão da lente.

• Eliminação de artefatos de obturador: Câmeras com rolling shutter evitam distorções geométricas verticais em movimentos panorâmicos de alta velocidade.

• Sincronismo perfeito de Timecode: A integração com genlock e SMPTE LTC garante que a compensação espacial coincida frame a frame com o obturador da câmera.

Perguntas Frequentes

Por que o RPM Filter é mais eficiente que filtros passa-baixa tradicionais?

O RPM Filter cria entalhes extremamente estreitos exatamente sobre as frequências de rotação dos motores, eliminando o ruído principal sem atrasar as demais frequências do sinal. Filtros passa-baixa tradicionais atenuam todas as frequências acima do corte, introduzindo atraso de fase que prejudica o controle.

O sensor ICM-42688-P sempre precisa de montagem em silicone (soft-mount)?

Sim. Por possuir altíssima sensibilidade e largura de banda de amostragem de até 32 kHz, o sensor ICM-42688-P satura facilmente com vibrações mecânicas acima de 1 kHz se for parafusado diretamente na fibra de carbono sem amortecedores de silicone.

Como saber se o atraso de fase da filtragem está alto demais?

O sintoma clássico de excesso de atraso de fase é a oscilação de prop wash em curvas fechadas e descidas verticais, acompanhada por uma sensação de resposta atrasada nos controles do stick.

É seguro desativar totalmente os filtros estáticos se o RPM Filter estiver ligado?

Não é recomendável desativar todos os filtros. Embora o RPM Filter elimine os harmônicos de rotação, filtros dinâmicos e passa-baixa de 1ª ordem permanecem necessários para atenuar ressonâncias estruturais do frame e ruídos elétricos de alta frequência.

Conclusão e Próximos Passos na Captação Cinematográfica

A obtenção de movimentos fluidos no cinema FPV moderno resulta da união entre engenharia eletromecânica de precisão e processamento de sinais. Compreender a física dos sensores MEMS e dominar a análise espectral Blackbox permite que operadores alcancem estabilidade óptica sem depender de correções destrutivas na pós-produção.

Para aprofundar seu conhecimento na montagem de aeronaves profissionais para o audiovisual, explore nossos guias sobre sistemas de transmissão digital FPV, protocolos de ESC e DShot bidirecional e a engenharia de propulsão para Cinelifters X8.
