A nitidez de um Cinelifter FPV depende do desacoplamento mecânico correto entre o chassi e o sensor.
Sem amortecimento viscoelástico dimensionado, os harmônicos de motores geram jello e saturam giroscópios internos.
Em aeronaves com RED Komodo-X ou ARRI Alexa Mini LF, a montagem rígida transfere energia destrutiva. O isolamento dinâmico exige calcular a frequência natural de ressonância e a transmissibilidade de força.
1. O modelo massa-mola-amortecedor e a frequência natural do payload
O desacoplamento de uma câmera de cinema em um drone FPV funciona como um sistema dinâmico de um grau de liberdade.
A massa suspensa do conjunto óptico interage diretamente com a constante elástica dos isoladores e a dissipação viscosa.
A equação diferencial clássica governa o movimento do payload no suporte:
m × x''(t) + c × x'(t) + k × x(t) = F_0 × sin(ω × t)
Nessa relação, m representa a massa total em repouso da câmera, lente e acessórios em quilogramas.
O parâmetro c é o coeficiente de amortecimento viscoso. O termo k é a rigidez elástica dos isoladores em Newtons por metro.
A frequência de ressonância natural não amortecida f_n determina o comportamento espectral do conjunto:
f_n = (1 ÷ (2 × π)) × √(k ÷ m)
Para que o suporte isole vibrações, a frequência de excitação do drone f precisa superar a barreira crítica:
f > √2 × f_n ≈ 1,414 × f_n
Abaixo desse patamar (f < √2 × f_n), o suporte não atenua as oscilações mecânicas.
Quando a frequência excitadora coincide com a frequência natural (f = f_n), o sistema entra em ressonância e multiplica as vibrações.
Razão de Frequência (r = f ÷ f_n) | Regime Operacional | Comportamento da Câmera no Set |
|---|---|---|
r < 0,7 | Zona quase-estática | A câmera segue fielmente os movimentos do drone |
0,7 ≤ r ≤ 1,4 | Zona de ressonância | Amplificação severa de vibrações (wobble no vídeo) |
r > 1,414 | Zona de isolamento ativo | Atenuação exponencial das vibrações de alta frequência |
r ≥ 3,0 | Isolamento de alta eficiência | Redução de ruído harmônico superior a -20 dB |
A norma ISO 2041:2018 padroniza esses regimes mecânicos para monitoramento de vibrações e choque estrutural.
O objetivo do projeto é manter a frequência natural f_n entre 12 Hz e 22 Hz. Essa faixa fica abaixo da rotação mínima dos motores em voo.
2. Espectro de vibração em voo: motores, hélices e prop wash
As fontes de excitação em um drone FPV dividem-se em perturbações aerodinâmicas de baixa frequência e ruídos mecânicos de alta frequência.
Cada faixa espectral afeta a captação de forma distinta no conjunto óptico.
No domínio de baixa frequência (5 Hz a 40 Hz), atuam rajadas de vento, manobras bruscas e vórtices de esteira (prop wash).
Se a frequência natural f_n cair nessa janela, a câmera oscila de forma pendular e gera descompasso na imagem.
No domínio de alta frequência (100 Hz a 1.200 Hz), atuam forças centrífugas de desbalanceamento e o corte aerodinâmico das pás:
- Frequência Fundamental de Rotação (1X RPM):
f_motor = (RPM ÷ 60) Hz. Em um Cinelifter a 12.000 RPM, a fundamental ocorre em200 Hz. - Frequência de Passagem de Pá (BPF): Calculada por
f_BPF = (RPM ÷ 60) × N_pás. Para hélices tri-blade a 12.000 RPM, a BPF surge em600 Hz.
Faixas Espectrais Típicas em Cinelifters FPV:
┌──────────────────────────┬──────────────────────────┬──────────────────────────┐
│ 5 Hz – 40 Hz │ 100 Hz – 300 Hz │ 300 Hz – 1.200 Hz │
│ Manobras e Prop Wash │ Rotação 1X dos Motores │ Passagem de Pá (BPF) │
│ (Evitar ressonância) │ (Atenuação > -18 dB) │ (Atenuação > -30 dB) │
└──────────────────────────┴──────────────────────────┴──────────────────────────┘
Vibrações entre 150 Hz e 600 Hz sem isolamento deformam linhas em sensores de varredura linear (rolling shutter).
Em sensores com obturador global (global shutter), o ruído mecânico satura o giroscópio MEMS interno, corrompendo os metadados de orientação.
3. Transmissibilidade e razão de amortecimento
A transmissibilidade de força expressa a fração da energia vibratória do chassi que atravessa os isoladores e atinge a câmera.
Ela quantifica o grau de isolamento real entre a estrutura e o payload.
A formulação matemática da transmissibilidade T depende da razão de frequências r = f ÷ f_n e da razão de amortecimento ζ (zeta):
T = √((1 + (2 × ζ × r)^2) ÷ ((1 - r^2)^2 + (2 × ζ × r)^2))
A razão de amortecimento ζ é calculada pela relação:
ζ = c ÷ (2 × √(k × m))
Em sistemas subamortecidos com ζ < 0,10 (como borrachas comuns), a amplificação no pico de ressonância (r = 1) atinge valores extremos:
T_pico ≈ 1 ÷ (2 × ζ)
Com ζ = 0,08, a vibração no pico de ressonância é multiplicada por mais de seis vezes.
Um amortecimento alto (ζ > 0,40) reduz o pico na ressonância, mas prejudica o isolamento nas altas frequências dos motores.
A diretriz militar MIL-STD-810H (Método 514.8) estabelece padrões para montagens de carga crítica em aeronaves.
A norma recomenda manter o amortecimento entre ζ = 0,15 e ζ = 0,30. Essa faixa suprime o pico ressonante e preserva a atenuação em alta rotação.
4. Alpha Gel vs. Wire Rope: Comparativo de materiais
A escolha do material isolador depende diretamente da massa do payload e das condições térmicas da diária de filmagem.
Géis viscoelásticos de silicone e cabos de aço trançado representam as duas principais soluções de engenharia.
O Alpha Gel, produzido pela Taica Corporation, é uma matriz de silicone reticulado de ultra-baixa dureza (escala Shore 00).
Ele dissipa energia mecânica transformando micro-deformações em calor com fator de perda tan δ ≈ 0,30.

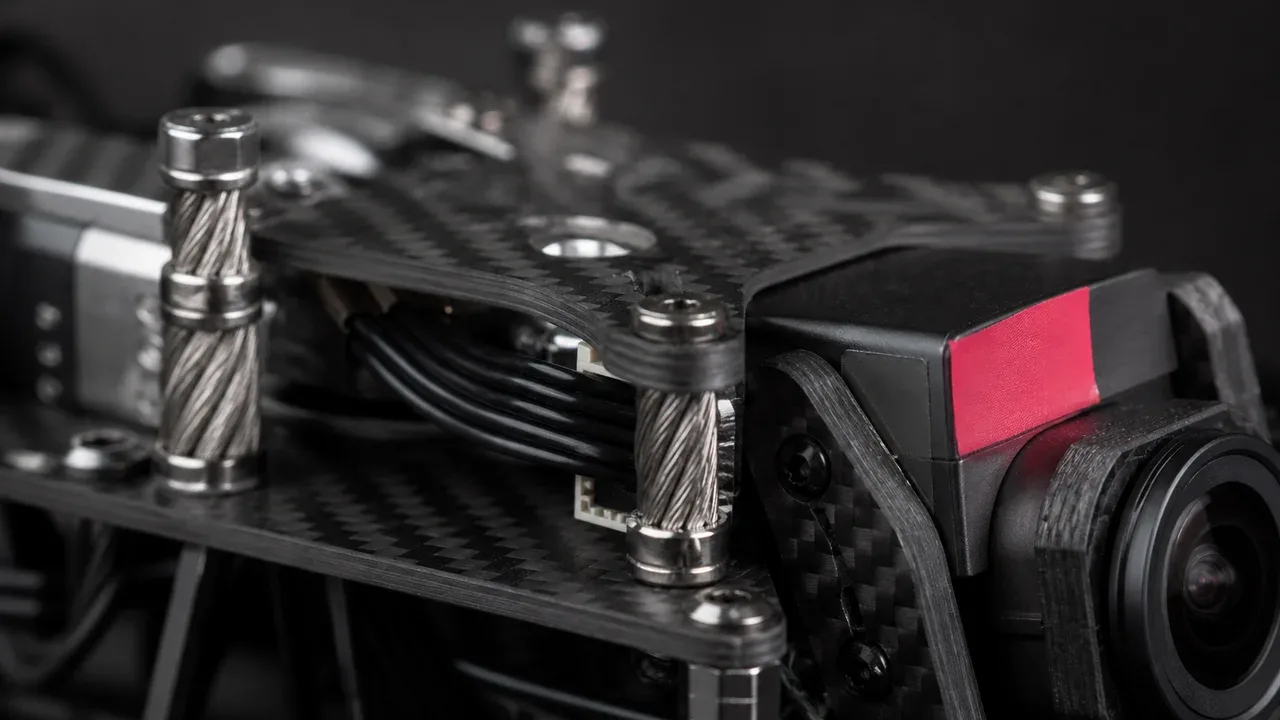

Os Wire Rope Isolators (WRI) utilizam cabos de aço inoxidável multi-filamento (grau AISI 316) conformados em espirais contínuas.
A dissipação de energia ocorre por atrito seco (coulomb friction) entre os filamentos metálicos que deslizam durante a flexão.
| Característica Técnica | Alpha Gel (Silicone Macio) | Wire Rope Isolators (Aço Inox) | Coxim Borracha NBR / EPDM |
|---|---|---|---|
| Faixa de Carga Ideal | 200 g a 1.400 g | 1.800 g a 8.000 g | 500 g a 2.500 g |
| Comportamento Elástico | Linear elástico com amortecimento | Não-linear progressivo (hardening) | Linear com histerese moderada |
Razão de Amortecimento (ζ) | 0,12 a 0,22 | 0,18 a 0,32 | 0,05 a 0,10 |
| Estabilidade Térmica | Estável de -40 °C a +200 °C | Estável de -100 °C a +300 °C | Rígido <10 °C, macio >40 °C |
| Risco de Fim de Curso | Requer batentes mecânicos | Auto-limitante pela geometria | Risco alto em impactos G |
| Atenuação a 300 Hz | -28 dB a -34 dB | -22 dB a -30 dB | -12 dB a -18 dB |
Para câmeras de ação compactas montadas em Cinewhoops 3.5", o Alpha Gel proporciona excelente isolamento com massa mínima.

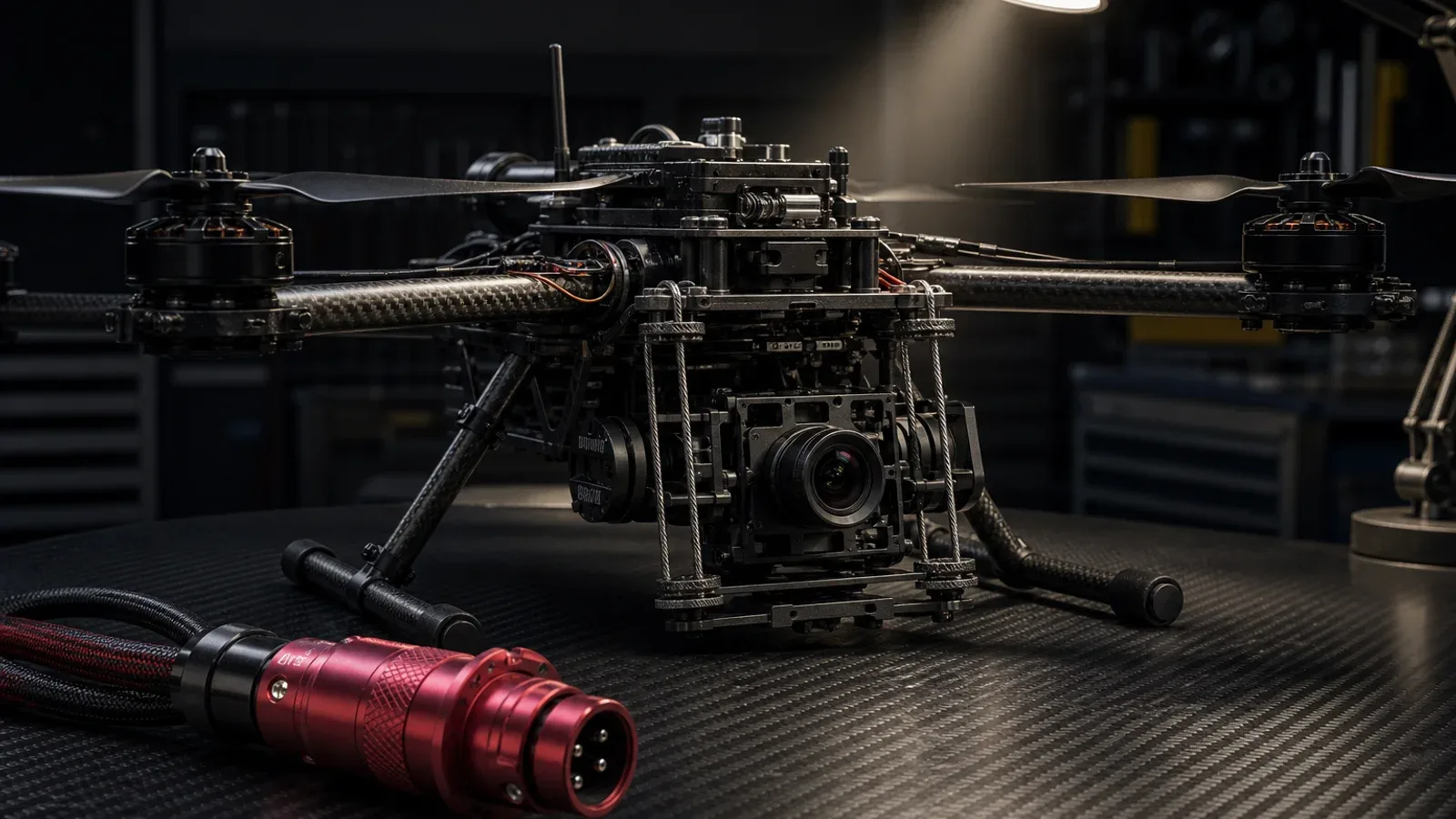

Para câmeras pesadas de produção em Cinelifters X8, os isoladores Wire Rope são indispensáveis.
Sua alta rigidez axial e resistência evitam deformações em manobras rápidas.
5. Alinhamento de Centro de Gravidade e acoplamento em três eixos
O isolamento de vibrações lineares falha quando o Centro de Gravidade (CG) da câmera não coincide com o plano neutro dos amortecedores.
Esse desalinhamento gera momentos angulares parasitas que prejudicam o enquadramento.
Quando uma aceleração vertical no eixo Z excita o chassi, a distância d_CG até o plano dos amortecedores induz torque:
M_torque = F_aceleração × d_CG
Esse momento converte forças lineares em rotações angulares rápidas de arfagem (pitch) e rolagem (roll).
Como lentes cinematográficas ampliam variações angulares, o desalinhamento do CG multiplica o desfoque de movimento (motion blur).
Diagrama de Distribuição de Forças e Centro de Gravidade:
[ Câmera de Cinema + Lente PL ] --> Centro de Gravidade (CG)
│ ↕ d_CG (Distância excêntrica)
═════════════╪═════════════ --> Plano Neutro dos Isoladores
[WRI] [WRI] --> Amortecedores Helicoidais
─────────────────────────── --> Chassi Principal do Cinelifter
Para neutralizar o acoplamento de eixos em bancada, siga três regras fundamentais de montagem:
- Equilíbrio Estático Prévio: Instale bateria, transmissor de vídeo e lente antes de ajustar a sapata deslizante até equilibrar o centro de massa.
- Distribuição Simétrica de Carga: Posicione quatro a seis isoladores Wire Rope com espaçamento equidistante em torno do baricentro do rig.
- Rigidez Lateral Complementar: Utilize amortecedores a 45° ou guias axiais para conter cisalhamento lateral sem enrijecer o eixo vertical.
6. Integração com Betaflight, Blackbox e pós-estabilização Gyroflow
A montagem da câmera de cinema não deve ser confundida com a fixação da controladora de voo do drone.
Cada componente exige uma estratégia de amortecimento oposta na arquitetura do Cinelifter.
A controladora de voo (FC) com firmware Betaflight depende de leitura imediata das rotações do chassi.
Se a FC for montada sobre bases moles, o atraso de fase na malha PID causa instabilidade e oscilações perigosas (flyaways).
Por esse motivo, a FC utiliza ilhoses de silicone firme (~40A Shore) combinados com filtros digitais (RPM Filter e Dynamic Notch).
Por outro lado, o software Gyroflow exige que os dados da IMU da câmera correspondam fielmente à rotação óptica do sensor.
Para assegurar estabilização óptica sem artefatos no DaVinci Resolve ou Gyroflow:
- Atenuação Acima de Nyquist: O amortecedor mecânico precisa suprimir vibrações acima da metade da frequência de amostragem da IMU (
f_vib < f_amostragem ÷ 2). Com IMUs operando a 1 kHz, ruídos acima de 500 Hz devem ser fisicamente eliminados. - Solidariedade Óptica: Caso utilize um logger IMU externo montado na sapata, fixe-o rigidamente ao corpo da câmera no mesmo bloco desacoplado do sensor.
- Preservação de Frequências Úteis: Evite suportes com folga excessiva que gerem atraso temporal entre a leitura angular e o quadro capturado.

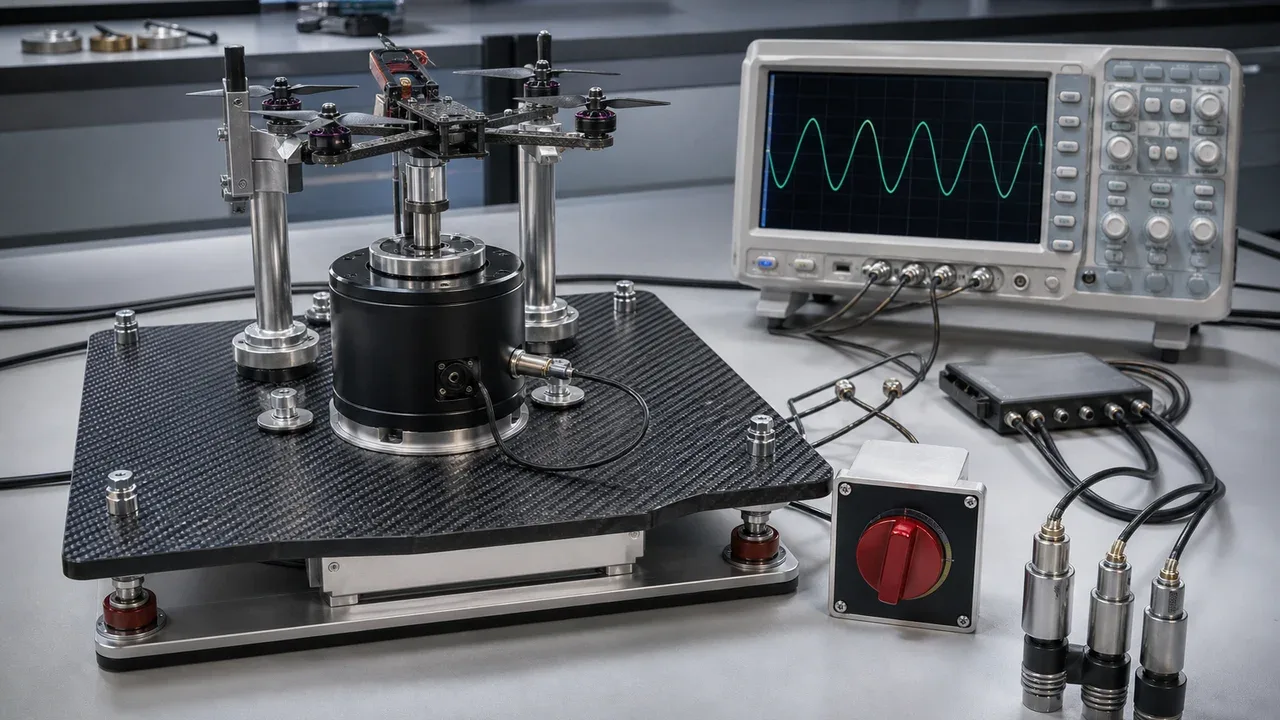

7. Checklist prático de bancada para voos de cinema com Cinelifters
A verificação sistemática antes de cada decolagem previne perdas de diária e garante tomadas limpas com câmeras de grande formato.
Execute a rotina técnica de validação de isolamento em cinco etapas:
- Pesagem Completa do Rig (AUW do Payload): Pese a câmera montada com lente, filtro ND e acessórios. Confirme se a massa total coincide com a faixa nominal dos isoladores.
- Inspeção de Cabos e Chicotes: Garanta alças de alívio flexíveis em cabos SDI e de alimentação. Cabos tensionados transmitem vibração direta ao sensor.
- Teste de Frequência Natural por Impulso: Aplique uma deflexão suave no topo da câmera e observe o retorno. O movimento deve estabilizar em menos de 1,5 ciclo.
- Leitura Espectral no Log de Blackbox: Realize um voo curto com log de Blackbox ativo. Verifique no espectrograma se os harmônicos de motor estão atenuados.
- Verificação Térmica dos Amortecedores: Após o voo, inspecione a temperatura e integridade dos isoladores, conferindo ausência de deformação permanente.
Com o cálculo correto da frequência natural e o emprego de isoladores viscoelásticos adequados à carga, o Cinelifter FPV entrega estabilidade cinematográfica em manobras de alta velocidade.
