A estabilidade cinematográfica de um drone FPV não nasce no software de pós-estabilização, mas no controle eletromecânico em tempo real entre a controladora de voo e os MOSFETs do ESC. Quando uma aeronave de cinema executa uma curva fechada rente a uma parede ou enfrenta turbulência em velocidade de cruzeiro, oscilações parasitas de alta frequência (prop wash e ressonância estrutural) degradam o sinal de giro antes mesmo do frame de vídeo ser gravado. Eliminar essas vibrações sem introduzir atraso de fase (phase delay) destrutivo no loop de controle exige entender a cadeia completa: telemetria digital DShot, firmware de ESC de código aberto (AM32 e Bluejay), física de comutação de motores trifásicos e a matemática dos filtros de RPM no Betaflight.

1. Evolução dos Protocolos: Da Largura de Pulso Analógica ao DShot Bidirecional
Historicamente, o controle de velocidade em motores brushless dependia de protocolos analógicos baseados em modulação por largura de pulso (PWM, Oneshot125, Oneshot42 e Multishot). Nesses padrões legados, a largura do pulso elétrico em microssegundos (1000 mus a 2000 mus no PWM padrão) representava diretamente a aceleração solicitada. Essa arquitetura sofria com três gargalos severos:
- Jitter de Timer e Deriva de Calibração: Atrasos nos timers de hardware dos microcontroladores exigiam calibração manual do ponto final de aceleração (throttle endpoints).
- Vulnerabilidade a Ruído Eletromagnético: Picos de corrente causados pela comutação rápida de MOSFETs induziam ruído analógico na linha de sinal, corrompendo a leitura do acelerador.
- Comunicação Unidirecional: A controladora de voo enviava comandos sem confirmação nem informação de rotação real do motor.
Comparativo de Latência de Quadro e Resolução

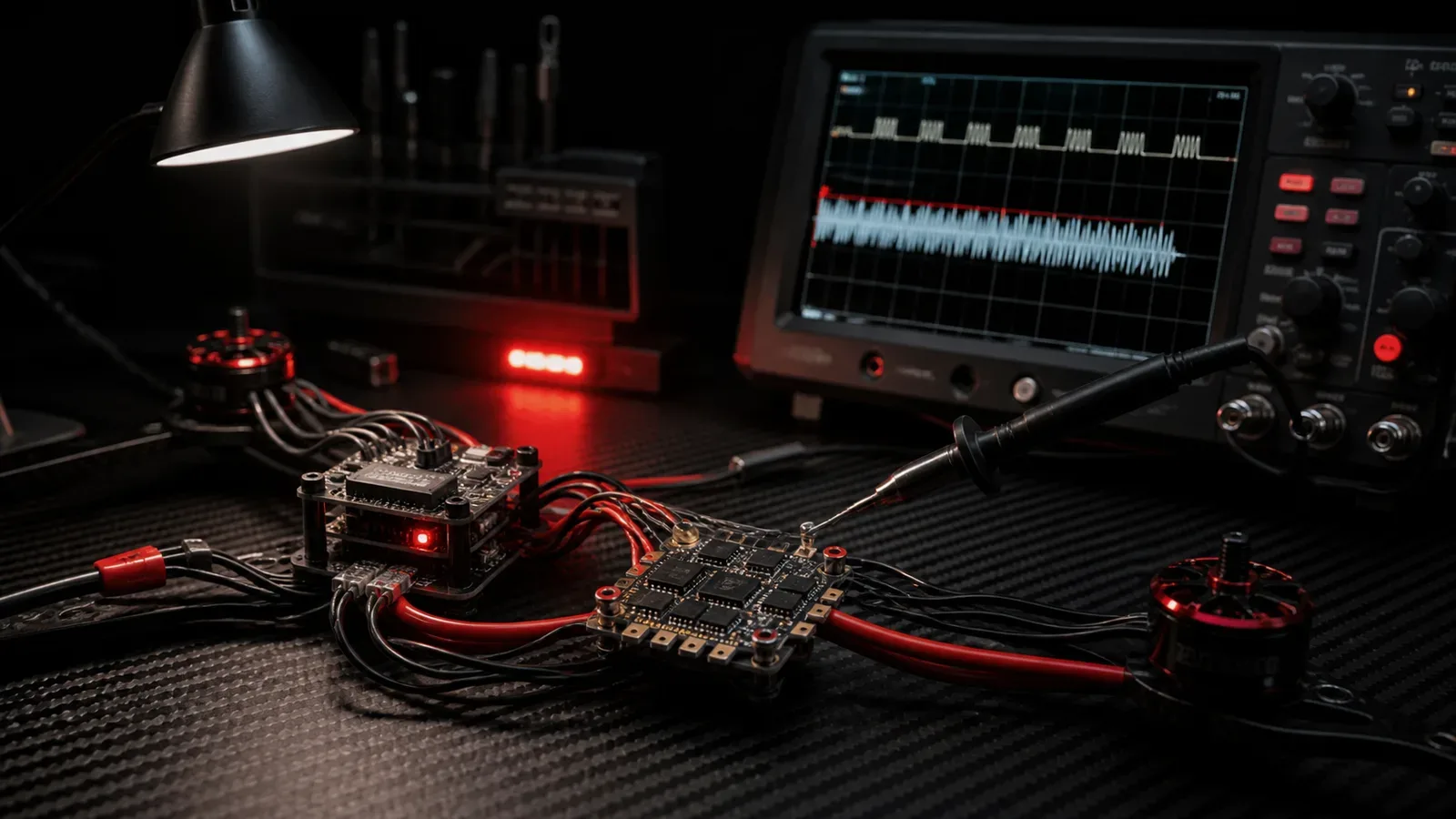

A introdução do DShot (Digital Shot) substituiu a modulação temporal analógica por pacotes digitais seriais com checagem de redundância cíclica (CRC de 4 bits) e taxa de resolução de 2048 passos (11 bits).
| Protocolo | Tipo de Sinal | Duração do Quadro | Taxa Máxima de Atualização | Resolução | Verificação de Erro |
|---|---|---|---|---|---|
| Standard PWM | Analógico (1000--2000 mus) | 20.000 mus (50 Hz) ou 2000 mus (490 Hz) | 50 – 490 Hz | ~1000 passos | Nenhuma |
| Oneshot125 | Analógico (125--250 mus) | 250 mus | 1 kHz – 4 kHz | ~1000 passos | Nenhuma |
| Multishot | Analógico (5--25 mus) | 25 mus | Até 32 kHz | ~1000 passos | Nenhuma |
| DShot150 | Digital serial (150 kbit/s) | 106,7 mus | 1 kHz – 4 kHz | 2048 passos | CRC 4-bit |
| DShot300 | Digital serial (300 kbit/s) | 53,3 mus | 4 kHz – 8 kHz | 2048 passos | CRC 4-bit |
| DShot600 | Digital serial (600 kbit/s) | 26,7 mus | 8 kHz – 16 kHz | 2048 passos | CRC 4-bit |
A especificação oficial e os drivers de controle do Betaflight DShot Implementation confirmam que o protocolo transmite 16 bits estruturados da seguinte forma:
- Bits 0 a 10 (11 bits): Valor de aceleração de 0 a 2047 (sendo 0 = desarmado, 1 a 47 = comandos especiais de telemetria e direção, 48 a 2047 = aceleração útil).
- Bit 11 (1 bit): Solicitação de telemetria estendida (telemetry request).
- Bits 12 a 15 (4 bits): Checksum CRC calculado por operações XOR com deslocamento de bits.
/* Algoritmo canônico de cálculo de CRC DShot 4-bit */
uint8_t dshot_crc4(uint16_t value) {
return (value ^ (value >> 4) ^ (value >> 8)) & 0x0F;
}
2. A Queda do BLHeli_32 e a Consolidação do AM32 e Bluejay
O ecossistema de hardware para ESCs passou por uma transformação estrutural. O padrão proprietário BLHeli_32, que por quase uma década dominou placas de 32 bits, teve o desenvolvimento e o licenciamento descontinuados. Esse encerramento impulsionou a migração definitiva da indústria de drones para alternativas open-source:
AM32 (ARM 32-bit Open Source ESC Firmware)
O projeto AM32 MultiRotor ESC Firmware, sob licença GPLv3, estabeleceu-se como a plataforma moderna de referência para microcontroladores ARM de 32 bits (como STM32F051, STM32G071, GD32E230 e AT32F421). Seus diferenciais de engenharia incluem:
- Partida Senoidal (Sinusoidal Startup): Inicialização ultra-suave com comutação senoidal em baixa rotação, eliminando solavancos e engasgos de partida em motores grandes de alto torque.
- Frequência PWM Variável (Dynamic PWM): Ajuste em tempo real da frequência de comutação (entre 16 kHz e 128 kHz) em função da rotação e da corrente exigida.
- Suporte Nativo a DShot Bidirecional: Telemetria de eRPM sem custos de royalties ou chaves proprietárias de ativação.
Bluejay (8-bit BB2 ESC Firmware)
Para plataformas micro e cinewhoops leves baseados em MCUs EFM8BB21 de 8 bits (antigo ecossistema BLHeli_S), o projeto Bluejay ESC Firmware estendeu o suporte ao DShot bidirecional com taxas PWM fixas de 24 kHz, 48 kHz e 96 kHz. A configuração e o diagnóstico de ambos os firmwares podem ser executados diretamente via Web Serial pelo Online ESC Configurator.

3. Física da Telemetria Bidirecional: Decodificação GCR e Cálculo de eRPM
O DShot Bidirecional utiliza uma única linha física de sinal bidirecional em modo half-duplex. Após a controladora de voo transmitir o pacote de 16 bits de comando, o ESC assume a linha de dados após um intervalo de silêncio de 30 mus e transmite uma resposta de 21 bits codificada em GCR (Group Coded Recording).
Estrutura do Pacote de Retorno
A codificação GCR converte quartetos de 4 bits em quintetos de 5 bits com transições de clock garantidas, prevenindo desfasamento de sincronia temporal sem linha dedicada de clock:
- Dado útil descompactado: 12 bits de período temporal (
T_erpm) em microssegundos + 4 bits de Checksum. - Dado transmitido no barramento: 20 bits de dados GCR + 1 bit de parada (framing bit).
Equação de Conversão de Período eRPM em Frequência Mecânica
O valor de 12 bits decodificado representa o intervalo temporal de uma rotação elétrica (T_erpm). A velocidade angular mecânica real do rotor é obtida pela relação entre os pares de polos magnéticos do motor (P_magn):
f_eRPM = (1.000.000) ÷ (T_erpm (mus))
RPM_mecânico = (f_eRPM × 60) ÷ ((N_polos) ÷ (2)) = (120 × f_eRPM) ÷ (N_polos)
f_mecânica (Hz) = (RPM_mecânico) ÷ (60) = (2 × f_eRPM) ÷ (N_polos)
Em um motor padrão 2207 de 14 polos magnéticos (N_polos = 14), se a telemetria retornar um período T_erpm = 250 mus:
f_eRPM = (1.000.000) ÷ (250) = 4000 Hz
RPM_mecânico = (120 × 4000) ÷ (14) = 34.285 RPM
f_mecânica = (2 × 4000) ÷ (14) ≈ 571,4 Hz
A controladora de voo sabe com precisão de microssegundos que a pá da hélice está gerando distúrbios vibratórios exatamente a 571,4 Hz e em seus harmônicos superiores (1142,8 Hz e 1714,2 Hz).
4. O Filtro de RPM no Betaflight: State Variable Filter (SVF) e Harmonização
Com a informação exata da rotação de cada um dos quatro (ou oito) motores, o algoritmo de filtragem do Betaflight abandona a suposição genérica de ruído e aplica Notch Filters State Variable (SVF) dinâmicos centrados milimetricamente em cima de cada harmônico.
Conforme o código-fonte em rpm_filter.c e a documentação do Betaflight Bidirectional DShot & RPM Filtering Guide, o sistema processa múltiplos harmônicos para cada eixo giroscópico (Roll, Pitch e Yaw):
/* Trecho do cálculo dinâmico de frequência de corte por motor e harmônico */
void updateRpmNotchFilter(rpmFilter_t *filter, float motorFrequencyHz, uint8_t harmonicIndex) {
float centerFrequency = motorFrequencyHz * (harmonicIndex + 1);
if (centerFrequency < filter->minFrequencyHz) {
centerFrequency = filter->minFrequencyHz;
}
svfUpdateParams(&filter->notch[harmonicIndex], centerFrequency, filter->qFactor, filter->looptime);
}
Por que o RPM Filter supera os Filtros Passa-Baixa Convencionais?
Filtros passa-baixa estáticos (como PT1, PT2, PT3 e Biquad) atenuam todo o sinal acima de determinada frequência de corte (f_c). Contudo, a função de transferência de um filtro passa-baixa analógico/digital introduz um atraso de fase inevitável:
Atraso de Fase θ(ω) = -arctan((ω) ÷ (ω_c))
Quanto mais agressiva a filtragem estática, maior o atraso de fase na faixa de 10--80 Hz onde o piloto manobra a aeronave. No loop PID, o atraso de fase transforma a ação corretiva do Termo D (D_term) em retroalimentação positiva instável, gerando oscilações de alta frequência e sobreaquecimento térmico das bobinas do motor.
Ao rastrear os picos estreitos de vibração mecânica com fatores de qualidade elevados ($Q = 500$), o RPM Filter remove 95% do ruído induzido por rotação com atraso de fase desprezível no sinal de baixa frequência.

5. Frequência de Comutação PWM dos MOSFETs: 24 kHz, 48 kHz ou PWM Dinâmico?
A ponte H trifásica de um ESC comuta a tensão da bateria nos enrolamentos do estator através de transistores de efeito de campo MOSFET acionados por PWM (Pulse-Width Modulation). A escolha da frequência dessa portadora PWM altera diretamente o amortecimento elétrico (damped light), o consumo de bateria e a dissipação de calor da aeronave.
Matriz Comparativa de Frequência PWM
| Frequência PWM | Ruído Acústico | Eficiência Energética em Cruzeiro | Resposta do Freio Regenerativo (Damped Light) | Perdas por Comutação nos MOSFETs (P_sw) | Comportamento Recomendado |
|---|---|---|---|---|---|
| 16 kHz – 24 kHz | Audível (zumbido) | Média | Máxima (Freio agressivo imediato) | Baixa (MOSFETs frios) | Freestyle acrobático, Racing e Cinelifters 8"–10" |
| 48 kHz | Inaudível (>20 kHz) | Alta (+8% a +15% de autonomia) | Balanceada / Macia | Moderada | Padrão da indústria para Cinewhoops 3.5" e 5" |
| 96 kHz – 128 kHz | Silencioso | Altíssima em hover estático | Suave / Freio amortecido | Alta (Maior estresse térmico) | Tiny Whoops 1S/2S ultraleves e takes lentos |
| AM32 Dynamic PWM | Adaptativo | Otimizada em todas as faixas | Ajuste dinâmico (24 kHz em full throttle / 48 kHz em cruzeiro) | Otimizada termicamente por software | Cinema FPV avançado (equilíbrio ideal de torque e suavidade) |
Equação das Perdas Térmicas nos MOSFETs
A perda total de potência dissipada em calor por cada transistor do ESC é a soma das perdas por condução ôhmica (P_cond) e das perdas por chaveamento dinâmico (P_sw):
P_total = P_cond + P_sw = (I_rms^2 × R_DS(on)) + (V_bat × I_load × f_pwm × (t_rise + t_fall) ÷ (2))
Onde:
R_DS(on)é a resistência interna do canal dreno-fonte do MOSFET conduzindo (1--3\,mΩ).t_riseet_fallsão os tempos de subida e descida de tensão do gate driver (20--80\,ns).f_pwmé a frequência de comutação PWM.
Em plataformas pesadas de cinema (como Cinelifters X8 operando em baterias LiPo 6S/8S com picos de 60A por braço), frequências PWM elevadas (acima de 48 kHz) multiplicam linearmente as perdas por comutação P_sw, levando a desligamento por proteção térmica (thermal throttling) ou queima do driver. Por isso, para aeronaves industriais de 8 a 10 polegadas, o padrão de engenharia é manter 24 kHz ou 32 kHz.
6. Configurações Práticas de Betaflight para Plataformas de Cinema FPV
Conforme os avanços consolidados no ecossistema do Betaflight 2026.6.1, apresentamos os perfis de configuração recomendados para duas plataformas essenciais de produção audiovisual.
6.1 Perfil: Cinewhoop 3.5" (DJI O4 Pro / Naked Action Cam em Ambientes Confinados)
- Trem de Força: Motores 2004 ou 2203.5 (KV 2800-3500 em 6S) com hélices D90 de 3 ou 5 pás.

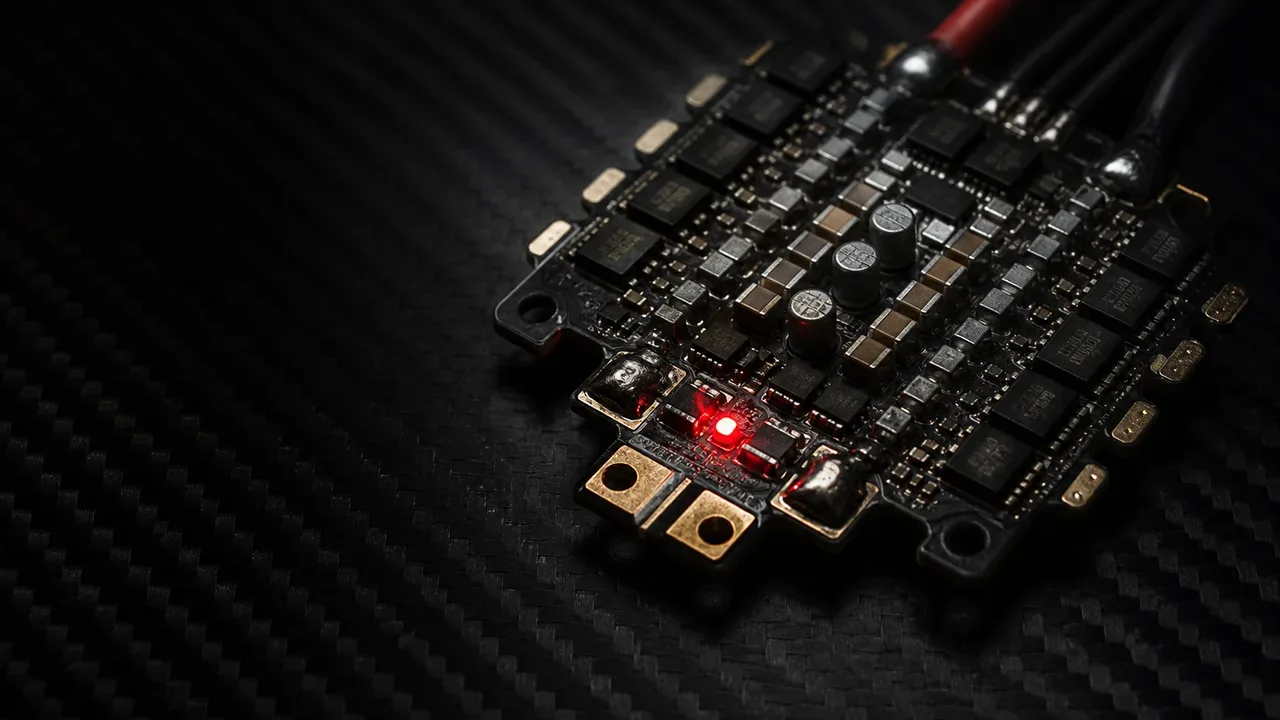

- ESC: 4-em-1 de 35A a 45A rodando AM32 ou Bluejay.
- Protocolo & PID Loop: DShot300 com DShot Bidirecional a 4 kHz / 4 kHz (ou DShot600 em 8 kHz em microcontroladores STM32G4/H7).
- Configuração de Filtros via CLI:
# Configuração de RPM Filter e Dynamic Notch para Cinewhoop 3.5"
set dshot_bidir = ON
set motor_poles = 14
set dshot_burst = ON
set gyro_rpm_notch_harmonics = 3
set gyro_rpm_notch_q = 500
set gyro_rpm_notch_min = 100
set dyn_notch_count = 2
set dyn_notch_q = 300
set dyn_notch_min_hz = 120
set dyn_notch_max_hz = 600
# Redução do atraso de fase dos filtros passa-baixa
set gyro_lowpass_type = PT1
set gyro_lowpass_hz = 400
set gyro_lowpass2_type = OFF
set dterm_lowpass_type = PT1
set dterm_lowpass_hz = 180
set dterm_lowpass2_type = PT1
set dterm_lowpass2_hz = 300
save
6.2 Perfil: Cinelifter Coaxial X8 de 8" a 10" (Câmeras Cinema: RED V-Raptor / Sony FX6)
- Trem de Força: 8x motores 3115 ou 3214 (KV 900-1100 em 8S LiPo) com hélices 9x4.5x3 de fibra de carbono.
- ESCs: 2x ESCs 4-em-1 industriais de 65A a 80A com barramento isolado.
- Protocolo & PWM: DShot300 com cabos de sinal trançados e aterramento blindado, operando em PWM fixo de 24 kHz ou 32 kHz.
- Filtragem Elétrica de Bancada: Mínimo de
2 × 1000 muF 50V Low-ESR (Panasonic FR / Rubycon ZLH)por placa de ESC + Diodo Supressor de Tensão Transiente (TVS) de 48V para absorver surtos indutivos de freio regenerativo.
7. Integração com Gyroflow e Compliance Operacional no Brasil
Para produções comerciais em cinema e publicidade, a gravação de logs de alta precisão é indispensável para estabilização de câmera no Gyroflow Official Software:
- Gravação Blackbox a 1 kHz / 2 kHz: Habilitar o log de voo bruto em memória flash com inclusão de telemetria de giro e RPM de motores (
set blackbox_mode = NORMAL,set blackbox_rate = 1/2). - Sincronização de Metadados: Ao importar os vídeos 4K/120fps gravados pela DJI O4 Air Unit Pro com EIS desativado no Gyroflow, o sinal filtrado de RPM permite remover artefatos de ressonância sem distorcer o horizonte nem causar deformações ópticas (wobble) nas bordas do enquadramento.
- Conformidade Regulatória: Todas as operações comerciais no Brasil devem obedecer aos requisitos da ANAC sob o Regulamento Brasileiro de Aviação Civil Especial RBAC-E94, incluindo cadastro SISANT para aeronaves Classe 3 (>250g), seguro RETA e homologação Anatel dos transmissores de RF.
Perguntas Frequentes (FAQ)
Qual a diferença real entre DShot300 e DShot600 em drones de cinema?
No DShot300, a transmissão do pacote leva 53,3 mus, permitindo loops de controle de 4 kHz com folga total para o microcontrolador ler a telemetria bidirecional. O DShot600 opera a 26,7 mus, sendo útil em loops de 8 kHz. No entanto, para drones de cinema que utilizam fiação mais longa entre a FC e o ESC, o DShot300 oferece imunidade a ruído eletromagnético substancialmente superior sem introduzir latência perceptível no voo.
Por que o AM32 substituiu o BLHeli_32?
O BLHeli_32 era um firmware de código fechado cujo servidor de licenciamento foi descontinuado. O AM32 é um projeto de código aberto (GPLv3) moderno que oferece suporte aos mesmos microcontroladores de 32 bits, com vantagens adicionais como modo de partida senoidal suave, PWM dinâmico inteligente e total transparência no código de controle de torque.
Como saber se o RPM Filter está funcionando corretamente no Betaflight?
No software Betaflight Configurator, ao conectar a bateria e acelerar os motores na aba Motores (com as hélices removidas), a indicação de rotação deve aparecer imediatamente em cada canal com uma taxa de erros DShot (Error Rate) rigorosamente em 0.00%. Se houver porcentagem de erro, verifique se a contagem de polos magnéticos do motor está correta na aba de configuração (geralmente 14 polos para estatores 22xx/23xx).
