O superaquecimento de transmissores de vídeo digital e controladores de velocidade em drones de cinema decorre da alta densidade de potência sem fluxo de ar. Quando a aeronave aguarda o comando de gravação em solo, a convecção natural é insuficiente para dissipar o calor.
Essa limitação térmica dispara o estrangulamento de taxa de transmissão (thermal throttling) no transmissor de vídeo e eleva a resistência elétrica dos transistores de potência. A consequência direta é o congelamento do vídeo e o risco de queima catastrófica em voo.
A solução de engenharia exige modelagem termodinâmica precisa da resistência de junção ao ambiente, aproveitamento do fluxo descendente das hélices (downwash) e protocolos rígidos de resfriamento em set.
1. O que é a Resistência Térmica de Junção ao Ambiente no Cinema FPV
A resistência térmica de junção ao ambiente mede a oposição física ao fluxo de calor do núcleo do semicondutor até o ar atmosférico. Quanto menor esse índice, mais eficiente é a transferência de energia térmica para fora do circuito integrado.
A transferência térmica em semicondutores segue a Lei de Fourier para condução unidimensional. A norma JEDEC JESD51-2A padroniza essa relação através de um circuito elétrico equivalente de resistências térmicas em série.
A temperatura no interior do silício depende da potência dissipada e do somatório de todas as resistências do caminho térmico:
T_j - T_a = P_diss × θ_JA
Onde:
T_j: Temperatura de junção interna do semicondutor (°C).T_a: Temperatura do ar ambiente no set de gravação (°C).P_diss: Potência elétrica convertida integralmente em calor (W).θ_JA: Resistência térmica total entre a junção e o ambiente (°C/W ou K/W).

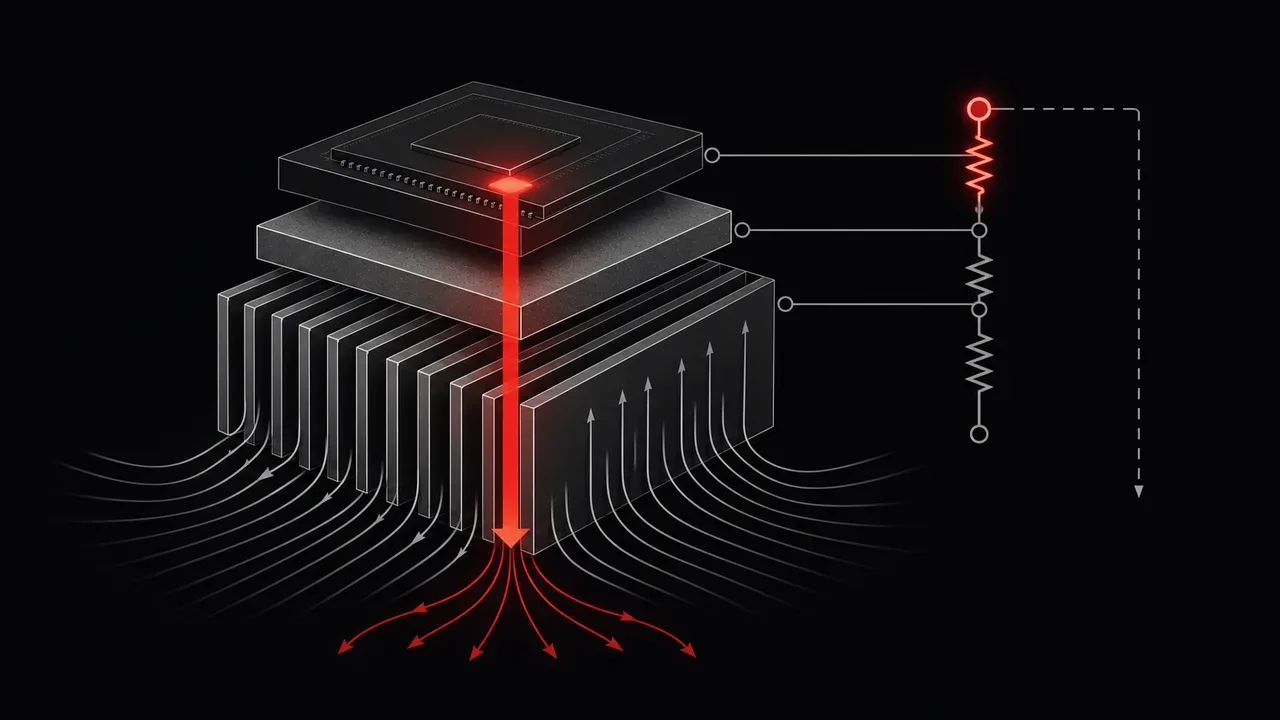

A resistência global desdobra-se em quatro barreiras físicas consecutivas:
θ_JA = θ_JC + θ_TIM + θ_HS + θ_SA
+-------------------------------------------------------------+
| Junção de Silício (T_j) |
| [Fonte de Calor: P_diss] |
+-------------------------------------------------------------+
|
θ_JC (Resistência Junção-Case)
v
+-------------------------------------------------------------+
| Encapsulamento Metálico / Chassi Interno (T_c) |
+-------------------------------------------------------------+
|
θ_TIM (Material de Interface Térmica)
v
+-------------------------------------------------------------+
| Dissipador de Alumínio CNC / Heat Spreader (T_hs) |
+-------------------------------------------------------------+
|
θ_SA (Convecção e Radiação para o Ar)
v
+-------------------------------------------------------------+
| Ar Ambiente Livre (T_a) |
+-------------------------------------------------------------+
A resistência junção-encapsulamento (θ_JC) é fixa pelo fabricante do circuito integrado. O projetista do drone controla diretamente a qualidade da interface térmica (θ_TIM) e a geometria do dissipador (θ_HS e θ_SA).
2. Por que os Transmissores Digitais Sofrem Thermal Throttling em Solo
Os transmissores de vídeo digital sofrem estrangulamento térmico em solo porque processam vídeo de alta taxa sem receber fluxo de ar convectivo. Em repouso, o calor acumulado na carcaça satura a capacidade de absorção do metal.
Um transmissor digital de alto desempenho reúne processador de imagem, codificador de hardware H.265 e amplificadores de radiofrequência em um espaço reduzido. O sistema consome entre 11 W e 14 W de potência contínua durante a transmissão em potência máxima.
Conforme a documentação técnica da DJI Enterprise, a densidade volumétrica de calor atinge quase 1.0 W/cm³. Em ar parado, o coeficiente de troca convectiva natural não passa de 10 W/(m²·K). Essa taxa é incapaz de retirar mais de 3 W da carcaça mantendo a temperatura abaixo do limite crítico.
| Faixa de Temperatura da Junção | Estado Operacional do VTX | Comportamento do Sinal e Vídeo | Impacto na Operação de Cinema |
|---|---|---|---|
T_j < 75 °C | Regime Nominal | Taxa de 50 Mbps / 60 Mbps e latência estável de 15 ms | Imagem perfeita para operação e monitoramento |
75 °C ≤ T_j < 95 °C | Degradação Térmica Ativa | Bitrate reduzido para 20 Mbps e aumento de compressão | Perda de nitidez no retorno do diretor |
95 °C ≤ T_j < 105 °C | Estado de Baixa Potência | Potência de RF derrubada para 25 mW e aviso no OSD | Risco iminente de perda de link em decolagem |
T_j ≥ 105 °C | Desligamento de Emergência | Corte total da transmissão de RF e congelamento | Aborto imediato de diária e risco de acidente |
A degradação ocorre de forma progressiva. O piloto percebe aumento de granulação na imagem antes do corte total de sinal. Se o drone decolar nessa faixa crítica, o transmissor opera com alcance reduzido a menos de 50 metros.
3. Como as Perdas por Condução e Comutação Afetam os ESCs
As perdas elétricas nos controladores de velocidade convertem-se diretamente em calor através da resistência interna dos MOSFETs e da comutação PWM. Em Cinelifters de cinema, essa dissipação pode ultrapassar 120 W por placa sob carga contínua.
A física de operação dos transistores de potência em pontes H trifásicas envolve dois tipos fundamentais de perdas, conforme detalhado na nota técnica Infineon AN-2020-08:
3.1 Perdas por Condução e Coeficiente Térmico Positivo
As perdas por condução dependem do quadrado da corrente eficaz e da resistência no estado ligado:
P_cond = I_rms^2 × R_DS(on)(T_j)
O silício apresenta coeficiente de temperatura positivo (α ≈ 0.006 K^-1):
R_DS(on)(T_j) = R_DS(on)(25 °C) × [1 + α × (T_j - 25 °C)]
Quando o transistor atinge 125 °C, a resistência interna aumenta em até 60%. Esse aumento eleva a dissipação de calor, criando um ciclo de realimentação térmica que pode fundir a pastilha de silício.
3.2 Perdas por Comutação e Frequência de PWM
As perdas por comutação ocorrem durante as transições de ligamento e desligamento dos transistores:
P_sw = 0.5 × V_bus × I_load × (t_r + t_f) × f_PWM
V_bus: Tensão do barramento principal da bateria (e.g., 33.6 V para 8S ou 50.4 V para 12S).t_ret_f: Tempos de subida e descida da corrente no chaveamento (nanossegundos).f_PWM: Frequência de modulação por largura de pulso configurada no firmware.
Aumentar a frequência do PWM de 24 kHz para 96 kHz no AM32 ou BLHeli_32 torna a rotação mais suave. Em contrapartida, essa alteração quadruplica as perdas por chaveamento nos MOSFETs.
4. O Papel da Convecção Forçada e do Downwash das Hélices
A convecção forçada gerada pelo fluxo das hélices reduz a resistência térmica superficial em até oito vezes em relação ao ar parado. Posicionar os componentes na linha do fluxo descendente garante a dissipação necessária para voos longos.
A taxa de calor transferida para o ambiente por convecção responde à Lei do Resfriamento de Newton:
q_conv = h_c × A_eff × (T_s - T_a)
O coeficiente convectivo h_c varia diretamente com a velocidade do ar v incidente sobre a superfície do dissipador:
h_c ≈ 10.45 - v + 10 × √v (para velocidades de escoamento v < 5 m/s)
h_c ≈ 7.6 × v^0.78 (para velocidades de escoamento v ≥ 5 m/s)
Regime de Convecção vs. Coeficiente de Transferência (h_c):
----------------------------------------------------------------------
Ar Estagnado em Solo (v = 0 m/s): h_c ≈ 8 W/(m²·K) [Crítico]
Voo Estacionário / Downwash (v = 10 m/s): h_c ≈ 45 W/(m²·K) [Estável]
Voo de Deslocamento (v = 20 m/s): h_c ≈ 78 W/(m²·K) [Excelente]
----------------------------------------------------------------------

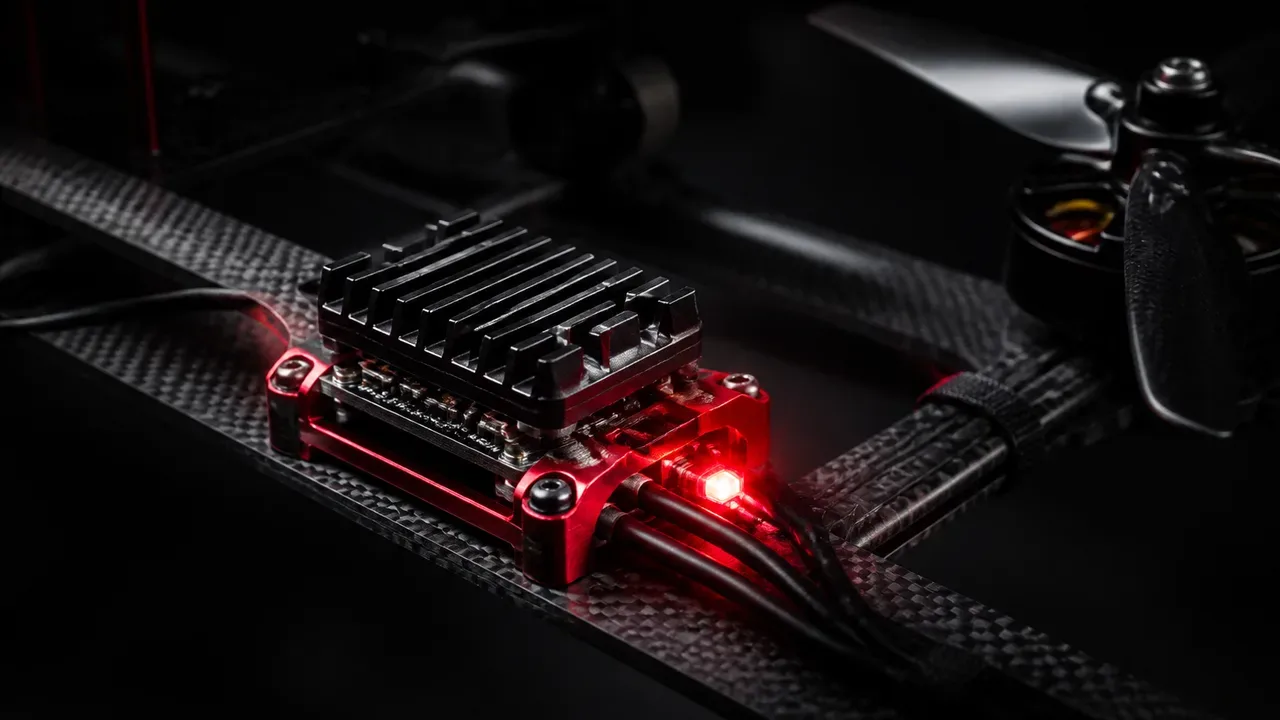

Em Cinelifters com configuração coaxial X8, o fluxo de ar entre os rotores superiores e inferiores cria zonas de alta pressão aerodinâmica. Instalar os controladores eletrônicos de velocidade nos braços de carbono expõe as aletas ao fluxo direto de ar resfriado.
5. Materiais de Interface Térmica e Emissividade por Anodização
A escolha do material de interface térmica e o tratamento superficial do alumínio determinam a velocidade com que o calor sai do componente. Superfícies polidas retêm calor radiativo, enquanto acabamentos anodizados escuros maximizam a emissão.
Conforme a Lei de Stefan-Boltzmann, a radiação térmica é proporcional à emissividade da superfície e à quarta potência da temperatura absoluta:
q_rad = ε × σ × A × (T_s^4 - T_a^4)
Onde σ = 5.67037 × 10^-8 W/(m²·K^4) é a constante de Stefan-Boltzmann.
O alumínio bruto usinado apresenta emissividade extremamente baixa (ε ≈ 0.05), refletindo o calor de volta para o chassi. A anodização negra dura tipo III eleva a emissividade para ε ≈ 0.88, permitindo que até 15% do calor total seja irradiado sem depender do vento.
Para a interface entre o chip e o dissipador, a condutividade térmica dos materiais varia consideravelmente:
- Ar residual em microfissuras: Condutividade crítica de
0.026 W/(m·K). - Pads térmicos de silicone comuns: Condutividade média de
1.5a2.5 W/(m·K). - Pads cerâmicos de alto desempenho (Bergquist / Laird): Condutividade de
5.0a7.5 W/(m·K). - Géis de mudança de fase (Phase Change Materials): Condutividade superior a
8.5 W/(m·K)ao atingirem 45 °C de temperatura operacional.
6. Configuração de Software e Firmware para Gestão Térmica
A parametrização do firmware Betaflight e AM32 impede que o transmissor de vídeo e os motores superaqueçam durante os procedimentos de solo. Essas configurações automatizam a redução de potência antes da decolagem.
A diretriz técnica oficial do Betaflight Firmware estabelece o controle dinâmico da tabela de transmissão via comandos de linha:
# Ativação do modo de baixa potência enquanto desarmado
set vtx_low_power_disarm = ON
# Habilitação da telemetria de temperatura do ESC via DShot
set esc_sensor_halfduplex = ON
set report_cell_voltage = ON
# Alarme visual no OSD para temperatura crítica de ESC
set osd_esc_temp_alarm = 95
set osd_core_temp_alarm = 80
save
Com essa configuração ativa, o transmissor de vídeo opera em apenas 25 mW enquanto a aeronave estiver no chão. Ao receber o comando de armar, a controladora eleva instantaneamente a potência de transmissão para 1200 mW ou 2000 mW.
7. Protocolo Operacional de Bancada e Set para Produção Cinematográfica
O protocolo operacional de set impede cancelamentos de diárias causados por componentes queimados ou desligamentos acidentais em voo. A equipe de solo deve seguir etapas rigorosas de resfriamento ativo e monitoramento.
Em produções comerciais e de ficção, a câmera principal precisa de minutos para calibrar balanço de branco, timecode e foco remoto. Durante esse intervalo, o drone permanece ligado em solo acumulando calor latente.

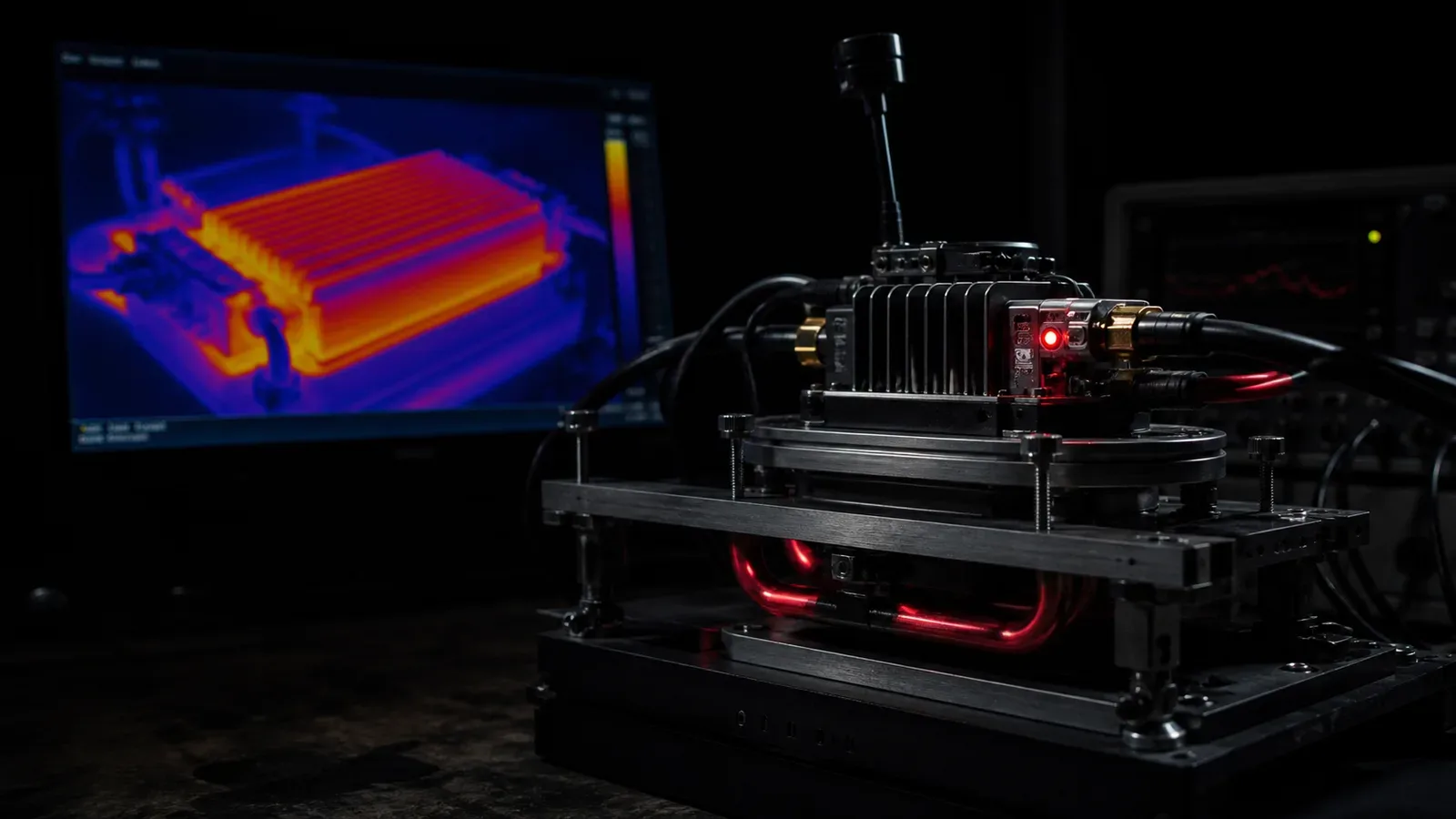

- Ventilação Ativa de Bancada: Fixe ventoinhas magnéticas auxiliares de 5V ou 12V soprando diretamente nas aletas do VTX e do ESC enquanto o drone estiver na bancada de câmera.
- Checagem de Telemetria no OSD: Verifique a leitura de temperatura no óculos antes de autorizar a decolagem. Aborte a saída se a temperatura do núcleo do VTX ultrapassar 75 °C antes da partida.
- Tempo Limite de Espera em Solo: Estabeleça um teto de 120 segundos para o drone armado no ponto de decolagem. Caso a direção atrase a cena, desarme a aeronave imediatamente.
- Ciclo de Resfriamento Pós-Voo: Mantenha a ventilação forçada ligada por 60 segundos após o pouso antes de desconectar a bateria de potência, dissipando o calor acumulado nos enrolamentos dos motores.
Adotar essa metodologia transforma o gerenciamento térmico de um risco imprevisível em uma rotina técnica controlada e confiável.
8. Perguntas Frequentes sobre Térmica em Drones FPV
Transmissores digitais podem queimar se ficarem ligados sem antena?
Sim. Ligar o transmissor sem antena impede a irradiação da energia de radiofrequência, que retorna para o estágio amplificador final gerando calor destrutivo instantâneo.
Qual a temperatura máxima segura para operação de ESCs em Cinelifters?
A temperatura máxima recomendada para MOSFETs em operação contínua é de 90 °C. Temperaturas acima de 105 °C degradam a solda e aceleram a falha dos capacitores eletrolíticos.
O uso de dissipadores de cobre é superior ao de alumínio em drones?
O cobre possui quase o dobro da condutividade térmica do alumínio (401 W/(m·K) contra 205 W/(m·K)), porém pesa mais que o triplo. Para aviação FPV, o alumínio 6061 usinado oferece a melhor relação entre dissipação e peso estrutural.
Fontes e Referências Técnicas
- JEDEC Solid State Technology Association: JESD51-2A: Integrated Circuits Thermal Test Method Environmental Conditions — Natural Convection (Still Air)
- Infineon Technologies: Application Note AN-2020-08: MOSFET Cooling and Thermal Design for Power Electronic Applications
- Texas Instruments: Application Report SLVA462: Understanding Thermal Resistance θJA and Junction Temperature in High-Density Systems
- Betaflight Open Source Firmware: Betaflight Documentation: VTX Control, Low Power Disarm and ESC Sensor Telemetry Protocol
- Henkel / Bergquist Thermal Management: Gap Pad and Thermal Interface Materials Engineering Design Guide
