O triângulo de exposição reúne abertura de diafragma, velocidade do obturador e sensibilidade ISO para equilibrar a luz captada pela câmera. Compreender esses três pilares permite controlar a claridade da cena, a profundidade de campo e a textura visual.
No cinema e no vídeo, o obturador fica travado na taxa de quadros pela regra dos 180 graus. Essa amarração preserva o desfoque de movimento natural esperado pelo sistema visual humano.
Essa restrição temporal quebra a flexibilidade tradicional da fotografia estática. No audiovisual, os filtros de densidade neutra e a iluminação atuam como o quarto pilar inegociável da cinematografia.
O Que É o Triângulo de Exposição no Audiovisual
O triângulo de exposição no audiovisual equilibra abertura óptica, tempo de obturação e sensibilidade do sensor para gerar imagens limpas. No vídeo, o obturador preserva o movimento, exigindo que a intensidade da luz seja regulada por filtros e iluminação externa.
Cada um dos três pilares exerce função dupla na captação. O operador calibra o nível de luminância enquanto define propriedades estéticas da linguagem cinematográfica.
A abertura regula o fluxo de luz e define a profundidade de campo. O obturador controla o tempo de exposição e a textura do movimento.
O ISO ajusta o ganho eletrônico do sensor digital. Quando elevado sem critério, insere granulação destrutiva e degrada a relação sinal-ruído.
Na fotografia estática, o profissional move qualquer vértice com liberdade. Sob sol forte, basta elevar o obturador para frações como 1/4000s sem perdas estéticas.
No vídeo contínuo, essa maleabilidade mecânica inexiste. A necessidade de criar movimento fluido impõe parâmetros formais documentados pela American Society of Cinematographers (ASC) e pelo consórcio ACES.
A Diferença Crucial Entre Fotografia e Vídeo: A Regra dos 180 Graus
A regra dos 180 graus exige que o tempo de obturação seja o dobro da taxa de quadros da gravação. Filmando a 24 fps, o obturador deve operar em 1/48 s para gerar o desfoque cinético esperado no cinema.
A percepção de fluidez visual decorre do fenômeno Phi e da persistência retiniana. Nosso cérebro funde quadros consecutivos somente quando há rastro de movimento entre eles.
Ao mover a mão diante dos olhos, enxergamos um leve desfoque contínuo. A equação clássica de obturação expressa-se pela fórmula:
Tempo de Exposição = 1 / (2 × FPS)
Em transmissões a 25 fps, o tempo de integração correto é 1/50 s. Em produções comerciais a 60 fps, o obturador fixa-se em 1/120 s.
Câmeras de cinema utilizam a notação angular herdada dos obturadores mecânicos rotativos. A conversão de ângulo para frações de segundo segue a relação:
Tempo = (Shutter Angle / 360°) × (1 / FPS)
Manter o ângulo em 180 graus garante que a câmera recalcule a exposição automaticamente. Ao mudar de 24 fps para 120 fps, o obturador ajusta-se para 1/240 s.
Aumentar a velocidade do obturador sob sol intenso elimina o desfoque natural. O resultado são imagens congeladas que geram uma gagueira visual conhecida como strobing judder.
Esse efeito estroboscópico possui valor quando usado de forma intencional. Janusz Kamiński utilizou obturadores estreitos de 45 e 90 graus nas batalhas de O Resgate do Soldado Ryan.
Em contrapartida, cineastas como Wong Kar-wai exploram obturadores amplos de até 360 graus. O recurso gera rastros pastosos e poéticos, inviáveis em vídeos corporativos.
A sincronia com a rede elétrica exige atenção contra cintilações. Sob lâmpadas de 50 Hz, ajusta-se o ângulo para 172.8 graus, adotando 144 graus em redes de 60 Hz.
Abertura no Cinema: Por Que Cineastas Usam T-Stops e Não f-Stops
Cineastas utilizam T-stops porque essa escala mede a transmitância real da luz pela lente, deduzindo perdas internas. Enquanto o f-stop é puramente geométrico, o T-stop garante exposição rigorosamente idêntica na troca de objetivas durante a gravação.
O f-stop representa a razão geométrica entre a distância focal e o diâmetro da pupila de entrada:
N = f / D
Uma lente de 50 mm com pupila de 25 mm opera em f/2.0. Contudo, elementos de vidro espessos absorvem e refletem frações de fótons incidentes.
O T-stop introduz o fator de transmitância luminosa τ na fórmula:
T = N / √τ
Se um elemento zoom transmite 75% da luz (τ = 0.75), seu valor geométrico de f/2.8 torna-se T/3.2. A imagem sai mais escura do que o cálculo puro previa.
Filmar o plano com uma lente prime e o contraplano com zoom em f/2.8 gera disparidade de luz. Com T-stops, T/2.8 fornece exatamente a mesma densidade fotônica.
A abertura também comanda a profundidade de campo. Ela delimita a faixa nítida entre o ponto focal e os planos desfocados.
Contudo, fechar o diafragma além da conta prejudica a imagem. Em aberturas como f/16 ou f/22, a luz sofre difração acentuada na íris.
Essa difração espalha o ponto de foco no padrão ondulatório do Disco de Airy:
d_Airy ≈ 2.44 × λ × N
Para comprimentos de onda de 550 nanômetros na luz verde, o disco expande:
- Em
f/2.8:d_Airy ≈ 3.76 µm - Em
f/5.6:d_Airy ≈ 7.52 µm - Em
f/16:d_Airy ≈ 21.47 µm - Em
f/22:d_Airy ≈ 29.52 µm
Sensores 4K e 8K modernos possuem fotossítios pequenos entre 4 e 6 micrômetros. Em f/16, o disco cobre múltiplos pixels, destruindo a acutância e o contraste.
Por isso, o sweet spot das melhores lentes situa-se entre T/2.8 e T/5.6. Nessa faixa, aberrações esféricas somem sem que a difração física degrade a nitidez.
Sensibilidade ISO, Dual Base e a Redistribuição de Dynamic Range
O ISO define a amplificação do sinal elétrico do sensor, redistribuindo a proteção entre realces e sombras. Câmeras com Dual Base ISO contam com dois circuitos analógicos dedicados, filmando em baixa luz sem amplificar ruído eletrônico.
Diferente do filme químico, sensores de silício operam com sensibilidade física imutável. Alterar o ISO na câmera digital apenas ajusta o ganho do circuito.
Elevar o ganho multiplica os dados luminosos úteis e o ruído térmico de fundo. O sistema de Dual Base ISO resolve essa barreira com dois circuitos de conversão física por fotossítio.
No primeiro circuito, a câmera opera em sensibilidade nativa base, como ISO 800. No segundo modo, o sensor comuta para leitura limpa em ISO 3200 ou 12800.
Essa comutação analógica elimina a amplificação digital de ruído. O diretor de fotografia obtém imagens nítidas mesmo em ambientes noturnos desafiadores.
Gravando em curvas Logarítmicas ou RAW de sistemas como ARRI ALEXA 35, o ISO desloca o cinza médio de 18%. Ao subir para ISO 1600, a câmera ganha stops de proteção nos realces.
Essa escolha técnica protege céus claros contra clipagem, transferindo granulação para as sombras. Já o ISO 200 limpa sombras, mas aproxima altas luzes da saturação.

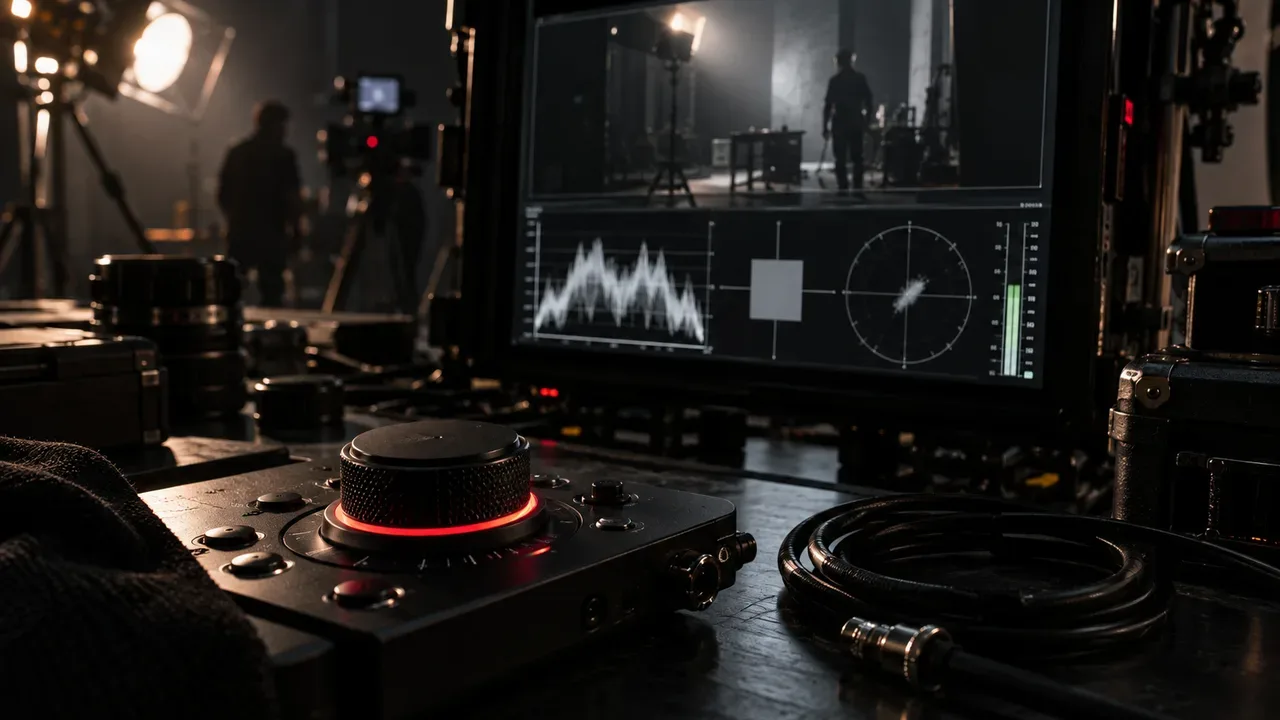

Monitores com False Color e Waveform ajudam a calibrar a exposição com precisão técnica sob normas ITU-R BT.709 e SMPTE. Em log, o cinza médio assenta em 40 IRE e tons de pele em 50 ou 55 IRE.
O Quarto Pilar da Cinematografia: Por Que Filtros ND São Obrigatórios
Filtros de densidade neutra funcionam como óculos escuros de precisão óptica, atenuando a luz sem desviar cores. Eles devolvem a liberdade de filmar em grandes aberturas sob sol forte, preservando o fundo desfocado e o obturador em 180 graus.
Em tomadas externas com céu aberto, a luz ambiente pode atingir 100.000 lux. Essa condição equivale a um patamar severo de EV 15 na escala sensométrica.
Com obturador em 1/48 s e ISO base 800, a luz incidente é excessiva. Sem filtros, o operador precisaria fechar o diafragma para f/22 ou f/32.
Essa configuração forçada causa difração destrutiva na imagem. Além disso, elimina o desfoque estético do fundo e coloca elementos indesejados em foco.
O filtro de Densidade Neutra (ND) absorve o excedente luminoso antes da lente. Sua densidade óptica é calculada pela relação matemática:
OD = 0.3 × Quantidade de Stops
Cada incremento de 0.3 de densidade reduz o fluxo luminoso em exatamente um stop:
- ND 0.3: Redução de 1 stop (Transmissão de 50%)
- ND 0.6: Redução de 2 stops (Transmissão de 25%)
- ND 0.9: Redução de 3 stops (Transmissão de 12.5%)
- ND 1.2: Redução de 4 stops (Transmissão de 6.25%)
- ND 1.8: Redução de 6 stops (Transmissão de 1.56%)
- ND 2.1: Redução de 7 stops (Transmissão de 0.78%)

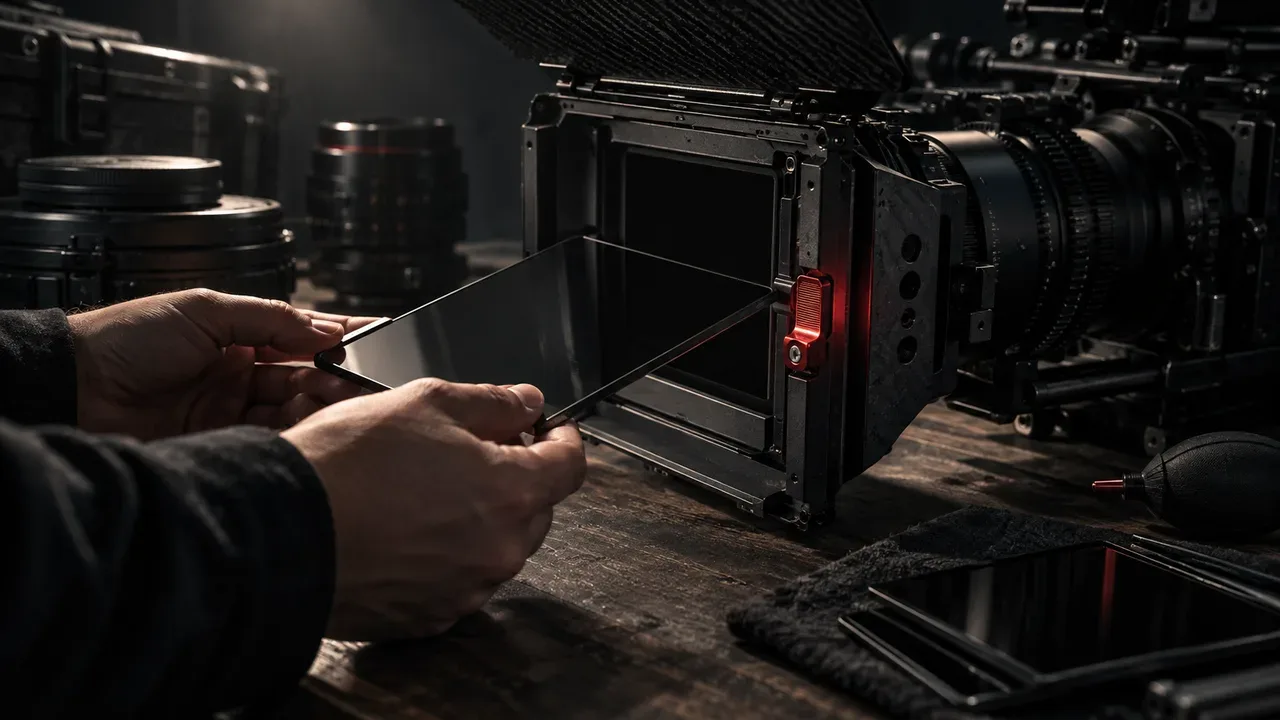

Com um filtro ND 1.8 na matte box, removem-se seis stops de luz solar. O operador abre o diafragma de f/22 de volta para um cinematográfico T/2.8.
Filtros baratos costumam deixar passar radiação do infravermelho próximo. Isso mancha tecidos pretos e sombras com uma tonalidade magenta desastrosa na gravação.
A indústria contorna esse defeito com filtros Full Spectrum ND (FSND). Câmeras modernas oferecem filtros mecânicos internos ou sistemas eletrônicos em cristal líquido (e-ND).
O e-ND varia a atenuação de forma contínua sem saltos perceptíveis. Ele compensa passagens de nuvens suavemente mantendo abertura e obturador intactos durante a tomada.
Tabela Comparativa: Fotografia Estática vs. Cinema e Vídeo Digital
A comparação entre fotografia e cinema demonstra como a cadência temporal transforma a exposição em processo disciplinado. A tabela abaixo resume as dez diferenças primárias entre as modalidades:
| Critério Técnico | Fotografia Estática | Cinema e Vídeo Digital |
|---|---|---|
| Estatuto do Obturador | Livre (1/8000 s até minutos em modo Bulb) | Travado pela Regra dos 180° (Tempo = 1 / (2 × FPS)) |
| Função do Desfoque | Escolha estética isolada por disparo | Requisito contínuo para fluidez biológica |
| Escala de Abertura | Relação geométrica de f-stops (N = f / D) | Transmitância fotométrica de T-stops (T = N / √τ) |
| Tolerância a Difração | Média tolerância com nitidez adicionada na edição | Baixa tolerância para não perder resolução do sensor |
| Faixa de Sweet Spot | Habitualmente f/5.6 a f/11 | Rigorosamente entre T/2.8 e T/5.6 |
| Gerenciamento do ISO | Ganho amplificado de forma arbitrária | Balanço sensométrico de alcance dinâmico e Dual Base |
| Efeito do ISO em Log | Modifica o histograma da imagem | Redistribui stops úteis sobre o cinza médio de 18% |
| Controle sob Sol Pleno | Elevação da velocidade do obturador | Uso mandatório de filtros ND externos ou e-ND |
| Ajuste Anti-Flicker | Desnecessário em exposições com luz contínua | Ângulos específicos de 172.8° ou 144° para redes elétricas |
| Esquema de Controle | Triângulo de três parâmetros independentes | Quadrilátero: Abertura, Shutter, ISO e Filtros ND |
Essa matriz demonstra que o cinema trata a exposição como sistema integrado de preservação. Sem o obturador como coringa, a filtragem e a iluminação conduzem a técnica.
Dominar essa distinção evita falhas comuns em produções comerciais. Entender a física dos parâmetros garante consistência estética do primeiro ao último plano.
Fluxo Prático de Set: Como Expor um Plano Passo a Passo
Para expor um plano cinematográfico, o operador primeiro trava o obturador em 180 graus e fixa a câmera no ISO nativo do sensor. Em seguida, escolhe a abertura desejada para a profundidade de campo e adiciona filtros ND ou iluminação artificial para atingir o cinza médio correto.
Um fluxo metódico evita hesitações na diária de gravação e mantém a consistência:
- Trave o Obturador na Taxa de Quadros: Defina a cadência (24 fps para dramaturgia, 60 fps para ação). Trave a velocidade no dobro da taxa ou ajuste o ângulo em 180 graus.
- Configure o ISO Base Nativo: Ajuste a câmera na sensibilidade nominal recomendada pelo fabricante. Em cenas com pouca luz, ative o segundo circuito analógico de Dual Base.
- Selecione a Abertura Narrativa: Defina a profundidade de campo exigida pela direção. Utilize
T/2.0para close-ups intimistas ouT/5.6para planos gerais com nitidez ampla. - Analise a Exposição Sensométrica: Verifique a imagem via False Color ou Waveform monitor. Posicione tons de pele e o cinza de 18% nos valores recomendados da curva logarítmica.
- Aplique Filtros ND Externos: Em cenas superexpostas, mantenha o obturador e a abertura intocados. Insira filtros ND na matte box até neutralizar o excesso de luz.
- Modele o Contraste com Luzes: Ajuste fontes de iluminação para clarear sombras ou criar contornos. Equilibre a cena até atingir a razão de contraste estipulada no projeto.
Essa rotina protege detalhes na pele dos atores e evita clipagem destrutiva de realces. Os arquivos brutos chegam organizados e íntegros à ilha de finalização.
Calibrar os parâmetros de câmera no set poupa tempo na pós-produção e no color grading. Uma exposição precisa eleva a sofisticação visual e enriquece a entrega final.
Perguntas Frequentes Sobre o Triângulo de Exposição
O que acontece se eu mudar o shutter speed no vídeo para clarear a cena?
Alterar o obturador além da regra dos 180 graus desestabiliza a fluidez natural do movimento. Tempos excessivamente curtos causam um efeito estroboscópico de gagueira visual desconfortável. Em contrapartida, tempos longos demais geram borrões pastosos que reduzem a nitidez de movimentos rápidos na cena.
Qual é a diferença prática entre f-stop e T-stop em uma lente?
O f-stop expressa a relação matemática entre a distância focal e a abertura física da lente. O T-stop calcula a transmitância real do vidro, deduzindo perdas internas por reflexão e absorção. Essa padronização assegura que diferentes lentes entreguem exatamente a mesma claridade quando configuradas no mesmo valor.
Por que não devo fechar a lente em f/16 ou f/22 para compensar o sol?
Fechar a íris em aberturas extremas provoca difração acentuada de Fraunhofer nas lâminas metálicas. As ondas luminosas dispersam-se em Discos de Airy que cobrem múltiplos fotossítios do sensor. Esse fenômeno físico degrada a acutância e torna a imagem suave mesmo com foco perfeito.
O que é Dual Base ISO e como ele ajuda na exposição de vídeo?
Dual Base ISO é uma arquitetura que oferece dois circuitos analógicos independentes de amplificação no sensor. Essa engenharia permite alternar para um segundo ISO nativo mais alto sem multiplicar ruído térmico. O operador capta cenas com pouca luz mantendo o alcance dinâmico total do equipamento.
Como saber a densidade do filtro ND necessária para filmar sob luz do sol?
Cada stop de atenuação luminosa equivale matematicamente a uma fração adicional de 0.3 de densidade óptica no filtro. Sob luz solar intensa a 24 fps e ISO 800, manter a abertura em T/2.8 exige reduzir cerca de seis stops. O profissional deve utilizar um filtro ND 1.8 para atingir a exposição correta.
