Filtros ND no Cinema Digital: Densidade Óptica, Poluição IR e Electronic Variable ND

Um filtro ND inadequado corrompe a fidelidade de cor antes do sinal atingir o sensor. Nenhum processo de pós-produção recupera tons de pele desbotados ou pretos contaminados por infravermelho distante.

A cinematografia digital exige controle da densidade óptica e atenuação espectral homogênea de 400 nm a 1000 nm.

O que é Densidade Óptica (OD) e como calcular a transmissão de luz?

A Densidade Óptica (OD) expressa a atenuação logarítmica da radiação luminosa transmitida através de um meio óptico. Quanto maior a densidade, menor o fluxo de fótons que atinge o fotosítio do sensor.

A relação matemática fundamental entre densidade óptica (OD) e transmitância fracionária (T) é dada por:

OD = -log_10(T) = log_10(1 / T)

Onde T representa a fração de luz transmitida em relação à luz incidente (T = I_transmitida / I_incidente).

No cinema, cada ponto de exposição (stop) corta a intensidade de luz pela metade (T = (1/2)^N). O valor de densidade óptica equivalente é obtido pela fórmula:

OD = N × log_10(2) ≈ N × 0.30103

Por essa razão, a indústria cinematográfica adota incrementos nominais de 0.3 OD. Um filtro ND 0.3 reduz 1 stop, enquanto um filtro ND 1.8 reduz 6 stops.

A tabela abaixo sintetiza a conversão entre notação cinematográfica OD, escala fotográfica, stops e transmitância conforme a norma ISO 12232.

Manter a densidade óptica correta permite preservar a abertura da lente na faixa de máxima nitidez (T2.8 a T5.6), evitando difração em aberturas fechadas.

Por que a Poluição Infravermelha (IR Pollution) contamina os sensores CMOS?

A poluição infravermelha ocorre porque os sensores CMOS de silício respondem a comprimentos de onda de até 1100 nm no infravermelho próximo (NIR).

O olho humano enxerga apenas entre 400 nm e 700 nm. O silício, com banda proibida de 1.12 eV, absorve fótons NIR com alta eficiência quântica.

O filtro de corte da câmera (OLPF/IR-Cut) é dimensionado para a proporção espectral natural da luz diurna. Quando um filtro ND de 6 stops (ND 1.8) é inserido, ele reduz a luz visível a 1.56%. Porém, corantes comuns continuam transparentes acima de 700 nm.

Essa falha gera quatro degradações graves no sinal:

• Desbalanceamento espectral: A proporção de fótons infravermelhos incidentes sobre o fotosítio cresce em até 64× a 256×.

• Vazamento nos canais Bayer: Os corantes da matriz Bayer tornam-se permeáveis acima de 750 nm, contaminando os três canais de cor.

• Pretos magenta: Tecidos pretos sintéticos refletem intensa radiação NIR, gerando sombras castanhas ou púrpuras irrecuperáveis.

• Perda de tons de pele: A radiação NIR penetra na derme, lavando a saturação da hemoglobina e produzindo rostos amarelados.

Conforme a documentação técnica da Schneider-Kreuznach e da Tiffen, qualquer densidade superior a ND 0.9 exige bloqueio infravermelho ativo.

Filtros de Absorção vs Filtros Dicroicos (Hot Mirror): Qual a diferença física?

Filtros de absorção dissipam a radiação na massa do vidro, enquanto filtros dicroicos refletem comprimentos de onda por interferência em filmes finos.

A diferença determina a estabilidade de cor ao longo do campo de visão da lente.

1. Filtros Dicroicos e Hot Mirrors

Filtros dicroicos utilizam deposição a vácuo de camadas dielétricas com espessuras em frações do comprimento de onda (λ / 4). Ondas acima de 680 nm sofrem interferência destrutiva na transmissão e são refletidas.

Contudo, a espessura de caminho óptico efetivo depende do ângulo de incidência do raio de luz:

d_eff = d × sqrt(n^2 - sin^2(θ)) / n

Em lentes grande-angulares (14 mm a 24 mm), os raios marginais incidem a ângulos superiores a 30°. Esse desvio oblíquo desloca o corte espectral de 700 nm para 620 nm.

Isso produz desvio de cor radial: o centro da imagem permanece neutro, mas os cantos sofrem uma vinheta azulada ou esverdeada.

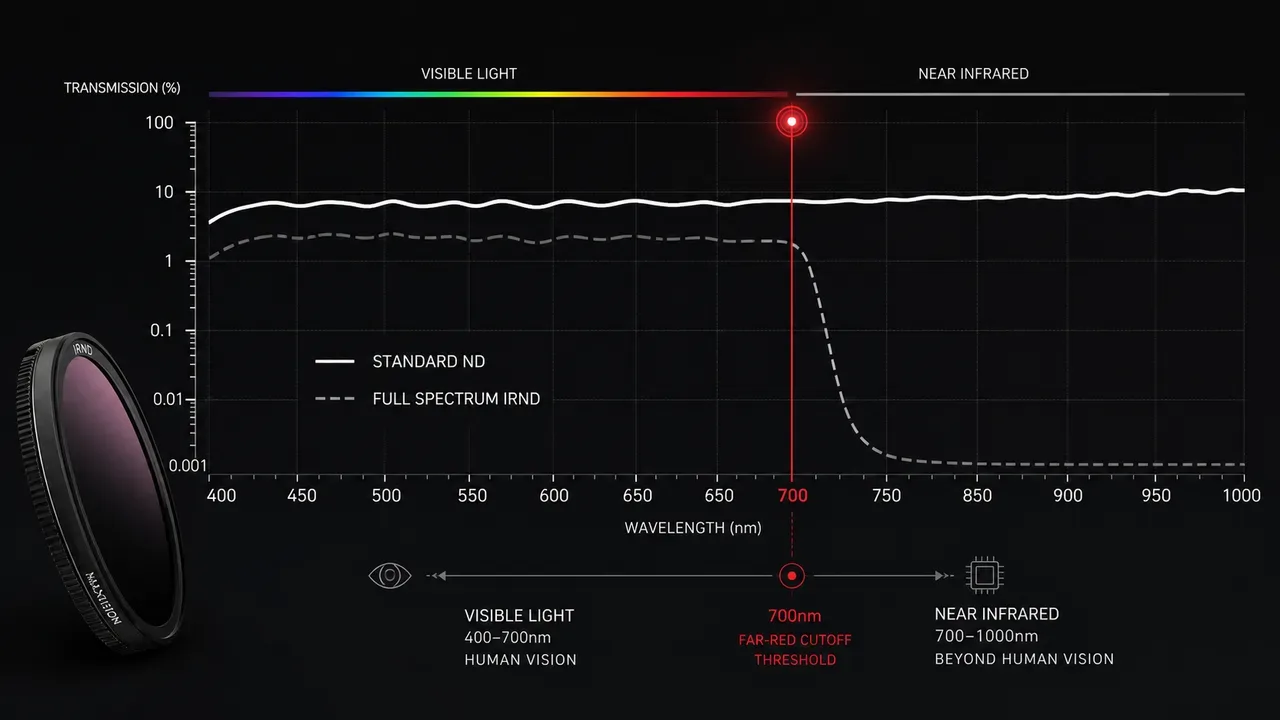

2. Filtros Full Spectrum IRND de Absorção Volumétrica

Os filtros Full Spectrum IRND (FSIRND) utilizam partículas metálicas neutras dispersas na massa de vidro óptico Water White.

Sua curva de transmitância é plana de 380 nm a 1000 nm. Como a atenuação ocorre por absorção volumétrica, não há dependência do ângulo de incidência.

Para jogos de lentes prime de grande campo visual, filtros FSIRND de absorção garantem uniformidade tonal absoluta em todo o enquadramento.

Por que os Filtros ND Variáveis Mecânicos falham na cinematografia profissional?

Filtros ND variáveis mecânicos utilizam dois polarizadores lineares em rotação mútua, introduzindo aberrações anisotrópicas no cinema.

A transmitância varia de acordo com a Lei de Malus:

I(θ) = I_0 × cos^2(θ)

Onde θ representa o ângulo entre os eixos de polarização. Esse arranjo produz três falhas estruturais em câmeras de cinema:

• Padrão em Cruz (X-Pattern): Em lentes grande-angulares, a geometria cônica dos raios periféricos gera extinção cruzada assimétrica no quadro.

• Despolarização de Reflexos: Movimentos de câmera (pan/tilt) alteram a reflexão especular em vidros, água e pele humana de forma inconstante.

• Desvio Espectral e Perda de MTF: Filmes de álcool polivinílico (PVA) distorcem o equilíbrio de matiz e reduzem o contraste de alta frequência (MTF óptico).

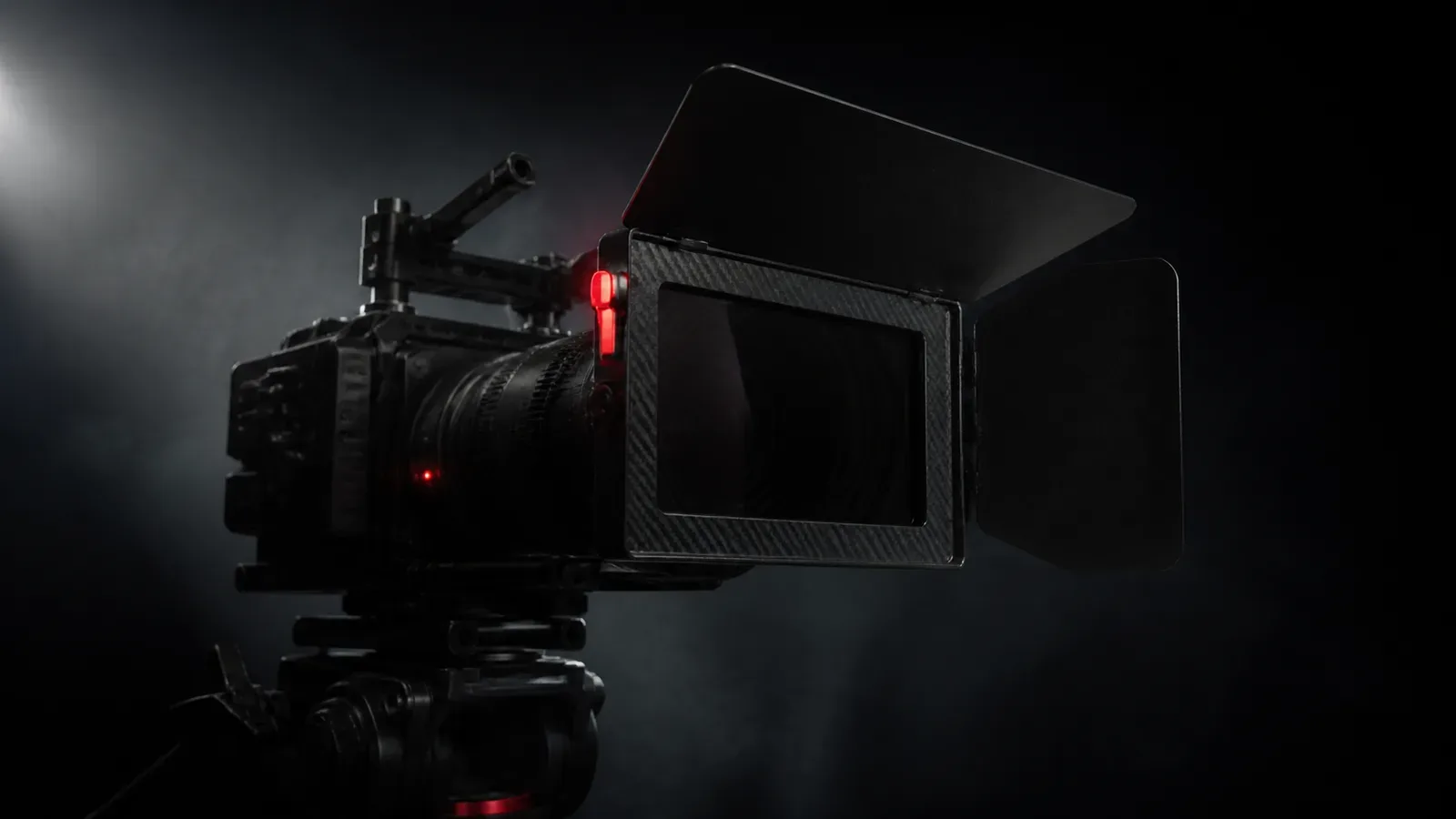

Por isso, sets profissionais priorizam filtros de lâmina 4×5.65" em matte box ou sistemas eletrônicos internos.

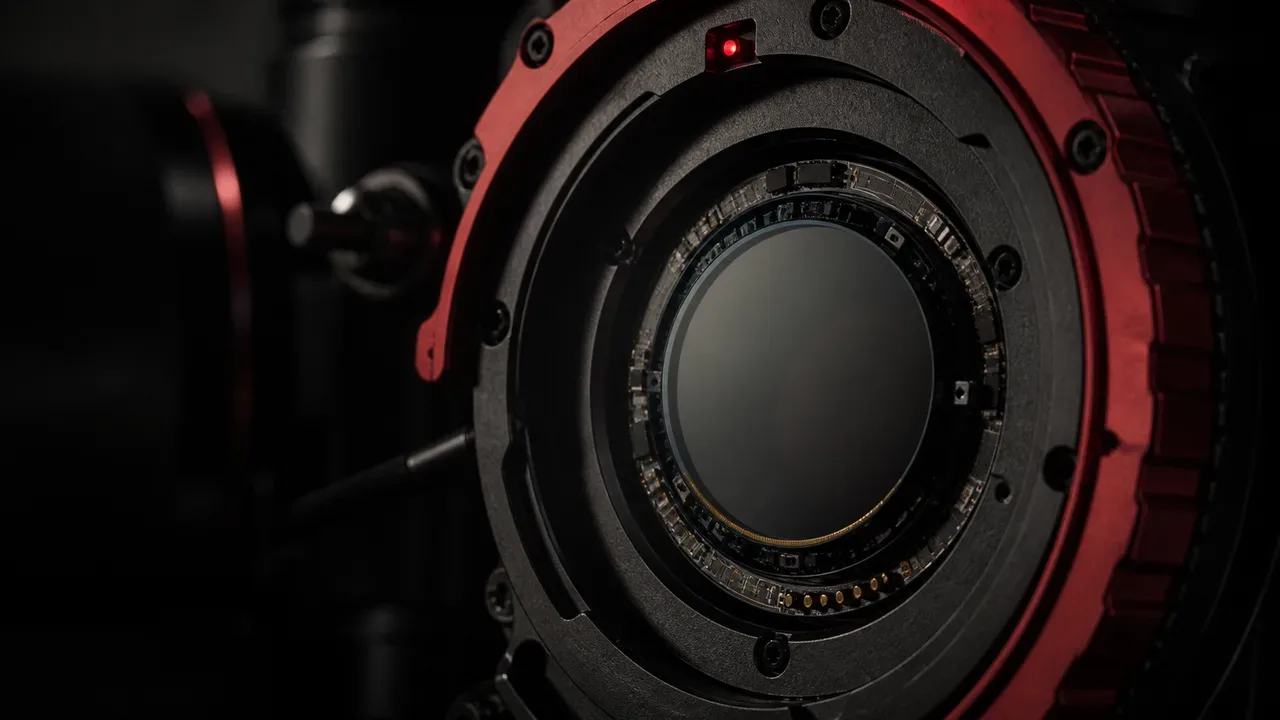

Como funciona a tecnologia de Electronic Variable ND (e-ND)?

O Electronic Variable ND (e-ND) substitui discos rotativos por uma célula de cristal líquido nemático cuja transmitância varia com voltagem elétrica.

Desenvolvida pela Sony para câmeras como a CineAlta BURANO, FX9 e FX6, a célula fica posicionada entre o bocal da lente e o sensor, conforme documentado no manual da Sony CineAlta BURANO.

Arquitetura e Modulação por Cristal Líquido

A célula óptica reúne eletrodos de Óxido de Índio e Estanho (ITO), cristais líquidos nemáticos e uma camada de corte infravermelho de 700 nm a 1000 nm.

Um circuito digital aplica uma onda quadrada AC (1 kHz a 10 kHz). A voltagem orienta as moléculas de cristal líquido, variando a densidade óptica suavemente de ND 0.6 (2 stops) a ND 2.1 (7 stops):

V_RMS (Voltagem AC) ∝ Alinhamento Molecular ∝ Densidade Óptica (OD 0.6 a 2.1)

Essa tecnologia oferece três vantagens decisivas para o fluxo cinematográfico:

• Desacoplamento de Abertura e Exposição: Fixa-se o diafragma na profundidade de campo desejada (ex: T2.0) e o obturador em 180°, ajustando a luz pelo e-ND.

• Modo Auto ND: A câmera compensa variações dinâmicas de luz solar (nuvens ou transições interior-exterior) em tempo real e de forma contínua (stepless).

• Ausência de Cruz e Desvio de Cor: A célula próxima ao sensor opera sob feixe colimado com filmes de fase, eliminando vinheta em cruz.

Guia Prático: Como calcular a densidade ND no set de filmagem?

A escolha da densidade neutra depende da iluminância da cena, da sensibilidade nativa do sensor (ISO base) e da profundidade de campo pretendida.

O procedimento padrão para cálculo de exposição segue quatro passos:

1. Defina o ISO Nativo: Utilize o ISO base da câmera (ex: ISO 800 em LogC4 ou S-Log3) para garantir a maior relação sinal-ruído.

2. Trave o Obturador a 180°: Em 24 fps, a velocidade do obturador é fixada em 1/48 s.

3. Escolha o T-Stop Narrativo: Ajuste o diafragma de acordo com o plano visual (ex: T2.8 para retrato ou T8 para plano geral).

4. Aplique a Densidade Necessária: Meça a luminância e compense a diferença de EV com a densidade ND adequada:

Stops de ND = EV_medido - EV_alvo

A matriz abaixo serve como referência operacional para locações externas e estúdios:

┌──────────────────────────────┬──────────────────┬──────────────┬──────────────────┐
│ Iluminação da Cena           │ Iluminância      │ Abertura T   │ Filtro ND        │
├──────────────────────────────┼──────────────────┼──────────────┼──────────────────┤
│ Sol Direto a Céu Aberto      │ 100.000 Lux      │ T2.8 @ ISO800│ ND 2.1 (7 stops) │
│ Luz Solar com Céu Claro      │ 50.000 Lux       │ T2.8 @ ISO800│ ND 1.8 (6 stops) │
│ Dia Nublado Brilhante        │ 25.000 Lux       │ T2.8 @ ISO800│ ND 1.2 (4 stops) │
│ Sombra Aberta / Nublado      │ 10.000 Lux       │ T2.8 @ ISO800│ ND 0.9 (3 stops) │
│ Golden Hour / Pôr do Sol     │ 2.500 Lux        │ T2.8 @ ISO800│ ND 0.3 a ND 0.6  │
│ Estúdio / Interiores         │ 500 - 1.000 Lux  │ T2.0 @ ISO800│ Clear (Sem ND)   │
└──────────────────────────────┴──────────────────┴──────────────┴──────────────────┘

Como diagnosticar e neutralizar poluição infravermelha no DaVinci Resolve?

A contaminação por infravermelho é identificada no vetorscópio pelo desvio de sombras para o vetor Red-Magenta e elevação do piso do canal Vermelho no Parade RGB.

A clorofila em folhagens também perde vitalidade, ganhando um tom amarelado sintético devido ao pico de reflectância vegetal em 750 nm.

Para atenuar a contaminação na correção de cor, utilize o seguinte fluxo no DaVinci Resolve:

1. Balanceamento de Lift RGB: Em um nó pré-CST, diminua o canal Vermelho no controle de Lift até alinhar a base do sinal em 0 IRE no Parade.

2. Curva Hue vs Sat: Na paleta de curvas HSL, selecione a tonalidade magenta-avermelhada da poluição e reduza a saturação pontualmente.

3. Curva Lum vs Sat: Atenue a saturação nas luminâncias abaixo de 15 IRE, limpando o ruído cromático nas sombras sem afetar os tons médios.

Esse ajuste digital mitiga o defeito, mas não recupera a separação cromática perdida na captura. O uso de filtros FSIRND e sistemas e-ND previne o problema na origem.

Perguntas Frequentes sobre Filtros ND no Cinema Digital

Qual a diferença entre um filtro ND comum e um filtro IRND?

O filtro ND comum atenua somente a luz visível (400 nm a 700 nm), permitindo vazamento de radiação infravermelha que gera pretos magentas. O filtro IRND estende o bloqueio óptico até 1000 nm, preservando a pureza tonal de sombras e tons de pele.

O que significa a especificação 4×5.65" nos filtros de cinema?

A medida de 4×5.65 polegadas (101.6 × 143.5 mm) é a dimensão retangular padronizada para bandejas de matte boxes de cinema. O formato retangular previne vinhetamento óptico em proporções widescreen (como 2.39:1 e 16:9) em lentes de grande campo visual.

Por que filtros dicroicos Hot Mirror geram vinheta azulada em lentes grande-angulares?

Filtros dicroicos dependem de interferência óptica onde a espessura efetiva da camada diminui em ângulos oblíquos. Em lentes grande-angulares, os raios periféricos atravessam o filtro sob inclinação acentuada, deslocando o corte espectral para o azul visível nos cantos.

Como o Electronic Variable ND preserva a abertura e a regra dos 180°?

O e-ND varia a densidade óptica por modulação de voltagem AC em cristal líquido sem peças mecânicas. Isso permite fixar o diafragma na profundidade de campo pretendida e o obturador em 180°, compensando mudanças de luz diretamente pelo sistema eletrônico.

Fontes Primárias e Documentação Técnica Oficial

• International Organization for Standardization (ISO): ISO 12232:2019 — Photography — Determination of exposure index and ISO speed ratings.

• Sony Professional Solutions: Sony CineAlta BURANO Technical Specifications & Electronic Variable ND.

• Tiffen Optical Engineering: Tiffen NATural ND Filters and Spectral Transmittance Technical Whitepaper.

• Schneider-Kreuznach Precision Optics: Schneider True-ND and Full Spectrum IRND Technical Data.

• ARRI Cinematography Systems: ARRI Full Spectrum Neutral Density (FSND) Optical Filters Documentation.
