False Color, Waveform e Vectorscope no Cinema: Mapeamento de IRE, 18% Gray e Exposição em Log

A exposição precisa no cinema digital depende de medições numéricas determinísticas. Avaliar o contraste visual pela tela LCD da câmera ou confiar apenas no histograma convencional gera erros severos de ruído e clipagem.

Dominar ferramentas como False Color, Waveform Monitor e Vectorscope garante a integridade dos dados capturados no sensor. Essa disciplina preserva o alcance dinâmico total e viabiliza um fluxo previsível de pós-produção.

Por que o histograma convencional mente no set de cinema

O histograma tradicional falha no set porque descarta a localização espacial dos pixels e agrupa todos os canais em uma massa estatística cega. Ele não informa onde na imagem um realce está estourando nem se uma cor específica atingiu o teto.

Uma pequena luminária ou reflexo especular representa menos de 1% da área do quadro. No histograma, essa área vira uma linha quase imperceptível encostada na borda direita.

Ao confiar apenas nessa leitura, o operador supõe que a cena está segura. Na prática, canais individuais de cor sofrem ceifamento irreversível (highlight clipping).

Além disso, o histograma não ajuda a equilibrar o balanço de branco nem a posicionar tons de pele com precisão milimétrica. Ele apenas quantifica a distribuição global de luminosidade.

Por outro lado, os osciloscópios de vídeo preservam as coordenadas horizontais do quadro. Eles mostram exatamente qual objeto físico corresponde a cada nível de tensão do sinal.

A matemática da escala IRE e os níveis de quantização digital

A escala IRE (Institute of Radio Engineers) padroniza a amplitude do sinal de vídeo em uma escala percentual linear de voltagem. No domínio digital de 10 bits, essa escala mapeia valores inteiros entre o piso de preto e o teto de branco legal.

Historicamente, o padrão NTSC definiu 0% IRE como a voltagem de preto e 100% IRE como a voltagem máxima de branco. Na quantização digital sob a norma ITU-R BT.709-6, o sinal é codificado em faixas restritas (Narrow Range) ou plenas (Full Range).

No modo Narrow Range em 10 bits, os valores úteis de código distribuem-se entre 64 e 940:

Código_10bit = (IRE ÷ 100) × (940 - 64) + 64

Em sistemas de cinema digital operando em Full Range, a escala aproveita a profundidade total de 0 a 1023:

Código_10bit = (IRE ÷ 100) × 1023

+-----------------------------------------------------------------------------+
| ESCALA IRE VS NÍVEIS DIGITAIS DE 10 BITS                                     |
+-----------------------------------------------------------------------------+
| Nível IRE (%)    | Código 10-bit (Narrow) | Código 10-bit (Full) | Significado      |
|------------------+------------------------+----------------------+------------------|
| 109% IRE         | 1019                   | -                    | Super-white      |
| 100% IRE         | 940                    | 1023                 | Branco Legal 100%|
| 60% - 65% IRE    | 590 - 633              | 614 - 665            | Cartão Branco 90%|
| 38% - 42% IRE    | 397 - 432              | 389 - 430            | Cinza Médio 18%  |
| 0% IRE           | 64                     | 0                    | Preto Legal / 0V |
+-----------------------------------------------------------------------------+

Compreender essa correlação matemática impede que o diretor de fotografia confunda clipping do sensor com limites da transmissão de exibição.

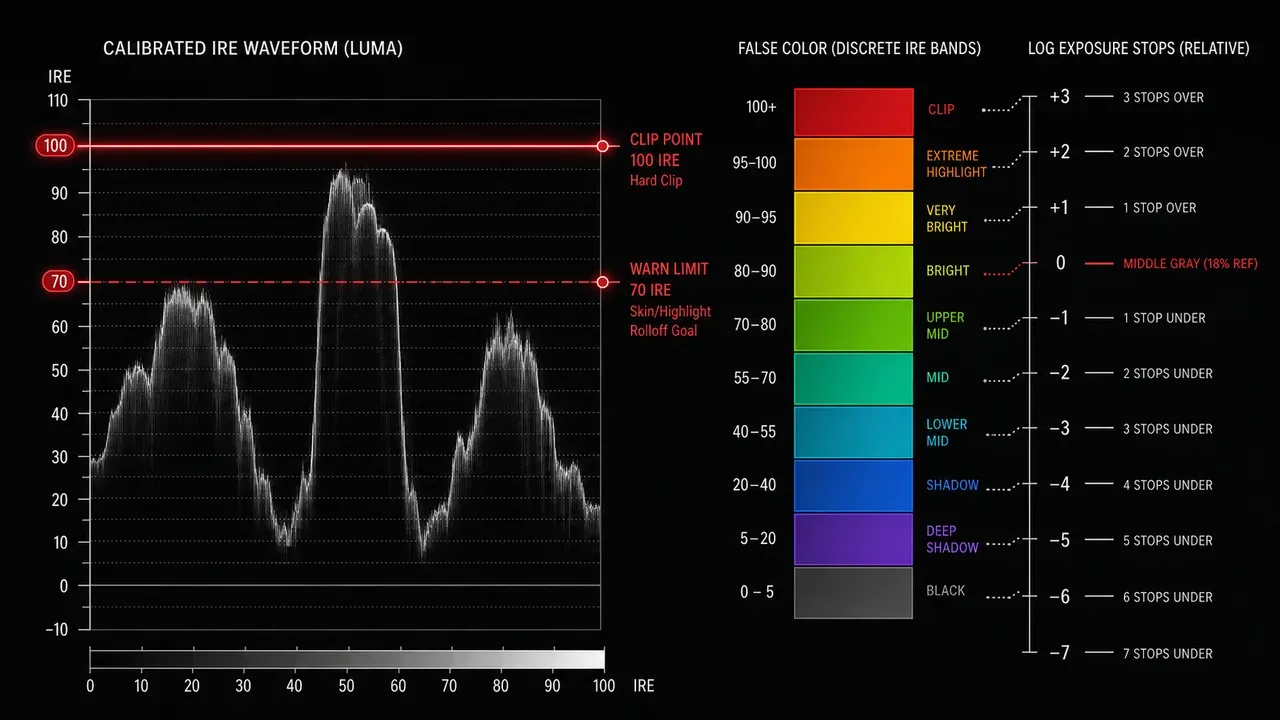

O mito da universalidade do False Color em curvas Log

O False Color não possui uma paleta de cores padronizada entre diferentes fabricantes de câmeras. Cada curva logarítmica posiciona o cinza médio de 18% e o branco de 90% em percentuais IRE completamente distintos.

Quando uma câmera aplica uma curva de transferência optoeletrônica (OETF), ela redistribui os stops do sensor para proteger realces e sombras. Quanto maior o alcance dinâmico total do sensor, mais baixo o cinza médio precisa ser posicionado na escala IRE.

O sensor ALEV IV da ARRI ALEXA 35 possui 17 stops de alcance dinâmico total, conforme detalhado na Documentação de Imagem ARRI LogC4. Por isso, o cinza médio a 18% em LogC4 é alocado em 28% IRE.

Em contrapartida, no sensor ALEV III da ALEXA Mini em LogC3, o cinza médio situa-se em 39% IRE. No perfil Sony S-Log3, o cinza médio ocupa 41% IRE.

Se o diretor de fotografia aplicar uma tabela de False Color calibrada para Rec.709 ou LogC3 sobre um sinal LogC4, ele exporá o cinza em 40% IRE. Esse erro causará superexposição de mais de 1.5 stop, comprometendo o roll-off dos realces.

A evolução do EL Zone System: exposição baseada em stops reais

O EL Zone System, desenvolvido pelo renomado diretor de fotografia Ed Lachman, ASC em parceria com a SmallHD, resolve as distorções do False Color convencional. Ele substitui os percentuais arbitrários de IRE por stops lineares de exposição calculados diretamente a partir dos dados do sensor.

No False Color tradicional baseado em IRE, a distância entre as cores não representa intervalos proporcionais de luz. O salto de 10% IRE no pé da curva pode significar 4 stops de sombra, enquanto no topo representa menos de 1 stop de alta luz.

O EL Zone System opera no espaço de cena (scene-referred). Ele alinha o cinza neutro de 18% na Zona V (cor cinza neutra, 0 EV) e mapeia cada zona adjacente com exatamente 1 stop de diferença de luminosidade física:

• Branco (Zona X): +5 stops ou saturação máxima do sensor.
• Vermelho (Zona IX): +4 stops acima do cinza médio.
• Laranja (Zona VIII): +3 stops acima do cinza médio.
• Amarelo (Zona VII): +2 stops acima do cinza médio.
• Verde Claro (Zona VI): +1 stop acima do cinza médio (referência para realces de pele caucasiana).
• Cinza (Zona V): 0 EV (alvo exato do cinza neutro a 18%).
• Azul Claro (Zona IV): -1 stop abaixo do cinza médio (sombras de pele e texturas suaves).
• Azul Escuro (Zona III): -2 stops abaixo do cinza médio.
• Roxo (Zona II): -3 stops abaixo do cinza médio.
• Preto (Zona I): -4 stops ou piso de ruído do sensor.

Essa padronização permite que fotômetros de mão incidentes e monitores de câmera falem a mesma língua matemática. Um ajuste de meio stop no diafragma da lente reflete-se exatamente como meio passo de cor na tela.

Waveform Luma vs. RGB Parade: o diagnóstico de saturação por canal

O Waveform RGB Parade separa o sinal de vídeo em três colunas idênticas para os canais vermelho ($R$), verde ($G$) e azul ($B$), permitindo diagnosticar a saturação fotônica de cada canal de forma independente. O monitor de Luma composto ($Y$) oculta estouros graves em luzes coloridas.

A fórmula de luminância estabelecida pela norma ITU-R BT.709 pondera a sensibilidade do olho humano:

Y' = (0.2126 × R') + (0.7152 × G') + (0.0722 × B')

Note que o canal azul contribui com apenas 7.22% para o cálculo de luminância total $Y'$. Se uma luz azul saturada atingir 100% de voltagem no canal $B$, o Waveform de Luma pode indicar uma amplitude modesta de apenas 25% a 30% IRE.

O operador desavisado aumentará a exposição acreditando que o azul está escuro. O canal azul ceifará no sensor, gerando artefatos digitais e perda irrecuperável de gradação.

Waveform RGB Parade no DaVinci Resolve:
[  CANAL R  ]   [  CANAL G  ]   [  CANAL B  ]
 100% IRE ----------------------------------- Teto de Clipping
  80% IRE
  60% IRE
  40% IRE ----- [Cinza 18%] ----------------- Nível de Referência
  20% IRE
   0% IRE ----------------------------------- Piso de Preto

O RGB Parade também é o instrumento definitivo para balancear o preto e o branco no set e na pós-produção. Quando as bases inferiores das três colunas tocam juntas o piso de 0% IRE, as sombras estão perfeitamente neutras, sem desvios para verde ou magenta.

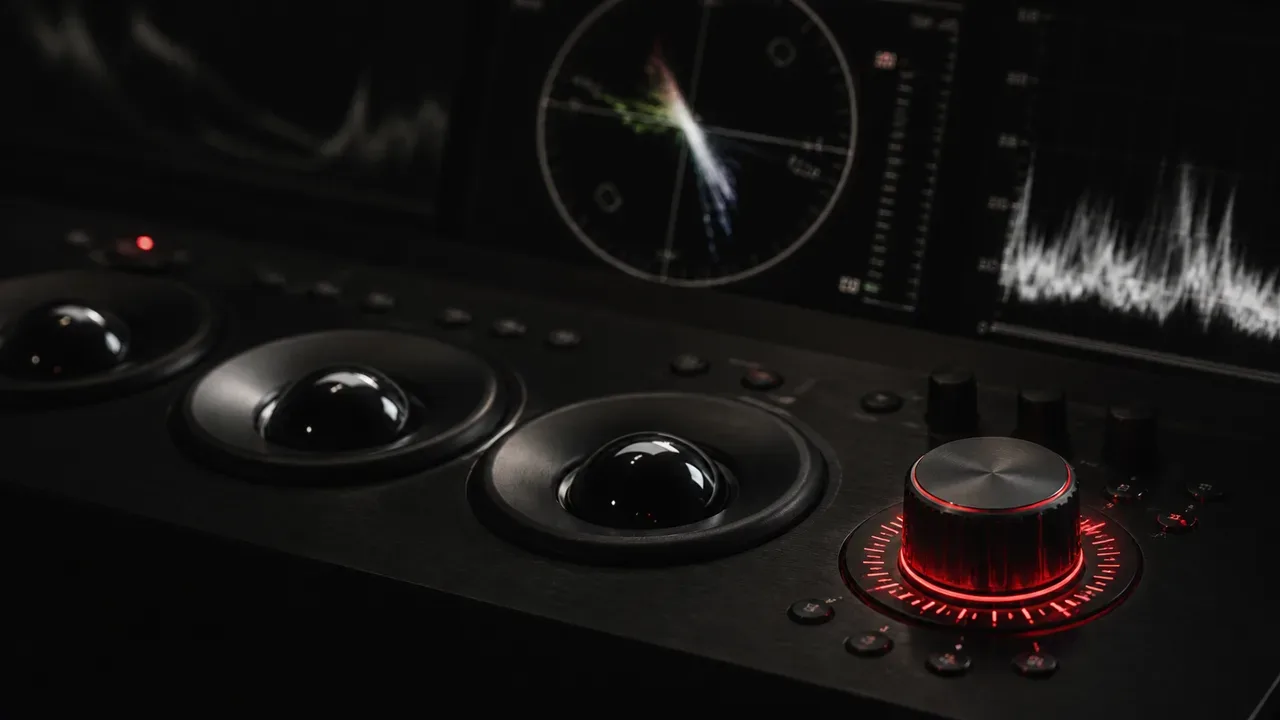

O Vectorscope e a física da linha de tom de pele

O Vectorscope mapeia as componentes cromáticas de diferença de cor ($C_b, C_r$ ou $U, V$) em um gráfico de coordenadas polares circulares, onde o ângulo representa o matiz (hue) e a distância do centro indica a saturação.

No círculo do vetorscópio, alvos retangulares indicam 75% ou 100% de saturação para as primárias (Vermelho, Verde, Azul) e secundárias (Amarelo, Ciano, Magenta) de acordo com a norma SMPTE RP 219.

Entre os alvos de amarelo e vermelho, situa-se uma reta diagnóstica conhecida como Skin Tone Indicator Line (orientada no ângulo de fase de 123° no espaço YUV/Rec.709).

VECTORSCOPE POLAR (REC.709 / YUV):
                [Y] (Amarelo)
                 |
      [G] (Verde)|   * Skin Tone Line (~123°)
         \       |  /
          \      | /
           \  (Centro) ---- [R] (Vermelho)
           /     | \
          /      |  \
      [Cy]       |   [Mg] (Magenta)
                 |
                [B] (Azul)

Essa linha possui embasamento biológico e espectral rigoroso. A absorção luminosa na derme humana é dominada pelas bandas de oxi-hemoglobina e desoxi-hemoglobina presentes nos capilares sanguíneos subdérmicos.

A pigmentação de melanina modula primariamente a luminância e a saturação da pele, mas preserva a razão espectral de matiz essencialmente constante em todas as etnias humanas.

Ao isolar a pele dos atores com uma máscara de saturação, o traço no vetorscópio deve cair com precisão sobre a linha de 123°. Se o sinal pender para o amarelo, há contaminação de luz verde; se pender para o magenta, a temperatura de cor da câmera ou da iluminação está descalibrada.

Metodologia ETTR e a relação sinal-ruído no cinema digital

A técnica de ETTR (Expose To The Right) aproveita a resposta estritamente linear dos sensores semicondutores de silício para maximizar a relação sinal-ruído (SNR). Ao coletar o máximo de fótons possível nos fotossítios sem clipar os canais de alta luz, a fidelidade tonal aumenta drasticamente.

Em uma captura linear em 14 stops de alcance dinâmico, o stop mais brilhante antes da saturação concentra 50% de todos os níveis de quantização e elétrons coletados pela capacidade de poço (Full Well Capacity). O segundo stop concentra 25%, e o terceiro apenas 12.5%.

DISTRIBUIÇÃO FOTÔNICA EM SENSOR LINEAR DE 14 STOPS:
Stop 14 (Realces Máximos): [50.0% dos elétrons e níveis úteis]
Stop 13 (Altas Luzes):     [25.0% dos elétrons e níveis úteis]
Stop 12 (Médios-Altos):    [12.5% dos elétrons e níveis úteis]
Stops 1 a 11 (Sombras):    [12.5% restante distribuído em 11 stops]

Quando uma cena é subexposta e posteriormente clareada na pós-produção, o ruído de leitura do sensor (read noise floor) é amplificado juntamente com o sinal escuro, degradando as sombras.

Por outro lado, ao expor intencionalmente 1 a 1.5 stop mais alto no set (respeitando o False Color e o RGB Parade para não quebrar realces) e normalizar o sinal para baixo na gradação de cor, o ruído residual é empurrado para o preto absoluto. O resultado é uma imagem limpa, com gradientes orgânicos e máxima latitude útil.

Checklist operacional de exposição para set e pós-produção

A consistência de exposição exige um protocolo operacional disciplinado desde a calibração da câmera até a sala de correção de cor.

1. Identifique a curva Log e a ISO Base: Confirme se a câmera opera em sua sensibilidade nativa (Dual Base ISO ou ganho unitário) e consulte a tabela de IRE do fabricante para o cinza 18%.
2. Utilize o cartão de cinza neutro a 18%: No início de cada diária e mudança de iluminação, enquadre o cartão e posicione o sinal no IRE nominal indicado pelo False Color ou Waveform.
3. Monitore realces críticos no RGB Parade: Inspecione fontes de luz práticas, reflexos automotivos e céus para garantir que nenhum canal individual ultrapasse o teto de 100% IRE.
4. Adote o EL Zone System se disponível: Em monitores compatíveis, utilize zonas lineares em EV para conferir correspondência direta com fotômetros incidentes.
5. Audite os tons de pele no Vectorscope: Verifique se o vetor de croma da derme dos atores permanece alinhado na reta de 123°, corrigindo desvios de matiz causados por luminárias LED com baixo índice SSI ou TM-30.
6. Normalize o sinal em ponto flutuante de 32 bits: No software de pós-produção (DaVinci Resolve / Baselight), execute transformações de espaço de cor via ACES ou CST antes de aplicar curvas criativas de contraste.

A adoção desse método elimina conjecturas no set e transforma o controle de luz em uma ciência de engenharia previsível e de padrão cinematográfico mundial.

Referências Técnicas e Fontes Primárias Auditadas

• ARRI: LogC4 and ALEXA 35 Image Science White Paper — Especificação técnica do sensor ALEV IV, IRE de cinza médio e mapeamento de False Color.
• Sony Professional: Technical Summary for S-Log3 and S-Gamut3 — Definição matemática de curvas OETF e níveis de quantização para câmeras CineAlta.
• Ed Lachman, ASC & SmallHD: EL Zone System Technical Overview — Sistema de exposição linear baseado em stops reais relativo ao cinza neutro de 18%.
• SMPTE: SMPTE ST 2084:2014 & SMPTE RP 219:2014 — Funções de transferência de alto alcance dinâmico e barras de cor padrão para calibração de vetorscópio.
• ITU: Recommendation ITU-R BT.709-6 — Parameter values for the HDTV standards for production and international programme exchange.
• Blackmagic Design: DaVinci Resolve Reference Manual (Scopes & Signal Monitoring) — Arquitetura de processamento de cor em ponto flutuante de 32 bits e osciloscópios de vídeo.
