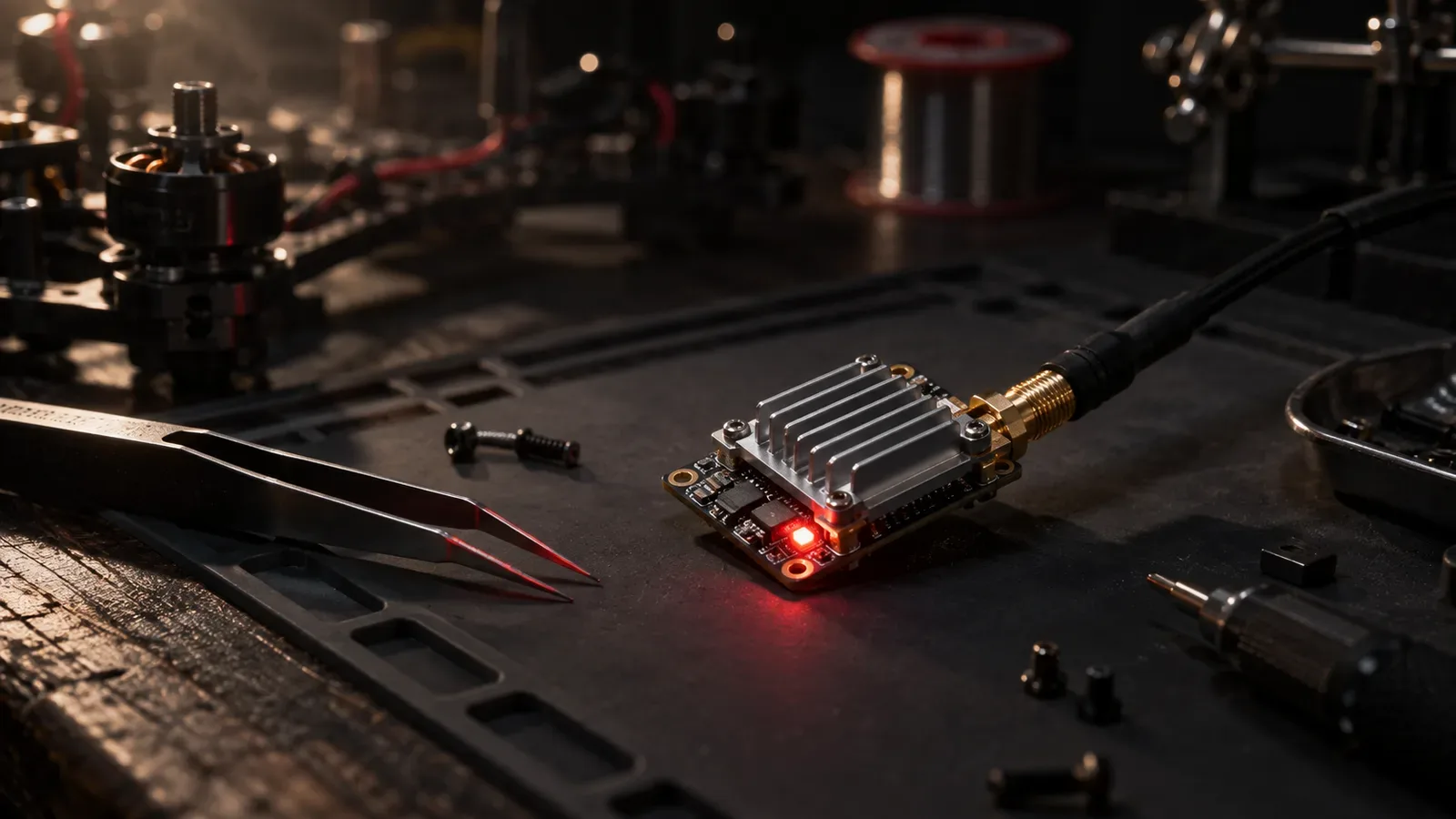

VTX no drone FPV é o transmissor de vídeo embarcado na aeronave. Ele capta imagens da câmera e as irradia para os óculos do piloto.
O dispositivo opera predominantemente na faixa de radiofrequência de 5.8 GHz. Ele viabiliza a pilotagem imersiva em tempo real com atraso mínimo de sinal.
Como o VTX funciona dentro do ecossistema do drone FPV?
O VTX recebe o sinal de vídeo da câmera de bordo e modula essas informações em 5.8 GHz. Em seguida, irradia as ondas pela antena. Em terra, os óculos do piloto captam as ondas eletromagnéticas e reconstroem o vídeo instantaneamente com latência mínima.
No ecossistema de rádio da aeronave, existem dois enlaces sem fio independentes. O primeiro enlace é o canal de controle ou subida (uplink).
O rádio nas mãos do operador envia posições de manetes em 2.4 GHz ou 915 MHz. Esses pacotes leves comandam a rotação dos motores.
O segundo enlace é o canal de descida de vídeo (downlink). O VTX instalado no drone transmite o fluxo visual na faixa de 5.8 GHz para os óculos.
Essa divisão física de frequências impede interferências destrutivas a bordo do chassi. Se controle e vídeo operassem juntos, a emissão potente do VTX cegaria o receptor de comandos.
Ao separar as bandas, o piloto mantém controle preciso e retorno visual fluido. A navegação ocorre sem cortes abruptos e sem riscos de perda de sinal.
Nos modelos analógicos, a modulação em frequência converte linhas de vídeo composto em ondas contínuas. Nos módulos digitais, processadores comprimem dados e os enviam via pacotes codificados.
| Parâmetro Técnico | Enlace de Controle (RC Link) | Enlace de Vídeo (VTX Link) |
|---|---|---|
| Direção da Transmissão | Terra para o ar (Uplink) | Ar para a terra (Downlink) |
| Frequência Principal | 2.4 GHz ou 915 MHz (ELRS / Crossfire) | 5.8 GHz ISM (Analógico ou Digital HD) |
| Volume de Dados | Dezenas de bytes por pacote de telemetria | Milhões de bits por segundo de sinal visual |
| Latência Típica | 2 a 10 milissegundos | 14 a 40 milissegundos |
| Dispositivo a Bordo | Receptor de rádio (RX) com antena receptora | Transmissor de vídeo (VTX) com antena emissora |
Anatomia e conexões: quais cabos e portas ligam o VTX ao drone?
A anatomia de um VTX reúne alimentação elétrica, entrada de vídeo analógico ou digital, porta serial UART e conector de radiofrequência. Essa interface física conecta o transmissor diretamente à bateria, à câmera e à placa controladora de voo do drone.
Na linha de alimentação, o VTX recebe tensão direta da bateria ou energia de reguladores de 5V, 9V ou 12V. Fontes filtradas protegem o circuito sensível contra picos gerados pelas frenagens ativas dos motores.
A entrada de sinal analógico recebe o fio de vídeo composto da câmera. Quando o sinal passa pela controladora de voo, o processador sobrepõe dados gráficos de telemetria.
Essa sobreposição visual projeta nos óculos parâmetros essenciais de voo. O piloto acompanha voltagem restante da bateria, consumo em amperes e tempo de operação.
A porta serial conecta uma saída de transmissão da controladora ao pino de telemetria do VTX. Essa conexão habilita protocolos como SmartAudio da TBS ou IRC Tramp da ImmersionRC para controle remoto.
O terminal de antena RF finaliza a placa através de conectores U.FL, MMCX ou conectores SMA. O formato U.FL atende montagens leves, enquanto conectores MMCX e SMA absorvem impactos mecânicos severos.
Frequências, bandas e canais em 5.8 GHz: como sintonizar sem interferência?
O VTX opera na faixa ISM de 5.8 GHz dividida em canais de frequências discretas organizados em bandas padronizadas. No Brasil, essa transmissão deve respeitar os limites de radiação restrita da ANATEL para evitar interferências destrutivas entre pilotos e serviços comerciais.
O espectro de 5.8 GHz divide-se classicamente em cinco bandas de oito canais cada. As bandas mais conhecidas são denominadas Banda A, Banda B, Banda E, Banda FatShark e a popular Raceband.
A Raceband foi criada para viabilizar corridas com múltiplos pilotos no mesmo circuito. Seus oito canais possuem espaçamento uniforme de 37 MHz.
Esse intervalo amplo reduz problemas de intermodulação e vazamentos laterais entre transmissores vizinhos. Vários pilotos conseguem decolar juntos sem derrubar o vídeo alheio.
No Brasil, a ANATEL regula o espectro pela Resolução 680 e Ato 14448. A agência fiscaliza o uso da faixa de radiação restrita entre 5.725 MHz e 5.875 MHz.
Operar fora das bandas autorizadas compromete serviços críticos de telecomunicação. Além disso, pilotos devem combinar frequências antecipadamente para evitar sobreposição acidental no mesmo espaço.
| Banda de Frequência | Faixa Típica (MHz) | Canais Úteis | Uso Recomendado |
|---|---|---|---|
| Raceband (Banda R) | 5.658 MHz a 5.917 MHz | 8 canais espaçados em 37 MHz | Voo em grupo, eventos e corridas |
| FatShark (Banda F) | 5.740 MHz a 5.860 MHz | 8 canais padronizados | Voo solo e compatibilidade direta |
| Banda A (Boscam A) | 5.865 MHz a 5.725 MHz | 8 canais legados | Drones de entrada e módulos antigos |
| Banda B (Boscam B) | 5.733 MHz a 5.866 MHz | 8 canais auxiliares | Alternativa para espaçamento de frequências |
| Banda E (Foxtech) | 5.705 MHz a 5.945 MHz | 8 canais (atenção a limites) | Uso criterioso dentro do limite legal |
Potência de transmissão e a regra de ouro: por que o VTX queima sem antena?
Ligar o VTX sem antena queima o circuito integrado de amplificação em poucos segundos devido ao retorno total da energia gerada. Sem carga para irradiar as ondas de radiofrequência, a potência reflete para o chip final na forma de calor destrutivo imediato.
Os amplificadores de radiofrequência operam com eficiência energética modesta de trinta a quarenta por cento. Mais de metade da energia consumida converte-se naturalmente em calor durante a operação do drone.
Quando uma antena com impedância de 50 ohms está conectada, a energia dissipa-se pelo ar em ondas eletromagnéticas. Sem a antena, a onda atinge circuito aberto e reflete integralmente para a saída.
Esse fenômeno eleva a razão de onda estacionária de tensão (VSWR) a níveis extremos. A tensão acumulada e o calor excessivo derretem os semicondutores internos em fração de minuto.
A potência de emissão do VTX expressa-se em miliwatts (mW). Níveis de 25 mW atendem provas em pistas fechadas.
Potências de 200 a 400 mW cobrem voos esportivos, enquanto 800 mW viabilizam captações cinematográficas. Valores acima de 1500 mW exigem dissipadores robustos e fluxo de ar constante.
Para bancadas de manutenção, o firmware Betaflight disponibiliza o recurso Pit Mode. O modo reduz a potência a frações mínimas de miliwatt, permitindo testes seguros sem superaquecimento. Para entender a física de dissipação em detalhes, consulte nossa análise sobre modelagem térmica e dissipação de calor em VTX e ESC.
| Potência de Emissão | Alcance Típico em Linha de Visada | Aquecimento em Bancada | Cenário Operacional Indicado |
|---|---|---|---|
| Pit Mode (0.1 mW) | Poucos metros de distância | Praticamente zero | Configuração em bancada e largadas |
| 25 mW | 150 a 400 metros | Muito baixo com ventilação | Corridas oficiais e voos indoor |
| 200 mW a 400 mW | 800 a 1.500 metros | Moderado (exige fluxo de ar) | Freestyle e parques abertos |
| 800 mW a 1.000 mW | 2 a 5 quilômetros | Alto (nunca deixar parado) | Cinema ao ar livre e montanhas |
| 1.600 mW a 2.500 mW | Acima de 8 quilômetros | Crítico (dissipador obrigatório) | Operações cinematográficas remotas |
VTX analógico ou digital: qual sistema escolher para começar?
A escolha entre VTX analógico e digital depende do orçamento disponível, do peso da aeronave e da tolerância à variação de latência. O sistema analógico oferece latência fixa ultrabaixa e menor custo, enquanto o digital entrega alta definição cinematográfica de imagem.
Os sistemas analógicos transmitem sinais contínuos de vídeo sem compressão digital. Conforme a aeronave distancia-se ou contorna obstáculos, a imagem degrada suavemente com chiado e ruído de estática.
Essa degradação suave alerta o piloto sobre o limite do alcance antes da perda total de sinal. Além disso, a latência de quinze a vinte e cinco milissegundos permanece constante em qualquer circunstância.
Sistemas digitais modernos incluem Walksnail Avatar HD, HDZero e DJI O3 e O4 Air Unit. Esses módulos transmitem vídeo em alta definição de 720p ou 1080p.
As cores vívidas e a nitidez facilitam enxergar fios finos, galhos secos e detalhes arquitetônicos complexos. A imagem cristalina transforma a experiência imersiva de voo em algo próximo a um videogame real.
No entanto, o processamento de compressão digital introduz latência dinâmica em alguns sistemas. Conforme o sinal enfraquece, a taxa de quadros pode cair ou a imagem pode congelar abruptamente. Para avaliar os prós e contras das duas tecnologias, confira o comparativo entre diferenças entre drones digitais e analógicos.
| Fator de Avaliação | VTX Analógico Convencional | VTX Digital HD (DJI / Walksnail) | Sistema Digital HDZero |
|---|---|---|---|
| Resolução Máxima | Definição padrão (480p / 576p) | Alta definição (720p a 1080p) | Alta definição (720p a 1080p) |
| Latência Média | 15 a 25 ms (estritamente fixa) | 20 a 40 ms (variável com sinal) | 14 ms (estritamente fixa) |
| Comportamento no Limite | Chiado progressivo de estática | Queda de quadros e congelamento | Chuva de ruído digital em pixels |
| Peso Médio da Placa | 1.5 a 8 gramas | 16 a 40 gramas | 5 a 18 gramas |
| Custo de Entrada | Baixo custo de aquisição | Custo intermediário a elevado | Custo médio a elevado |
| Aplicação Ideal | Microdrones, treinos e corridas | Cinema, exploração e imersão | Corridas de precisão em HD |
Como configurar o VTX no Betaflight e otimizar antenas
A configuração do VTX no Betaflight utiliza protocolos seriais para gerenciar canais e níveis de potência diretamente pelo rádio. Esse ajuste dispensa botões físicos na carcaça e permite alterar frequências através da interface gráfica no monitor dos óculos.
Para ativar o controle digital, o usuário solda o fio de telemetria do VTX em uma porta UART livre da controladora. Na aba Portas do configurador Betaflight, seleciona-se o protocolo correto, como TBS SmartAudio ou IRC Tramp.
Em seguida, o piloto importa a tabela de frequências oficial do fabricante na aba de Transmissor de Vídeo. Essa tabela define os canais exatos e as potências suportadas pela placa, evitando comandos incompatíveis de voltagem.

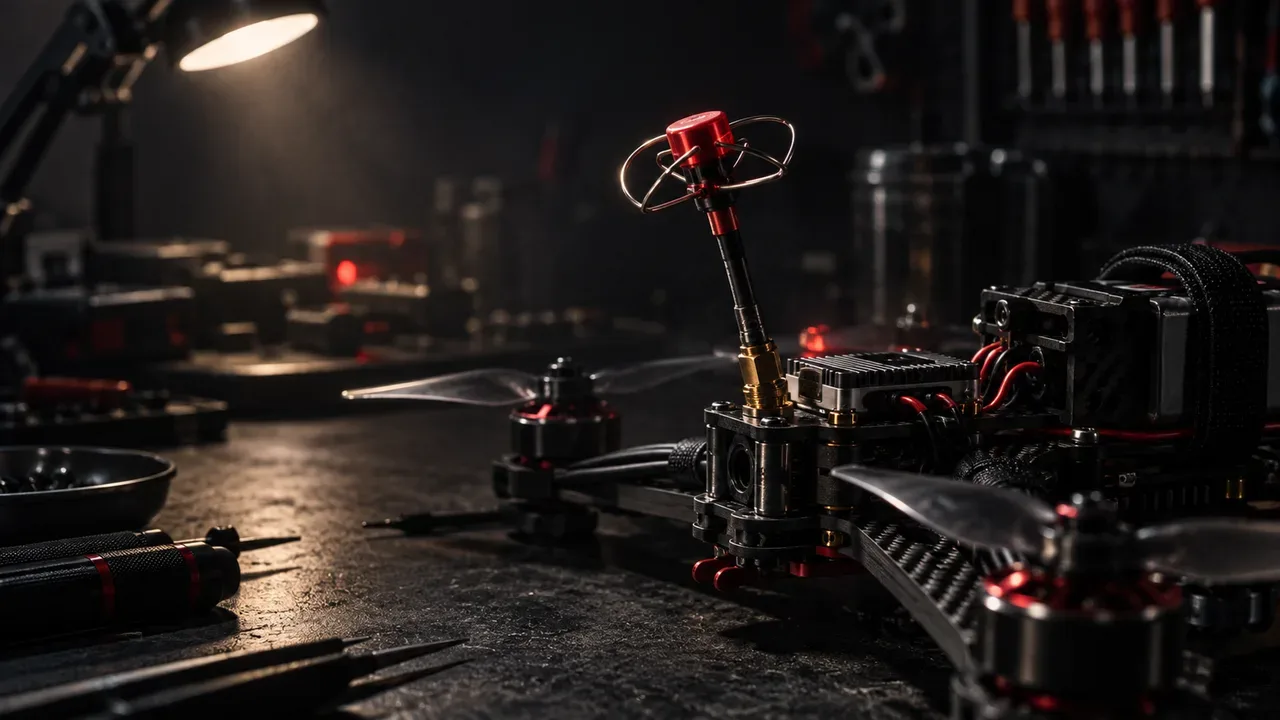

No campo de antenas, escolher a polarização adequada garante integridade na recepção. Antenas com polarização circular direita (RHCP) ou esquerda (LHCP) rejeitam reflexões indesejadas causadas por pisos e paredes sólidas.
A regra fundamental exige utilizar a mesma polarização nas antenas do drone e nos óculos do piloto. Misturar polarizações distintas atenua o sinal em quase vinte decibéis, reduzindo drasticamente o alcance útil. Aprofunde-se no tema lendo nosso artigo sobre antenas de RF, polarização circular e VSWR no FPV.
Para quem busca óculos compatíveis com transmissores analógicos e digitais, veja também o guia completo de como escolher óculos de drone FPV. Conheça ainda a arquitetura de ponta em sistemas de transmissão digital DJI O4, Walksnail e HDZero.
Perguntas Frequentes Sobre VTX no Drone FPV
O que acontece se eu ligar o VTX sem antena?
Ligar o VTX sem antena provoca queima imediata do chip amplificador final de radiofrequência por superaquecimento. Sem a antena de 50 ohms para irradiar energia, a potência reflete integralmente para o circuito interno. O dano costuma ocorrer em menos de trinta segundos de energização contínua.
Qual a diferença entre VTX e VRX no FPV?

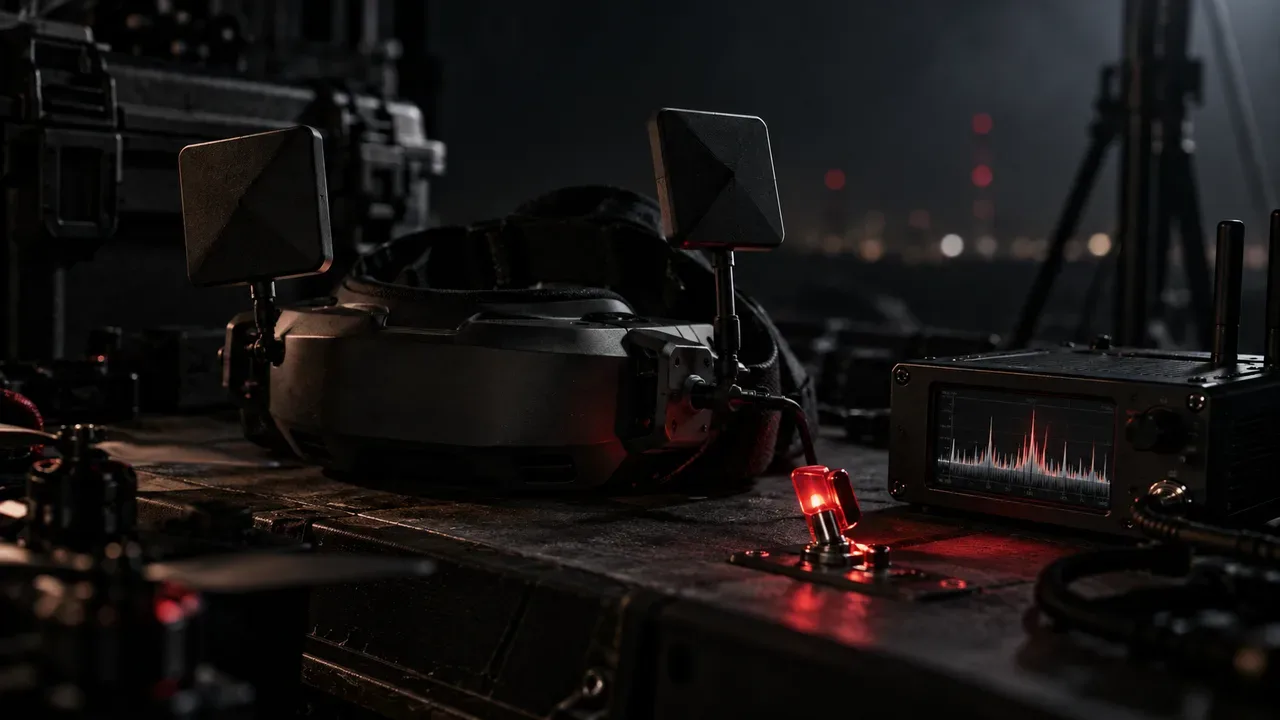

O VTX é o transmissor de vídeo instalado no chassi do drone que envia imagens captadas pela câmera. O VRX é o receptor de vídeo acoplado aos óculos ou monitor do piloto que sintoniza a mesma frequência para exibir a imagem. Ambos devem operar exatamente na mesma banda e canal para formar o enlace.
Qual potência de VTX devo usar para voar?
Para voos em pistas de corrida e treinos locais, a potência de 25 mW a 200 mW é a mais recomendada. Potências entre 400 mW e 800 mW atendem áreas amplas com vegetação moderada e obstáculos físicos. Valores acima de 1000 mW destinam-se a captações cinematográficas de longa distância com fluxo constante de ar.
O que é o recurso Pit Mode no VTX?
O Pit Mode é um modo de segurança que reduz a potência de emissão para frações mínimas de miliwatt. Ele permite ligar o drone na bancada de manutenção para configurar parâmetros sem superaquecer o transmissor de vídeo. O recurso também impede que a aeronave interfira no voo de outros pilotos presentes no mesmo local.
Posso misturar antenas de polarizações diferentes no VTX e nos óculos?
Você não deve misturar antenas com polarizações diferentes no transmissor e no receptor. Conectar uma antena RHCP no VTX e uma antena LHCP nos óculos atenua o sinal de vídeo em até vinte decibéis. Essa incompatibilidade causa perda prematura de alcance e quedas repentinas na qualidade visual.
Transmissores de vídeo digitais funcionam com óculos analógicos tradicionais?
Transmissores de vídeo digitais não transmitem sinal compatível para receptores analógicos convencionais. Cada sistema digital, como DJI, Walksnail ou HDZero, exige óculos ou módulos receptores compatíveis com seu respectivo padrão de modulação. Apenas óculos digitais equipados com entrada analógica auxiliar conseguem receber sinais analógicos por meio de adaptadores externos.
