Antenas de RF e Polarização Circular em Cinema FPV: Axial Ratio, Ganho dBi, VSWR e Supressão de Multi-Pathing

A estabilidade do link de vídeo e telemetria em drones FPV depende da pureza de polarização circular e do casamento de impedância.

Em sets com estruturas metálicas, reflexões de radiofrequência geram interferência destrutiva e perda de quadros.

A polarização circular suprime essas cópias refletidas. A quiralidade da onda inverte de sentido ao colidir com superfícies condutoras.

1. Como a polarização circular elimina perdas de atitude e ecos de sinal?

A polarização circular elimina perdas de sinal durante manobras acrobáticas mantendo a recepção contínua em qualquer ângulo de inclinação do drone.

Em sistemas lineares, quando a antena transmissora fica perpendicular à receptora, a perda atinge -20 dB a -30 dB.

A decomposição vetorial das equações de Maxwell, detalhada por Constantine A. Balanis em Antenna Theory: Analysis and Design, modela o campo elétrico:

E(z, t) = E_0x × cos(ω × t - k × z) × x̂ + E_0y × cos(ω × t - k × z + δ) × ŷ

Na polarização circular perfeita, as amplitudes são idênticas (E_0x = E_0y = E_0). A defasagem temporal é de 90 graus (δ = ±π/2).

Quando o vetor rotaciona no sentido horário, temos polarização circular à direita (RHCP).

No sentido anti-horário, a onda é classificada como polarização circular à esquerda (LHCP).

                    PROPAGAÇÃO ELETROMAGNÉTICA: LINEAR VS CIRCULAR (RHCP)

             Polarização Linear (Dipolo)              Polarização Circular (RHCP)
                   y                                        y
                   ▲                                        ▲      E(t_1)
                   │   |                                    │    ↗
                   │   | Vetor E oscila                     │   *───> E(t_2)
                   │   | em plano fixo                      │ ↙   ↘
                   │   |                                    │*      * E(t_3)
                   └───────────────> x                      └───────────────> x
                                                            Vetor E gira em hélice

Ao incidir sobre condutores como vigas de aço ou concreto armado, a condição de contorno inverte a fase da componente perpendicular.

Uma onda incidente RHCP reflete com rotação invertida, transformando-se em LHCP.

A antena receptora opera em RHCP e atenua o sinal refletido em até 20 dB. Isso previne congelamentos no monitor de direção.

Para transmissões digitais como as abordadas em sistemas de transmissão digital FPV, essa blindagem contra multi-caminho é indispensável.

2. O que é Axial Ratio e por que ele define a pureza da antena?

A Razão Axial (Axial Ratio ou AR) mede a circularidade da onda eletromagnética. Ela quantifica a proporção entre os eixos maior e menor da elipse de polarização.

Valores de Razão Axial próximos de 1.0 (0 dB) garantem rejeição máxima de ruído em sets confinados.

A definição formal padronizada pela norma IEEE Std 145-2013 expressa a razão axial:

AR = |E_max| ÷ |E_min|

Em escala logarítmica, a relação converte-se em decibéis:

AR(dB) = 20 × log_10(|E_max| ÷ |E_min|)

• AR Ideal: 1.0 (ou 0 dB), representando uma onda circular perfeita sem elipticidade.
• Limite Profissional: AR ≤ 1.41 (ou ≤ 3 dB), assegurando operação limpa no lóbulo principal.
• Degradação Crítica: AR > 2.0 (ou > 6 dB), onde a antena se comporta como radiador elíptico e perde imunidade a reflexões.

A Discriminação de Polarização Cruzada (Cross-Polarization Discrimination ou XPD) relaciona-se diretamente com a Razão Axial:

XPD(dB) ≈ 20 × log_10((AR + 1) ÷ (AR - 1))

Com AR = 1.15 (1.2 dB), o isolamento atinge 23.1 dB. Mais de 99% da potência refletida é rejeitada.

Com AR = 2.0, o XPD cai para 9.5 dB. Ecos entram na cadeia de recepção e causam perda de sincronismo de pacotes.

3. Como o VSWR e o S11 afetam o aquecimento e a potência do VTX?

O VSWR (Voltage Standing Wave Ratio) quantifica o casamento de impedância entre a saída de 50 Ohms do transmissor e a antena conectada.

Um descasamento severo reflete energia de radiofrequência aos transistores de potência, gerando aquecimento excessivo e corte térmico.

Na teoria de micro-ondas descrita por David M. Pozar em Microwave Engineering, o coeficiente Γ relaciona a impedância Z_in com Z_0 = 50 Ω:

Γ = (Z_in - Z_0) ÷ (Z_in + Z_0)

A relação de onda estacionária de tensão calcula-se pela magnitude de Γ:

VSWR = (1 + |Γ|) ÷ (1 - |Γ|)

O Return Loss (S11) expressa a atenuação da potência refletida em decibéis:

S11(dB) = 20 × log_10(|Γ|)

P_refl ÷ P_fwd = |Γ|^2

Se o transmissor opera a 1.200 mW com VSWR = 2.0:1, cerca de 133 mW retornam ao circuito integrado.

Essa energia soma-se às perdas térmicas analisadas em nosso guia de modelagem térmica de VTX e ESC. O transmissor reduz a potência para não queimar.

4. Quais são as diferenças entre antenas Pagoda, Cloverleaf, Patch e Helical?

Antenas omnidirecionais distribuem energia em 360 graus no plano horizontal, enquanto antenas direcionais concentram o sinal em um feixe de alto ganho.

A escolha correta equilibra cobertura angular flexível com alcance e penetração em obstáculos do cenário.

O tratado Antennas for All Applications de John D. Kraus e Ronald J. Marhefka categoriza as principais arquiteturas de micro-ondas:

4.1 Antenas Omnidirecionais (Aeronave e Monitor de Curta Distância)

1. Pagoda (Projeto de Maarten Baert):
   • Estrutura com três discos de circuito impresso (PCB) soldados em cabo coaxial RG402.
   • Apresenta pureza com AR < 1.3 entre 5.5 GHz e 6.0 GHz, comprovada nas pesquisas de Maarten Baert.
   • Alta durabilidade mecânica contra impactos sem descalibração física.
2. Cloverleaf / Skew-Planar Wheel (Design VAS):
   • Construída com arames curvados a 45 graus, documentada nos estudos de Alex Greve (IBCrazy).
   • Excelente razão axial no zênite, porém sensível a deformações mecânicas.
3. Micro-Dipolo CP / Singularity (TrueRC):
   • Miniaturização com dielétrico de alta permissividade.
   • Mantém AR < 1.2 e peso inferior a 5 g, segundo medições da TrueRC Canada.

4.2 Antenas Direcionais (Estação de Terra e Óculos do Piloto)

1. Patch Microstrip Direcional:
   • Ganho elevado entre 8.5 dBi e 10.5 dBi.
   • Largura de feixe (HPBW) de aproximadamente 65 graus, ideal para monitores de direção.
2. Helicoidal em Modo Axial (Axial Mode Helix):
   • Ganho entre 10 dBi e 14 dBi utilizando de 5 a 9 espiras sobre refletor aterrado.
   • Feixe diretivo estreito (35 a 50 graus), exigindo alinhamento contínuo em direção ao drone.

                    PADRÕES DE RADIAÇÃO TRIDIMENSIONAIS (OMNI VS DIRECIONAL)

       Omnidirecional (Pagoda / VTX)                  Direcional Patch (Ground Station)
                   z (Nulo Axial)                                    z
                   ▲                                                 ▲
                .-" "-.                                              │      .---.
              .'       '.                                            │    .'     '. (Lóbulo Principal)
             /   ( o )   \  (Toroide 360°)                           │   /   10dBi \ ===>
            |             |                                          │  |           |
             \   ( o )   /                                           │   \         /
              '.       .'                                            │    '.     .'
                '-...-'                                              │      '---'

5. Como projetar diversidade espacial e de padrão em sets cinematográficos?

A diversidade de recepção combina múltiplos sinais descorrelacionados para eliminar nulos de desvanecimento causados por reflexões e bloqueios visuais.

Em estúdios com treliças de iluminação e painéis de LED para produção virtual, múltiplos receptores garantem fluxo ininterrupto de vídeo.

As estratégias de diversidade dividem-se em três pilares complementares de engenharia:

5.1 Diversidade Espacial (Spatial Diversity)

A separação física entre duas antenas deve exceder meio comprimento de onda (d > λ/2). Em 5.8 GHz (λ = 51.7 mm), utilize espaçamento superior a 10 cm (d ≥ 2λ).

Essa distância descorrela a interferência destrutiva: quando uma antena entra em um nulo, a outra permanece em regime construtivo.

5.2 Diversidade de Padrão e Polarização (Pattern Diversity)

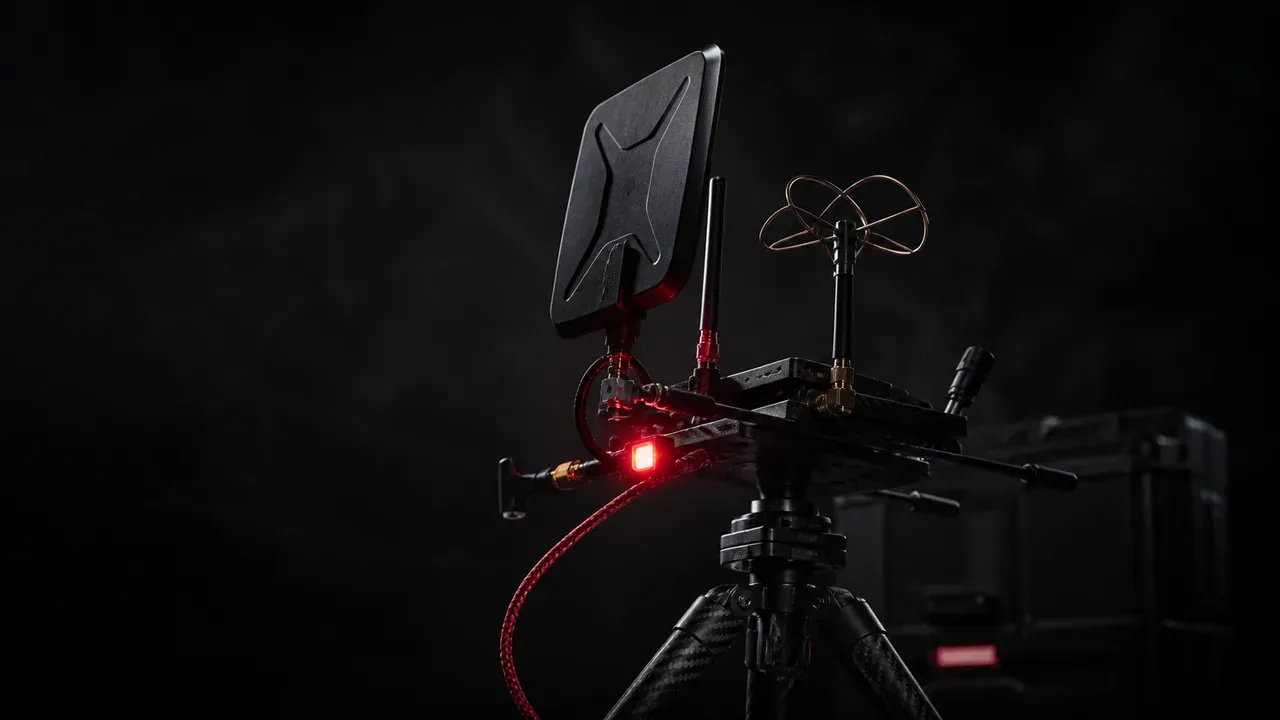

A montagem padrão para estações de terra combina:

• 1 Antena Patch Direcional (9 a 10 dBi): Oferece longo alcance no cone frontal.
• 1 Antena Omnidirecional (1.5 a 2.2 dBi): Mantém o link ativo em órbitas fechadas ou manobras verticais.

5.3 True Diversity vs. Antenna Diversity

• Antenna Diversity (Comutação Simples): Um único demodulador chaveia entre duas entradas baseado em RSSI. Isso provoca descontinuidades de fase e glitches.
• True Diversity (Receptores Duplos): Dois módulos sintonizadores independentes demodulam o sinal em paralelo, selecionando pacotes íntegros sem ruído de comutação.

Em produções com Cinelifters de grande porte integrados a sistemas de isolamento de câmeras, a redundância de RF elimina interrupções de gravação.

6. Qual é a rotina de inspeção e calibração em bancada técnica?

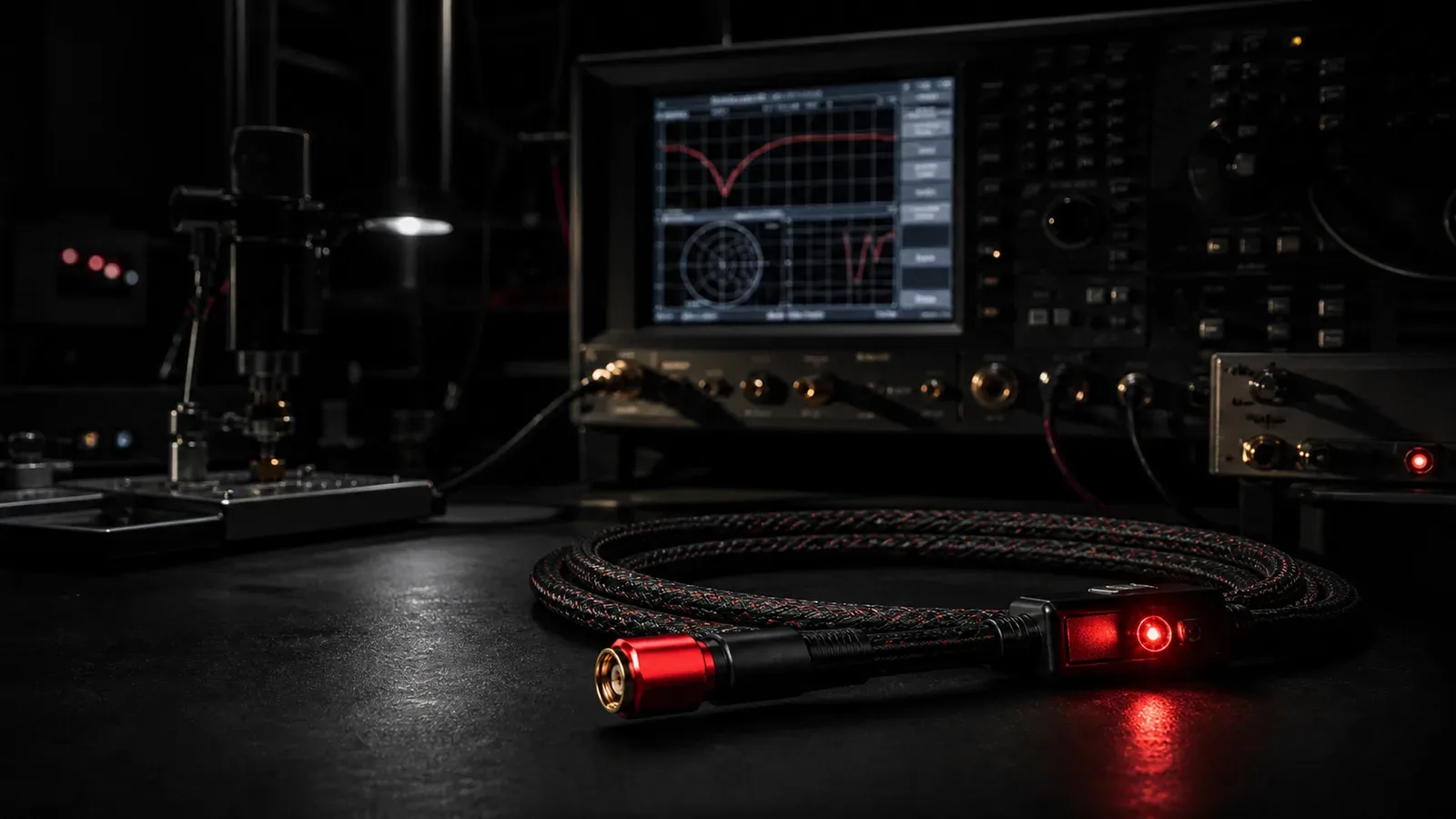

A integridade eletromagnética das antenas deve ser inspecionada periodicamente com analisadores vetoriais de redes (VNA) de bancada.

Danos mecânicos invisíveis na carcaça plástica ou fissuras nas soldas de aterramento alteram drasticamente a frequência de ressonância.

O protocolo de validação técnica da MaxVision FPV segue quatro etapas padronizadas:

1. Varredura de S11 com Calibração SOLT: Calibrar o VNA na faixa de 5.1 GHz a 6.2 GHz com cabo de teste de baixa perda.
2. Identificação da Ressonância: Confirmar que o ponto de menor S11 coincide com o canal de voo, garantindo S11 ≤ -17 dB.
3. Inspeção de Fadiga Mecânica: Flexionar suavemente o conector SMA monitorando variações no diagrama de Smith. Saltos indicam fratura no pino central.
4. Alinhamento Angular no Chassi: Inclinar a antena no drone compensando o ângulo de ataque (pitch de 25 a 40 graus), alinhando o toroide ao horizonte.

Para revisões técnicas completas, explore nossa oficina especializada, conheça nossa loja de peças ou consulte nossos especialistas em nosso canal de atendimento.

Perguntas Frequentes sobre Antenas e Radiofrequência em FPV

Posso usar antena transmissora RHCP com antena receptora LHCP?

Não. A combinação de antenas com quiralidades opostas gera perda de 15 dB a 25 dB por descasamento de polarização cruzada. Isso reduz o alcance útil para menos de 10% da distância nominal. Transmissor e receptor devem operar estritamente na mesma polarização.

Qual é a diferença entre antenas lineares e circulares em drones?

Antenas lineares irradiam campos que oscilam em um único plano, sofrendo perdas severas quando o drone se inclina. Antenas circulares mantêm a amplitude estável em qualquer atitude de voo e rejeitam ecos em paredes e estruturas condutoras.

O que acontece se eu ligar o transmissor de vídeo (VTX) sem antena?

Ligar um VTX sem antena causa reflexão total da potência de RF (VSWR = ∞, S11 = 0 dB) diretamente nos transistores de saída. O calor extremo acumulado queima o amplificador final em segundos.

Por que antenas com maior ganho (dBi) têm ângulo de visão mais estreito?

O ganho decorre da concentração geométrica da energia eletromagnética. Uma antena de 10 dBi focaliza a potência em um feixe de 60 graus, aumentando o alcance frontal e reduzindo a recepção traseira e lateral.

Como a umidade e a chuva afetam a propagação do sinal em 5.8 GHz?

A água possui alta constante dielétrica e forte absorção em micro-ondas. Gotas na cúpula descalibram a impedância, elevando o VSWR e atenuando o sinal em 2 dB a 5 dB por quilômetro.
