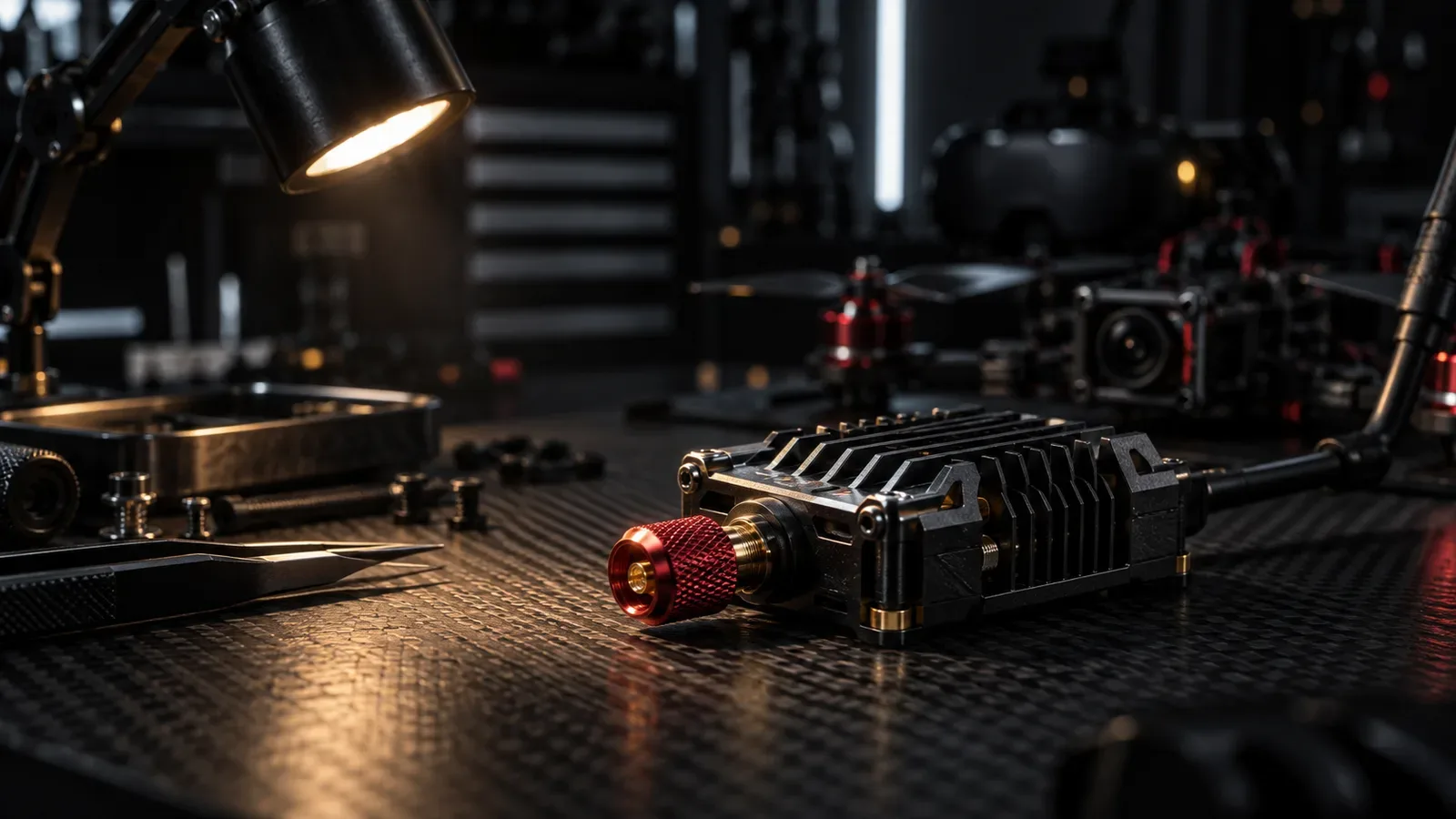

O VTX (Video Transmitter) é o transmissor de vídeo do drone FPV. Ele envia a imagem da câmera em tempo real para os óculos do piloto.
A sigla VTX significa Video Transmitter, traduzida como Transmissor de Vídeo. Ele atua como uma emissora particular de televisão em miniatura instalada na aeronave.
O sinal emitido pelo VTX é captado pelo receptor de vídeo em solo, denominado VRX (Video Receiver). Sem esse transmissor, a pilotagem imersiva em primeira pessoa torna-se inviável.
Como o VTX transmite o sinal de vídeo para os óculos?
O VTX transmite o vídeo capturando o sinal elétrico gerado pela câmera e modulando essas informações em ondas eletromagnéticas na faixa de 5.8 GHz. A antena de bordo irradia essa energia pelo ar até os óculos (VRX). O receptor desmodula o sinal e recria a imagem nas telas internas.
Na cadeia do drone FPV, o VTX ocupa a ponta final do fluxo visual. A câmera filma a cena e entrega um sinal composto analógico ou digital serial.
Esse sinal percorre a fiação até a controladora de voo (FC). A controladora sobrepõe dados de telemetria na tela, como voltagem e tempo de voo, via circuito OSD (On-Screen Display).
O sinal com a telemetria embutida entra no VTX. Um oscilador sintetiza a frequência de rádio exata escolhida pelo piloto no espectro de micro-ondas.

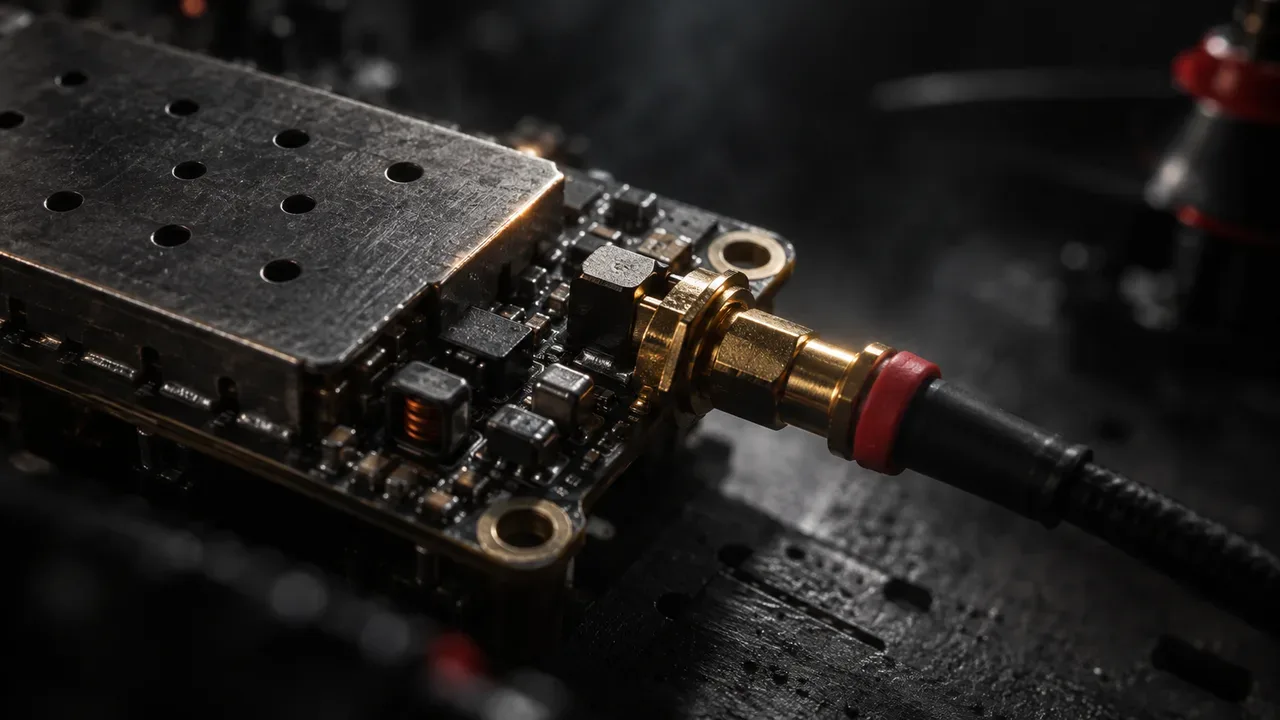

O amplificador de potência eleva a amplitude da onda. O conector transmite essa potência elétrica para a antena de bordo, que irradia as ondas pelo espaço.
Nos óculos de voo, o módulo VRX capta a onda de rádio atenuada pelo ar. Ele amplifica o sinal e entrega o vídeo decodificado para as telas internas.
A especificação técnica completa desse chaveamento de RF consta no Manual Oficial do TBS Unify Pro32.
Qual é a diferença entre VTX analógico e VTX digital?
A diferença entre VTX analógico e digital reside no método de modulação e na latência de transmissão da imagem. O sistema analógico transmite sinais contínuos de televisão com latência fixa de 15 a 25 milissegundos e ruído progressivo. O digital codifica a imagem em pacotes de alta definição com latência variável.
No sistema analógico clássico, o sinal de vídeo é modulado diretamente em frequência. Não existe compressão digital pesada de dados nem processamento complexo entre quadros.
A grande vantagem do sinal analógico é a previsibilidade temporal constante. O atraso entre a realidade física e a visão do piloto não se altera durante as manobras.
Quando o drone se afasta ou enfrenta obstáculos de concreto, o vídeo analógico degrada suavemente. Surgem chuviscos estáticos na tela, mas o piloto preserva o controle da trajetória.
Sistemas digitais modernos entregam resolução de 720p ou 1080p. As referências de ponta são DJI O3 Air Unit e Walksnail Avatar HD Pro. No segmento de competição sem compressão, destaca-se o HDZero Freestyle V2.
Um processador onboard comprime a imagem utilizando codecs eficientes. A nitidez visual digital permite identificar galhos finos e relevos distantes com extrema facilidade em produções cinematográficas.
No entanto, sistemas digitais com compressão sofrem do efeito de penhasco digital. Se o sinal enfraquecer criticamente, a imagem congela antes de apagar totalmente.
| Critério de Engenharia | VTX Analógico Convencional | VTX Digital de Alta Definição (HD) |
|---|---|---|
| Resolução Visual | Padrão SD (480p ou 576p NTSC/PAL) | Alta Definição (720p ou 1080p a 60-120 fps) |
| Latência de Transmissão | Determinística e fixa (15 ms a 25 ms) | Variável (20 ms a mais de 70 ms sob obstrução) |
| Degradação de Sinal | Progressiva com chuvisco estático ("snow") | Abrupta com pixelização e congelamento de quadros |
| Peso do Transmissor | Ultraleve (menos de 2 g a 8 g em média) | Elevado (16 g a 40 g com carcaça de alumínio) |
| Consumo e Aquecimento | Baixo a moderado (3 W a 5 W em 800 mW) | Crítico (8 W a 14 W exigindo alto fluxo de ar) |
| Custo de Aquisição | Acessível para iniciantes e treinos | Alto investimento em módulo e óculos dedicados |
| Compatibilidade de Marca | Aberta (qualquer VRX lê qualquer VTX) | Ecossistemas fechados e exclusivos por fabricante |
Como funcionam as frequências de 5.8 GHz e a RaceBand?
A transmissão de vídeo FPV opera na faixa de 5.8 GHz do espectro eletromagnético, subdividida em canais pré-definidos para viabilizar múltiplos voos simultâneos. A RaceBand é o arranjo padrão em eventos esportivos. Ela distribui oito canais com espaçamento de 37 MHz para evitar interferências mútuas entre pilotos.
O espectro de 5.8 GHz é enquadrado no Brasil como faixa ISM para radiação restrita. A Resolução ANATEL nº 680/2017 regulamenta a convivência entre dispositivos sem fio nessa faixa.
Os transmissores analógicos distribuem as frequências em bandas designadas como A, B, E, F e RaceBand. Cada banda reúne oito canais distintos de transmissão.
A RaceBand padronizou esse espectro com espaçamento linear de 37 MHz. Essa separação matemática permite que até oito drones voem simultaneamente sem que sinais secundários ofusquem receptores vizinhos.
| Canal RaceBand | Frequência Central (MHz) | Aplicação Típica em Pistas |
|---|---|---|
| R1 | 5.658 MHz | Piloto 1 (borda inferior da faixa) |
| R2 | 5.695 MHz | Piloto 2 |
| R3 | 5.732 MHz | Piloto 3 (início da faixa ANATEL) |
| R4 | 5.769 MHz | Piloto 4 |
| R5 | 5.806 MHz | Piloto 5 |
| R6 | 5.843 MHz | Piloto 6 (limite superior ANATEL) |
| R7 | 5.880 MHz | Piloto 7 |
| R8 | 5.917 MHz | Piloto 8 (borda superior da faixa) |
Os requisitos técnicos para emissões restritas no Brasil estão definidos no Ato ANATEL nº 14448/2017.
Qual potência em mW escolher para cada tipo de voo?
A potência de transmissão de um VTX é dimensionada em miliwatts (mW) e estabelece a intensidade do sinal para superar distâncias e obstáculos físicos. Potências baixas como 25 mW atendem pistas fechadas e corridas coletivas. Já níveis de 400 mW a 1.000 mW garantem estabilidade em áreas abertas de cinema.
Na física de ondas eletromagnéticas, a intensidade do sinal recebido decai com o quadrado da distância percorrida. Dobrar o alcance prático de voo exige quadruplicar a potência de transmissão de rádio.
Passar de 200 mW para 800 mW dobra o alcance teórico, mas multiplica a dissipação de calor. Em encontros coletivos, potência excessiva cega receptores vizinhos que operam em frequências próximas.
| Nível de Potência | Faixa Típica de Alcance | Geração Térmica | Cenário Recomendado de Aplicação |
|---|---|---|---|
| 25 mW | 100 m a 300 m em linha visual | Mínima (operação fria) | Tiny Whoops, pistas indoor e testes de bancada |
| 100 mW | 300 m a 800 m livres | Baixa | Corridas em grupo e parques pequenos |
| 200 mW | 600 m a 1.500 m livres | Moderada | Padrão ideal para freestyle e pistas abertas |
| 400 mW a 800 mW | 1.500 m a 3.000 m livres | Alta (exige vento contínuo) | Gravações comerciais e manobras atrás de árvores |
| 1.000 mW a 2.500 mW | Mais de 4.000 m (Long Range) | Crítica (superaquecimento rápido) | Produções cinematográficas de longa distância |
Por que o VTX queima na bancada e como o PIT Mode protege o circuito?
O VTX queima na bancada por dois erros clássicos: falta de fluxo de ar forçado para resfriamento e acionamento elétrico sem a antena conectada. O PIT Mode reduz a potência para frações mínimas de miliwatt. Isso permite ajustar a aeronave sem superaquecer a placa e sem derrubar outros pilotos.
O amplificador de potência de um transmissor de 5.8 GHz opera com rendimento energético moderado. Mais de dois terços da energia consumida são transformados imediatamente em calor residual.
Em voo, o deslocamento de ar das hélices resfria a carcaça. Na bancada parada, um transmissor de 800 mW supera 90 graus Celsius em menos de um minuto.
O segundo risco fatal é energizar a placa sem antena acoplada. O circuito de saída é projetado para descarregar sua energia sobre uma impedância exata de 50 ohms.
Sem a antena conectada, a energia de RF reflete integralmente de volta para a junção interna do amplificador. Esse descompasso é mensurado pela Razão de Onda Estacionária (VSWR), destruindo o componente por avalanche térmica.
O PIT Mode elimina esse perigo em manutenções. Ele instrui o VTX a emitir menos de 0.01 mW. O alcance cai para dois metros, mantendo a placa fria durante testes de bancada.
Essa proteção lógica no firmware está documentada no Repositório Betaflight no GitHub.
Como controlar o VTX pela controladora de voo via SmartAudio?

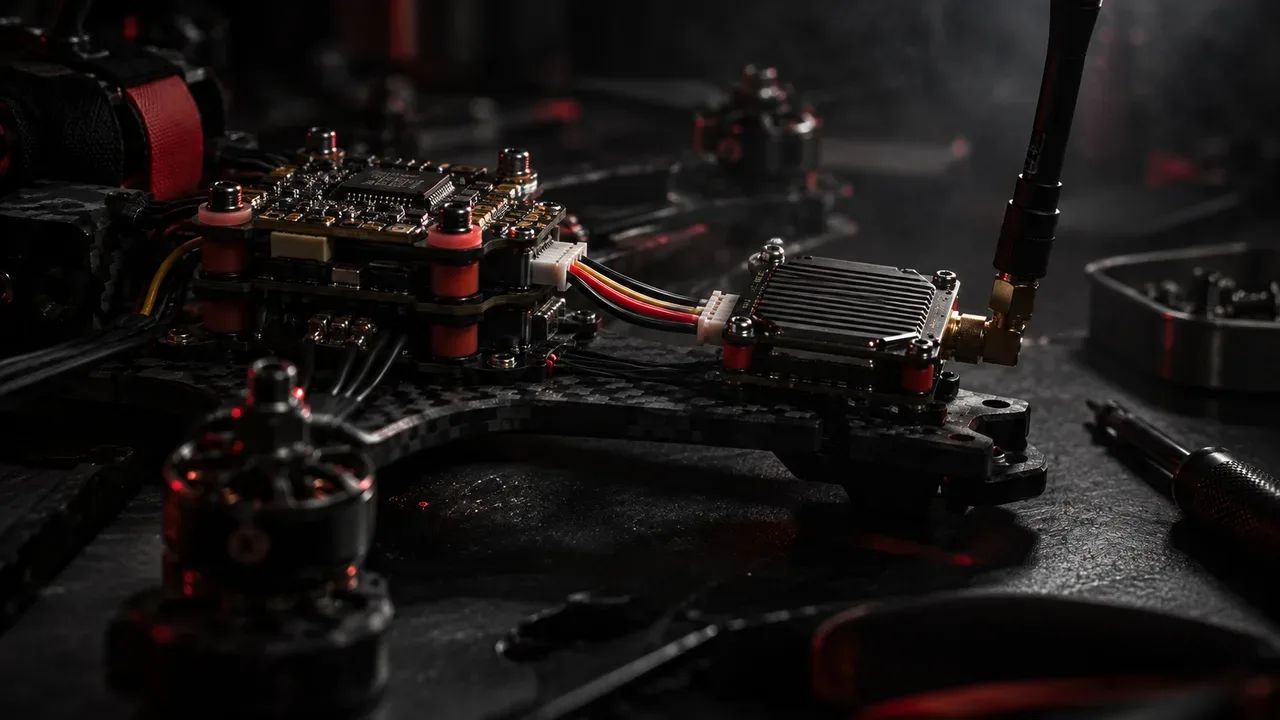

O controle do VTX pela controladora de voo ocorre através de protocolos seriais digitais como TBS SmartAudio e ImmersionRC Tramp. Interligando uma via serial UART entre as placas, o piloto troca canais e potências. O ajuste ocorre diretamente pelo rádio ou menus dos óculos.
A integração serial automatizou essa gestão de frequências, eliminando a necessidade de apertar botões físicos minúsculos na placa do transmissor durante preparações de pista.
O protocolo SmartAudio emprega comunicação em linha única a 4.800 baud, transmitindo pacotes com a frequência exata e a potência pretendida.
Já o protocolo IRC Tramp opera a 9.600 baud e inclui leitura de retorno. Ele informa à controladora a temperatura real do transmissor, gerando avisos automáticos na tela do piloto.
A implementação do SmartAudio consta no Driver de VTX do Betaflight. Já a arquitetura do concorrente está no Driver IRC Tramp.
No Betaflight, a tabela de canais (VTX Table) permite reduzir a potência automaticamente enquanto os motores estiverem desarmados no solo.
Antenas e polarização: por que você nunca deve voar com antena linear em campo aberto?
As antenas do VTX convertem a energia guiada em ondas eletromagnéticas livres propagadas com polarização circular ou linear. Em voos externos, antenas circulares (RHCP ou LHCP) rejeitam reflexões do solo. Essa filtragem física elimina chuviscos provocados pelo efeito de multitrajeto.
Antenas lineares simples, como os dipolos flexíveis de micro drones whoop, emitem ondas cujo campo elétrico oscila em um único plano dimensional.
Se o drone inclinar 90 graus durante uma curva acentuada, a antena da aeronave fica perpendicular à antena dos óculos. Essa desarmonia angular corta o alcance drasticamente.
Além disso, ondas lineares que colidem contra superfícies sólidas refletem mantendo a mesma orientação. A antena receptora capta a onda direta e a onda refletida simultaneamente, gerando estática visual.
As antenas de polarização circular eliminam esse problema propagando o campo em espiral contínua, nos sentidos horário (RHCP) ou anti-horário (LHCP).
Quando uma onda circular colide contra um obstáculo e rebate, o sentido de giro se inverte. Uma emissão RHCP refletida volta transformada em LHCP.
A antena receptora dos óculos, calibrada para captar apenas o sentido horário, rejeita o sinal espelhado. Essa filtragem física garante imagem limpa mesmo em manobras rasantes sobre o solo.
A regra fundamental de montagem é utilizar o mesmo padrão em todo o conjunto: VTX em RHCP exige óculos com antenas receptoras igualmente em RHCP.
Para expandir seu conhecimento sobre sistemas de propulsão, telemetria e radiofrequência da vertical de FPV, consulte nossos guias técnicos:
- Para analisar a transferência térmica sob convecção forçada, leia nosso artigo sobre modelagem térmica e dissipação em VTX e ESC.
- Para compreender a física de casamento de impedância em alta frequência, veja o guia de antenas de polarização circular e VSWR no cinema FPV.
- Para comparar os sistemas digitais de alta definição do mercado, acompanhe a avaliação de sistemas de transmissão digital DJI O4, Walksnail e HDZero.
- Para compreender os fundamentos integrados da aeronave, acesse o explicador sobre o que é drone FPV e a seleção de óculos para drone FPV.
Perguntas Frequentes sobre VTX no Drone FPV
O que significa a sigla VTX no drone FPV?
VTX é a abreviação do termo em inglês Video Transmitter, que significa Transmissor de Vídeo. Trata-se da placa eletrônica embarcada no drone responsável por modular o sinal da câmera e transmiti-lo via ondas de rádio de 5.8 GHz até os óculos do piloto.
Posso ligar o drone na bateria sem a antena do VTX instalada?
Nunca ligue o drone sem a antena conectada ao VTX em hipótese alguma. Sem a carga de 50 ohms para irradiar o sinal, a potência emitida reflete integralmente para o amplificador interno, queimando os transistores de saída por excesso térmico em poucos segundos.
Qual a diferença entre VTX e VRX?
O VTX é o transmissor embarcado na aeronave que envia o fluxo de imagem pelo ar em tempo real. O VRX (Video Receiver) é o receptor instalado nos óculos de voo ou monitores externos que capta essa onda eletromagnética e a reconverte em vídeo visível na tela.
Para que serve o PIT Mode no VTX?
O PIT Mode é uma função de segurança que derruba a potência para frações microscópicas de miliwatt, limitando o alcance do sinal a cerca de dois metros. Ele permite realizar testes e configurações de bancada sem superaquecer o transmissor e sem interferir no voo de outros pilotos no local.
O que acontece se eu usar uma antena RHCP no VTX e LHCP nos óculos?
Combinar polarizações circulares opostas entre o drone e os óculos gera uma atenuação severa denominada perda por polarização cruzada. Essa incompatibilidade reduz a sensibilidade do sinal em cerca de 20 dB a 30 dB, encurtando o alcance prático para uma pequena fração da distância esperada.
Como mudar a potência do VTX pelo controle remoto?
A potência pode ser ajustada conectando a via de telemetria SmartAudio ou IRC Tramp do VTX a uma porta serial da controladora de voo. Com a tabela de canais ativada no Betaflight, o piloto altera potências e frequências pelos manetes do rádio ou programa chaves dedicadas no controle.
