Combinar peças FPV sem entender a lógica por trás de cada especificação é o caminho mais rápido para queimar motor, fritar ESC e jogar fora um frame caro. A comunidade FPV tem um problema de informação fragmentada: fóruns ensinam a configurar firmware, canais de YouTube mostram unboxing, mas o raciocínio de como escolher peças compatíveis fica implícito — assumido como conhecimento que todos têm. Não têm. Este artigo cobre o essencial para que você monte um build coerente da primeira vez.
Resumo rápido: A escolha de motor (KV e tamanho), ESC (amperagem contínua e protocolo) e frame (tamanho em polegadas, wheelbase e material) precisa seguir uma lógica de compatibilidade encadeada. Motor define o consumo máximo de corrente; ESC precisa suportar esse pico com margem; frame precisa acomodar os motores e o ESC escolhidos. Inversão dessa sequência resulta em peças incompatíveis ou build superdimensionado sem benefício real.
O que é KV de motor e por que ele muda tudo
O número KV de um motor brushless indica quantas rotações por minuto (RPM) o motor gira por volt aplicado, sem carga. Um motor 1750KV com 6S (22,2V nominais) gira em torno de 38.850 RPM sem carga — na prática, com hélice e carga, gira menos.
O KV define o comportamento do motor:
- KV alto (acima de 2300): gira rápido, gera menos torque por volta. Ideal para hélices pequenas (3") e setups de corrida onde velocidade de reação importa mais que empuxo bruto.
- KV médio (1700-2300): o range mais versátil para quad 5" freestyle e racing. Compatível com 4S e 6S, aceita hélices 5" de 3 a 5 pás.
- KV baixo (abaixo de 1600): mais torque, gira mais devagar, ideal para hélices grandes (7"+) e drones cinematográficos onde suavidade é prioridade.
O erro clássico do iniciante é escolher KV sem considerar a tensão da bateria. Motor 2700KV em 6S vai estourar qualquer ESC 30A no primeiro full throttle e provavelmente derreter as bobinas em semanas de uso normal. Motor 1750KV em 4S vai entregar desempenho anêmico em comparação ao potencial real do setup. A combinação KV + voltagem de bateria define a faixa de operação real.
Tamanho de motor: o que significa 2207
O número 2207 (ou 2306, 2306, 1404 etc.) indica as dimensões físicas do estator em milímetros: os dois primeiros dígitos são o diâmetro, os dois últimos são a altura. Um motor 2207 tem estator de 22 mm de diâmetro e 7 mm de altura.
O que isso significa na prática:
- Estator mais largo (diâmetro maior) = mais área de bobinagem = mais torque disponível
- Estator mais alto = mais área por polo = mais potência em RPM alto
- Motor menor = mais leve, menor inércia, resposta mais rápida (bom para freestyle agressivo)
- Motor maior = mais torque sustentado, melhor para payloads ou hélices pesadas
Para quad 5" padrão, o 2207 é o tamanho mais testado e com maior oferta de modelos. Para quem está começando, é o ponto de partida seguro antes de explorar variações.
ESC: amperagem não é apenas "quanto maior melhor"
O ESC converte o sinal do controlador de voo em corrente trifásica para o motor. A especificação mais visível é a amperagem contínua — e aqui existe um equívoco frequente.
Mais amperagem no ESC não melhora o desempenho do drone. O ESC entrega o que o motor pede, não mais. Um ESC 45A em um motor que consome 30A em pico opera com folga de segurança — excelente. Um ESC 30A no mesmo motor vai superaquecer em voos agressivos e eventualmente falhar.
Como calcular a amperagem necessária:
- Consulte a especificação de corrente máxima do seu motor (disponível no datasheet do fabricante). Um motor 2207 típico pode puxar 35-40A em pico de single motor.
- Defina a margem de segurança. Para uso freestyle, 20-30% acima do pico é o mínimo.
- Para ESC de 4-em-1 (um circuito, quatro canais), a amperagem especificada é por canal.
Protocolo do ESC também importa. ESCs modernos suportam protocolos digitais (DSHOT300, DSHOT600) que eliminam a necessidade de calibração de throttle range e melhoram a precisão dos comandos. Compatibilidade com o controlador de voo é obrigatória — verifique antes de comprar.
BLHeli_32 é o firmware mais completo disponível em ESCs de nível intermediário a avançado: suporte a telemetria de RPM, RPM filtering (Betaflight), programação flexível e atualização via passthrough do controlador de voo. Para iniciantes que vão usar Betaflight, é a escolha mais simples de configurar.
Frame: tamanho, wheelbase e material não são escolha estética
O frame define o tamanho das hélices que você pode montar, o espaço disponível para eletrônicos e a capacidade de absorver crash sem quebrar.
Tamanho em polegadas refere-se ao diâmetro da maior hélice que o frame comporta com clearance seguro entre pás. Um frame 5" é projetado para hélices de 5 polegadas. Isso é diretamente relacionado ao motor: frames 5" aceitam motores de tamanho adequado para hélices 5", tipicamente 2205 a 2307.
Wheelbase é a distância entre eixos de motores opostos, medida em milímetros. Frames com wheelbase maior oferecem mais espaço para eletrônicos e estabilidade natural; wheelbase menor resulta em quad mais ágil e menor. Um 5" típico tem wheelbase entre 210 e 230 mm.
Material:
- Carbono 3K ou UD (unidirectional): padrão para FPV. Rígido, leve, absorve vibração diferente do que madeira ou plástico. A espessura dos braços (geralmente 4-5 mm nos arms de um frame freestyle) define a resistência ao crash.
- G10/FR4 (fibra de vidro): mais barato, mais pesado, absorve vibração diferente do carbono. Alguns frames de entrada usam placa central em G10 com arms em carbono.
- Injeção plástica: usada em frames ultra-leves (micro quads, tinywhoop) onde o peso mínimo compensa a menor resistência.
Para um quad 5" freestyle, frame todo em carbono com arms de 4-5 mm de espessura é a escolha mais segura para quem está aprendendo — resiste ao volume de crashes que qualquer iniciante vai ter.
Compatibilidade entre peças: a sequência correta de escolha
O erro mais comum é comprar motor e ESC separadamente e depois tentar encaixar no frame — e descobrir que o spacing de furos não bate, que o stack não cabe no espaço disponível ou que a combinação de corrente afoga o ESC.
A sequência correta:
- Defina o uso (freestyle, racing, cinematográfico) e o tamanho de hélice alvo (geralmente 5" para iniciantes).
- Escolha o frame com wheelbase adequado para o tamanho de hélice e espaço interno suficiente para o stack que você pretende usar. Verifique mounting pattern (16x16, 20x20, 30x30) do stack.
- Escolha o motor compatível com o frame (tamanho de base de fixação, comprimento de eixo para a hélice) e com KV adequado para a voltagem de bateria pretendida.
- Calcule o consumo do motor (especificação do fabricante + margem) e escolha o ESC com amperagem adequada e protocolo compatível com o controlador de voo.
- Escolha a bateria com C-rating que suporte o consumo total do quad (soma dos quatro motores em pico).
Inverter essa sequência é a origem da maioria dos incompatíveis que chegam para reparo.
O que "testado em bancada de empuxo" significa na prática

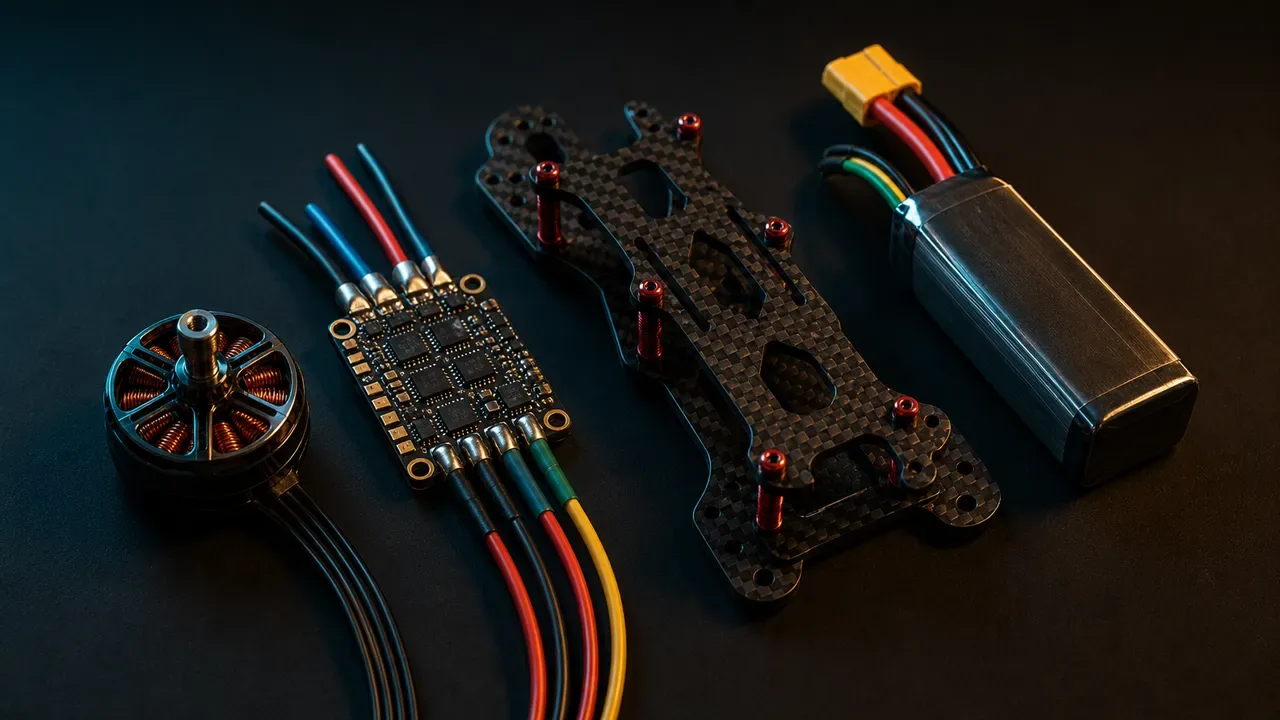

Na loja da MaxVision, as peças FPV disponíveis — motores 2207 1750KV, ESC 45A, frame 5" em carbono — passam por verificação em bancada antes de serem listadas.

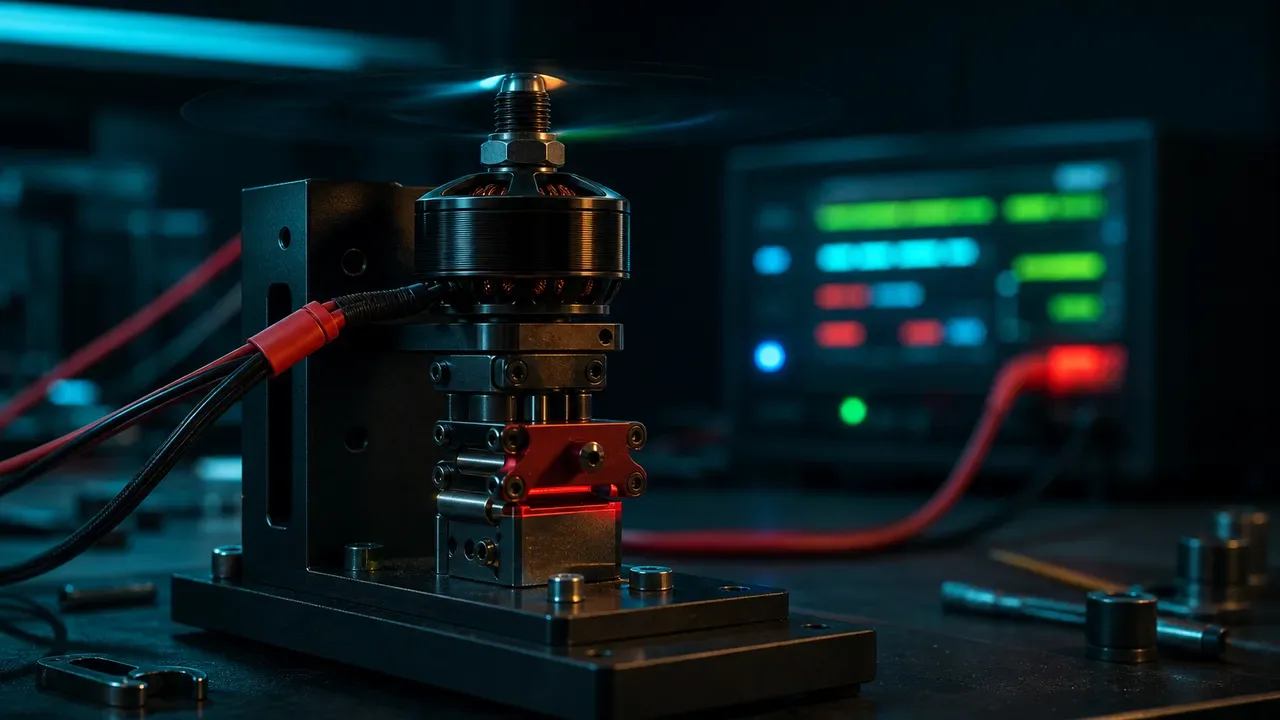

Bancada de empuxo é um equipamento que mede força de empuxo (em gramas ou quilogramas-força), corrente consumida, tensão, RPM e temperatura do motor em diferentes configurações de throttle. Com esses dados, é possível:
- Verificar se o motor entrega o empuxo especificado pelo fabricante
- Confirmar o consumo máximo real de corrente (não apenas o declarado no datasheet)
- Identificar assimetria entre unidades do mesmo lote
- Validar que motor + hélice + bateria formam um sistema coerente antes de montar no drone
Para quem está comprando peças avulsas para o primeiro build, ter essas especificações verificadas elimina uma variável importante de incerteza.
Erros de iniciante que custam caro
Na loja da MaxVision, as peças passam por verificação em bancada de empuxo antes de serem listadas — o que elimina ao menos a variável de receber um componente que não entrega o que a embalagem promete.
Comprar o motor mais potente disponível: mais KV em bateria inadequada queima ESC. Mais potência em frame leve resulta em quad instável e perigoso.
ESC com amperagem "na medida" do motor: sem margem de segurança, qualquer full throttle em voo agressivo gera pico além da capacidade e o ESC falha — frequentemente no meio do voo.
Frame com braços finos para economizar: braços de 3 mm em carbono quebram no primeiro crash médio. A diferença de custo para 4-5 mm raramente justifica o risco.
Ignorar o mounting pattern do controlador de voo: um FC de 20x20 mm não entra em um frame que só tem espaço para stack de 30x30 mm sem adaptador. Verifique sempre antes de comprar.
Misturar gerações de protocolo: FC moderno com DSHOT + ESC antigo que só aceita OneShot gera incompatibilidade que pode parecer bug de software por horas de depuração.
Tabela: spec, o que significa, como escolher pelo uso
| Especificação | O que significa | Como escolher pelo uso |
|---|---|---|
| Motor KV | RPM por volt sem carga | Freestyle 5"/4S: 2300-2700KV. Freestyle 5"/6S: 1700-2100KV. Cinema/longo alcance: abaixo de 1600KV |
| Tamanho do motor (ex: 2207) | Diâmetro x altura do estator em mm | Para 5", 2207 é o padrão. Para 3" micro, 1404 ou 1606. Para 7"+, 2806 ou superior |
| ESC amperagem contínua | Corrente que o ESC aguenta sem falhar em uso sustentado | Pico do motor x 1,3 (margem 30%). Motor 2207 típico: ESC 45A por canal |
| BLHeli_32 vs. AM32 | Firmware do ESC; define recursos disponíveis | BLHeli_32 tem suporte a telemetria e RPM filtering. AM32 é open source, igualmente capaz |
| Frame size (5") | Diâmetro máximo de hélice suportada | 5" é o padrão mais versátil para aprendizado. 3" para indoor/micro. 7" para cinematográfico |
| Wheelbase (mm) | Distância entre eixos opostos | 210-230 mm para 5" freestyle. Maior = mais espaço, mais estável. Menor = mais ágil |
| Espessura dos braços (mm) | Resistência mecânica ao impacto | 4-5 mm para iniciante e uso regular. 3 mm para build de peso mínimo em competição |
| C-rating da bateria | Taxa máxima de descarga | Some o consumo de todos os motores em pico e divida pela capacidade em Ah. O resultado precisa ser menor que o C-rating |
| Stack mounting (20x20, 30x30) | Padrão de furos do controlador de voo e ESC | Verifique o frame e os componentes antes de comprar. Incompatibilidade não tem solução simples |
Perguntas Frequentes
Posso usar qualquer motor 2207 em qualquer frame 5"?
A maioria dos frames 5" aceita motores com base de fixação padrão (16x16 mm entre furos, eixo de 5 mm). Mas verifique o comprimento do eixo: alguns frames com proteções de motor mais profundas exigem eixo mais longo para que a hélice fique acima da proteção. Sempre confirme o mounting pattern antes de comprar.
ESC 4-em-1 ou ESCs individuais?
Para primeiro build, ESC 4-em-1 simplifica a fiação e reduz o peso total. ESCs individuais oferecem mais opções de reposição (troca um canal, não o conjunto) e melhor dissipação de calor em setups de alta performance. Para iniciantes, 4-em-1 é a escolha mais prática.
Qual bateria usar com motor 2207 em frame 5"?
A combinação mais comum é 6S 1300-1500 mAh com C-rating adequado para o setup. 6S oferece mais eficiência que 4S no mesmo motor — mais tensão para o mesmo empuxo significa menos corrente, menos calor e mais autonomia. Se o controlador de voo e ESC suportam 6S, essa é a recomendação padrão para 5" freestyle.
Como saber se um motor queimou ou só está descalibrado?
Motor queimado geralmente apresenta resistência visivelmente diferente entre bobinas (medível com multímetro entre fases), cheiro de verniz queimado ou deformação visível nas bobinas. Motor com comportamento estranho mas fisicamente intacto provavelmente é problema de ESC ou calibração. Bancada de empuxo é o diagnóstico definitivo.
Frame em carbono caro vs. barato: vale a diferença de preço?
A diferença principal está na qualidade do carbono (3K vs. fibra mais fraca), na precisão do corte (CNC de qualidade mantém tolerâncias apertadas, peças encaixam sem folga) e no acabamento das bordas (borda mal acabada cria ponto de fraqueza que racha no crash). Para uso regular e iniciante, um frame de qualidade intermediária bem escolhido dura mais do que um frame caro montado com peças erradas.
Conclusão
Motor, ESC e frame não são escolhas independentes — são um sistema onde cada componente define as restrições dos outros. Começar pelo uso, escolher o frame, dimensionar o motor e só então especificar o ESC e a bateria elimina a maioria dos problemas de incompatibilidade que custam caro para corrigir.
Se você quer peças testadas em bancada de empuxo com especificações verificadas, a loja da MaxVision tem motor 2207 1750KV, ESC 45A e frame 5" em carbono disponíveis com envio nacional. Cada peça passa por verificação antes de ser listada. Para montar um kit personalizado para o seu uso específico ou tirar dúvidas sobre compatibilidade, entre em contato.
