O Controle Orientado a Campo (FOC) elimina o torque ripple em motores de cinema FPV. Ao aplicar correntes senoidais contínuas nas três fases, o sistema estabiliza a captação óptica e limpa as leituras inerciais da IMU.
Em plataformas pesadas de transporte de câmeras (Cinelifters X8) e em cinewhoops de proximidade, saltos de torque geram vibrações parasitárias. Sensores como RED V-Raptor e Sony FX6 registram artefatos quando harmônicos do motor excitam o chassi de carbono.
O controle vetorial desacopla o fluxo magnético do torque instantâneo. A aplicação das transformadas de Clarke e Park combinada com a Modulação por Vetor Espacial (SVPWM) eleva a eficiência e otimiza a tensão do barramento.
Por que a comutação trapezoidal compromete a estabilização óptica?
A comutação trapezoidal gera pulsos transitórios de torque que degradam a imagem e saturam giroscópios MEMS. O chaveamento descontínuo a cada 60 graus elétricos induz vibrações que nenhum amortecedor de silicone isola.
Nos controladores de velocidade (ESCs) convencionais, apenas duas fases conduzem corrente por ciclo. A terceira fase permanece flutuante para detectar a passagem por zero da força contraeletromotriz (Back-EMF Zero-Crossing).
Essa interrupção gera distorção harmônica total (THD) superior a 30%. As correntes quase-quadradas criam harmônicos de quinta e sétima ordem que ressoam nos braços de carbono, gerando o efeito jello em sensores rolling shutter.
Comutação Trapezoidal (6 Passos):
Fase A: ──[ +Vcc ]──────[ Flutuante / ZCD ]──[ -GND ]──────[ +Vcc ]──
Fase B: ──[ -GND ]──────[ +Vcc ]─────────────[ Flutuante ]─[ -GND ]──
Fase C: ──[ Flutuante ]─[ -GND ]─────────────[ +Vcc ]──────[ Flutuante ]
Controle Vetorial (FOC Senoidal):
Fase A: ── Corrente Senoidal Pura: i_a(t) = I_max × sin(θ_e) ────────
Fase B: ── Corrente Senoidal Pura: i_b(t) = I_max × sin(θ_e - 120°) ─
Fase C: ── Corrente Senoidal Pura: i_c(t) = I_max × sin(θ_e + 120°) ─
Conforme a Texas Instruments em relatórios de controle de motores, as descontinuidades de corrente no chaveamento em bloco dissipam energia reativa nos MOSFETs, elevando as temperaturas operacionais em até 18%.
Como o Controle Orientado a Campo desacopla fluxo e torque?
O FOC transforma as três correntes alternadas do estator em duas variáveis contínuas ortogonais no referencial do rotor. Esse desacoplamento permite comandar o torque eletromagnético instantâneo com a simplicidade linear de um motor DC escovado.
Em motores síncronos de ímãs permanentes (PMSM), o estator abriga enrolamentos trifásicos e o rotor contém ímãs N52SH. A equação geral do torque eletromagnético desenvolvida pelo motor é expressa por:
T_e = 1.5 × p × [λ_m × i_q + (L_d - L_q) × i_d × i_q]
Em motores com ímãs montados na superfície do rotor (SPMSM), comuns no cinema FPV, as indutâncias são simétricas (L_d ≈ L_q). A relação simplifica-se para:
T_e = 1.5 × p × λ_m × i_q
Ao regular a corrente de eixo direto em zero (i_d = 0), toda a corrente drenada da bateria converte-se em torque mecânico útil. A corrente de quadratura (i_q) comanda a aceleração sem desperdício de energia.
| Parâmetro Dinâmico | Trapezoidal (6-Step) | Vetorial (FOC) | Benefício no Cinema |
|---|---|---|---|
| Torque Ripple | 13% a 30% | Menos de 2% | Rotação fluida em tracking |
| THD de Corrente | Acima de 30% | Abaixo de 3% | Sem zumbido elétrico |
| Tensão DC Útil | 100% de V_dc | 115.47% (SVPWM) | Mais rotação final |
| Rendimento | 75% a 85% | 88% a 95% | Menor calor em 8S-12S |
| Baixa Rotação | Instável / trancos | Linear a 0 RPM | Decolagens suaves |

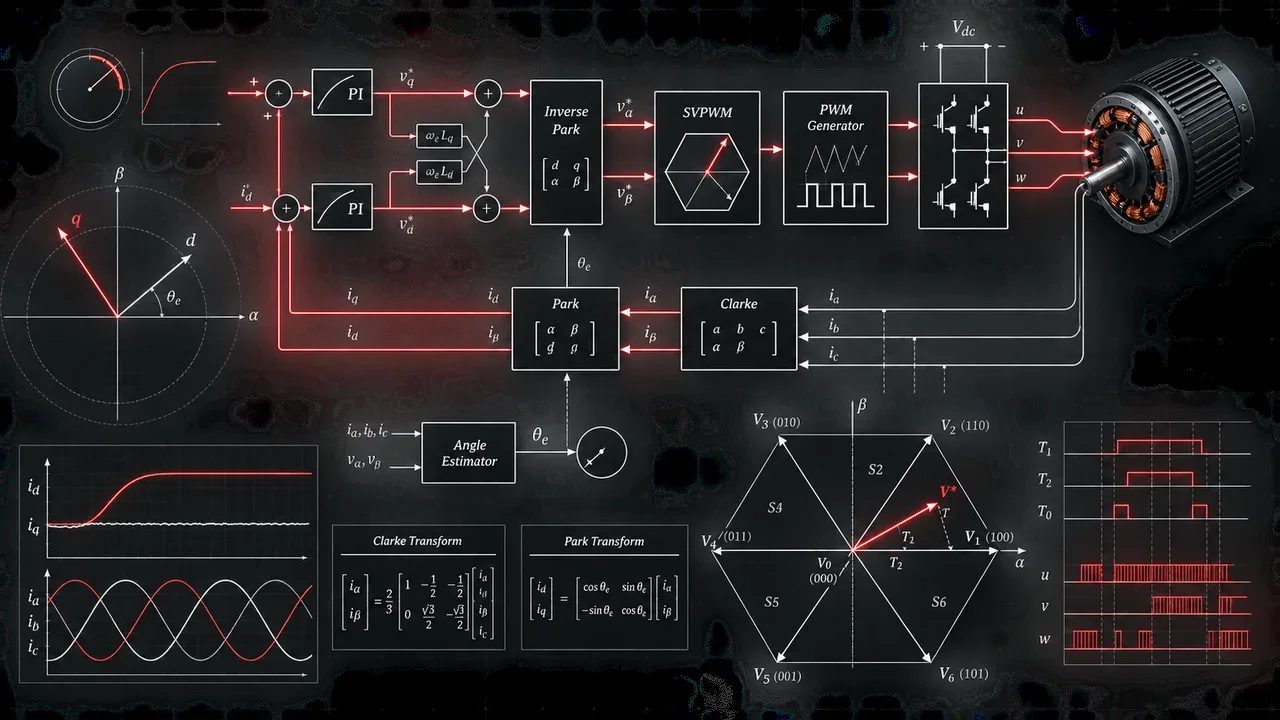

Quais transformadas matemáticas sustentam o pipeline de FOC?
As transformadas de Clarke e Park convertem correntes trifásicas em um referencial síncrono rotativo bidimensional. Esse processamento digital ocorre em tempo real em taxas de 20 a 50 kHz no microcontrolador do ESC.
A Transformada de Clarke projeta as correntes trifásicas defasadas em 120 graus (i_a, i_b, i_c) em um sistema bifásico ortogonal estacionário (i_α, i_β). Em sistemas equilibrados, a conversão exige apenas dois sensores:
i_α = i_a
i_β = (1 ÷ √3) × i_a + (2 ÷ √3) × i_b
A Transformada de Park projeta as grandezas estacionárias i_α e i_β no referencial rotativo do rotor orientado pelo ângulo elétrico instantâneo θ_e:
i_d = i_α × cos(θ_e) + i_β × sin(θ_e)
i_q = -i_α × sin(θ_e) + i_β × cos(θ_e)
As variáveis i_d e i_q tornam-se sinais contínuos em regime permanente. Controladores Proporcional-Integral (PI) dedicados processam essas correntes contra as referências de comando, gerando as tensões v_d e v_q com erro estático nulo.
A Transformada Inversa de Park reconverte essas tensões para o plano estacionário (v_α, v_β), direcionando os vetores para o estágio modulador de potência.
Por que a Modulação por Vetor Espacial (SVPWM) supera o PWM convencional?
O SVPWM entrega 15.47% a mais de tensão de fase eficaz em relação ao PWM senoidal convencional aproveitando todo o barramento DC. O algoritmo sintetiza o vetor de tensão resultante no estator combinando estados de comutação em um hexágono espacial.
O inversor trifásico possui oito estados de condução nos MOSFETs. Seis estados definem vetores ativos (V_1 a V_6) defasados de 60 graus, e dois estados definem vetores nulos (V_0 e V_7), conectando todas as fases ao polo comum.
O gerador SVPWM calcula o tempo de permanência nos vetores ativos adjacentes em cada ciclo de chaveamento. A distribuição simétrica dos vetores nulos reduz as perdas térmicas por comutação nos transistores de potência.
O ganho de aproveitamento da tensão é derivado da razão entre o raio do círculo inscrito no hexágono e o raio fundamental do SPWM:
Ganho_SVPWM = 2 ÷ √3 ≈ 1.1547
Essa vantagem matemática permite que motores de Cinelifters pesados atinjam maior empuxo máximo em manobras de recuperação de mergulho sem demandar baterias maiores.
As implementações de código aberto no repositório VESC de Benjamin Vedder e nas diretrizes do STMicroelectronics Motor Control SDK comprovam como o chaveamento centrado atenua a ondulação de corrente no barramento.
Como operam os estimadores de posição e observadores sensorless?
Os estimadores sensorless determinam a posição angular do rotor em tempo real através da força contraeletromotriz e modelos de espaço de estados. Drones de cinema dispensam sensores mecânicos Hall para poupar peso e evitar quebras por vibração.
O Observador de Modo Deslizante (Sliding Mode Observer - SMO) é a técnica padrão em acionamentos aeronáuticos de alta performance. O algoritmo calcula as derivadas das correntes estimadas em coordenadas α-β:
d(i_α) ÷ dt = -(R_s ÷ L_s) × i_α + (1 ÷ L_s) × (v_α - e_α)
d(i_β) ÷ dt = -(R_s ÷ L_s) × i_β + (1 ÷ L_s) × (v_β - e_β)
Uma função de chaveamento descontínua força o erro entre as correntes medidas e estimadas a convergir para zero. As tensões de força contraeletromotriz (e_α, e_β) são filtradas para extrair o ângulo elétrico:
θ_e = arctan2(-e_α, e_β)
Em velocidade quase nula, onde a força contraeletromotriz é insignificante, emprega-se a Injeção de Sinal de Alta Frequência (HFI). Pulsos de 5 a 10 kHz detectam a anisotropia magnética do rotor, assegurando torque pleno na partida.
As bases do controle sensorless descritas no artigo de J. Holtz no IEEE Transactions e a teoria de controle vetorial formulada por F. Blaschke no IEEE fundamentam esses observadores de fluxo.
A aplicação prática do Application Note AN1078 da Microchip descreve a estabilização de observadores de modo deslizante integrados com malhas de fase (PLL).
Quais requisitos de silício e hardware viabilizam o FOC em ESCs modernos?
O processamento de FOC em frequências de 20 a 50 kHz requer microcontroladores com aceleradores CORDIC e conversores ADC de amostragem simultânea. Em ESCs 4-em-1 de 55 A a 120 A, cada microssegundo de atraso introduz erro angular na comutação.
Amostragens sincronizadas com o timer de PWM realizam a leitura de corrente no centro dos pulsos inferiores com tempos de conversão inferiores a 1 microssegundo.
Pipeline em Silício (Loop FOC a 32 kHz / Janela de 31.25 µs):
[ 0.0 µs ] ── Disparo de interrupção no centro do pulso inferior do PWM
[ 0.5 µs ] ── Conversão simultânea ADC 12-bit em shunts de corrente
[ 1.8 µs ] ── Execução Clarke + Aceleração CORDIC Park (θ_e -> i_d, i_q)
[ 3.2 µs ] ── Malha de Controle PI duplo de corrente em eixos d-q
[ 4.5 µs ] ── Park Inverso + Cálculo dos tempos de setor SVPWM
[ 5.8 µs ] ── Atualização dos registradores dos Gate Drivers
[ 6.0 µs a 31.25 µs ] ── Telemetria digital e rotinas de proteção térmica
Microcontroladores modernos como STM32G4 e AT32F421 executam operações trigonométricas em hardware em apenas 4 ciclos de clock.
Resistores shunt de precisão (0.5 a 1.0 mΩ com tolerância de 0.5%) realizam a leitura de corrente com sincronismo estrito. O projeto de código aberto AM32 MultiRotor ESC Firmware viabiliza essa tecnologia no ecossistema FPV, oferecendo suporte a modulação senoidal.
Como configurar o trem de pouso e o pipeline para estabilidade máxima?
A integração entre ESCs com controle vetorial e o controlador de voo exige ajuste de PWM, sincronismo DShot bidirecional e filtros de RPM. Essa combinação previne a amplificação de ruídos em frequências ressonantes.
Ajuste a frequência de modulação PWM entre 24 kHz e 48 kHz para deslocar harmônicos de comutação para fora da banda de resposta dos giroscópios da aeronave.
Ative o DShot bidirecional no firmware de voo para habilitar a telemetria de rotação instantânea dos motores (RPM Filtering). Esse recurso sintoniza filtros de entalhe dinâmicos exatamente sobre a frequência fundamental das hélices.
Configure os limites de corrente de pico nos parâmetros do ESC para impedir a saturação magnética durante desacelerações bruscas.
A supressão dos ruídos de comutação na origem permite reduzir o atraso de fase dos filtros no loop PID. O resultado é um controle de voo mais ágil e filmagens perfeitamente estáveis para produções audiovisuais de alto nível.
