Gimbal é um suporte motorizado mecatrônico que estabiliza câmeras e celulares em três eixos independentes no espaço. O sistema utiliza sensores inerciais de alta frequência e motores elétricos sem escovas para anular trepidações mecânicas em tempo real.
O equipamento garante enquadramentos fluidos e horizonte perfeitamente nivelado em filmagens terrestres e aéreas. O operador pode correr, subir escadas ou caminhar sem transferir solavancos para a gravação.
A palavra gimbal tem origem na navegação marítima clássica. Antigamente, anéis concêntricos articulados mantinham bússolas e lamparinas niveladas contra o balanço das ondas do mar.
No audiovisual contemporâneo, esse mecanismo puramente mecânico foi transformado pela eletrônica digital. Ele integra computadores de bordo ultrarrápidos que realizam milhares de correções a cada segundo.
Como funciona um gimbal na prática?
O gimbal funciona através de um ciclo contínuo de leitura sensorial e contra-ataque mecânico em malha fechada. Sensores inerciais detectam desvios microscópicos de ângulo da câmera. Um microcontrolador calcula a força corretiva necessária e aciona motores elétricos que anulam o impacto do movimento.
Esse ciclo de controle opera em frequências altíssimas, variando entre 1.000 Hz e 4.000 Hz. Isso significa que o equipamento corrige a posição da câmera até quatro mil vezes por segundo.
O operador percebe apenas uma imagem suave, sem vibrações bruscas ou oscilações indesejadas na tela. O processo físico divide-se em três etapas funcionais interligadas.
A primeira etapa depende da Unidade de Medição Inercial, conhecida pela sigla IMU. Trata-se de um chip eletrônico microscópico soldado na base da câmera.
A IMU abriga giroscópios e acelerômetros de precisão. Esses componentes monitoram a velocidade angular e a gravidade em tempo real.
A segunda etapa acontece na placa de processamento central do estabilizador. O processador compara a posição física real da câmera com os comandos enviados pelo operador.
Um algoritmo proporcional, integral e derivativo calcula o erro de trajetória. Ele determina a potência exata para restaurar o enquadramento planejado.

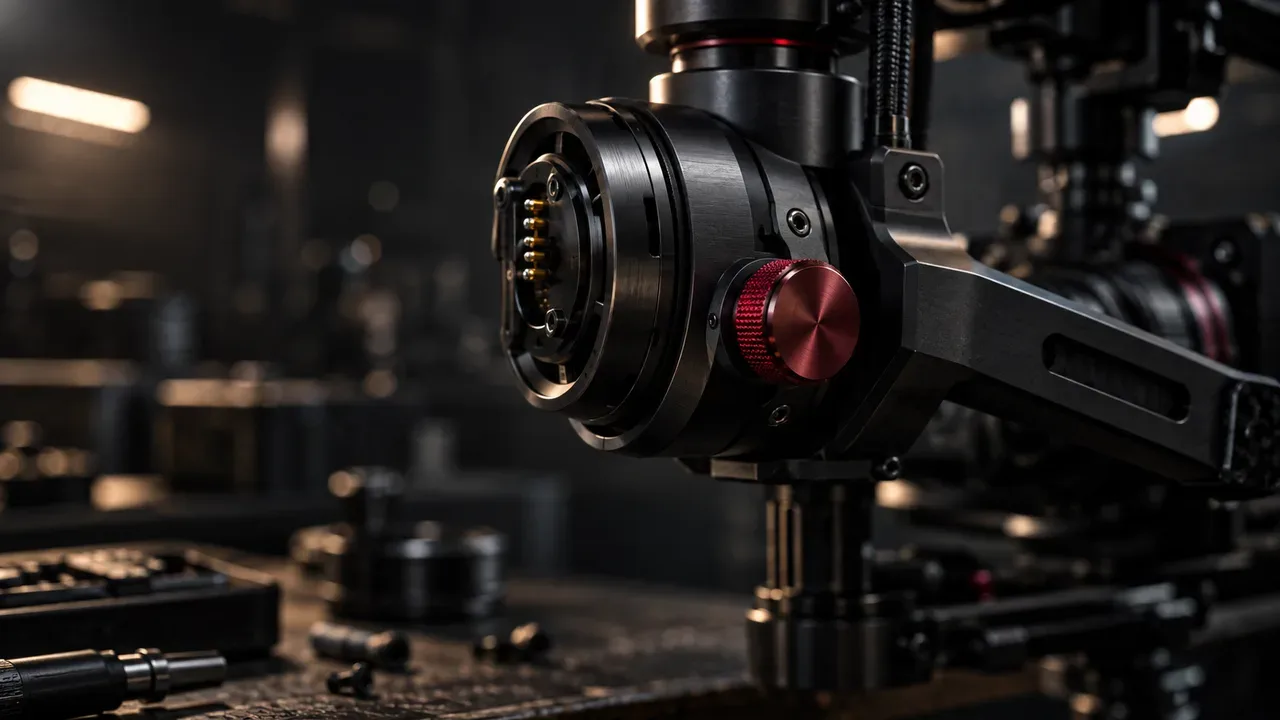

A terceira etapa é a atuação mecânica direta. Motores elétricos sem escovas de acionamento direto aplicam o torque corretivo no sentido oposto ao tremor.
Como não existem engrenagens plásticas intermediárias, a resposta motora não apresenta folgas mecânicas. O movimento resultante torna-se imperceptível para o sensor de vídeo da câmera.
Quais são os 3 eixos de estabilização de um gimbal?
Um gimbal triaxial estabiliza o enquadramento controlando os três eixos fundamentais da geometria tridimensional: Pan, Tilt e Roll. Cada eixo conta com um motor independente e um sensor de ângulo dedicado. Juntos, esses eixos absorvem giros acidentais e mantêm a composição fotográfica estável.
A compreensão desses movimentos é indispensável para operar o estabilizador com maestria e criar movimentos de câmera expressivos no cinema.
O eixo Pan, também chamado de Yaw, gerencia a rotação horizontal para a esquerda e para a direita. Ele suaviza o giro panorâmico sobre o próprio eixo vertical.
Quando o operador vira o corpo rapidamente, o motor de Pan amortece a transição. Em modelos avançados de cinema, esse eixo gira livremente em 360 graus contínuos.
O eixo Tilt, também denominado Pitch, comanda a inclinação vertical para cima e para baixo. Ele mantém a lente apontada com precisão para o objeto filmado.
Ao subir ou descer ladeiras íngremes, o motor de Tilt absorve as variações corporais. Ele impede que a imagem oscile verticalmente a cada passada do cinegrafista.
O eixo Roll gerencia o nivelamento lateral do horizonte da composição. Ele impede que a linha do horizonte tombe para a esquerda ou direita.
Manter o horizonte estável é essencial para o conforto visual do espectador. O eixo Roll realiza microajustes constantes para garantir que a imagem permaneça reta.
Gimbal vs Steadicam vs Estabilização no Sensor: qual a diferença?
O gimbal estabiliza a câmera de forma ativa por meio de motores elétricos, sensores digitais e baterias dedicadas. A Steadicam opera de forma passiva, utilizando inércia mecânica, contrapesos e molas articuladas. A estabilização no sensor atua dentro do corpo da câmera sem corrigir tremores corporais externos.
Cada tecnologia resolve problemas de estabilização sob leis físicas e aplicações produtivas distintas. Compreender essas fronteiras impede escolhas equivocadas em sets de filmagem.
Para produções de grande escala, cineastas analisam detalhadamente o duelo entre Steadicam e Gimbal no cinema profissional.
A tabela abaixo compara as três principais categorias de estabilização do audiovisual moderno em sete critérios operacionais:
| Critério Técnico | Gimbal Motorizado 3 Eixos | Steadicam Mecânica Passiva | Estabilização no Sensor (IBIS / EIS) |
|---|---|---|---|
| Princípio Físico | Ativo eletromecânico com motores brushless | Passivo inercial por distribuição de massa e molas | Eletromagnético no sensor ou corte digital de pixels |
| Consumo de Energia | Exige baterias de lítio dedicadas | 100% mecânica sem consumo de eletricidade | Consome a própria bateria interna da câmera |
| Absorção de Passos (Eixo Z) | Exige técnica de caminhada suave do operador | Superior através de braço isoelástico com molas | Nula para deslocamentos translacionais de caminhada |
| Curva de Aprendizado | Rápida, dominada em poucos dias de prática | Longa, exige meses de treino biomecânico rigoroso | Instantânea, ativada diretamente pelo menu |
| Peso Total do Sistema | Leve a médio, entre 1 kg e 5 kg de carga | Pesado, variando entre 15 kg e 35 kg com colete | Nulo, integrado internamente ao chassi da câmera |
| Comportamento no Vento | Sensível a rajadas fortes que forçam os motores | Muito estável devido à inércia pesada do trenó | Imune ao vento, pois atua no sensor fechado |
| Cenário Ideal de Uso | Eventos, publicidade, documentários e drones | Longas-metragens, transmissões e planos contínuos | Vlogs casuais, fotos paradas e filmagens estáticas |
A principal limitação do gimbal tradicional é o quarto eixo, referente à translação vertical das passadas. Motores angulares não absorvem o impacto do calcanhar batendo no solo.
Por essa razão, operadores profissionais utilizam a técnica de caminhada suave, conhecida no setor como Ninja Walk. Essa postura flexiona os joelhos para transformar as pernas em amortecedores mecânicos naturais.
Como equilibrar e calibrar a câmera no gimbal antes de ligar?
O balanceamento estático da câmera com o gimbal totalmente desligado é uma etapa física mandatória antes de qualquer acionamento elétrico. Esse procedimento alinha o centro de gravidade da carga óptica nos três eixos de rotação. Sem balanceamento, os motores sofrem sobrecorrente grave e desarmam por segurança térmica.
Muitos iniciantes cometem o erro de confiar na força bruta dos motores para segurar o equipamento desbalanceado. Essa prática causa danos severos à eletrônica do estabilizador.
O estresse contínuo provoca aquecimento excessivo por Efeito Joule nos enrolamentos de cobre. A bateria drena rapidamente e surgem trepidações incontroláveis conhecidas como motor jitter.
Siga sempre estes três passos ordenados para equilibrar sua câmera com total segurança técnica:
- Preparação Completa do Rig: Instale a bateria, o cartão de memória e a lente que serão utilizados na filmagem. Remova a tampa da lente e estenda a tela retrátil da câmera para a posição final.
- Balanceamento de Tilt: Com o estabilizador desligado, solte a presilha da sapata inferior. Deslize a câmera até que a lente permaneça reta para a frente sem tombar. Aponte a lente para o teto e ajuste o braço vertical até que ela não caia.
- Balanceamento de Roll: Solte a trava do braço horizontal lateral. Desloque o suporte até que a câmera fique perfeitamente paralela ao piso, sem tombar para a esquerda ou para a direita.
- Balanceamento de Pan: Incline o cabo do estabilizador para a frente em um ângulo de 45 graus. Ajuste o eixo vertical traseiro até que o conjunto não gire sozinho para nenhuma direção.
Após concluir o ajuste estático manual, ligue o equipamento e execute a rotina de autocalibração no aplicativo oficial. Esse comando testa a rigidez mecânica e configura o ganho ideal para os motores.
Drones e veículos autônomos exigem também a calibração de IMU, bússola e gimbal. O procedimento previne desvios por interferência magnética.
Onde os gimbals são usados: do smartphone ao drone de cinema
Os gimbals operam em praticamente todos os segmentos da produção audiovisual moderna, variando desde modelos ultracompactos para celulares até estruturas robóticas de grande porte. A tecnologia democratizou a captura de planos dinâmicos em produções comerciais, jornalismo, esportes e fotografia aérea.
No universo dos criadores de conteúdo e jornalistas móveis, os estabilizadores para smartphones utilizam presilhas magnéticas rápidas. Eles combinam o rastreamento facial por software com motores leves para criar transmissões externas perfeitamente estáveis.
No mercado de publicidade e cinema independente, os gimbals manuais para câmeras mirrorless tornaram-se padrão obrigatório de produção. Eles suportam conjuntos ópticos de até cinco quilos com sistemas de foco remoto sem fio integrados.

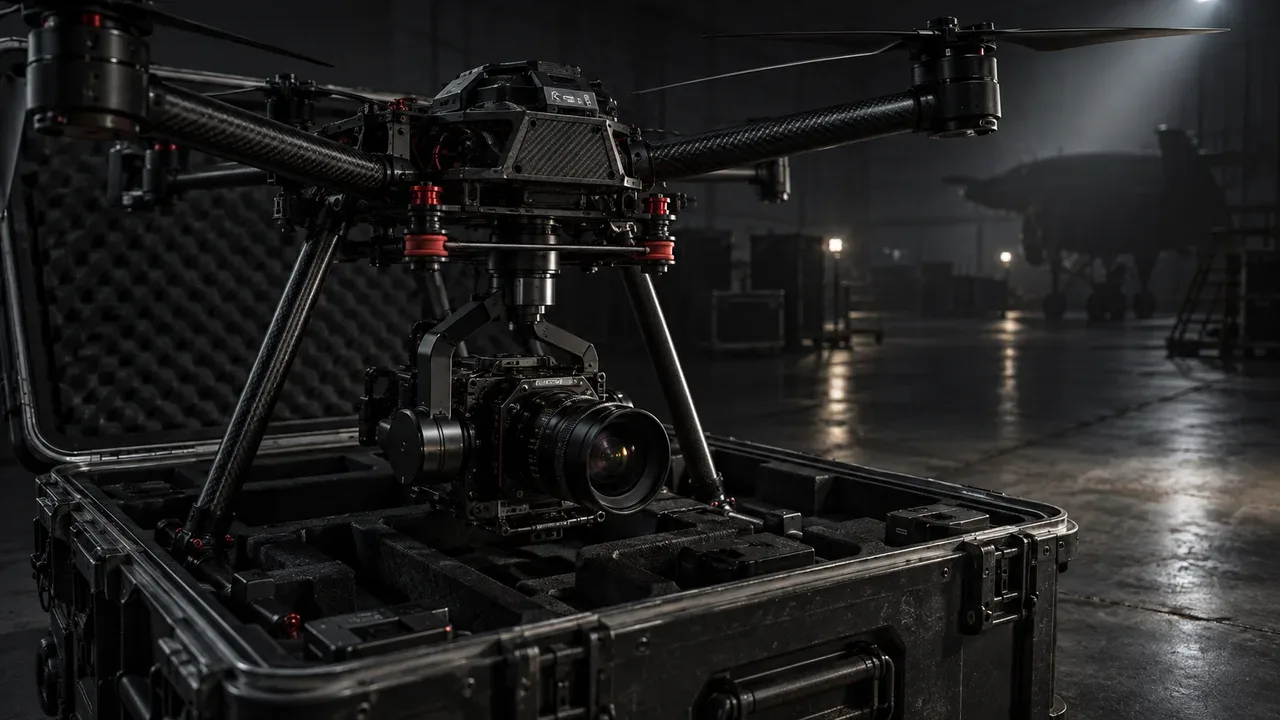

Na aviação não tripulada, os gimbals desempenham um papel vital para viabilizar tomadas cinematográficas perfeitas do alto. Drones convencionais de filmagem dependem de gimbals triaxiais em miniatura instalados sob a fuselagem.
Esses suportes isolam a câmera das vibrações mecânicas intensas geradas pelas hélices. Eles mantêm a linha do horizonte estável mesmo quando a aeronave inclina agressivamente para vencer rajadas de vento.
Em gravações aéreas de alta velocidade, diretores analisam o dilema entre gimbal motorizado e montagem rígida em drones FPV.
Quando a aeronave não utiliza estabilizador físico para economizar peso, a pós-produção recorre à calibração óptica e estabilização digital por Gyroflow.
Perguntas Frequentes sobre Gimbal
O que é um gimbal e para que ele serve?
Um gimbal é um suporte mecânico motorizado que estabiliza câmeras e smartphones contra trepidações durante gravações de vídeo. Ele utiliza sensores eletrônicos inteligentes e motores sem escovas para manter o enquadramento fluido e perfeitamente nivelado. O equipamento serve para transformar filmagens manuais comuns em tomadas com movimento suave de qualidade cinematográfica.
Qual é a diferença entre gimbal e estabilizador comum?
O gimbal funciona através de motores elétricos ativos que corrigem desvios angulares em milissegundos com base em cálculos digitais. Um estabilizador tradicional, como a Steadicam mecânica, utiliza contrapesos físicos e a inércia do movimento corporal sem consumir energia. O gimbal automatiza a estabilização, enquanto o suporte passivo demanda treinamento físico aprofundado do operador.
Por que é obrigatório balancear a câmera antes de ligar o gimbal?
O balanceamento mecânico posiciona o centro de gravidade do conjunto óptico exatamente no centro dos eixos de rotação. Se o equipamento for acionado desbalanceado, os motores sofrerão sobrecarga contínua de corrente elétrica para sustentar o peso físico. Esse esforço inadequado provoca aquecimento excessivo, vibrações severas na filmagem e desligamento automático de emergência.
O que significam os eixos Pan, Tilt e Roll em um estabilizador?
O eixo Pan controla a rotação horizontal para a esquerda e para a direita em movimentos panorâmicos suaves. O eixo Tilt inclina a câmera verticalmente para cima e para baixo para enquadramentos angulares. O eixo Roll mantém o horizonte perfeitamente nivelado, impedindo que a imagem incline lateralmente durante os deslocamentos do cinegrafista.
Vale a pena usar gimbal em drones de filmagem?
Sim, o gimbal é indispensável em drones de gravação aérea profissional para isolar a câmera das vibrações da fuselagem. Ele compensa instantaneamente as inclinações aerodinâmicas que a aeronave executa para se deslocar ou resistir a ventos fortes. Sem o gimbal, a imagem aérea apresentaria tremores de alta frequência e horizonte inclinado a cada manobra de voo.
