Gimbal de 3 Eixos vs. Hard Mount em Cinema FPV: Estabilização Ativa, Inércia e Rigging de Câmeras

A escolha entre gimbal de 3 eixos e montagem rígida em cinema FPV depende da velocidade da cena. Em cinelifters, essa decisão define a bateria, a mecânica dos atuadores e a textura visual da cena gravada.

Gimbals ativos de 3 eixos oferecem controle independente de enquadramento por um segundo operador e travamento físico milimétrico de horizonte em velocidades moderadas. No entanto, adicionam até 2,8 kg de peso inercial morto. Esse peso amplifica o momento de inércia rotacional do drone, encurtando o tempo de voo.

Em contrapartida, a montagem rígida fixa a câmera à estrutura do cinelifter através de isoladores viscoelásticos. Essa arquitetura destrava velocidades superiores a 150 km/h. Softwares giroscópicos em pós-produção estabilizam a imagem com máxima fidelidade óptica.

Pilotos, diretores de fotografia e engenheiros de set utilizam critérios físicos estritos para selecionar a configuração adequada a cada plano da diária de filmagem.

Quais são as diferenças fundamentais entre gimbal ativo e hard mount em cinelifters?

Um gimbal ativo estabiliza a câmera mecanicamente em tempo real com servomotores brushless. Em contrapartida, o hard mount fixa a câmera ao chassi e transfere a estabilização para softwares giroscópicos na pós-produção. Essas abordagens atendem a filosofias cinematográficas e limites dinâmicos distintos.

No sistema com gimbal ativo, como o DJI RS 4 Pro ou o Freefly Systems MoVI Pro, a câmera opera desacoplada da atitude da aeronave. Três anéis de rotação com encoders compensam as variações de rolamento (roll), arfagem (pitch) e guinada (yaw).

Essa topologia viabiliza a operação em dupla (dual-operator), padrão consagrado nos grandes estúdios. O piloto concentra-se na pilotagem segura da aeronave através de óculos FPV e câmera de navegação independente. O diretor de fotografia opera a orientação da lente via consoles inerciais ou volantes Master Wheels.

O horizonte permanece nivelado mesmo quando o drone inclina a 50 graus para realizar translações laterais rápidas. A visada da lente pode acompanhar um veículo que se move transversalmente à trajetória de voo.

Na montagem rígida (hard mount), a câmera de cinema é aparafusada sobre uma placa de liberação rápida unida ao chassi do cinelifter. A orientação da lente acompanha rigorosamente as inclinações e guinadas da fuselagem da aeronave.

A correção de trepidações e suavização de trajetória ocorrem na pós-produção através de ferramentas especializadas como o software de código aberto Gyroflow. O software lê os dados angulares da IMU interna da câmera ou da controladora de voo. Esse cálculo estabiliza cada quadro sem perdas mecânicas.

Como o momento de inércia e o Teorema de Steiner penalizam o voo com gimbal?

O momento de inércia rotacional cresce com o quadrado da distância entre a massa e os rotores. Esse comportamento físico obedece ao Teorema de Steiner. A instalação de um gimbal motorizado eleva essa distância, degradando a autoridade de controle do drone.

Na mecânica clássica de corpos rígidos, o momento de inércia I em relação ao centro de gravidade da aeronave é formulado por:

I_total = I_cm + (m × d^2)

Aqui, m representa a massa total da câmera. A variável d define a distância perpendicular dessa carga ao plano dos rotores.

Em uma montagem rígida compacta, uma câmera de cinema como a RED KOMODO-X é posicionada a cerca de 35 mm do plano neutro do chassi. Em contrapartida, uma cabeça de gimbal posiciona o centro de gravidade da câmera entre 160 mm e 230 mm do chassi.

A aplicação da fórmula revela o impacto severo dessa elevação física:

d_gimbal^2 ÷ d_hardmount^2 = (190 mm)^2 ÷ (35 mm)^2 ≈ 29.4

O termo paralelo (m × d^2) para roll (I_xx) e pitch (I_yy) torna-se quase 30 vezes superior no sistema com gimbal. Somando o sobrepeso de 1,5 kg a 2,8 kg do gimbal, o momento de inércia rotacional total salta em mais de 250%.

Na prática de voo, essa inércia sobrecarrega o loop PID da controladora. Os motores brushless precisam aplicar torques diferenciais extremos para iniciar ou frear qualquer rotação angular.

O tempo de resposta a rajadas de vento decai, gerando atraso de fase na estabilização. Em arranjos coaxiais X8 em 8S ou 12S, o consumo de corrente cresce entre 35% e 45%. A autonomia cai para menos de 5 minutos de operação contínua.

Comparativo estruturado: quando usar cada arquitetura no set de filmagem?

A seleção da arquitetura de rigging deve alinhar os requisitos criativos da cena com os limites físicos de peso, velocidade aerodinâmica e autonomia de bateria.

Gimbals ativos priorizam independência de olhar e horizonte travado, enquanto montagens rígidas maximizam velocidade e aceleração. A solução intermediária de inclinação em eixo único (Single-Axis Tilt) atende a perseguições em linha reta com alta variação de pitch.

A tabela a seguir consolida as especificações de engenharia e os parâmetros operacionais de cada configuração em cinelifters profissionais:

A análise dos dados evidencia que a tentativa de operar gimbals motorizados em cenas de alta velocidade compromete a integridade do plano. O arrasto aerodinâmico atua contra os braços do gimbal com força proporcional ao quadrado da velocidade do ar.

Acima de 85 km/h, o vento vence o torque de sustentação dos servomotores brushless, provocando desvio angular ou colapso térmico dos drivers eletrônicos. Nessas circunstâncias, o hard mount é a única escolha segura e reprodutível.

Como dimensionar o isolamento de vibrações mecânicas de alta frequência e eliminar o jello?

A montagem rígida exige amortecimento mecânico desacoplado. Esse isolador impede que vibrações harmônicas alcancem o sensor da câmera de cinema. Sem esse subsistema, o obturador eletrônico da câmera sofre com o efeito jello e oscilações de alta frequência.

As vibrações primárias no drone decorrem da rotação dos motores e da passagem de pás das hélices. Em um cinelifter operando rotores de 9 ou 10 polegadas a 18.000 RPM, a frequência de rotação básica situa-se em:

f_motor = (18.000 RPM) ÷ 60 ≈ 300 Hz

As pás das hélices tripás geram harmônicos múltiplos que atingem a faixa entre 600 Hz e 900 Hz. Essas oscilações propagam-se pela estrutura de fibra de carbono até a base da câmera.

O controle dessa energia requer um sistema mecânico massa-mola de amortecimento. A frequência natural não amortecida f_n do conjunto é dada pela equação fundamental da dinâmica de vibrações:

f_n = (1 ÷ 2π) × √(k ÷ m)

Onde k representa a rigidez estática combinada dos isoladores (em N/m) e m define a massa suportada da câmera cinematográfica equipada com lente e bateria.

Para dissipar vibrações sem amplificação, a frequência de excitação f_e precisa atender ao critério de atenuação de Den Hartog:

f_e > √2 × f_n

Se a rotação dos motores coincidir com f_n, o sistema entra em ressonância destrutiva. Esse fenômeno amplifica o deslocamento da câmera em até cinco vezes.

Na engenharia de cinema aéreo, os isoladores são dimensionados para estabelecer f_n na faixa de 25 Hz a 35 Hz. Como os motores giram acima de 150 Hz, a relação f_e ÷ f_n supera 4,5. Essa margem garante atenuação acima de 92% da energia oscilatória.

A indústria cinematográfica utiliza três tecnologias de isolamento mecânico de alta precisão:

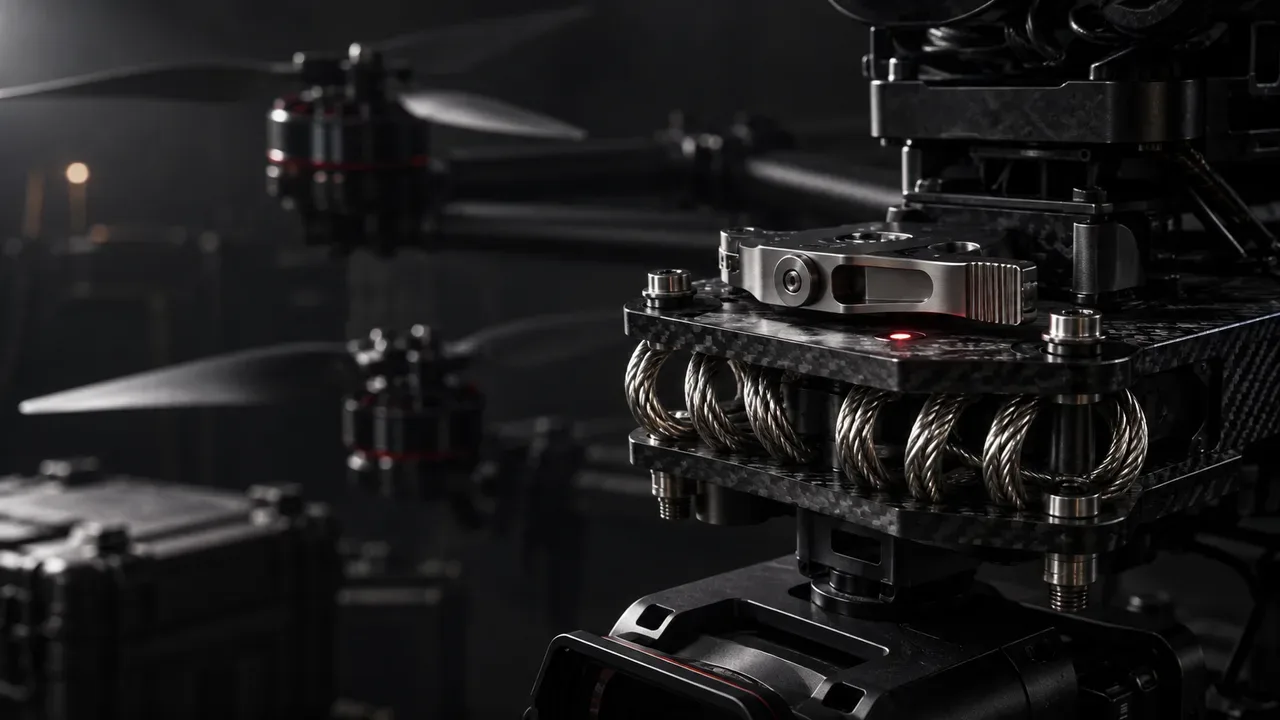

• Isoladores de Cabo de Aço (Wire Rope Isolators): Laços helicoidais de aço inoxidável aeronáutico fixados entre placas de carbono. O amortecimento por atrito de Coulomb dissipa impactos intensos e sustenta tração em mergulhos sem risco de ruptura mecânica.

• Blocos Viscoelásticos AlphaGel: Polímeros de silicone de alto amortecimento histerético. Eles absorvem microvibrações acima de 250 Hz, convertendo energia cinética em calor microscópico e limpando o ruído no sensor.

• Coxins Elastoméricos Nitrílicos: Cilindros de borracha com durômetro controlado (40A a 60A Shore). Oferecem boa absorção inicial, mas exigem inspeção frequente devido à degradação por temperatura e raios ultravioleta.

Como configurar o fluxo de pós-estabilização com Gyroflow e sensores de cinema?

A pós-estabilização com Gyroflow alinha dados inerciais da IMU aos quadros do vídeo. O processo extrai suavidade de gravações feitas em montagem rígida. O sucesso do pipeline depende da sincronia temporal entre os sistemas de medição e a geometria da lente.

A coleta de metadados inerciais pode ocorrer diretamente no corpo da câmera ou através da controladora de voo. Câmeras modernas de cinema digital gravam a telemetria angular do giroscópio interno em sincronia de amostragem por quadro diretamente no contêiner do arquivo de vídeo.

Na RED KOMODO e KOMODO-X, esses registros são encapsulados no contêiner REDCODE RAW (.R3D). Na linha Sony FX3 e FX6, os vetores de atitude são indexados nos metadados MXF/MP4.

Sem giroscópio interno na câmera, o operador usa os logs de 1 kHz da controladora. Os registros são gravados em microSD via Blackbox do Betaflight. O Gyroflow correlaciona o log Blackbox com a trilha de áudio ou através de análise de fluxo óptico automatizado (optical flow matching).

A calibração óptica de lentes constitui o segundo pilar inegociável da estabilização digital. O software aplica modelos de distorção baseados nas matrizes de Brown-Conrady e algoritmos OpenCV.

Em lentes anamórficas ou grandes-angulares, o algoritmo retifica as coordenadas espaciais previamente. Sem essa correção prévia, a estabilização gera deformações nas bordas.

Outro ponto crítico é a configuração do obturador eletrônico da câmera. Em tomadas convencionais, adota-se a regra do ângulo de obturador a 180 graus (tempo de exposição equivalente a 1 ÷ (2 × taxa_de_quadros)).

No entanto, em montagens rígidas sem amortecimento rotacional em alta velocidade, o movimento angular brusco pode gerar borrão de movimento direcional incoerente (motion blur estriado). Ao tentar alinhar o quadro, o software estabiliza a geometria, mas o borrão estriado permanece congelado na imagem, traindo o movimento original.

Em ação veicular intensa, diretores reduzem o obturador para 90° ou 45° (1/192s a 48 fps). A luz é compensada retirando filtros ND. O motion blur natural pode ser reintroduzido na pós-produção com vetores de movimento precisos.

Operações de cinelifters no Brasil devem seguir o RBAC nº 100 da ANAC. Voos comerciais exigem cadastro no SISANT e Seguro RETA ativo. O acesso ao espaço aéreo requer aprovação no SARPAS NG do DECEA sob a ICA 100-40.
