Drone que deriva sozinho em hover, gimbal que vibra sem motivo aparente, orientação que aponta para o sul quando deveria apontar para o norte — todos esses sintomas têm algo em comum: são problemas de calibração, não de peça defeituosa. Antes de trocar componente ou abrir chamado de garantia, entender o que cada sistema faz e quando ele perde a referência economiza dinheiro, tempo e frustração.
Resumo rápido: IMU mede aceleração e rotação do drone; compass mede direção magnética; gimbal estabiliza a câmera; ESCs controlam a resposta dos motores. Cada um tem procedimento de calibração próprio, momento certo para ser feito e sintoma específico quando está descalibrado. A maior parte dos casos de "drone voando torto" se resolve com calibração correta antes de qualquer troca de peça.
O que é a IMU e o que acontece quando ela perde a referência
A IMU (Inertial Measurement Unit) é o conjunto de sensores — acelerômetro e giroscópio — que diz ao controlador de voo como o drone está se orientando no espaço a cada fração de segundo. É o sistema que percebe uma rajada de vento, calcula que o drone inclinou 3 graus para a direita e corrige automaticamente.
Quando a IMU está descalibrada, o controlador de voo opera com uma "mentira" sobre o que é horizontal. O resultado é um drone que, mesmo em modo estabilizado com os sticks centralizados, deriva constantemente em uma direção — porque o sistema acredita que está nivelado quando não está.
Situações que exigem recalibração de IMU:
- Troca do controlador de voo
- Crash com impacto significativo no frame
- Transferência de uma unidade de controle de voo para um frame diferente
- Atualização de firmware do controlador de voo (em alguns firmwares, recomendado por padrão)
- Mudança significativa de temperatura de operação (voar em altitude muito diferente do que o drone foi calibrado)

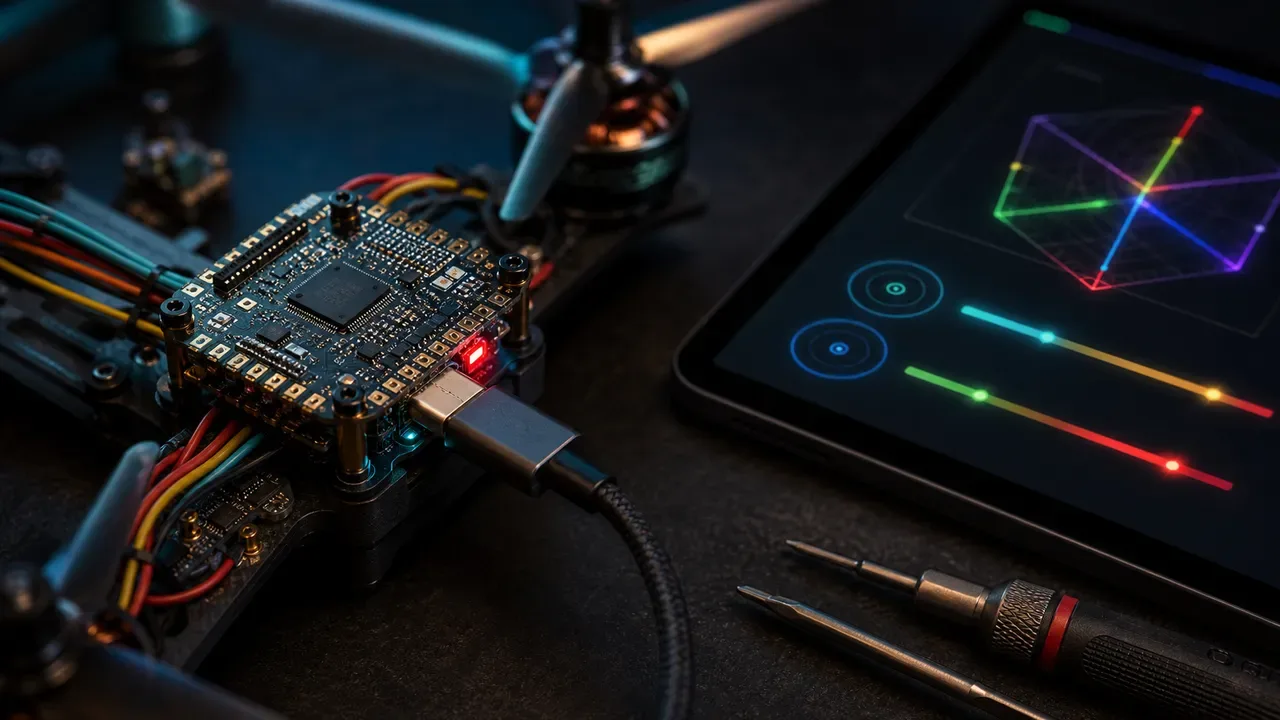

O procedimento de calibração de IMU requer superfície plana e estável, drone parado, e alguns minutos com o software de configuração aberto (DJI Assistant, Betaflight Configurator, INAV Configurator, dependendo do modelo).
Compass: o responsável pelo toilet bowl effect
O compass (magnetômetro) é o sensor que fornece referência de direção ao GPS. É ele que permite ao drone saber que "frente" é norte, ou que manter posição GPS enquanto gira no próprio eixo ainda é a mesma posição.
O toilet bowl effect — aquele voo em círculos indesejados ao redor de um ponto — é o sintoma mais claro de compass descalibrado ou com interferência magnética. O drone recebe dados incorretos sobre sua orientação e "corre" para corrigir uma posição que, na visão dos sensores, está mudando constantemente.
Fatores que afetam a leitura do compass:
- Campos eletromagnéticos próximos. Cabos de alta tensão, estruturas de aço, motores elétricos de grande porte próximos ao local de calibração induzem erros persistentes.
- Localização geográfica diferente. O campo magnético terrestre varia com latitude e longitude. Drones usados em cidades muito distantes da última calibração podem precisar recalibrar.
- Objetos metálicos próximos ao drone. Parafusos, motores, até o smartphone no suporte do controle podem criar interferência local.
A calibração de compass deve ser feita ao ar livre, longe de estruturas metálicas, com o drone girando em múltiplos eixos conforme o procedimento específico do fabricante. Nunca calibre compass em ambiente fechado ou próximo a veículos.
Gimbal: estabilização que some ou treme
O gimbal é o sistema motorizado responsável por manter a câmera estável independentemente do movimento do drone. Ele compensa vibrações, inclinações e movimentos bruscos para que a imagem final seja suave.
Quando o gimbal precisa de calibração, os sintomas incluem:
- Horizonte torto na imagem mesmo com drone nivelado
- Vibrações visíveis no vídeo (diferente das vibrações de propeller que aparecem como "gelatin effect")
- Movimento involuntário do gimbal em uma direção específica
- Resposta lenta ou imprecisa aos comandos de inclinação
A calibração do gimbal geralmente envolve o software do fabricante colocando os motores em uma sequência de posições conhecidas para mapear a resposta dos encoders. Para DJI, o DJI Assistant 2 tem o procedimento automatizado. Para gimbals de terceiros, o processo varia por fabricante.
Um ponto importante: vibração persistente no gimbal que não some após calibração frequentemente indica problema mecânico — folga no eixo, rolamento desgastado ou motor com bobina danificada. Calibração resolve problema de software; problema mecânico precisa de reparo físico.
Calibração de ESC: quando os motores não respondem igual
O ESC (Electronic Speed Controller) é o componente que converte o sinal do controlador de voo em corrente para os motores. Quando múltiplos ESCs em um quad têm referências diferentes para o que é "mínimo" e "máximo" de throttle, os motores não respondem de forma uniforme — e o drone puxa para um lado mesmo com PIDs bem ajustados.
A calibração de ESC sincroniza essa faixa de referência em todos os ESCs simultaneamente. É um procedimento simples que envolve conectar o drone ao computador, retirar as hélices por segurança, e seguir a sequência de comandos no software de configuração.
Em setups com ESC de 4-em-1 moderno rodando protocolo digital (DSHOT), a calibração de throttle range se torna menos crítica — o protocolo digital elimina a ambiguidade analógica. Mas em setups mais antigos ou com ESC individuais analógicos, a calibração correta faz diferença visível no voo.
Quando o ambiente afeta a calibração permanentemente
Firmware e ambiente criam situações onde a calibração correta hoje pode estar incorreta amanhã. Parte do trabalho da oficina de drones e manutenção FPV é identificar exatamente esses cenários — logs de voo e bench test depois de qualquer intervenção são a forma de confirmar que o problema foi resolvido e não apenas mascarado. Alguns exemplos:
- Atualização de firmware do controlador de voo: versões novas podem modificar como os dados dos sensores são processados, tornando uma calibração antiga imprecisa.
- Troca de propellers para modelos com perfil diferente: o balanceamento aerondinâmico muda, e os PIDs podem precisar de ajuste junto com a calibração de IMU.
- Crash com impacto: o impacto pode deslocar fisicamente o controlador de voo dentro do frame (se a montagem usar amortecedores de borracha), alterando o plano de referência da IMU.
- Voar em altitude muito diferente: pressão atmosférica afeta barômetros; temperatura afeta giroscópios. Drones calibrados ao nível do mar operando em altitude acima de 1500 metros podem apresentar comportamento diferente.
Quando calibrar não resolve: o que leva à oficina
Calibração é software. Quando o problema é hardware, calibrar só mascara o sintoma temporariamente.
Situações onde a oficina é o caminho:
- Compass com leitura completamente errática mesmo após múltiplas calibrações ao ar livre: o sensor pode estar fisicamente danificado ou há interferência permanente de outro componente no frame.
- IMU com deriva extrema após calibração correta: o acelerômetro ou giroscópio pode ter sofrido impacto que causou dano interno.
- Gimbal que continua tremendo após calibração: problema mecânico — eixo dobrado, rolamento danificado, motor com resistência irregular.
- Drone que não mantém altitude estável com GPS ativo: pode ser barômetro danificado ou problema na fusão de sensores que exige análise dos logs de voo.
O time de drones manutenção da MaxVision trabalha com diagnóstico completo incluindo análise de logs de blackbox, bench test 72h após qualquer intervenção e calibração certificada antes da entrega. A oficina aceita envio nacional com seguro declarado — para quem não está em São Paulo, o laudo chega por escrito antes de qualquer orçamento de reparo.
Tabela: sintoma, calibração que resolve
| Sintoma | Sistema envolvido | Calibração ou ajuste |
|---|---|---|
| Drone deriva em hover (modo GPS) | Compass ou IMU | Calibrar compass ao ar livre; verificar IMU |
| Toilet bowl effect em modo GPS | Compass | Calibrar compass longe de interferências metálicas |
| Drone inclina sem comando em modo Angle | IMU (acelerômetro) | Calibrar IMU em superfície plana |
| Gimbal com horizonte torto | Gimbal | Calibração de gimbal via software do fabricante |
| Vibração no vídeo (gimbal oscila) | Gimbal mecânico ou calibração | Calibração de gimbal; se persistir, inspecão mecânica |
| Motores respondem diferente entre si | ESC (throttle range) | Calibração de ESC; em DSHOT, verificar configuração |
| Drone gira sem comando no eixo yaw | IMU ou compass | Calibrar os dois; verificar mag isolation |
| Altitude instável em hover GPS | Barômetro | Verificar cobertura do baro e fusão de sensores |
| Orientação invertida no mapa | Compass com direção errada | Verificar montagem do compass no frame + calibrar |
Perguntas Frequentes
Preciso calibrar o compass toda vez que vou a um lugar diferente?
Não toda vez, mas sim quando a diferença de localização é significativa — cidades diferentes, ou especialmente regiões com campo magnético terrestre muito distinto. Para voos na mesma cidade ou região, uma calibração correta dura semanas ou meses sem precisar repetir. O indicador mais confiável é o comportamento: se o drone começou a mostrar toilet bowl effect ou deriva anormal, calibre.
Qual a diferença entre calibração de IMU e calibração de nível?
Calibração de IMU é o processo completo que mapeia acelerômetro e giroscópio em múltiplas posições para determinar erros sistemáticos de cada eixo. Calibração de nível (ou "accel calibration" em alguns firmwares) é um subset — apenas ajusta o plano de referência horizontal. Alguns firmwares tratam os dois como etapas separadas; outros unificam no mesmo procedimento.
Posso calibrar o compass dentro de casa?
Não. Calibração de compass feita em ambiente fechado vai incorporar as interferências do ambiente (estruturas metálicas, instalações elétricas, outros equipamentos) na referência. O resultado é uma calibração que funciona mal em campo aberto. Sempre calibre ao ar livre, longe de estruturas metálicas e com pelo menos 10 metros de distância de veículos.
Meu drone DJI ficou "toilet bowl" depois de uma atualização de firmware. É bug do firmware?
Pode ser coincidência de timing. Atualizações de firmware frequentemente modificam como os dados do compass são processados, o que pode tornar uma calibração antiga subótima para o novo firmware. A primeira ação deve ser calibrar o compass novamente após a atualização. Se o comportamento persistir após calibração correta ao ar livre, aí sim vale investigar se houve mudança no firmware que afeta o sensor.
Drone com drift leve resolve com trim ou precisa de calibração?
Trim eletrônico compensa drift mas não corrige a causa. Se o drone precisa de trim significativo para voar reto, há problema de calibração ou desalinhamento de peças (motor ou frame torto). Use trim como solução temporária para voar com segurança, mas trate a causa com calibração de IMU e verificação física do frame em seguida.
Conclusão
A maior parte dos problemas de comportamento de voo que parece defeito de hardware é, na prática, problema de calibração ou configuração. IMU desatualizada, compass com interferência, gimbal desreferenciado e ESCs desbalanceados têm soluções conhecidas e procedimentos precisos — e nenhum deles exige troca de componente.

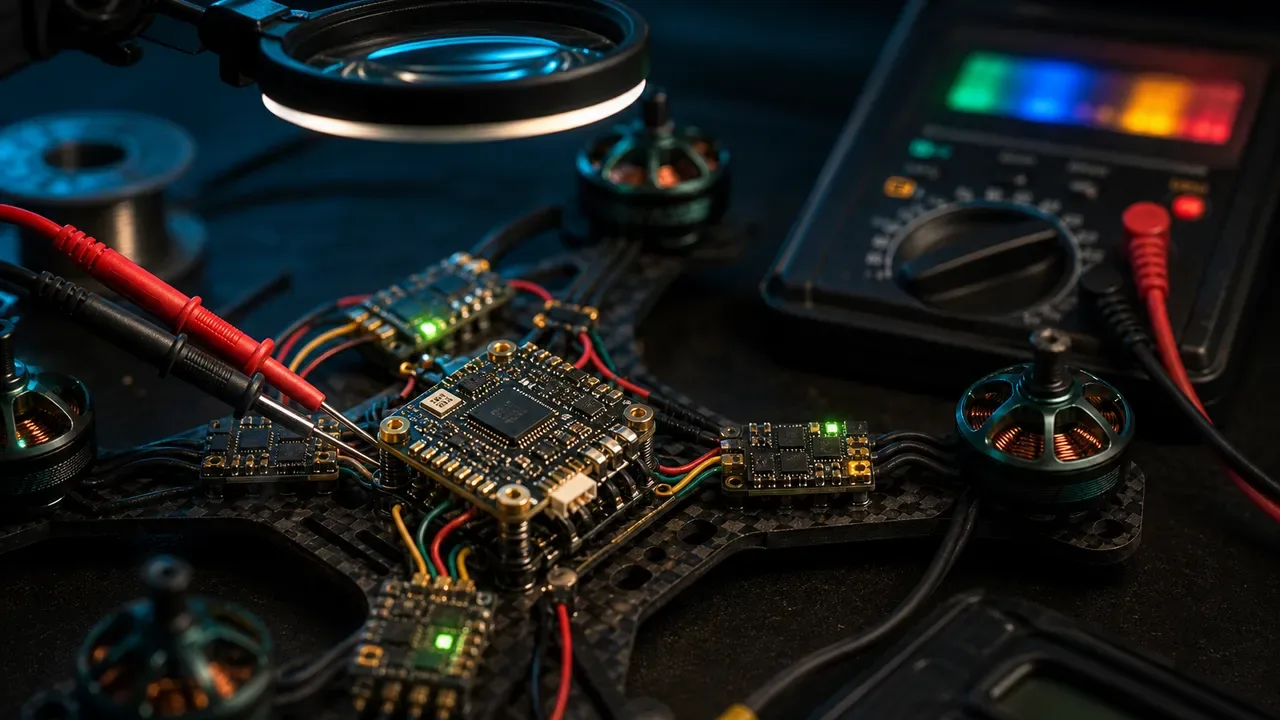

Quando a calibração foi feita corretamente e o problema persiste, aí é hora de inspecão física com bancada. O serviço de drones manutenção da MaxVision cobre diagnóstico completo com análise de logs de voo, calibração certificada e bench test pós-intervenção. Para avaliar o seu caso antes de enviar o drone, entre em contato.
