Antena para drone FPV é o transdutor de radiofrequência do voo. Ela irradia e capta sinais de vídeo e comandos de controle entre a aeronave e o piloto.
O componente transforma correntes elétricas alternadas de alta frequência em ondas eletromagnéticas no ar. No receptor dos óculos, faz o processo inverso para reconstruir a imagem ao vivo.
A sigla FPV significa visão em primeira pessoa (First Person View). O operador assiste ao ponto de vista frontal da cabine em tempo real.
O que é uma antena para drone FPV e qual a sua função no voo?
A antena para drone FPV é a ponte física entre os circuitos eletrônicos e o ar. Ela converte ondas eletromagnéticas guiadas em ondas irradiadas no espaço e vice-versa. Sem antenas sintonizadas, sinais de vídeo em 5.8 GHz e comandos de controle perdem alcance em poucos metros.
Em uma aeronave FPV, a transmissão opera em dois circuitos de rádio distintos. O primeiro é o canal de comando e controle, transportando dados do rádio em 2.4 GHz ou 900 MHz.
O segundo circuito é o canal de vídeo analógico ou digital em 5.8 GHz. O transmissor de vídeo a bordo envia os quadros da câmera para os óculos FPV do piloto.
A antena opera com eficiência quando seu tamanho físico corresponde ao comprimento de onda da frequência. Em 5.8 GHz, a onda eletromagnética mede cerca de 5,17 centímetros no vácuo.
Elementos condutores de um quarto ou meia onda possuem poucos milímetros. Essa precisão microscópica exige soldas firmes e conectores coaxiais de alta integridade na montagem.
Como funciona a polarização de radiofrequência: linear versus circular
A polarização descreve o plano geométrico de oscilação do campo elétrico da onda eletromagnética. Na polarização linear, o sinal oscila em linha reta vertical ou horizontal. Na polarização circular, o campo elétrico gira continuamente em espiral tridimensional enquanto viaja na velocidade da luz.
Antenas lineares simples transmitem a onda em um plano fixo. Se o drone voar perfeitamente nivelado e a antena receptora estiver paralela, o sinal é captado com força máxima.
Quando a aeronave realiza manobras acrobáticas e inclina 90 graus, os planos de polarização se cruzam. Ocorre uma perda de polarização cruzada que pode atenuar mais de 20 dB do sinal.
A polarização circular elimina essa vulnerabilidade do voo livre. O vetor do campo elétrico gira em espiral continuamente, garantindo recepção estável em qualquer atitude de inclinação do drone.
Outra vantagem indispensável é a supressão de reflexões de sinal (multi-pathing). Em galpões ou áreas com concreto, o sinal reflete nas superfícies e atinge os óculos com atraso.
Ao colidir contra um obstáculo condutor, a onda de polarização circular inverte o sentido de rotação. A antena receptora rejeita essa onda invertida, eliminando fantasmas e chuviscos na transmissão.
Para aprofundar na engenharia de RF, consulte nosso artigo sobre antenas de RF e polarização circular.
Qual é a diferença entre antena RHCP e LHCP?
A diferença entre RHCP e LHCP é o sentido de rotação da onda eletromagnética no ar. Antenas RHCP giram no sentido horário, enquanto antenas LHCP giram no sentido anti-horário. Misturar padrões opostos no mesmo drone causa atenuação severa de até 30 dB no sinal de vídeo.
RHCP significa Right Hand Circular Polarization (sentido horário). Já LHCP significa Left Hand Circular Polarization (sentido anti-horário).
Ambos os tipos oferecem idêntico desempenho quando operados em pares correspondentes. A regra fundamental do voo FPV é manter transmissor e receptor configurados rigorosamente no mesmo padrão.
Se o drone possui uma antena transmissora RHCP no VTX, os óculos devem utilizar antenas receptoras RHCP. Conectar uma antena LHCP nos óculos atenua mais de 99% da potência transmitida.
Essa divisão por quiralidade é muito útil em corridas e voos em grupo. Pilotos voando em canais vizinhos de 5.8 GHz podem alternar entre padrões RHCP e LHCP.
Essa separação reduz interferências mútuas entre concorrentes voando ao mesmo tempo. Sistemas digitais como DJI O3 e Walksnail adotam antenas LHCP de fábrica. Já transmissores analógicos de corrida operam tradicionalmente com antenas RHCP.

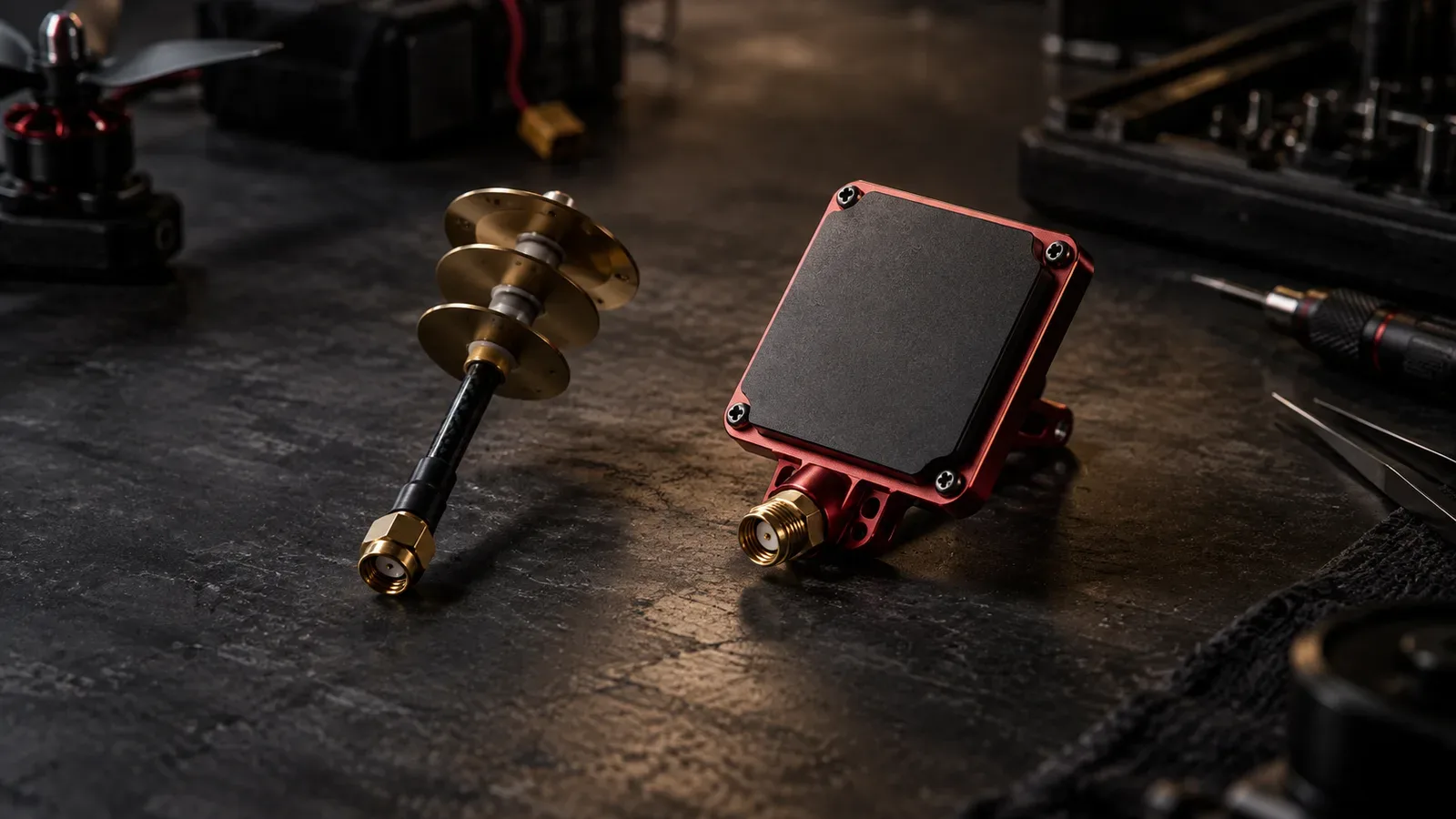

Antena omnidirecional versus antena patch direcional
A antena omnidirecional irradia o sinal em formato toroidal de 360 graus, ideal para manobras dinâmicas em qualquer orientação espacial. Já a antena patch direcional concentra o feixe de energia em um cone frontal estreito, entregando longo alcance e penetração em obstáculos na linha visual.
Nenhuma antena gera potência elétrica própria. O ganho da antena, medido em dBi ou dBic, representa apenas a capacidade de concentrar o sinal em direções específicas.
Antenas omnidirecionais distribuem o sinal como o formato de uma rosquinha ao redor do seu eixo. Elas possuem baixo ganho, variando tipicamente entre 1.5 e 2.5 dBi.
Sua irradiação aberta permite voar em qualquer direção sem criar sombras de sinal. Modelos consagrados incluem antenas Pagoda e formatos compactos Stubby.
As antenas direcionais tipo Patch funcionam de forma semelhante a uma lanterna de foco fechado. Elas entregam ganhos elevados entre 6 e 13 dBic.
Essa concentração projeta o sinal a longas distâncias na direção em que o painel aponta. Voar atrás da antena direcional resulta em perda imediata de imagem.
| Característica Técnica | Antena Omnidirecional (Pagoda / Stubby) | Antena Direcional Patch (Painel Plano) |
|---|---|---|
| Padrão de Irradiação | Toroide espacial em 360 graus | Cone direcional estreito (50° a 80°) |
| Ganho Típico | Baixo (1.5 dBi a 2.5 dBi) | Elevado (6.0 dBic a 13.0 dBic) |
| Alcance Efetivo | Médio alcance em todo o entorno | Longo alcance na direção do painel |
| Posição Recomendada | Instalada no drone e nos óculos | Instalada exclusivamente nos óculos |
| Sensibilidade ao Ângulo | Baixa (imune à rotação da cabeça) | Alta (exige apontar para o drone) |
| Aplicação Principal | Freestyle acrobático e curvas fechadas | Long range e penetração de folhagens |

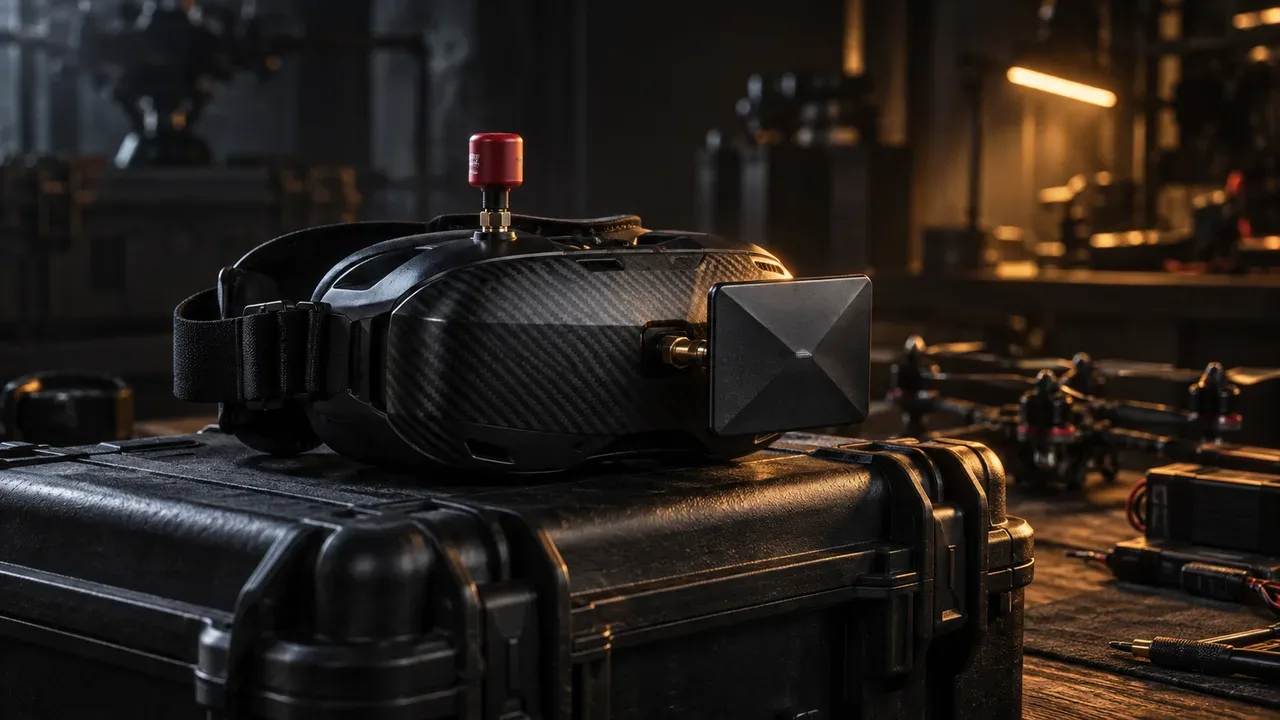

Como funciona o sistema de diversidade nos óculos FPV?
O sistema de diversidade nos óculos FPV combina dois ou mais módulos receptores conectados a antenas complementares. O circuito monitora a qualidade de sinal de cada antena quadro a quadro. Ele seleciona instantaneamente a melhor imagem para evitar cortes e tela preta durante curvas complexas.
Pilotar com uma única antena nos óculos cria limitações operacionais. Uma antena omnidirecional perde sinal em distâncias longas, enquanto uma antena patch perde a imagem caso o drone voe às suas costas.
A diversidade (diversity) soluciona esse dilema combinando ambas as antenas. O primeiro conector dos óculos recebe uma antena omnidirecional para cobertura de 360 graus.
O segundo conector recebe uma antena patch direcional apontada para a área de voo. Um processador compara os sinais centenas de vezes por segundo.
Se a aeronave voar distante na frente do piloto, o sistema exibe a imagem captada pela antena patch. Quando o drone retorna e passa por cima do operador, os óculos comutam suavemente para a antena omnidirecional.

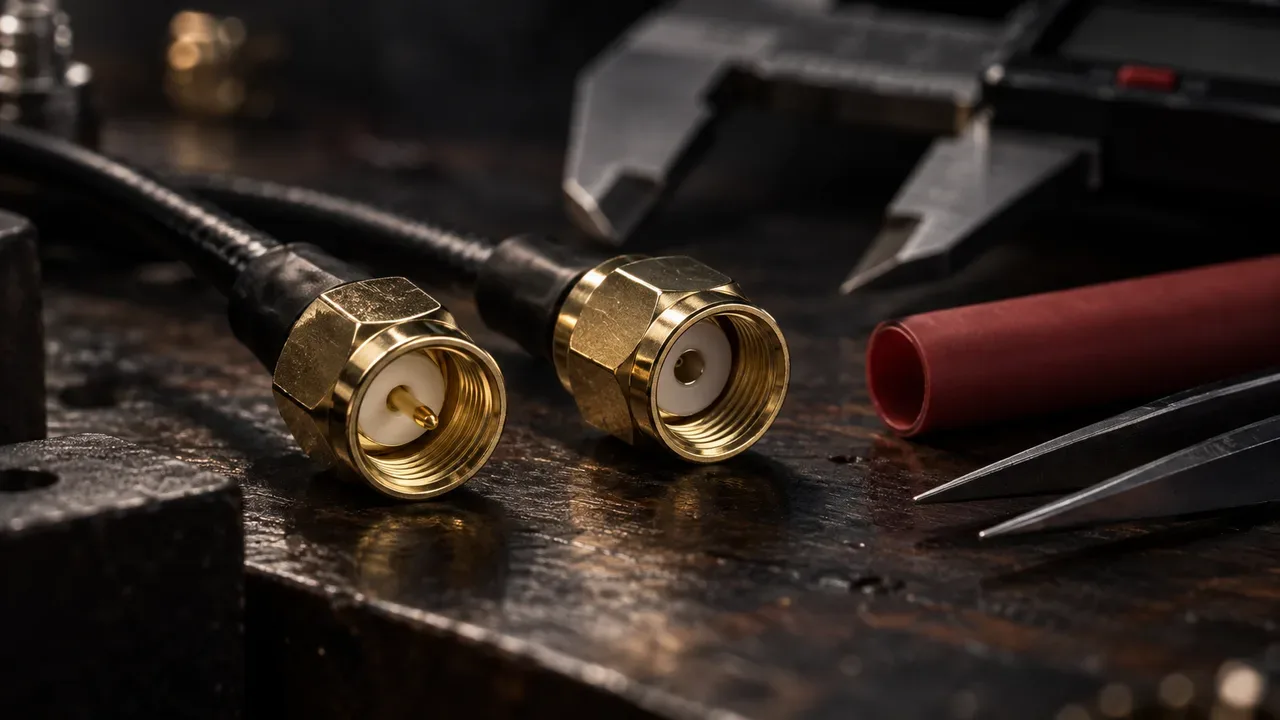

Conectores coaxiais: a diferença crítica entre SMA, RP-SMA, MMCX e U.FL
Conectores coaxiais conectam a antena ao circuito transmissor mantendo a impedância estável em 50 ohms. A principal armadilha de bancada é a confusão entre SMA e RP-SMA. Errar o conector deixa o pino central desconectado, resultando em circuito aberto que queima o transmissor.
O conector SMA tradicional possui rosca metálica padronizada. No modelo macho, presente na antena, existe uma rosca interna e um pino central dourado saliente.
No modelo fêmea, presente no equipamento, existe rosca externa e um orifício receptor. O padrão RP-SMA de polaridade reversa inverte essa pinagem central.
No RP-SMA macho, a rosca é interna, mas o centro traz um orifício receptor. Encaixar uma antena RP-SMA macho em um conector SMA fêmea deixa o circuito sem contato central.
A rosca aperta normalmente na carcaça externa, criando uma falsa sensação de acoplamento correto. Sem contato elétrico no condutor central, o transmissor opera em circuito aberto e superaquece até queimar.
Para drones de corrida e cinewhoops compactos, o mercado adota conectores miniatura na placa. O conector MMCX possui travamento rotativo por pressão, suportando mais de cem ciclos.
O conector U.FL (ou IPEX) é ultraleve e diminuto. Ele conecta cabos flexíveis em receptores de rádio e placas VTX compactas.
| Conector RF | Fixação Mecânica | Ciclos de Conexão | Aplicação Principal |
|---|---|---|---|
| SMA | Rosca metálica padronizada | Mais de 500 conexões | Óculos FPV e drones de 5 polegadas |
| RP-SMA | Rosca com pino central invertido | Mais de 500 conexões | Equipamentos legados e módulos Wi-Fi |
| MMCX | Encaixe mecânico por pressão | Cerca de 100 conexões | Saídas diretas em placas de VTX |
| U.FL / IPEX | Encaixe plano por clique | Menos de 30 conexões | Receptores ELRS e placas micro AIO |
A regra fatal da antena no VTX: por que ligar o drone sem antena queima a placa?
Ligar a bateria do drone sem antena no transmissor de vídeo queima o amplificador de potência em segundos. Sem antena de 50 ohms para dissipar a radiofrequência, a potência gerada reflete integralmente para o circuito interno como onda estacionária, gerando calor térmico destrutivo.
A etapa final do VTX possui um transistor amplificador de potência (Power Amplifier). Esse componente converte a energia da bateria em ondas eletromagnéticas de alta intensidade.
O circuito é projetado para encontrar uma carga resistiva de 50 ohms na saída coaxial. A antena atua como essa carga, liberando a energia eletromagnética para o espaço livre.
Sem antena, o transmissor depara-se com um circuito aberto de impedância infinita. Toda a energia de alta frequência emitida rebate de volta para o amplificador.
Essa reflexão total produz uma onda estacionária com coeficiente máximo, conhecido como VSWR infinito (Voltage Standing Wave Ratio). O transistor absorve a própria radiação em forma de calor extremo concentrado.
Em transmissores analógicos de 400 mW a 1.000 mW, o silício funde em menos de um minuto sem refrigeração. O circuito perde sua capacidade de transmissão para sempre.
Nos óculos ou receptores de rádio, a situação é segura. O receptor apenas capta microvolts do ambiente, sem emitir potência ativa.
Ligar os óculos sem antena não queima os circuitos, embora degrade o vídeo recebido. Em manutenções de bancada no drone FPV, ative sempre o modo de baixa emissão (PIT Mode).
Regulamentação da ANATEL e limites de radiofrequência no Brasil
No Brasil, o uso do espectro eletromagnético por drones FPV é regulamentado pela ANATEL. A Resolução nº 680 e o Ato nº 14448 fixam as regras técnicas no país. Eles enquadram transmissores de 5.8 GHz e 2.4 GHz como equipamentos de radiação restrita.
A Anatel fiscaliza as faixas de frequências para evitar interferências em radares meteorológicos e telecomunicações públicas. Equipamentos de radiação restrita operam em caráter secundário.
Isso significa que as transmissões não possuem proteção contra interferências de serviços licenciados e não podem causar ruídos em redes primárias. A faixa entre 5.725 MHz e 5.875 MHz é liberada para vídeo no país.
Os transmissores devem respeitar limites de potência isotropicamente radiada estipulados pela agência reguladora. Potências elevadas em áreas urbanas adensadas podem gerar sanções administrativas.
Voos comerciais de filmagem cinematográfica exigem pilotos habilitados e aeronaves cadastradas no SISANT da ANAC sob as normas do RBAC nº 100. Escolher as antenas corretas garante segurança operacional e conformidade legal no Brasil.
Perguntas Frequentes sobre Antenas para Drone FPV
O que acontece se eu ligar o drone sem a antena do VTX conectada?
Ligar a bateria do drone sem a antena conectada causa a queima do amplificador de potência (PA) do transmissor de vídeo em poucos segundos. Sem a antena para irradiar a radiofrequência em 50 ohms, 100% da potência elétrica é refletida de volta ao circuito interno. Essa onda estacionária com VSWR infinito provoca superaquecimento imediato e queima o chip.
Qual é a diferença entre antena RHCP e LHCP no drone FPV?
RHCP e LHCP indicam o sentido de rotação da onda eletromagnética no ar: RHCP gira no sentido horário e LHCP no sentido anti-horário. O transmissor no drone e o receptor nos óculos devem ter rigorosamente a mesma polarização. Misturar os dois causa perda de sinal superior a 20 dB, atenuando mais de 99% da potência do vídeo.
Posso usar uma antena omnidirecional junto com uma antena patch nos óculos?
Sim, essa é a configuração recomendada de diversidade para a maioria dos pilotos de FPV. A antena omnidirecional cobre 360 graus ao redor da cabeça do piloto para manobras próximas e curvas fechadas. Enquanto isso, a antena patch direcional fornece alto ganho e longo alcance frontal na direção em que o piloto estiver olhando.
Como saber se o conector da minha antena é SMA ou RP-SMA?
A forma mais segura é olhar para o pino condutor interno dentro da rosca do conector. No padrão SMA tradicional, o conector macho com rosca interna possui um pino metálico pontiagudo central. No padrão RP-SMA de polaridade reversa, o conector macho com rosca interna apresenta um pequeno orifício receptor vazio no centro.
Mais dBi sempre significa uma antena melhor para o drone FPV?
Não, pois o ganho em dBi representa apenas o quanto a antena concentra o sinal em uma direção específica em detrimento de outras. Antenas com ganho muito alto estreitam o feixe de sinal em um cone tão pequeno que qualquer curva do drone para fora do centro provoca perda instantânea de vídeo. Para o drone e manobras acrobáticas livres, antenas omnidirecionais de baixo ganho oferecem mais segurança.
Por que o rádio de controle do drone usa antena linear e não circular?
Os rádios de controle em frequências de 2.4 GHz e 900 MHz utilizam polarização linear porque antenas de polarização circular nessas frequências exigiriam dimensões físicas grandes e pesadas demais para a aeronave. Além disso, protocolos modernos como o ExpressLRS utilizam algoritmos de modulação LoRa ultrassensíveis que compensam perdas de polarização com margens elevadas de sensibilidade do receptor.
Fontes Primárias e Referências Técnicas Consultadas
- Agência Nacional de Telecomunicações (ANATEL): Resolução nº 680/2017 — Regulamento sobre Equipamentos de Radiocomunicação de Radiação Restrita
- Agência Nacional de Telecomunicações (ANATEL): Ato nº 14448/2017 — Requisitos Técnicos de Avaliação da Conformidade para Equipamentos de Radiocomunicação
- TrueRC Canada: TrueRC Singularity 5.8 Stubby Specifications and Radiation Patterns
- TrueRC Canada: TrueRC X2-AIR 5.8 MK II High Gain Directional Patch Antenna
- Video Aerial Systems (VAS): FPV Antenna Design and Polarization Theory by Alex Greve (IBCrazy)
- Betaflight Open Source Project: Betaflight 4.5 Radio and Telemetry Configuration Documentation
