Receptor para Drone FPV: O Que É, ExpressLRS vs Crossfire, Como Ligar e Escolher

O receptor de drone FPV capta sinais de rádio do controle remoto. Ele processa essas ordens e as entrega à controladora de voo em milissegundos.

Sem o receptor, a aeronave permanece inerte. Ele sustenta o link de rádio controle (RC), viabilizando manobras rápidas e respostas ágeis.

O que é um receptor (RX) para drone FPV e qual é a sua função?

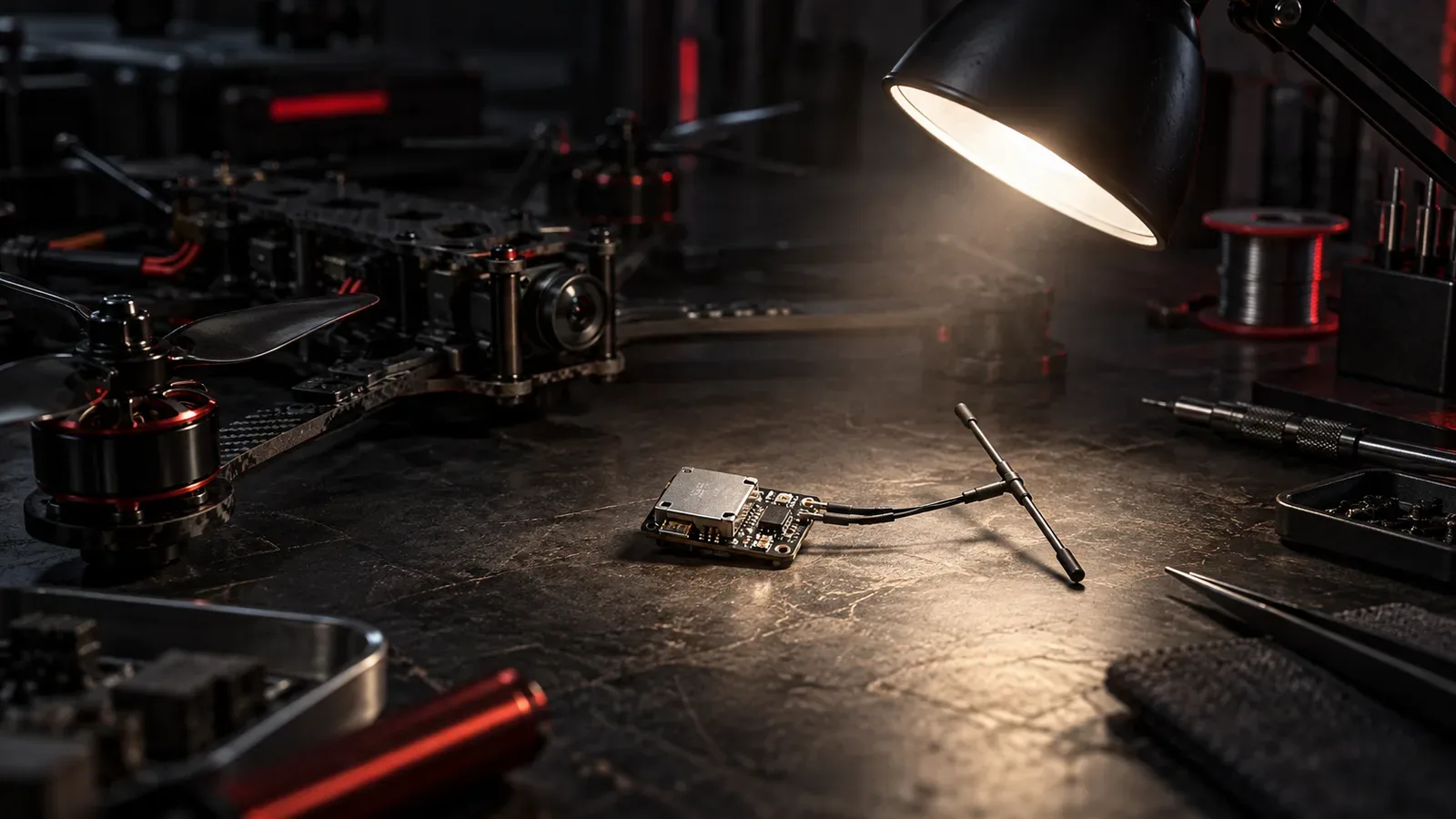

O receptor para drone FPV (RX) recebe os pacotes de rádio do controle do piloto. Ele encaminha esses dados serialmente para a controladora de voo via UART a 420.000 bauds. O circuito opera em bandas dedicadas de 2.4 GHz ou 900 MHz, totalmente isolado do transmissor de vídeo em 5.8 GHz.

Essa independência física entre controle de rádio e vídeo garante a segurança de voo. Se a imagem falhar nos óculos, o link de rádio continua funcionando.

Assim, o piloto mantém pleno comando da aeronave. Ele pode desarmar os motores ou acionar o retorno automático de emergência (GPS Rescue).

Para evitar ruídos elétricos, a montagem física exige cuidados objetivos:

• Separação de antenas: Mantenha a antena do receptor a pelo menos 3 cm de distância da antena do transmissor de vídeo.

• Comunicação serial: O receptor utiliza duas vias de dados (TX e RX) conectadas a uma porta UART livre da controladora.

• Roteamento de cabos: Afaste a fiação do receptor dos condutores de alta corrente dos motores brushless.

O barramento serial elimina atrasos analógicos de processamento. Ele entrega comandos com precisão digital, conforme documentado no Betaflight Serial & Receiver Guide.

2.4 GHz ou 900 MHz: qual frequência escolher para o receptor FPV?

A escolha entre 2.4 GHz e 900 MHz depende do perfil da missão. A banda de 2.4 GHz é o padrão universal por usar antenas compactas de 31 mm com taxas de 1000 Hz. Já a faixa de 900 MHz prioriza alcance extremo em relevo acidentado através de difração.

A física eletromagnética dita a propagação das ondas. A perda em 2.4 GHz supera 915 MHz em 8,5 dB:

ΔFSPL = 20 × log10(2.440 ÷ 915) ≈ +8,52 dB

Por ter ondas mais longas, a faixa de 900 MHz contorna cristas e matas densas por difração na zona de Fresnel. Contudo, ela exige antenas dipolo grandes (λ/4 ≈ 82 mm).

Em drones menores, essas antenas grandes podem bater nas hélices em voo. Já os receptores de 2.4 GHz usam antenas dipolo curtas (λ/4 ≈ 31 mm) ou microantenas cerâmicas SMD de apenas 0,44 gramas.

A banda de 2.4 GHz cobre com folga a maioria das operações, conforme o datasheet do Semtech SX1280.

Em voos de montanha, o chip Semtech SX1262 assegura alcance extremo com modulação LoRa.

ExpressLRS vs TBS Crossfire: qual ecossistema de rádio domina o mercado?

O ExpressLRS (ELRS) domina o mercado de drones FPV pelo código aberto, latência de 1 a 4 milissegundos e atualização Wi-Fi. O TBS Crossfire segue como alternativa proprietária em 915 MHz para voos de longa distância com frotas comerciais padronizadas.

No passado, os drones dependiam de protocolos antigos como FrSky SBUS. O protocolo SBUS operava a 100.000 bauds com lógica invertida e pacotes fixos a cada 9 ou 18 milissegundos.

Ele não oferecia telemetria antecipada de saúde de sinal. O drone caía de surpresa ao entrar em zonas com interferência eletromagnética.

A chegada de modulações modernas como LoRa e FLRC superou esses padrões antigos. No ExpressLRS, o piloto atualiza o firmware pela rede Wi-Fi do receptor (http://10.0.0.1), sem cabos extras.

Por sua vez, o TBS Crossfire utiliza protocolo serial CRSF proprietário e oferece ótima estabilidade. Entretanto, seu custo no mercado nacional é elevado.

Além disso, suas taxas comutam para 50 Hz sob sinal fraco, elevando a latência para 45 milissegundos. Essa variação pode ser sentida em manobras precisas.

O ELRS gera menor dispersão temporal de pacotes, segundo a Documentação de Saúde de Sinal do ExpressLRS.

Mesmo com o manual do TBS Crossfire em uso, o ExpressLRS virou padrão da indústria.

Como funcionam os tipos de diversidade de antena no receptor?

A diversidade de antena protege o link contra cancelamentos gerados por manobras e reflexões metálicas. Receptores simples perdem até 20 dB por polarização cruzada ao curvar. Já sistemas True Diversity operam com dois circuitos independentes decodificando pacotes em paralelo contínuo.

Quando a antena do transmissor emite ondas na vertical e o drone inclina 90 graus, ocorre descompasso de polarização. Em receptores simples, essa inclinação causa atenuação drástica de sinal.

A indústria disponibiliza três níveis de diversidade para resolver esse desafio:

1. Antena Única (Single Antenna): Utiliza apenas um elemento receptor. É a opção mais leve, indicada para microdrones e voos em campo aberto.

2. Diversidade Simples (Antenna Diversity): Possui duas antenas ligadas a uma chave seletora. O circuito mede o sinal e alterna para a antena mais forte entre pacotes.

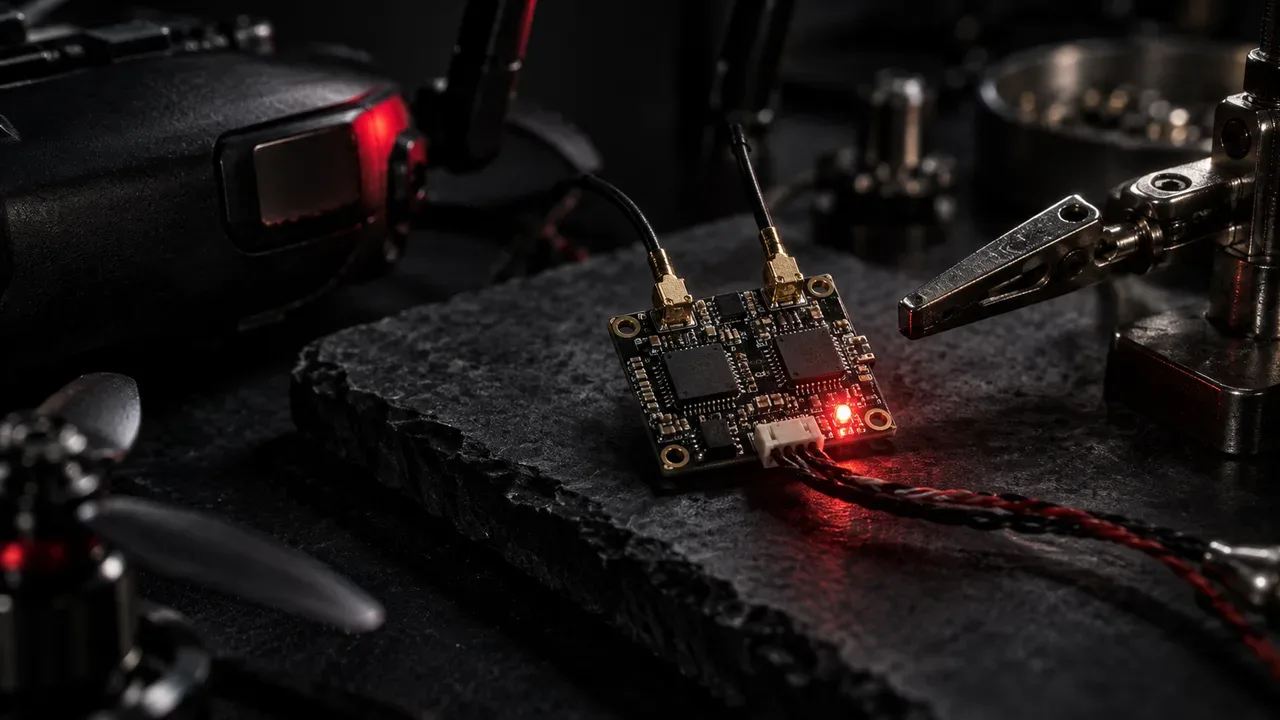

3. Verdadeira Diversidade (True Diversity e Gemini): Embarca dois transceptores de rádio completos funcionando juntos. Ambos captam o sinal simultaneamente, eliminando quedas em manobras acrobáticas.

Segundo as especificações do protocolo ExpressLRS Gemini, transmitir dados redundantes em duas frequências distintas com polarizações ortogonais zera perdas de pacotes em locais com metal.

Telemetria no OSD: por que você deve monitorar LQ em vez de RSSI?

O Link Quality (LQ) é a métrica principal para prevenir o failsafe em voo. Ele indica a porcentagem de pacotes válidos recebidos em tempo real. Já o RSSI mede apenas a intensidade bruta de energia, exibindo valores altos mesmo sob interferência destrutiva.

Pilotos iniciantes costumam confiar no indicador percentual antigo de RSSI (0 a 100%). Essa escala analógica é enganosa em ambientes urbanos com interferência.

Perto de antenas de celular, o RSSI pode registrar sinal alto decorrente de radiação ambiente. Enquanto isso, o receptor não consegue decodificar os pacotes reais de controle.

Para voar com tranquilidade, configure três métricas essenciais na tela dos óculos (OSD):

• Link Quality (LQ): Exiba o valor em destaque na tela. Retorne se o indicador cair abaixo de 80%; valores abaixo de 70% apontam risco de queda.

• RSSI em dBm: Mede a sensibilidade física de recepção. Varia de -30 dBm (muito perto) até o piso de -105 dBm em 500 Hz.

• Relação Sinal-Ruído (SNR): Informa a distância em decibéis entre o pacote captado e o ruído ambiente. Mantenha o valor positivo durante o voo.

No configurador do Betaflight, ative o elemento Link Quality no OSD. Programe um alarme visual piscante para alertar quando a recepção baixar de 80%.

Como ligar o receptor na controladora de voo e fazer o bind?

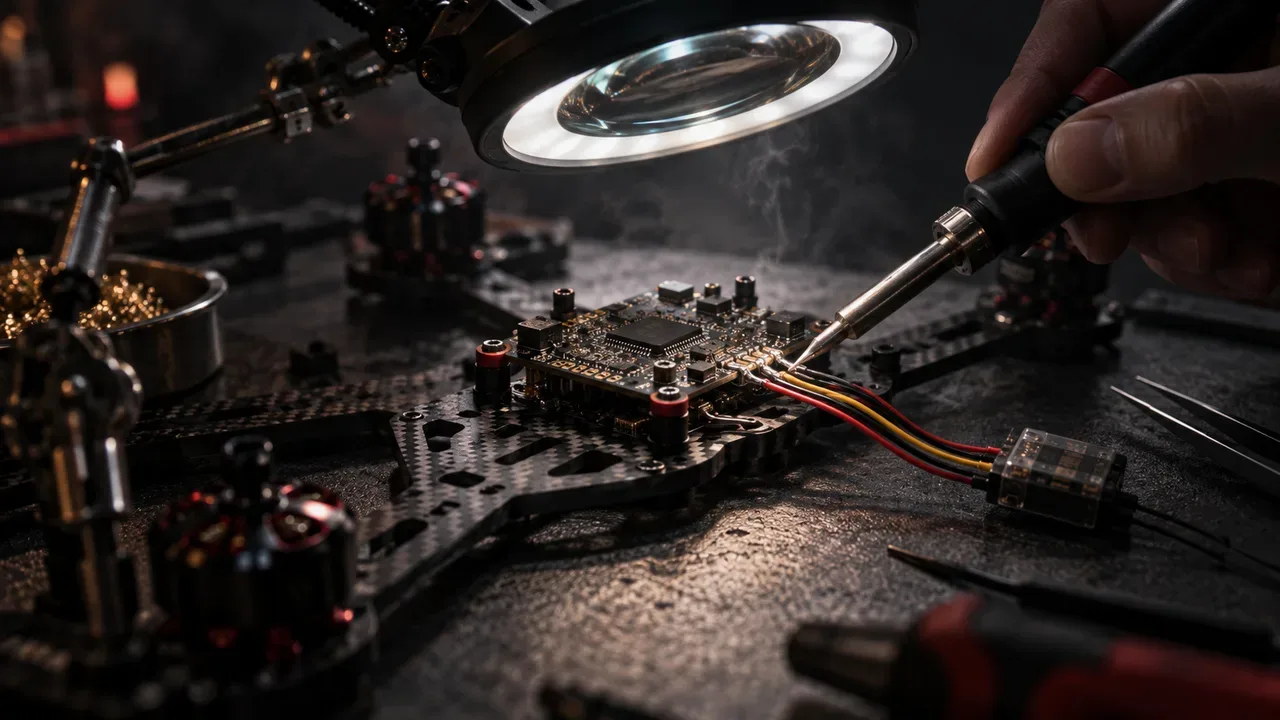

A ligação do receptor exige quatro fios de silicone em uma UART livre da controladora. Ligue alimentação positiva de 5V, aterramento GND e realize o cruzamento serial. Conecte o TX do receptor no RX da FC e o RX no TX da FC com protocolo CRSF.

O erro mais comum na montagem inicial consiste em ligar linhas homônimas de transmissão. Linhas de dados devem sempre cruzar o sinal entre os dispositivos.

Se você soldar o pad TX do receptor no pad TX da controladora, a comunicação não funciona.

Para realizar a montagem com segurança profissional na bancada:

1. Alimente pelo pad 4.5V: O receptor liga ao plugar o cabo USB, permitindo testes sem conectar a bateria LiPo principal.

2. Ative a porta serial no Betaflight: Na aba Portas, ative a chave Serial Rx na linha da UART onde os fios foram soldados.

3. Configure o tipo de receptor: Na aba Receptor, escolha o modo Receptor Serial (via UART) e selecione CRSF como provedor serial.

4. Desative a inversão serial: No terminal de comando CLI, execute set serialrx_inverted = OFF e set serialrx_halfduplex = OFF.

O pareamento no ExpressLRS destaca-se pela agilidade. Basta gravar a mesma frase secreta (Binding Phrase) no rádio e no receptor. A conexão ocorre de forma imediata, segundo o Guia de Pareamento ExpressLRS e a documentação do ExpressLRS Configuring FC.

Casos reais de operação: como escolher o receptor ideal para cada cenário

A escolha do receptor depende do equilíbrio entre peso embarcado, redundância de link e interferência local. Cada cenário operacional exige uma combinação específica de frequência, antena e arquitetura de hardware para garantir estabilidade máxima.

• Filmagem em Galpões Metálicos (Bando): Vigas de aço geram reflexões de sinal. Escolha um receptor ExpressLRS 2.4 GHz True Diversity com duas antenas a 90 graus para anular pontos cegos.

• Descidas de Montanha em Longa Distância (Mountain Surfing): Voos com passagens atrás de rochas exigem difração. A banda de 900 MHz contorna relevos com segurança onde 2.4 GHz sofreria bloqueio.

• Micro CineWhoop de 2 Polegadas para Interiores: Em drones ultraleves para voar perto de pessoas, cada grama conta. Receptores com antena cerâmica SMD pesam 0,44 g e dispensam fios externos soltos.

• Sets Comerciais com Múltiplos Transmissores: Equipamentos Teradek e sistemas de foco saturam a faixa de 2.4 GHz. Ative a potência dinâmica no rádio para elevar o sinal até 500 mW quando necessário.

Perguntas Frequentes sobre Receptor para Drone FPV

O que acontece com o drone FPV se o receptor perder o sinal do rádio?

A controladora de voo entra no modo de emergência chamado failsafe. A aeronave desliga os motores de imediato para evitar acidentes (Drop) ou inicia o retorno seguro ao ponto de partida via satélite (GPS Rescue).

Posso usar um receptor ExpressLRS com um rádio transmissor TBS Crossfire?

Não é possível parear os dois aparelhos diretamente porque eles usam modulações e softwares incompatíveis. O piloto deve usar um rádio com transmissor ELRS embutido ou instalar um módulo externo ELRS no controle.

Qual é a diferença entre antena de fio T-dipolo e antena de cerâmica SMD?

A antena T-dipolo usa fios flexíveis que oferecem maior alcance para voos abertos e manobras distantes. A antena cerâmica SMD é uma peça microscópica soldada na placa que pesa menos de 0,5 g, perfeita para micro CineWhoops.

Por que os receptores legados com protocolo FrSky SBUS foram abandonados?

Os receptores SBUS antigos tinham latência alta de até 40 milissegundos e não exibiam telemetria moderna de qualidade de sinal (Link Quality). Sem esse aviso prévio, os drones sofriam quedas repentinas ao encontrar interferências urbanas.

Como o modo Gemini melhora o sinal em voos de cinema e freestyle?

O modo Gemini transmite os mesmos comandos simultaneamente em duas frequências diferentes com polarizações físicas distintas. O receptor True Diversity decodifica ambos os sinais juntos, eliminando quedas em manobras bruscas perto de estruturas de metal.
