A integração de sistemas de foco, íris e zoom (FIZ) em Cinelifters FPV exige conciliar motores de alto torque com a estabilidade inercial do drone. Em voos dinâmicos com câmeras de cinema, acelerações bruscas no anel de foco geram forças de reação que podem desestabilizar a aeronave.
Além do desafio mecânico, múltiplos transceptores sem fio no chassi criam riscos de interferência eletromagnética. A coordenação espectral entre o link de foco, o rádio do piloto e a transmissão de vídeo define a segurança do voo.
1. O que é um sistema FIZ e por que o Cinema FPV exige controle remoto de lentes

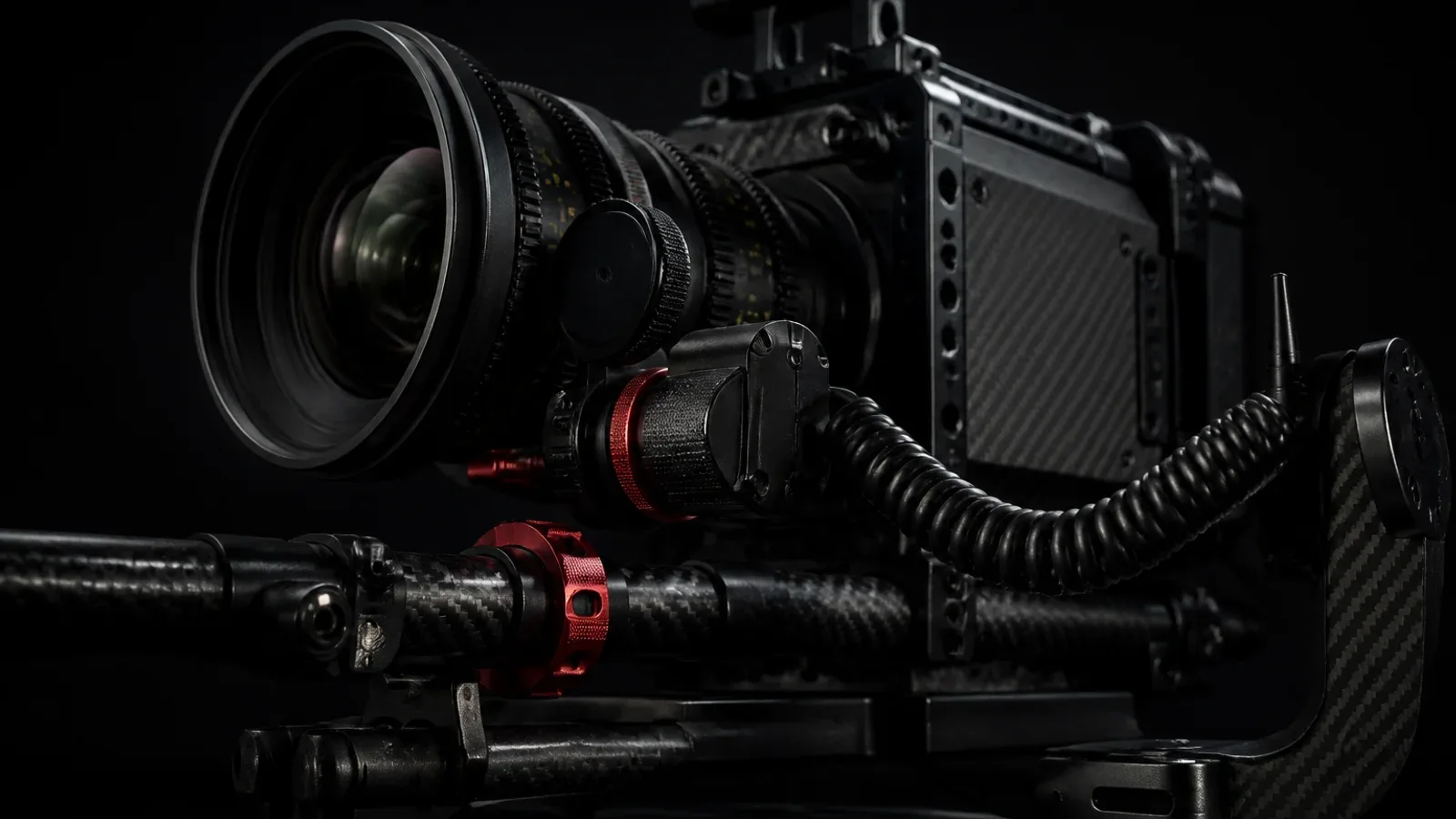

Um sistema FIZ é um conjunto eletromecânico sem fio que controla foco, íris e zoom de lentes cinematográficas a distância. Em filmagens convencionais, o assistente opera o foco fisicamente ao lado da câmera. No cinema FPV, o controle remoto é indispensável devido à alta velocidade e às trajetórias tridimensionais do voo.
Câmeras de grande formato como RED V-Raptor e ARRI Alexa Mini LF utilizam lentes mecânicas manuais em bocais PL ou LPL. Esses conjuntos ópticos não contam com motores internos de autofoco.
A profundidade de campo rasa em aberturas como T1.5 ou T2.0 exige correção focal contínua. O piloto concentra-se no voo, enquanto o 1st AC acompanha os atores em tempo real a partir do monitor de solo.
2. A física da reação angular: momento de inércia e torque em transições rápidas
O motor de foco gera um torque de reação igual e oposto sobre a estrutura a cada aceleração angular da lente. Pela Terceira Lei de Newton e pela conservação do momento angular, a força aplicada ao anel reage imediatamente contra a base de carbono da câmera.
A equação do torque de reação instantâneo é:
τ_reacao = - τ_motor = - (I_lente × α_lente + τ_friccao)
Nesta relação:
I_lenteé o momento de inércia rotacional do tambor de foco e das engrenagens ópticas (kg·m^2);α_lenteé a aceleração angular imposta pelo motor brushless (rad/s^2);τ_friccaoé o torque viscoso resistente da graxa mecânica da lente (N·m).
[ 1st AC Hand Unit ] ── (Comando sem fio RF 2.4 GHz) ──► [ Receptor FIZ na Câmera ]
│
▼
[ Motor Brushless de Foco ]
│
┌───────────────────────────────────────────┴───────────────────────────────────────────┐
▼ ▼
Torque de Ação (+τ) Torque de Reação (-τ)
Aceleração da Lente Flexão no Rig e Chassi
`α_lente = (τ_motor - τ_fric) ÷ I_lente` `τ_reacao = - (I_lente × α_lente)`
│ │
▼ ▼
Deslocamento Focal Preciso Injeção no Gyro do Flight Controller
Em lentes anamórficas pesadas com curso de 300°, uma puxada de foco em 80 ms exige aceleração angular superior a 150 rad/s^2. Esse pulso mecânico atinge até 0.8 N·m no suporte de fixação.
Se a estrutura for flexível, o tubo de suporte deforma, desengrena os dentes do anel e injeta perturbações no giroscópio do drone.
3. Comparativo de ecossistemas FIZ profissionais para Cinelifters
Os ecossistemas de follow focus sem fio dividem-se entre soluções de padrão óptico avançado e atuadores com transmissão integrada. A escolha do modelo ideal depende do torque contínuo, da latência do link de rádio e do peso adicionado ao Cinelifter.
A tabela compara os três principais sistemas utilizados em produções de cinema:
| Fabricante / Sistema | Torque Máximo | Protocolo / Frequência de Rádio | Peso do Motor | Alimentação / Tensão Nominal | Documentação Oficial |
|---|---|---|---|---|---|
| ARRI cforce mini RF | 0.45 N·m (sustentado) / 0.6 N·m (pico) | ARRI White Radio (2.4 GHz FHSS, 14 canais) | 170 g (com clamp) | LBUS / 10.5 V a 34 V DC | ARRI ECS Documentation |
| Tilta Nucleus-M | 0.65 N·m (14.8 V) / 1.0 N·m (24 V) | Protocolo proprietário 2.4 GHz (15 canais) | 190 g (com clamp) | 7.2 V a 24 V DC (D-Tap / Lemo) | Tilta Technical Support |
| DJI Focus Pro Motor | 0.60 N·m (sustentado) / 1.2 N·m (pico) | DJI O3 Pro / 2.4 GHz & 5.8 GHz Dual-Band | 135 g | 6.6 V a 17.6 V DC (USB-C PD) | DJI Focus Pro Specs |
O conjunto ARRI ECS com o motor cforce mini RF integra a antena de rádio no próprio chassi. Essa integração dispensa receptores externos e simplifica o cabeamento.
O motor Tilta Nucleus-M opera em até 24 V a partir da bateria primária LiPo 6S do drone. Seu torque elevado atende lentes vintage com anéis rígidos de rotação.
O atuador DJI Focus Pro entrega excelente relação torque-peso e suporta telêmetros LiDAR para rastreamento em tomadas de alta aceleração.
4. Desacoplamento inercial e isolamento de vibração no chassi FPV
O desacoplamento mecânico deve amortecer harmônicos de rotação dos motores sem permitir deflexões angulares da lente. O conjunto formado por câmera, lente cinema e motores FIZ representa uma massa útil de 2.5 kg a 5.0 kg suspensa no drone.
Para manter o alinhamento óptico e proteger a atitude de voo, a montagem adota três princípios estruturais:

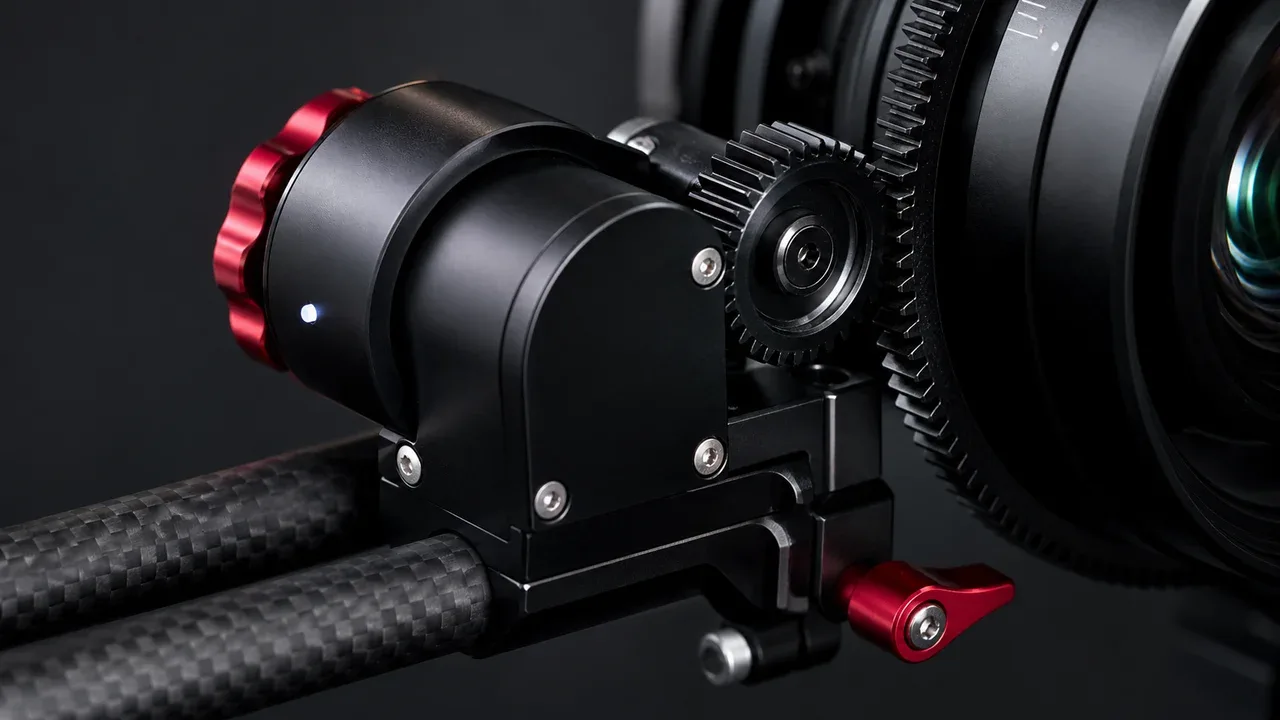

- Fixação Dupla por Rods de 15 mm ou 19 mm: Montar o motor em um único tubo gera torção elástica sob carga. Dois tubos paralelos em fibra de carbono travam o engrenamento
0.8 modcom precisão. - Amortecedores Viscoelásticos de Poliuretano (Alpha Gel): Isoladores calibrados para o peso do payload filtram vibrações das hélices sem gerar movimentos de pêndulo no eixo Pitch.
- Limite de Torque no Firmware do Atuador: Ajustar a força do motor para 65% em lentes suaves reduz o consumo elétrico e evita impactos nos batentes.
5. Sintonia de filtros no controlador de voo para rejeitar perturbações de FIZ
A rejeição de pulsos mecânicos do motor de foco no controlador de voo depende de ajustes no laço PID e nos filtros de ruído. No firmware Betaflight Gyro Filtering, acelerações repentinas no eixo Pitch podem ser interpretadas como rajadas externas pelo termo derivativo (D-Term).
Ganhos derivativos excessivos geram correções agressivas nos motores do drone, causando vibrações na gravação.
// Exemplo de configuração CLI no Betaflight 4.5 para Cinelifters com cargas pesadas e FIZ
set gyro_lpf1_type = PT1
set gyro_lpf1_static_hz = 250
set dyn_notch_count = 3
set dyn_notch_q = 500
set dyn_notch_min_hz = 120
set dyn_notch_max_hz = 600
set dterm_lpf1_type = PT1
set dterm_lpf1_static_hz = 100
set dterm_lpf2_type = PT1
set dterm_lpf2_static_hz = 200
set iterm_relax = RP
set iterm_relax_cutoff = 15
O filtro dinâmico notch rastreia as rotações dos motores e cancela ressonâncias em tempo real. Paralelamente, o filtro PT1 no D-Term atenua picos sem introduzir atraso de fase excessivo.
Ajustar o corte do I-Term relax para 15 Hz impede que deslocamentos rápidos de foco causem repiques na atitude angular da aeronave.
6. Coexistência espectral e blindagem eletromagnética de RF
A operação de múltiplos transmissores no mesmo chassi exige planejamento de canais e isolamento físico para evitar perda de pacotes. Um Cinelifter de cinema opera rotineiramente com quatro enlaces sem fio simultâneos:
- Controle de Voo (RC): ExpressLRS ou Crossfire operando em 868/915 MHz ou 2.4 GHz.
- Link do Sistema FIZ: ARRI White Radio, Tilta ou DJI na faixa ISM de 2.4 GHz (IEEE Std 802.15.4-2020).
- Transmissão de Vídeo FPV: DJI O3/O4 ou sistema analógico operando em 5.8 GHz.
- Vídeo Sem Fio do Diretor: Teradek Bolt 4K operando em 5.1 GHz a 5.8 GHz com latência zero.
A saturação de recepção ocorre quando uma antena transmissora próxima sobrecarrega o amplificador LNA de outro receptor no drone.
Para assegurar recepção contínua sem travamentos, adotam-se três práticas de engenharia de RF:
- Separação Física Mínima: Manter ao menos
20 cmentre a antena do receptor FIZ em 2.4 GHz e a antena de vídeo em 5.8 GHz. - Planejamento de Canais em 2.4 GHz: Travar o link FIZ em canais fixos como 11 ou 26 do padrão IEEE 802.15.4 para afastar a portadora dos saltos do rádio RC.
- Blindagem de Cabos de Alimentação: Usar cabos LBUS trançados com malha aterrada ao chassi para bloquear ruídos comutados pelos ESCs.
7. Checklist operacional e protocolo de decolagem em set
A rotina de preparação em set exige testes padronizados de engrenamento, torque e alcance de rádio antes da decolagem. Falhas de calibração podem danificar os limitadores mecânicos da lente ou interromper o sinal durante o plano.
A equipe técnica deve cumprir as seguintes etapas antes do voo:
- Inspeção de Engrenamento e Folga: Checar o encaixe firme entre a engrenagem do motor e o anel da lente, sem folga perceptível.
- Calibração Suave de Fim de Curso: Executar o mapeamento de limites em velocidade moderada para proteger batentes mecânicos internos.
- Varredura Espectral de RF: Ligar os transmissores na ordem recomendada (Vídeo, Rádio RC e FIZ) e verificar a estabilidade do link a 50 metros.
- Teste de Reação com Drone em Solo: Com o drone desarmado, o 1st AC realiza transições rápidas de foco enquanto o piloto monitora a telemetria inercial.
- Checagem Térmica e de Tensão: Confirmar se o barramento de alimentação do motor opera dentro dos limites nominais sem aquecimento excessivo.
Perguntas frequentes sobre FIZ e Wireless Follow Focus em FPV
O motor de follow focus pode desestabilizar o drone FPV durante o voo?
O motor não desliga a controladora, mas picos mecânicos em suportes flexíveis podem excitar o giroscópio. Se o laço PID estiver com ganho D elevado, isso pode gerar trepidações na imagem.
É possível usar lentes com foco eletrônico interno em vez de motores mecânicos?
Câmeras modernas suportam foco eletrônico em algumas lentes fotográficas. Contudo, a latência de comando e a ausência de resposta linear tornam o atuador mecânico a escolha padrão no cinema.
Qual o alcance confiável do sinal de follow focus sem fio em sets de filmagem?
Sistemas como ARRI cforce mini RF e Tilta Nucleus-M operam até 300 m em linha de visada. Em ambientes com interferência intensa de Wi-Fi, o alcance prático seguro fica entre 100 m e 150 m.
Como evitar que o peso do motor altere o centro de gravidade da câmera?
O atuador deve ser montado próximo ao eixo central de massa da lente. O balanceamento final é ajustado deslizando a sapata de engate rápido na base amortecida antes de travar os parafusos.
