A Produção Virtual com ICVFX não é apenas colocar uma tela de LED atrás do ator. É um sistema acoplado de física óptica, amostragem espacial discreta, modulação eletrônica e sincronismo temporal em microssegundos. Quando a câmera de cinema enquadra uma parede de LED, ela fotografa uma malha emissiva com frequência espacial própria e ciclos de varredura ativa. Se a óptica, o obturador e o processamento gráfico não estiverem casados na escala física do sensor, a imagem final sofre com batimento de Moiré, barras de varredura e perda de perspectiva.
A arquitetura fundamental de In-Camera Visual Effects (ICVFX)
O ICVFX substitui o fundo verde tradicional pela projeção de cenários virtuais fotorrealistas em painéis de LED de alta densidade no momento da filmagem. O motor de renderização em tempo real calcula a perspectiva da cena exatamente a partir das coordenadas espaciais da lente da câmera. Essa região de renderização de alta precisão é denominada inner frustum. O restante do volume exibe o ambiente panorâmico circundante (outer frustum), responsável por iluminar os atores e gerar reflexos realistas em superfícies metálicas e espelhadas.
A documentação oficial da Epic Games descreve a arquitetura Unreal Engine nDisplay System como a espinha dorsal de renderização distribuída sincronizada. Múltiplos nós de computação gráfica (Render Nodes) processam diferentes seções da parede de LED simultaneamente. Cada nó renderiza seu viewport com precisão de sub-pixel e sincroniza o buffer de troca de quadros por meio de hardware dedicado.
A principal vantagem prática sobre o croma reside na interação de luz. Os painéis de LED emitem luz real que incide diretamente sobre os atores, objetos de cena e figurinos. Isso elimina o vazamento de cor verde (green spill) e devolve ao diretor de fotografia a capacidade de tomar decisões estéticas finais diretamente no monitor de referência do set.
Física óptica do Moiré de Nyquist em volumes de LED

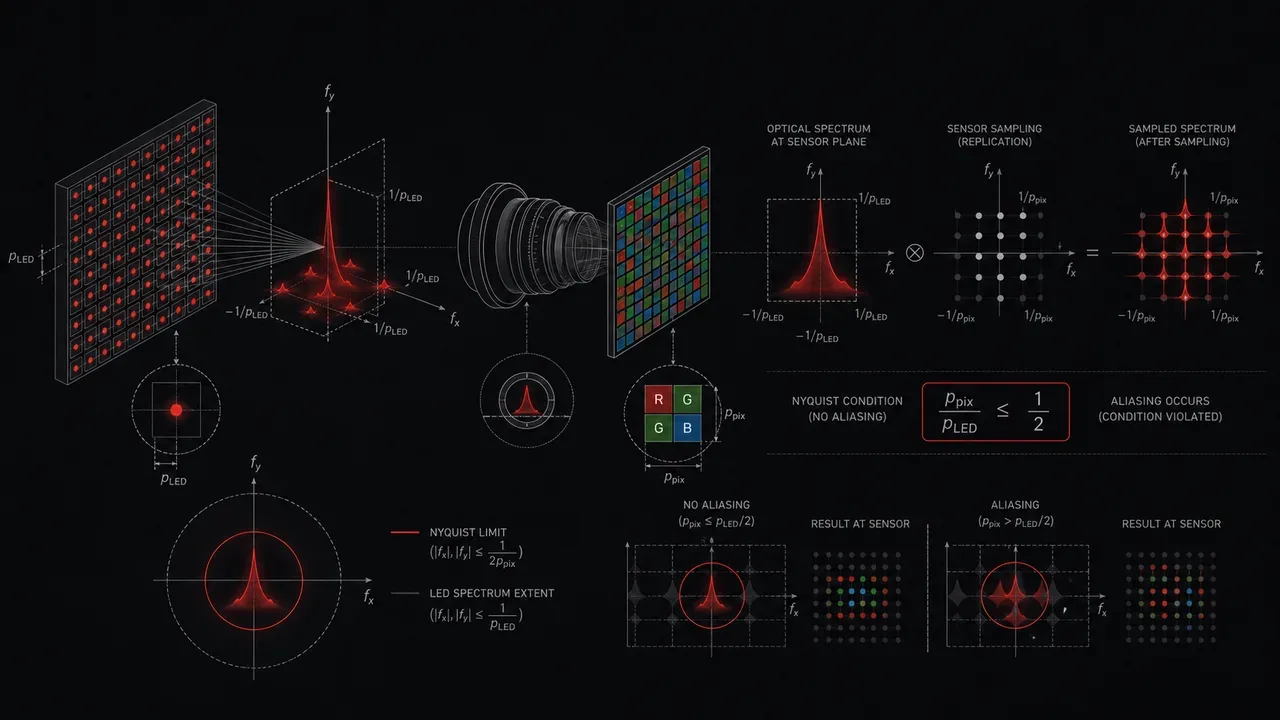

O padrão de Moiré surge no sensor quando a frequência espacial projetada da grade de diodos LED se aproxima da frequência de amostragem de Nyquist do sensor. A malha física dos emissores no painel possui um espaçamento fixo chamado pixel pitch (p), que em palcos de cinema varia tipicamente entre 1.5 mm e 2.8 mm. A frequência espacial correspondente na parede é dada por f_LED = 1 / p.
Quando a lente projeta essa grade sobre a matriz de filtros de cor Bayer do sensor, ocorre uma magnificação óptica m. A frequência espacial projetada no plano do sensor torna-se f_projetada = 1 / (m × p). Se essa frequência ultrapassar a barreira de amostragem definida pelo pixel pitch do sensor (f_Nyquist = 1 / (2 × p_sensor)), ocorre o fenômeno de aliasing óptico bidimensional.
| Parâmetro Óptico | LED Wall (Exemplo P2.3) | Sensor Cinema (Exemplo ARRI 4K) |
|---|---|---|
| Pixel Pitch Físico | 2.30 mm | 6.00 µm |
| Frequência Espacial Base | 0.435 ciclos/mm | 83.33 ciclos/mm |
| Frequência de Nyquist | — | 83.33 pares de linha/mm |
| Comportamento Crítico | Emissão discreta pontual | Amostragem discreta Bayer |
| Método de Supressão | Desfoque óptico no plano | Filtro OLPF passa-baixa |
Controle do círculo de confusão e profundidade de campo
A supressão do Moiré no set depende diretamente do controle físico do círculo de confusão (CoC) e da profundidade de campo da objetiva. Se o painel de LED estiver perfeitamente em foco, a grade de diodos torna-se visível e o aliasing torna-se inevitável. Ao posicionar o ator à frente da parede e focar na face do personagem, a imagem da parede de LED sofre desfoque óptico natural.
O diâmetro do disco de desfoque geométrico (c) projetado no sensor é calculado pela relação:
c = |(A × f × (d_LED - d_ator)) / (d_ator × (d_LED - f))|
Nesta formulação, f representa a distância focal, A é o diâmetro da pupila de entrada (f / N, onde N é o T-stop), d_ator é a distância do ponto de foco e d_LED é a distância física da câmera à parede de LED.
Diretrizes de campo para prevenção de Moiré:
1. Trabalhar com grandes aberturas de diafragma (T1.5 a T2.8) para ampliar o disco de desfoque.
2. Manter distância física mínima entre o ator e o volume de LED (mínimo de 3.0 m a 4.5 m).
3. Utilizar sensores de Grande Formato (Large Format), que exigem focais mais longas para o mesmo ângulo de visão.
4. Instalar filtros passa-baixa customizados (Custom OLPF) desenvolvidos especificamente para a densidade do LED.
Conforme detalhado no Guia Técnico de Produção Virtual da ARRI, a fabricante desenvolveu filtros OLPF intercambiáveis específicos para as câmeras ALEXA Mini LF e ALEXA 35. Esses filtros atenuam com precisão as frequências espaciais correspondentes a painéis de 1.9 mm a 2.8 mm sem degradar a nitidez do objeto em foco.
Scan rate, multiplexing e linhas de varredura
As linhas horizontais de varredura aparecem quando o tempo de exposição do sensor não integra um ciclo completo de multiplexação dos chips controladores de LED. Para alimentar dezenas de milhares de diodos de forma compacta e eficiente, os circuitos integrados (driver ICs) utilizam varredura multiplexada no tempo (scan rate).
Um módulo classificado como 1/8 scan divide os diodos em oito grupos acionados sequencialmente em alta velocidade. Painéis de padrão cinematográfico de ponta operam em 1/8 ou 1/16 scan com taxas de modulação por largura de pulso (PWM) entre 3840 Hz e 7680 Hz. Painéis comuns de sinalização externa utilizam 1/32 scan com baixas taxas PWM, tornando-se inviáveis para captação com câmeras de cinema.
O número de ciclos PWM completos capturados pelo sensor da câmera durante uma única exposição a 24 fps e obturador de 180° (1/48 s ≈ 20.833 ms) é dado por:
N_ciclos = (1 / 48 s) × 7680 Hz = 160 ciclos completos
Se o ângulo de obturador for reduzido para 45° (1/192 s ≈ 5.208 ms) ou se a taxa de atualização do painel não for múltiplo exato da taxa de quadros, o sensor captura frações incompletas de ciclos. Em câmeras com sensor Rolling Shutter, essa discordância temporal projeta bandas escuras horizontais em movimento contínuo sobre a imagem gravada.
Arquitetura de Genlock e sincronismo SMPTE ST 2059-2
O sincronismo rígido de fase entre todos os nós da cadeia impede quebras de quadro (frame tearing) e duplicações espectrais durante movimentos rápidos de câmera. Um gerador de sinal de referência mestre (Master Clock) emite pulsos de temporização em alta precisão para a câmera, os nós de renderização gráfica, os rastreadores de movimento e os processadores de LED.
Os palcos contemporâneos de produção virtual utilizam o padrão SMPTE ST 2059-2 PTP (Precision Time Protocol sobre rede IP) ou geradores analógicos Tri-Level Sync. No lado dos computadores de renderização, placas de vídeo industriais utilizam módulos de sincronismo de hardware acoplados diretamente ao barramento de vídeo para travar o buffer de troca de quadro (Swap Lock).
Topologia de Sincronismo Genlock em Palco ICVFX:
[Master Clock Generator (SMPTE 2059-2 / Tri-Level)]
├── Câmera de Cinema (Sensor Shutter Sync BNC)
├── Sistema de Rastreamento Óptico (6-DoF Optical Tracking)
├── Workstations Unreal nDisplay (NVIDIA Quadro Sync II)
└── Processador de LED Mestre (Brompton Tessera SX40 / Megapixel Helios)
No processamento do sinal de exibição, a tecnologia documentada pela Brompton Technology permite ajustes finos de defasagem de fase em nível de sub-frame (Genlock Phase Offset). Esse controle em microssegundos permite deslocar o instante de transição dos diodos para coincidir exatamente com o intervalo de apagamento (blanking interval) do sensor da câmera, garantindo que o sensor nunca exponha durante a troca de quadro do painel.
Rastreamento de câmera e calibração óptica em tempo real
O rastreamento de câmera em tempo real transmite as coordenadas de posição e rotação em seis graus de liberdade (6-DoF: X, Y, Z, Yaw, Pitch, Roll) para o motor de renderização. Sistemas ópticos baseados em marcadores infravermelhos passivos no teto ou rastreadores ópticos de alta precisão (como Mo-Sys StarTracker e Vicon) calculam a posição espacial da câmera a cada pulso de Genlock.
O fluxo de dados utiliza o protocolo padrão da indústria FreeD encapsulado em datagramas UDP de baixa latência. Além das coordenadas de espaço tridimensional, codificadores acoplados aos anéis da objetiva (lens encoders) transmitem os valores em tempo real de Foco, Íris e Zoom (motores FIZ).
A calibração geométrica de lentes no Unreal Engine Camera Calibration Plugin resolve as imperfeições ópticas da objetiva real. Através de matrizes matemáticas de distorção radial e tangencial e mapas de distorção de 32-bit float (ST Maps), o motor gráfico distorce a imagem renderizada do inner frustum para que ela case com exatidão com as aberrações geométricas da lente física no set.
Parâmetros do Pacote FreeD UDP (D1 Protocol):
- Identificador de Câmera: 1 byte
- Posição Cartesiana (X, Y, Z): 3 campos de 24-bit com precisão sub-milimétrica
- Rotação Angular (Pan, Tilt, Roll): 3 campos de 24-bit com resolução de frações de grau
- Telemetria de Lente (Foco e Zoom): 2 campos de 16-bit / 24-bit
- Checksum de Verificação de Integridade
A latência total do sistema do movimento físico à renderização na tela (glass-to-glass latency) não deve exceder 2 quadros (≈ 83.3 ms a 24 fps). Atrasos superiores resultam em deslizamento de perspectiva (perspective sliding), onde o fundo virtual parece deslizar contra os objetos físicos de primeiro plano durante panorâmicas rápidas.
Colorimetria espectral e o problema do metamerismo
Os painéis de LED para visualização utilizam emissores semicondutores de banda estreita nas cores primárias Vermelho (~630 nm), Verde (~525 nm) e Azul (~465 nm). Essa distribuição de energia espectral (SPD) exibe quedas bruscas de emissão na faixa do ciano (480–500 nm), no amarelo (570–590 nm) e no vermelho profundo (>660 nm).
Embora essa composição tricromática seja capaz de produzir imagens com aparência perfeitamente equilibrada para a câmera apontada diretamente para a parede, ela não possui espectro contínuo suficiente para iluminar a pele humana. O metamerismo faz com que tons de pele sob luz exclusiva de painéis de exibição percam saturação dérmica profunda, apresentando valores críticos baixos de índice espectral da Academia (AMPAS Spectral Similarity Index - SSI) e índice de vermelho saturado CRI R9 inferior a 40.
Perguntas Frequentes (FAQ)
O que causa o efeito de Moiré em produções com painéis de LED?
O Moiré surge quando a grade física periódica dos pixels do LED é projetada no sensor da câmera com uma frequência espacial próxima da frequência de amostragem de Nyquist do sensor Bayer. Essa sobreposição cria padrões de batimento e ondas visíveis na imagem.
Como evitar o aparecimento de linhas pretas de varredura nos painéis?
As linhas de varredura são evitadas utilizando painéis com alta taxa de atualização PWM (3840 Hz a 7680 Hz), baixa relação de multiplexação (1/8 ou 1/16 scan) e sincronismo Genlock estrito com a taxa de quadros e o ângulo de obturador da câmera de cinema.
Por que o sinal de Genlock é mandatório em palcos de Virtual Production?
O Genlock garante que a exposição do sensor da câmera, o cálculo de rastreamento e a renderização das GPUs ocorram no mesmo instante de tempo. Sem ele, ocorrem rasgos de quadro, duplicação de imagens e descompassos no enquadramento virtual.
Qual é a função do inner frustum na renderização do Unreal Engine?
O inner frustum é a janela exata de renderização correspondente ao campo de visão da lente da câmera. Ele é renderizado com alta resolução e distorção óptica precisa a partir das coordenadas enviadas pelo sistema de rastreamento em tempo real.
Por que não se deve iluminar atores exclusivamente com a luz dos painéis de LED de fundo?
Os painéis de LED emitem luz em três bandas espectrais estreitas (RGB) com lacunas no ciano, amarelo e vermelho profundo. Essa deficiência espectral prejudica a reprodução dos tons de pele e exige iluminação de cinema complementar de espectro contínuo.
