A transmissão de vídeo sem atraso perceptível em cinelifters é um requisito físico inegociável. Em manobras a 80 km/h com sensores Large Format e abertura T1.4, qualquer atraso acima de 1 milissegundo desloca o plano focal.
Sistemas comprimidos em H.264 ou H.265 somam de 30 a 70 milissegundos de latência. Essa defasagem inviabiliza o trabalho do foquista. Operar com precisão exige modulação conjunta fonte-canal, blindagem eletromagnética e uso da faixa de 6 GHz.
Em produções de cinema aéreo, o piloto utiliza óculos dedicados de baixa latência para navegação. Enquanto isso, o 1º Assistente de Câmera e o Diretor de Fotografia dependem de monitores de alta fidelidade no solo. Essa separação de fluxos exige links de rádio completamente independentes.
1. Por que latência sub-1ms é indispensável em cinema FPV
Latência sub-1ms é indispensável porque elimina o erro geométrico de foco causado pelo deslocamento do drone durante a transmissão. A 100 km/h (27.78 m/s), a aeronave percorre quase três centímetros a cada milissegundo.
Em sensores Large Format com lentes em T1.4, a profundidade de campo a 4 metros é inferior a 15 centímetros. Um atraso de 60 milissegundos faz o drone avançar 1.67 metro antes da reação do operador.
O ciclo neuromotor humano de percepção e reação varia entre 150 e 250 milissegundos. Quando somamos esse tempo à latência de um link comprimido, o atraso total de resposta ultrapassa 300 milissegundos. Em alta velocidade, essa janela temporal torna o foco nítido estatisticamente impossível.
Nesse intervalo, o sujeito sai totalmente da zona de nitidez do sensor. A latência determinística abaixo de 1 milissegundo mantém o erro espacial abaixo de 2.8 centímetros. Isso garante correções manuais precisas em planos dinâmicos.
A relação entre velocidade de voo e erro de foco espacial evidencia a limitação de codecs tradicionais:
Erro_Espacial (m) = Velocidade (m/s) × Latencia_Total (s)
A 120 km/h (33.33 m/s), um link comprimido com 45 ms de atraso acumula 1.50 metro de defasagem visual. O link de vídeo não comprimido elimina essa barreira temporal entre piloto e foquista.
2. A física da modulação Amimon: compressão zero vs. H.264/H.265
A modulação Amimon atinge latência zero porque transmite coeficientes de pixel diretamente por subportadoras OFDM sem usar buffers ou compressão DCT. Codecs convencionais precisam acumular múltiplos quadros para calcular vetores de movimento.
Segundo a norma SMPTE ST 2082-1, um fluxo 4K a 60 fps transporta 11.88 Gbps brutos via 12G-SDI. Codecs como H.264 e ProRes exigem processamento pesado para comprimir esse volume de dados.
Os chipsets Amimon aplicam Modulação Conjunta Fonte-Canal (Joint Source-Channel Coding - JSCC). O sinal de vídeo é transformado no domínio de frequências espaciais e mapeado diretamente no espectro de RF.
O transmissor utiliza uma matriz de múltiplas antenas transmissoras e receptoras (MIMO) para espalhar as subportadoras no ar. Essa arquitetura não utiliza protocolos de retransmissão por confirmação (ARQ). O fluxo de vídeo trafega em tempo real estrito, linha a linha.
Os bits mais significativos (MSB) de cada pixel recebem proteção digital via correção antecipada de erros (FEC). Os bits menos significativos (LSB) trafegam como amplitudes analógicas proporcionais nas subportadoras.
Sob interferência de RF, a imagem não congela nem exibe artefatos de bloco (macroblocking). O sistema apresenta apenas ruído fino analógico, preservando a nitidez das bordas para o foquista.
Pipeline Comprimido Baseado em GOP (DJI Transmission / Hollyland):
[Sensor 12G-SDI] -> [Frame Buffer] -> [H.264/H.265 DCT] -> [Packetizer ARQ] -> [RF Tx]
Latência Típica: 35 ms a 70 ms (variável dinâmica com risco de congelamento)
Pipeline Amimon Zero Delay JSCC (Teradek Bolt 4K / Bolt 6):
[Sensor 12G-SDI] -> [Decomposição Espacial] -> [JSCC: MSB Digital + LSB Analógico] -> [MIMO OFDM] -> [RF Tx]
Latência Fixa: < 0.001 s (sub-1ms determinístico, sem frame buffer)
3. O perigo do DFS e a migração para a faixa limpa de 6 GHz
Canais DFS derrubam o link de cinema porque o ruído elétrico dos motores gera pulsos que ativam falsos positivos de radar. A migração para 6 GHz elimina completamente essas interrupções no set.
Regras da FCC Part 15E exigem escuta de radar em U-NII-2. A ANATEL Resolução 680 adota o mesmo critério no Brasil. O link deve cortar a emissão em 200 ms ao detectar pulsos.
Após o corte (Channel Move Time), a frequência fica interditada por 30 minutos (Non-Occupancy Period). Em cinelifters, os ESCs comutam correntes acima de 300A em acelerações rápidas. Esse chaveamento gera transientes de alta frequência no chassi.
O detector de DFS confunde esses transientes eletromagnéticos com pulsos de radares meteorológicos. O sistema corta a emissão instantaneamente no meio da tomada. Para evitar apagões, o operador deve desativar o DFS ou migrar para 6 GHz.
Na faixa de 6 GHz (U-NII-5), presente no Teradek Bolt 6, a transmissão ganha doze canais de 40 MHz. Essa banda é imune ao DFS e totalmente livre da saturação de redes Wi-Fi locais. Dispositivos móveis e roteadores convencionais não competem por esse espectro em ambientes externos.
| Parâmetro de Transmissão | Faixa 5 GHz Tradicional (U-NII-1 / 3) | Faixa 5 GHz com DFS (U-NII-2A / 2C) | Faixa 6 GHz (U-NII-5 / Bolt 6) |
|---|---|---|---|
| Espectro de Frequência | 5.150–5.250 / 5.725–5.850 GHz | 5.250–5.350 / 5.470–5.725 GHz | 5.925–6.425 GHz |
| Requisito Legal de DFS | Isento (sem radar) | Obrigatório (corte automático) | Isento em baixa potência (LPI/SP) |
| Risco de Falso Positivo por ESC | Zero | Crítico (blackout em voo) | Zero |
| Congestionamento Wi-Fi no Set | Severo (roteadores e celulares) | Médio | Praticamente Nulo |
| Canais de 40 MHz Disponíveis | 4 canais | 11 canais | 12 canais independentes |
4. Integração de sistemas FIZ: ARRI Hi-5, Preston e Cmotion
A integração de sistemas FIZ em cinelifters exige links em 2.4 GHz com salto adaptativo e alimentação isolada de 24V. Essa configuração fornece o torque necessário para girar lentes anamórficas pesadas em baixas temperaturas.
O rádio ARRI Hi-5 opera em 2.4 GHz com saltos FHSS. O protocolo segue o padrão ARRI ECS. Os motores cforce mini RF recebem comandos via LBUS a 1 Mbps com resposta inferior a 5 milissegundos.
Sistemas como o Preston Cinema Systems HU4 operam com 60 canais FHSS na mesma faixa de 2.4 GHz. Eles oferecem precisão micrométrica no deslocamento das engrenagens. Para sincronizar metadados durante o voo, a câmera insere foco e íris nos dados auxiliares (VANC) do SDI, conforme a SMPTE ST 291-1.
Lentes de cinema de grande porte, como objetivas anamórficas, possuem anéis mecânicos densos. Motores compactos de linha amadora superaquecem ou perdem passos sob acelerações fortes de voo. Motores profissionais de alto torque garantem resposta imediata aos comandos do foquista.
Para suportar o torque das lentes sem gerar ruídos mecânicos na imagem, o dimensionamento elétrico dos motores deve seguir diretrizes estritas:
- Linha dedicada de 24V com conversor regulado ou bateria auxiliar exclusiva de 6S/8S;
- Diodos TVS em paralelo para amortecer transientes indutivos gerados pelas bobinas dos motores;
- Amortecedores de silicone no berço da câmera para absorver vibrações residuais de média frequência.
5. Convivência eletromagnética e arquitetura de RF no chassi
A convivência de quatro rádios no cinelifter é garantida pela separação espacial de antenas, polarizações ortogonais e filtragem passiva. Essa arquitetura impede a desensibilização do amplificador de baixo ruído (LNA desense).
Quando dois sinais de alta potência em frequências próximas entram no receptor, a não linearidade gera produtos de intermodulação de terceira ordem (IMD3):
f_IMD3 = (2 × f_1) - f_2
Para conter ruídos conduzidos, instalamos bancos de capacitores de baixo ESR na entrada dos controladores de motor. Esses componentes absorvem picos de voltagem gerados pela frenagem regenerativa dos motores.
Para eliminar interferências espúrias, a engenharia de montagem da MaxVision aplica quatro regras de segregação:
- Separação Física: Distância mínima de 15 a 20 centímetros entre antenas transmissoras e receptoras no chassi;
- Polarização Cruzada: Polarização circular (RHCP) no link de pilotagem de 5.8 GHz e linear vertical em MIMO no downlink de cinema;
- Divisão Espectral: Rádio controle em 900 MHz, controle FIZ em 2.4 GHz, vídeo do piloto em 5.8 GHz e vídeo do cliente em 6 GHz;
- Blindagem Coaxial: Cabos SDI com dupla malha e ferrites NiZn para bloquear harmônicos na faixa do GPS L1 (1575.42 MHz).
A fibra de carbono do chassi atua como refletor eletromagnético. A instalação de antenas sob os braços traseiros evita sombras estruturais durante curvas de alta inclinação.
6. Procedimento operacional de set e checklist pré-voo
O protocolo de set para cinelifters prevê cinco etapas obrigatórias de varredura espectral, travamento de canal e testes sob carga. Essa rotina elimina riscos de perda de sinal antes da decolagem.
A equipe técnica da MaxVision executa a seguinte sequência operacional em todas as diárias de gravação:

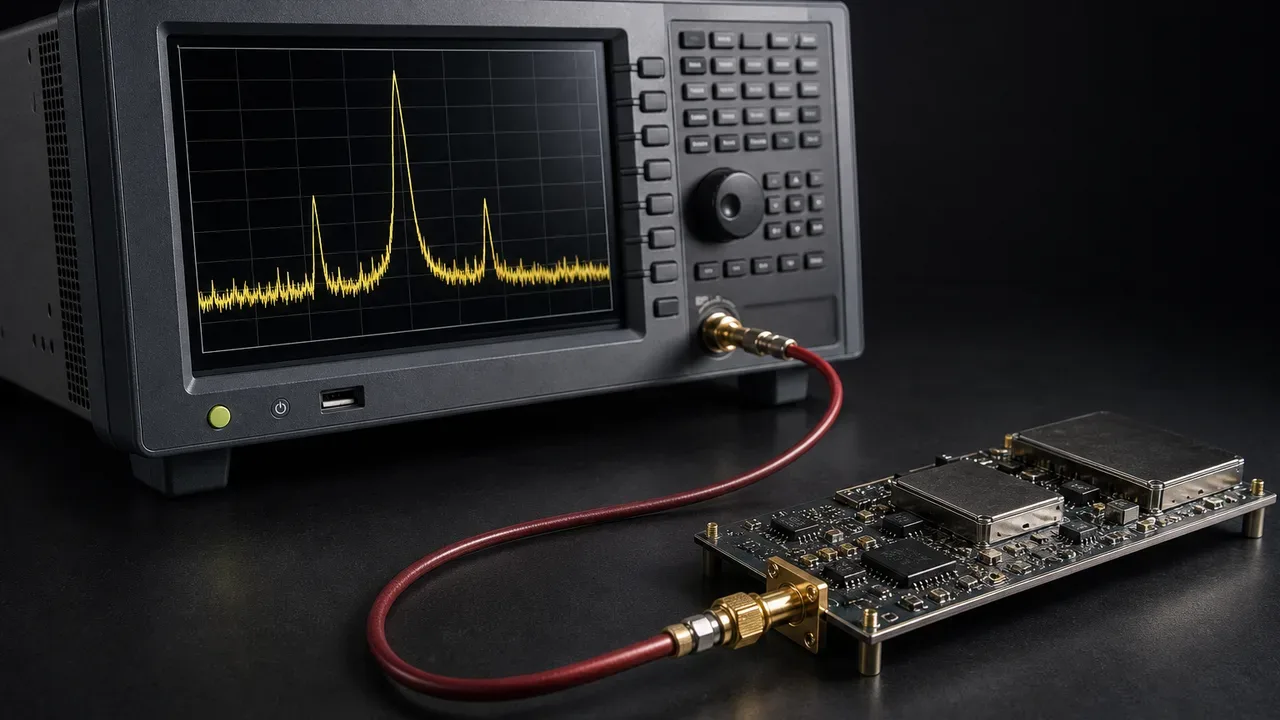

- Varredura Espectral: Analisar o espectro eletromagnético local com o monitor Teradek Bolt para mapear frequências livres;
- Fixação de Canal: Configurar canal fixo em 6 GHz (U-NII-5) ou 5.8 GHz Non-DFS, desativando modos automáticos de seleção;

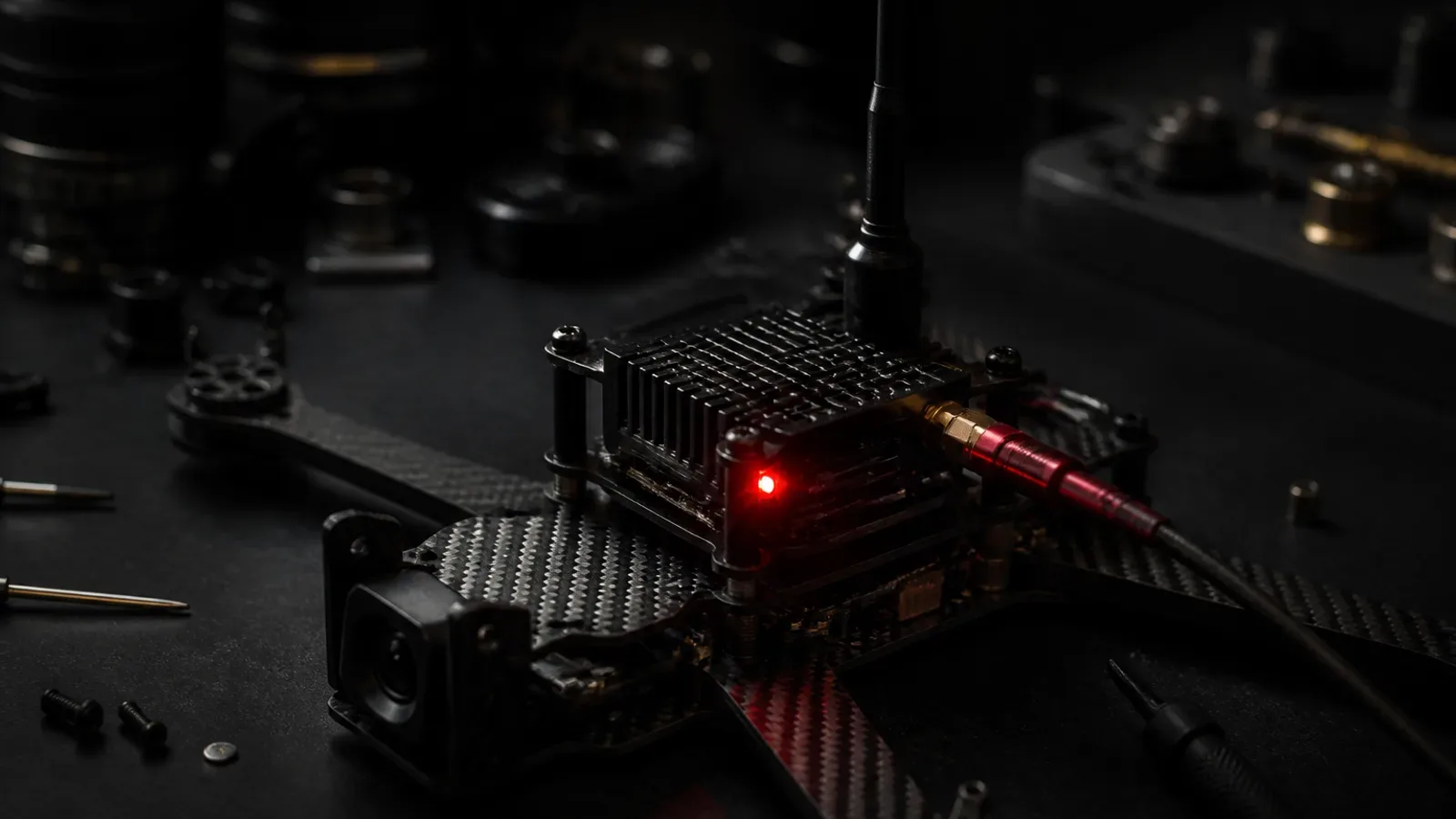

- Isolamento de Alimentação: Ligar o transmissor Teradek e os motores FIZ em circuito isolado da bateria de propulsão;
- Calibração de Foco: Executar o ciclo automático de fim de curso dos motores FIZ e checar a resposta no comando manual;
- Teste com Motores Ligados: Checar a estabilidade do fluxo de vídeo na bancada com a propulsão em rotação lenta (idle).
Durante trocas rápidas de bateria em set, o sistema de vídeo deve reiniciar e reconectar em menos de dez segundos. Testamos esse tempo de sincronização antes de liberar a aeronave para o diretor.
Essa disciplina operacional une a agilidade do voo FPV à precisão exigida por grandes produções cinematográficas.
