    Tracking Automotivo em Alta Velocidade no Cinema FPV: Dinâmica a >150 km/h, Pitch de Câmera e Trajetórias

    Guia de engenharia e operação para tracking automotivo em cinema FPV a >150 km/h: arrasto aerodinâmico, pitch dinâmico de 1 eixo e trajetórias tangenciais.

    2026-08-3113 minEquipe MaxVision
    CLIP_001 · DJI O4FPV · 4K · 60FPS
    DRONES FPV · 2026.08.31

    O tracking cinematográfico acima de 150 km/h opera sob dominância aerodinâmica quadrática.

    O arrasto atmosférico impõe inclinações de chassi entre 50° e 72°.

    Em velocidades elevadas, suportes fixos de câmera tornam o enquadramento inviável durante acelerações e frenagens. A atitude do drone precisa ser desacoplada da linha óptica.

    O controle preciso exige gimbais de pitch motorizados de eixo único com encoders magnéticos absolutos. A segurança do set depende de trajetórias puramente tangenciais.

    Tracking cinematográfico FPV em alta velocidade acompanhando supercarro em pista noturna com iluminação chiaroscuro


    1. Por que o Arrasto Aerodinâmico Domina o Voo Acima de 150 km/h

    O arrasto aerodinâmico parasita domina o voo em alta velocidade porque a resistência do ar escala com o quadrado da velocidade. Essa relação não-linear transforma o esforço da aeronave.

    A força de arrasto parasita (F_D) segue a formulação de fluidos de Anderson Aerodynamics:

    F_D = 0.5 × ρ × v^2 × C_D × A

    As variáveis físicas fundamentais da equação compreendem:

    • ρ: massa específica do ar ao nível do mar (1.225 kg/m^3 a 15 °C).
    • v: velocidade de deslocamento relativo do drone em relação ao ar em metros por segundo.
    • C_D: coeficiente de arrasto do corpo do drone (adimensional, variando entre 0.85 e 1.20 em Cinelifters abertos).
    • A: área frontal projetada da aeronave em metros quadrados (0.035 m^2 a 0.075 m^2).

    A potência mecânica necessária para superar esse arrasto (P_arrasto) cresce com o cubo da velocidade:

    P_arrasto = F_D × v = 0.5 × ρ × v^3 × C_D × A

    A tabela abaixo resume forças e potência para ρ = 1.225 kg/m^3, C_D = 0.95 e A = 0.050 m^2:

    Velocidade do VeículoVelocidade em m/sPressão Dinâmica (q)Força de Arrasto (F_D)Força EquivalentePotência de Arrasto (P_arrasto)
    50 km/h13.89 m/s118.17 Pa5.61 N0.57 kgf78 W
    80 km/h22.22 m/s302.52 Pa14.37 N1.46 kgf319 W
    100 km/h27.78 m/s472.69 Pa22.45 N2.29 kgf624 W
    120 km/h33.33 m/s680.67 Pa32.33 N3.30 kgf1.077 W
    150 km/h41.67 m/s1.063.55 Pa50.52 N5.15 kgf2.105 W
    180 km/h50.00 m/s1.531.25 Pa72.73 N7.41 kgf3.637 W
    200 km/h55.56 m/s1.890.75 Pa89.81 N9.16 kgf4.990 W

    Ao triplicar a velocidade de 50 km/h para 150 km/h, o arrasto multiplica por nove. A potência requerida cresce vinte e sete vezes.

    A 200 km/h, o sistema despende quase 5 kW de potência contínua apenas contra a atmosfera. Esse valor ignora a sustentação vertical do peso.


    2. Como Decompor o Vetor de Empuxo e o Ângulo de Ataque do Chassi

    O ângulo de inclinação do chassi é determinado pela razão trigonométrica entre o arrasto horizontal e o peso da aeronave. Em voo nivelado a velocidade constante, o empuxo resultante equilibra ambas as forças.

    Duas componentes vetoriais ortogonais atuam simultaneamente sobre a estrutura:

    • Componente Vertical (T_z): sustenta o peso gravitacional da aeronave (T_z = T × cos(θ) = m × g).
    • Componente Horizontal (T_x): vence o arrasto aerodinâmico frontal (T_x = T × sin(θ) = F_D).

    O ângulo de inclinação do chassi (θ, relativo à vertical) resulta da divisão trigonométrica direta:

    tan(θ) = F_D ÷ (m × g) ⟹ θ = arctan(F_D ÷ (m × g))

    O empuxo total resultante (T) exigido dos motores é obtido pelo teorema de Pitágoras:

    T = √((m × g)^2 + F_D^2)

            DECOMPOSIÇÃO VETORIAL EM TRACKING AUTOMOTIVO DE ALTA VELOCIDADE

                                 Empuxo Total Resultante (T)
                                            ^
                                            │ \
                                            │   \
                                            │ θ   \
                 Sustentação Vertical (T_z) │       \
                       T_z = m × g          │         \
                                            │           \  T = √((m × g)² + F_D²)
                                            │             \
                                            └──────────────>  Avanço Horizontal (T_x)
                                                              T_x = F_D = 0.5 × ρ × v² × C_D × A
                                            │
                                            │ Peso (W = m × g)
                                            ▼


    Os valores operacionais para um Cinelifter de 8 polegadas pesando 3.5 kg (W = 34.34 N) evidenciam essa atitude:

    • A 100 km/h (F_D = 22.45 N): θ = 33.2° e empuxo total T = 41.02 N (4.18 kgf).
    • A 150 km/h (F_D = 50.52 N): θ = 55.8° e empuxo total T = 61.09 N (6.23 kgf).
    • A 180 km/h (F_D = 72.73 N): θ = 64.7° e empuxo total T = 80.44 N (8.20 kgf).
    • A 200 km/h (F_D = 89.81 N): θ = 69.1° e empuxo total T = 96.15 N (9.80 kgf).

    Em rajadas de vento contrárias ou acelerações transitórias (a = +5 m/s^2), o chassi atinge inclinações entre 65° e 72°.


    3. Quais São os Efeitos da Esteira Turbulenta e do Efeito Solo Dinâmico

    A esteira aerodinâmica de veículos esportivos gera zonas de sucção traseira, vórtices de ponta de asa e cisalhamento turbulento. Voar colado à traseira do carro compromete a estabilidade inercial.

    Supercarros em velocidade geram estruturas de escoamento tridimensionais, conforme ensaios da SAE International:

    • Bolha de Recirculação Traseira: Atrás da tampa do porta-malas forma-se uma zona de pressão negativa. O drone que entra nessa área sofre perda súbita de sustentação nas pás, sendo sugado em direção ao carro.
    • Vórtices de Ponta de Asa Traseira: Asas aerodinâmicas geram pares de vórtices contra-rotativos. Ao cruzar esses núcleos, o drone experimenta desbalanceamento repentino de sustentação entre os braços.
    • Camada de Cisalhamento do Difusor: O fluxo acelerado sob o assoalho é expelido pelo difusor. A turbulência resultante induz ruído de alta frequência nos giroscópios MEMS, excitando o termo derivativo do PID.

    No voo rasante a menos de 1 metro, atua o efeito solo dinâmico formulado por Leishman Aerodynamics:

    • Efeito Ram-Air sob o Chassi Inclinado: Com o chassi inclinado a 60°, a placa de carbono atua como cunha contra o piso. O ar é comprimido entre a fuselagem e o asfalto.
    • Momento de Arfagem Não-Linear: A pressão dinâmica converte-se em pressão estática sob a traseira rebaixada. Esse fenômeno gera momento restaurador que força o nariz da aeronave a subir involuntariamente.

    4. Por que Câmeras com Ângulo Fixo Falham em Tracking Automotivo

    Câmeras com suporte angular fixo falham em tomadas veiculares porque a atitude do chassi varia mais de noventa graus entre acelerações e desacelerações. Essa amplitude impede a manutenção do enquadramento do veículo.

    No voo FPV convencional, a câmera permanece travada em ângulo fixo entre 30° e 45°. Em filmagens automotivas dinâmicas, surgem limitações severas:

    • Aceleração Inicial e Reta: O drone inclina o chassi a 65° para emparelhar com o carro. Com a câmera fixa em 45°, o eixo óptico aponta para o chão (65° - 45° = 20° para baixo).
    • Frenagem e Desaceleração: Para frear, o drone inverte a atitude para 35° negativos. A câmera fixa passa a mirar diretamente para o céu (-35° + 45° = 80° para cima), perdendo o veículo.
    • Variações de Velocidade em Reta: Em velocidade moderada de 100 km/h (θ = 33°), a lente mira o horizonte. Ao acelerar para 160 km/h, o enquadramento cai para o solo.

    Desacoplar a rotação da câmera em relação ao chassi torna-se mandatório para tomadas de cinema contínuas.

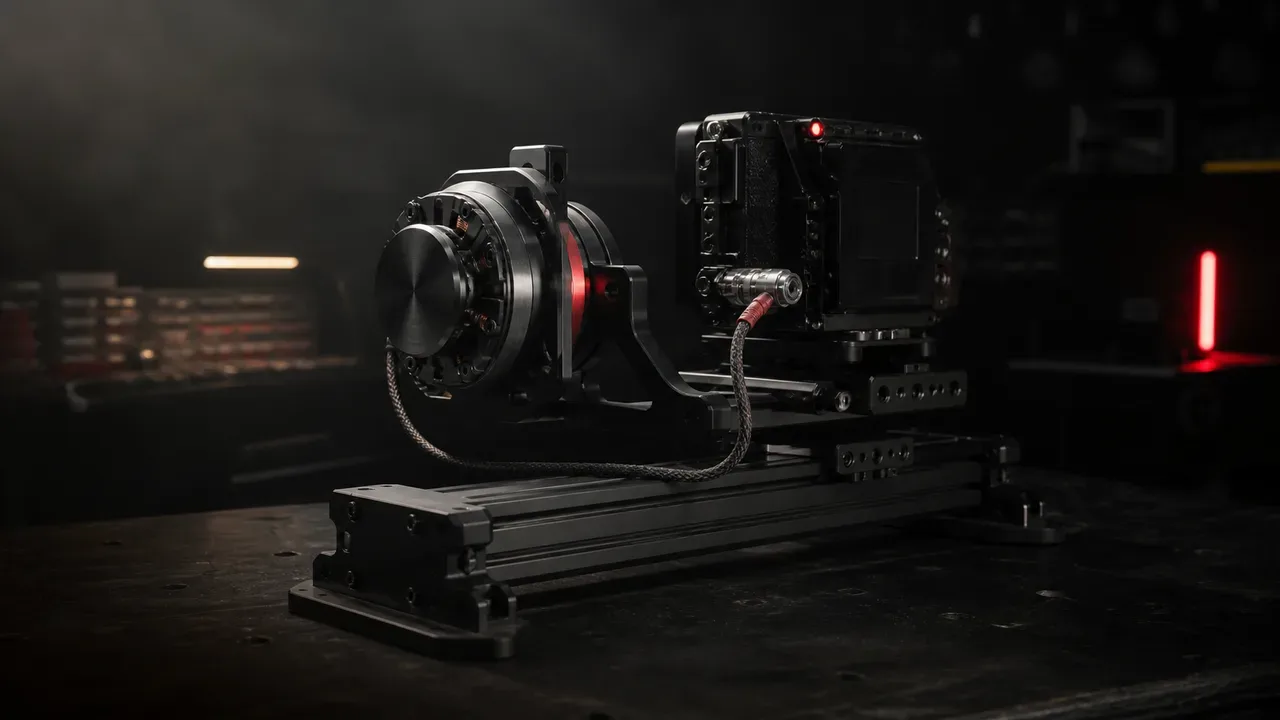

    Bancada mecatrônica com conjunto de gimbal de pitch dinâmico de 1 eixo para câmera de cinema e cabo de telemetria


    5. Como Funciona a Mecatrônica do Gimbal de Pitch de Eixo Único

    O gimbal de pitch de eixo único desacopla a linha óptica da atitude de voo por meio de motores direct-drive e sensoriamento magnético. Esse mecanismo entrega resposta angular imediata sem folgas mecânicas.

    A arquitetura mecatrônica integra componentes de padrão industrial:

    • Motores Brushless Direct-Drive: Empregam enrolamentos de alta impedância (10 Ω a 18 Ω) com estatores 24N22P. O projeto elimina o torque de retenção magnética (cogging torque), assegurando rotação angular contínua.
    • Encoders Magnéticos Absolutos (ams AS5048A): Oferecem resolução de 14 bits (16.384 posições por volta de 360°), atingindo precisão teórica de 0.022°. A leitura via barramento SPI dispensa calibração inicial de limite.
    • Isolamento Viscoelástico: A gaiola é sustentada por amortecedores de silicone Shore 35A a 45A com frequência de corte em 35 Hz. Isso atenua vibrações harmônicas de alta frequência, prevenindo distorções de rolling shutter.

    A tabela abaixo compara os dois modos operacionais em produções profissionais:

    Parâmetro OperacionalModo 1: Dual-Operator (DP Independente)Modo 2: Single-Operator (Automação do Piloto)
    Controle de EntradaFocus wheel ou joystick inercial via rádio de 2.4 GHz.Mixagem algorítmica no rádio ou firmware da controladora.
    Latência Fim-a-FimMenor que 12 ms com protocolo ExpressLRS 500 Hz.Menor que 2 ms processado localmente no microcontrolador.
    Monitoramento de ImagemLink de vídeo HD/4K de baixa latência para monitor do DP.Óculos FPV do piloto com OSD indicando ângulo de tilt.
    Algoritmo de RotaçãoControle manual suave com aceleração limitada a 180°/s^2.Modo Horizon Lock: α_cam = α_alvo + k_comp × θ_drone.
    Aplicação TípicaPlanos-sequência com transição da roda para o teto e cenário.Perseguições lineares em reta com veículo centralizado.

    6. Como Dimensionar Propulsão e Gerenciar o Regime Térmico de Baterias

    O trem de força exige hélices de alto passo com velocidade de ejeção superior à velocidade do drone para evitar estol de avanço. A alta demanda de corrente impõe limites térmicos para proteger as células químicas.

    O Pitch Speed teórico (V_pitch) calcula a velocidade máxima da coluna de ar:

    V_pitch = RPM × Pitch_polegadas × 0.001524 m/s

    Em cruzeiro a 150 km/h, o coeficiente de avanço de uma hélice 8x6 a 17.640 RPM atinge J = 0.697. Conforme ensaios de Deters & Selig (AIAA), esse ponto coincide com o pico de eficiência aerodinâmica (η ≈ 74%).

    A demanda elétrica em baterias LiPo 6S/8S gera queda de tensão pela Lei de Ohm:

    ΔV_IR = I_total × R_interna

    A tabela abaixo detalha o comportamento da bateria sob descarga de 320 A:

    Condição da Célula LiPoResistência por CélulaResistência Total do PackQueda de Tensão (ΔV_IR)Tensão sob Carga MáximaTensão por CélulaStatus Operacional
    Célula Nova (Graphene)1.2 mΩ8.2 mΩ2.62 V21.38 V3.56 VOperação Segura
    Célula Intermediária (30 ciclos)2.2 mΩ14.2 mΩ4.54 V19.46 V3.24 VAlerta de Tensão
    Célula Degradada (>60 ciclos)4.5 mΩ28.0 mΩ8.96 V15.04 V2.50 VDesarme por Subtensão

    A dissipação de calor por efeito Joule (P_termica = I^2 × R) dissipa até 750 W no pack sob correntes de 250 A. As células operam no limite térmico.

    Para manter a temperatura interna abaixo de 65 °C, a tomada contínua deve ser limitada entre 90 e 150 segundos. A equipe deve preservar 40% de margem residual de carga.

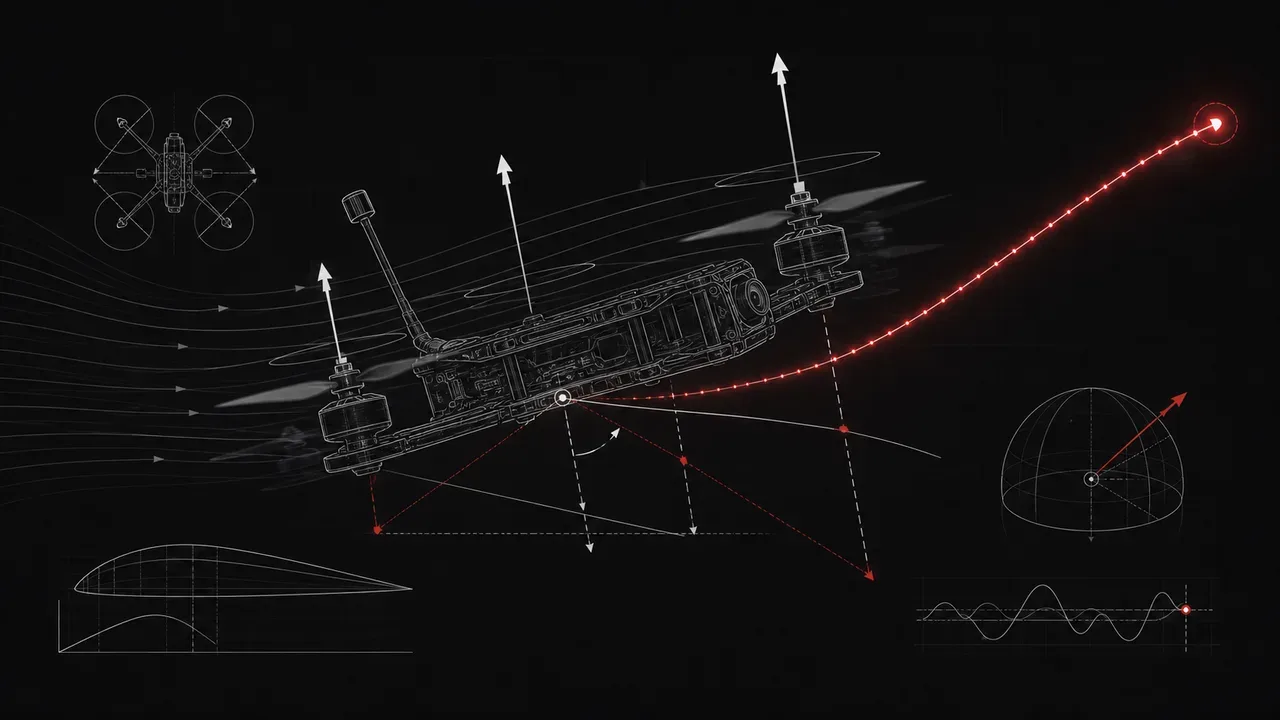

    Diagrama esquemático de fluxo aerodinâmico e vetor de trajetória tangencial de fuga no cinema FPV


    7. Quais São as Trajetórias Tangenciais e os Protocolos de Segurança em Pista

    O princípio de segurança fundamental em sets automotivos proíbe o alinhamento colinear direto atrás do veículo devido à disparidade de frenagem. As trajetórias devem ser sempre tangenciais com rotas de escape desobstruídas.

    A disparidade mecânica de desaceleração estabelece o risco físico crítico:

    • Supercarro (Freios Carbono-Cerâmica): Desacelera a 1.2 g a 1.6 g (a ≈ -13.7 m/s^2), parando de 150 a 0 km/h em 55 metros (2.6 s).
    • Drone FPV em Voo Nivelado: Desacelera a no máximo 0.7 g (a ≈ -6.8 m/s^2), exigindo 120 metros (6.0 s) até parar.
           PRINCÍPIO DO NÃO-ALINHAMENTO COLINEAR E TRAJETÓRIAS TANGENCIAIS

     [PROIBIDO - RISCO DE COLISÃO] PERSEGUIÇÃO COLINEAR DIRETA:
       [ Supercarro ] <==== (55 m de frenagem) ════ [ DRONE FPV ] (Necessita de 120 m)
                                                    ───> [ IMPACTO INEVITÁVEL ]

     [PADRÃO MAXVISION] TRAJETÓRIA TANGENCIAL LATERAL:
                                                         Linha de Fuga Positiva (+Z / Lateral)
                                                        ↗
                                Vetor de Tracking      /
                               ─────────────────────> /
       [ Supercarro ]         [ Linha de Voo do Drone ]
             │                          │
             │<────── Offset 3 a 5 m ──>│ (Faixa de Segurança Lateral Paralela)


    Os protocolos de segurança seguem as diretrizes da Society of Camera Operators (SOC Safety Bulletin #36):

    • Envelope de Afastamento Lateral (3 a 5 metros): O drone voa paralelo ao traçado do veículo em perspectiva de 3/4. Se o carro frear bruscamente, o drone passa livre pela lateral.
    • Manobra de Ultrapassagem Tangencial: O drone inicia acima e atrás a 170 km/h contra o carro a 150 km/h. Cruza a lateral na linha de cintura e ganha altitude à frente com compensação do gimbal.
    • Vetor de Fuga Primário (Climb & Divert): Em emergências, comande roll para fora da pista e throttle total. Ganhe altitude imediata acima de 15 metros.
    • Comunicação Full-Duplex em Tempo Real: Piloto, gimbalista, motorista e coordenador de segurança operam em canal contínuo com chamadas padronizadas de frenagem e aborto.

    8. Fontes Primárias Auditadas

    1. Anderson, John D. Jr. (McGraw-Hill): Fundamentals of Aerodynamics (6th Edition) — Equações de arrasto parasita, sustentação de asas finitas e potência requerida.
    2. Leishman, J. Gordon (Cambridge University Press): Principles of Helicopter Aerodynamics (2nd Edition) — Teoria de elemento de pá (BEMT), coeficiente de avanço e efeito solo dinâmico.
    3. SAE International: High-Performance Vehicle Aerodynamics and Downforce Structures — Caracterização de vórtices de esteira e downforce veicular.
    4. ams-OSRAM AG: AS5048A 14-Bit Rotary Magnetic Position Sensor Datasheet — Especificações de resolução de 14 bits e interface SPI.
    5. Society of Camera Operators & CSATF: Safety Guidelines for Aerial Camera Operations (Safety Bulletin #36) — Normas de segurança operacional em sets automotivos.
    6. Deters, R. W., & Selig, M. S. (AIAA): Performance of Small-Scale Low-Pitch and High-Pitch Propellers — Curvas de empuxo e eficiência propulsiva em alto avanço.
