Subamostragem de Croma, Profundidade de Cor e Quantização em Cinema Digital e VFX

A subamostragem de croma e a profundidade de cor definem a fronteira entre uma imagem cinematográfica flexível e um arquivo que quebra na pós-produção. Gravar em 4:2:0 ou 8-bit descarta até 75% da informação cromática e comprime a escada tonal em apenas 16,7 milhões de valores.

No monitor de set, o plano parece perfeito. Na ilha de edição, contudo, extrair chroma key ou expandir Log revela degraus visíveis, ruído e bordas serrilhadas.

O que é subamostragem de croma e por que o olho humano permite essa compressão?

A subamostragem de croma descarta resolução espacial das cores mantendo 100% dos detalhes de luminância da imagem. Essa economia explora a anatomia do sistema visual humano, que possui sensibilidade assimétrica entre brilho e matiz.

A retina humana abriga cerca de 120 milhões de bastonetes para luminância e apenas 6 a 7 milhões de cones para cor. O cérebro extrai nitidez e contornos quase exclusivamente pelo brilho (Y'), aceitando menor resolução nos canais de cor (Cb e Cr).

Para aplicar essa compressão, o sinal do sensor é convertido do espaço RGB para YCbCr por matrizes matemáticas oficiais.

No padrão HDTV ITU-R BT.709-6, o canal verde gera 71,52% da luma (Y' = 0.2126 × R' + 0.7152 × G' + 0.0722 × B').

No padrão UHDTV ITU-R BT.2020-2, a fórmula é atualizada para Y' = 0.2627 × R' + 0.6780 × G' + 0.0593 × B'.

Como ler a notação J:a:b (4:4:4 vs 4:2:2 vs 4:2:0)?

A notação J:a:b expressa a amostragem em uma matriz de 4 pixels por 2 linhas. O valor J indica a luminância (4 pixels), enquanto a e b definem as amostras de cor por linha.

• 4:4:4 (Sem Subamostragem): 4 amostras de cor na primeira linha e 4 na segunda linha. Cada pixel possui sinal próprio de luminância e crominância, preservando 100% da nitidez de cor original.

• 4:2:2 (Subamostragem Horizontal 2:1): 2 amostras de cor por linha. A resolução horizontal de cor cai para 50%, mas a vertical permanece em 100%, reduzindo o fluxo de dados em 33,3%.

• 4:2:0 (Subamostragem Horizontal e Vertical 2:1): 2 amostras de cor na linha superior e nenhuma na linha inferior (interpolada). O arquivo descarta 75% da informação de cor, economizando 50% de banda.

Por que 4:2:0 destrói o Chroma Key e a Composição em VFX?

Gravar telas verdes em 4:2:0 destrói o chroma key porque os extratores de máscara exigem bordas de cor nítidas para isolar o sujeito. Em 4K UHD gravado em 4:2:0, o canal de luminância possui 8,29 milhões de pixels, mas o de croma contém apenas 2,07 milhões de amostras.

O software de composição precisa calcular o recorte fino usando uma grade de cor quatro vezes menor que a imagem final. Esse descompasso gera falhas graves no resultado:

1. Bordas Serrilhadas (Staircasing): A silhueta do ator ganha blocos quadrados de 2×2 pixels. Aplicar desfoque na borda da máscara destrói o contorno natural e a nitidez.

2. Destruição de Detalhes Finos: Cabelos soltos, tecidos translúcidos e partículas medem frações de pixel. Em 4:2:0, a cor da tela verde funde-se ao pixel do sujeito, exigindo rotoscopia manual quadro a quadro.

3. Deslocamento de Croma (Chroma Siting): Codecs possuem geometrias diferentes (alinhamento à esquerda no H.264 e centralizado no H.265/AV1). Decodificadores incompatíveis provocam erro de 0,5 pixel, gerando franjas coloridas permanentes em áreas de alto contraste.

Profundidade de cor: quantos tons existem entre 8-bit, 10-bit e 12-bit?

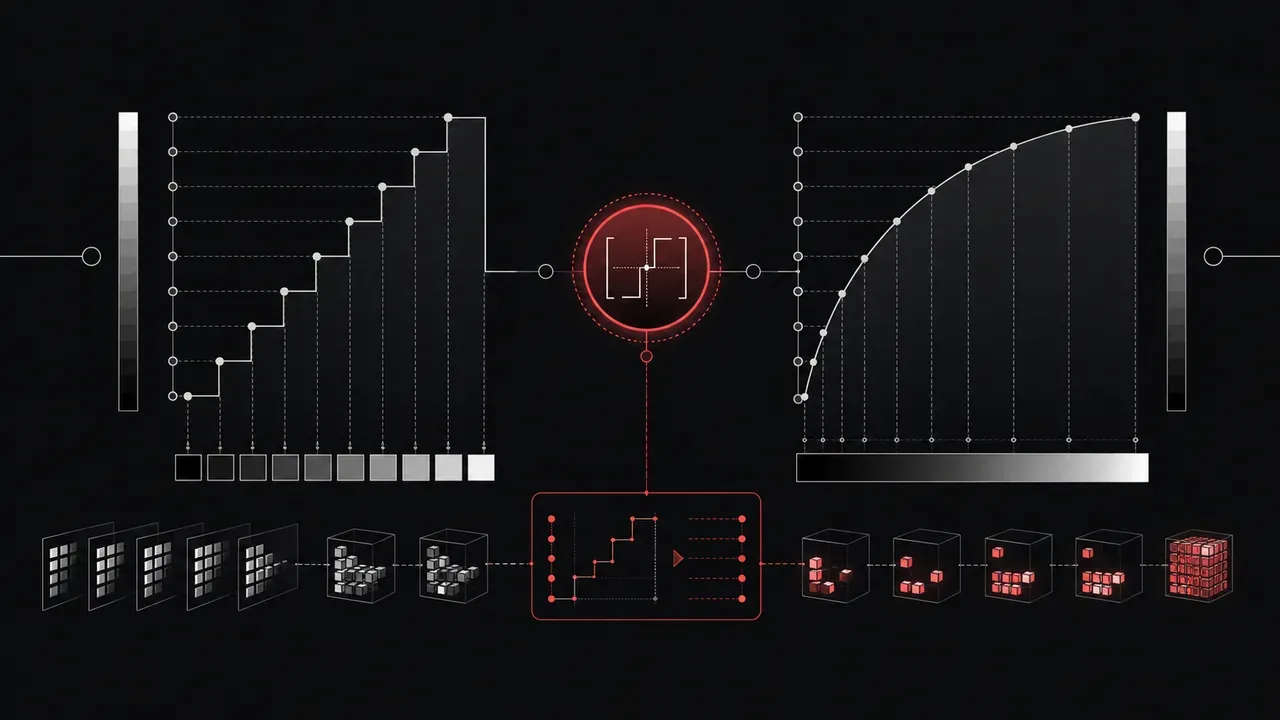

A profundidade de bits define a quantidade de níveis digitais usados para quantizar o sinal elétrico do sensor em cada canal de cor. O cálculo de passos possíveis é dado por Níveis = 2^N.

Em 8-bit, cada canal dispõe de 256 níveis (0 a 255), permitindo 16,77 milhões de combinações possíveis (256^3 = 16.777.216). Em 10-bit, o sistema salta para 1.024 níveis por canal, alcançando 1,07 bilhão de cores (precisão 64 vezes maior).

Formatos RAW de cinema operam em 12-bit, como Blackmagic RAW e Canon Cinema RAW Light. Com 4.096 níveis por canal, entregam 68,7 bilhões de cores.

Na pós-produção de efeitos visuais, arquivos OpenEXR em 16-bit half-float utilizam 65.536 níveis por canal, preservando precisão total sem truncamento.

Por que o Banding ocorre e como o Limiar de Barten explica o fenômeno?

O banding de quantização surge quando a distância matemática entre dois degraus adjacentes ultrapassa o limiar de sensibilidade de contraste do olho humano. Quando o degrau é perceptível, o cérebro enxerga faixas rígidas em gradientes suaves.

O modelo psicofísico de Peter Barten demonstra que a visão humana detecta variações relativas de luminância (ΔL / L) a partir de 0,5% a 0,8%.

Em sistemas de 8-bit, a diferença entre dois níveis adjacentes consecutivos representa um salto relativo de:

ΔL / L = (101 - 100) ÷ 100 = 1,0%

Como 1,0% excede o limiar humano de 0,5%, surgem faixas visíveis em céus, neblinas e paredes de estúdio.

Em 10-bit, o gradiente divide-se em passos quatro vezes menores (ΔL / L = 0,25%). As transições tornam-se imperceptíveis ao olho humano.

O colapso matemático de gravar curvas Log em 8-bit

Gravar curvas logarítmicas (Sony S-Log3, Canon C-Log, ARRI LogC4, Panasonic V-Log) em 8-bit destrói a integridade dos tons de pele e das sombras. As curvas Log redistribuem 14 a 17 stops de latitude de forma não linear entre os códigos disponíveis.

No Sony S-Log3 em 10-bit, o preto está no código 95 e o cinza médio de 18% no código 420. Ao gravar em 8-bit, essa faixa inteira de exposição fica restrita a apenas 81 valores de código discretos.

Na gradação de cor, esticar esses 81 valores para preencher a tela cria buracos no histograma da imagem.

O resultado visual é desastroso:

• Quebra de continuidade tonal nos rostos dos atores (skin tone tearing).

• Ruído de quantização manchado nas sombras.

• Impossibilidade de isolar matizes secundários com qualificadores HSL.

Regra de Ouro da Cinematografia: Nunca grave curvas Log em 8-bit. Em câmeras limitadas a 8-bit, use perfis Rec. 709 padrão ou perfis Cine-like (Sony Cine4, Canon Wide DR).

HDR e os padrões SMPTE ST 2084 (PQ) e ITU-R BT.2100 (HLG)

A masterização em High Dynamic Range exige 10-bit ou 12-bit para reproduzir picos de brilho entre 1.000 e 10.000 nits. Em faixas de luminância tão amplas, arquivos de 8-bit geram posterização imediata em qualquer monitor HDR.

A norma SMPTE ST 2084 (Perceptual Quantizer / PQ) utiliza uma curva projetada sobre o inverso exato do modelo de Barten. A especificação determina no mínimo 10-bit para 1.000 nits e 12-bit para 10.000 nits.

O padrão ITU-R BT.2100-2 (HLG) rege a transmissão televisiva HDR, proibindo 8-bit em emissoras de broadcast.

Vazão de dados, codecs e o gargalo do H.265 10-bit 4:2:2 na timeline

A taxa de transferência de um sinal de vídeo não-comprimido cresce proporcionalmente à resolução, à taxa de quadros e à profundidade de cor do arquivo. A equação matemática de largura de banda bruta é dada por:

Largura de Banda (Gbps) = (Largura × Altura × Frame Rate × Bits por Amostra × Fator de Subamostragem) ÷ 1.000.000.000

O Gargalo de Hardware do H.265 10-bit 4:2:2

Muitas câmeras gravam internamente em H.265 10-bit 4:2:2. No entanto, GPUs dedicadas populares (como a família Nvidia RTX 30 e 40) não possuem decodificador em silício para H.265 4:2:2 (apenas para 4:2:0).

Na timeline de edição, o processamento recai integralmente sobre a CPU, causando congelamentos e queda de quadros.

A solução técnica recomendada é criar proxies em Apple ProRes Proxy ou transcodificar os arquivos para Avid DNxHR HQX.

Matriz de Decisão: Qual Formato Escolher para Cada Etapa da Produção?

Para calibrar o pipeline da produção com precisão técnica e otimizar o fluxo, siga a árvore de decisão por etapa:

                      ÁRVORE DE DECISÃO TÉCNICA
                                  │
          ┌───────────────────────┴───────────────────────┐
          ▼                                               ▼
   Captação em Set                               Entrega / Master
          │                                               │
   Tem Chroma Key / VFX?                           Destino Final?
   ├── SIM  ──► 10/12-bit 4:2:2 ou 4:4:4 RAW      ├── Cinema HDR ──► ProRes 4444 XQ 12-bit
   └── NÃO                                         ├── Broadcast  ──► ProRes 422 HQ 10-bit
        │                                          └── Web/Social ──► H.264/H.265 8/10-bit 4:2:0
        Perfis Log (S-Log3, LogC)?
        ├── SIM  ──► 10-bit 4:2:2 Mínimo
        └── NÃO  ──► 8-bit Rec. 709 (Cine-like)

1. Captação de Filmes, Comerciais e Séries: Grave em 10-bit 4:2:2 Intraframe (ProRes 422 HQ, Sony XAVC-I) ou 12-bit RAW (BRAW, REDCODE, Cinema RAW Light). Garante amplitude tonal e correção de cor sem artefatos.

2. Captação para Efeitos Visuais (Green/Blue Screen): Exija no mínimo 10-bit 4:2:2 ou 12-bit 4:4:4 RAW. Nunca utilize codecs de consumo interframe em 4:2:0.

3. Master de Arquivo e Finalização: Finalize em Apple ProRes 4444 XQ (12-bit RGB) ou Avid DNxHR 444 em ACES ST 2065-1 ou Rec. 2020.

4. Distribuição Web e Redes Sociais: Exporte em H.264 ou H.265 8-bit/10-bit 4:2:0 Rec. 709. O encoder aplica dithering espacial para rebaixar a precisão sem criar bandas visíveis.

Fontes Primárias e Documentação Oficial

• ITU-R BT.601-7 Standard — Parâmetros de codificação de estúdio para televisão digital (espaço de cor SD e matrizes YCbCr).

• ITU-R BT.709-6 Standard — Valores de parâmetros para padrões de HDTV e matrizes de luminância.

• ITU-R BT.2020-2 Standard — Parâmetros para sistemas de Ultra Alta Definição (UHDTV, 10-bit e 12-bit).

• ITU-R BT.2100-2 Standard — Especificações de High Dynamic Range (HDR) com curvas PQ e HLG.

• SMPTE ST 2084:2014 Standard — High Dynamic Range Electro-Optical Transfer Function (PQ EOTF).

• SMPTE ST 2065-1 / ACES Central — Academy Color Encoding System (ACES) 16-bit half-float linear specification.

• Apple ProRes White Paper — Especificações matemáticas, taxas de dados e arquitetura dos codecs ProRes.

• Netflix Production Technology Requirements — Requisitos de captura de imagem e entrega para câmeras principais e VFX.

• Sony CineAlta X-OCN White Paper — Arquitetura de gravação 16-bit linear RAW comprimido da Sony.

• Blackmagic Design Developer & BRAW — Motor de cor YRGB 32-bit float e quantização Blackmagic RAW.

• Avid DNxHR Bandwidth Specifications — Arquitetura e taxas de dados dos codecs Avid DNxHR.
