O cabo coaxial SDI sustentou a transmissão de vídeo por quatro décadas. A chegada do 4K HDR e do 8K esgotou o limite físico das matrizes de roteamento banda base.
A migração para infraestruturas sobre redes IP tornou-se o padrão definitivo da indústria audiovisual. Duas arquiteturas dominam os projetos modernos: SMPTE ST 2110 e NDI 6.
Por que a transição de SDI para IP tornou-se mandatória
A infraestrutura SDI tradicional atingiu um gargalo de escala física inviável. Roteadores de matriz SDI 12G ocupam racks inteiros e pesam centenas de quilos em caminhões de transmissão externa (OB Vans).
Um sinal 4K UHD a 60 fps em 10-bit 4:2:2 exige aproximadamente 12 Gbps de largura de banda bruta. No modelo SDI, cada nova câmera requer cabos coaxiais dedicados e reentradas físicas na matriz.
A tecnologia IP substitui a comutação ponto a ponto por pacotes Ethernet multiplexados em fibra óptica. Um único cabo óptico QSFP28 de 100 Gbps substitui dezenas de conexões coaxiais pesadas.
A flexibilidade de software permite reconfigurar estúdios dinamicamente. Equipamentos remotos recebem e transmitem sinais sob demanda sem trocas de cabeamento físico.
SDI Tradicional:
[Câmera] --(Cabo Coaxial 12G dedicado)--> [Matriz SDI Física 256x256] --(Cabo Dedicado)--> [Switcher de Produção]
Infraestrutura IP:
[Câmeras / Fontes] --(Fibra 25G/100G)--> [Switch Ethernet Spine-Leaf] <--(Fibra 100G)--> [Destinos / Switchers / Multiviewers]
A arquitetura SMPTE ST 2110 e a desagregação de essências elementares
O SMPTE ST 2110 funciona separando completamente vídeo ativo, canais de áudio e metadados em fluxos de rede autônomos. Diferente do SDI e de formatos encapsulados, não há multiplexação rígida de dados.
A suíte de padrões mantida pela SMPTE (Society of Motion Picture and Television Engineers) define cada camada de transporte:
- SMPTE ST 2110-10: Estabelece o modelo de sincronização e encapsulamento RTP/UDP baseado no relógio global PTP.
- SMPTE ST 2110-20: Transporta vídeo ativo não-comprimido em YCbCr 4:2:2 10-bit, 4:4:4 12-bit ou RGB, descartando intervalos de apagamento (blanking).
- SMPTE ST 2110-21: Define o espaçamento temporal e o ritmo de pacotes RTP (Narrow Type N, Narrow Linear NL e Wide W).
- SMPTE ST 2110-30: Transporta áudio linear não-comprimido baseado na norma AES67 da Audio Engineering Society, permitindo roteamento canal por canal.
- SMPTE ST 2110-40: Empacota timecode SMPTE ST 12-1, legendas CEA-708 e gatilhos de automação SCTE-104 em fluxos sincronizados.
A grande vantagem técnica da desagregação é o processamento cirúrgico. Um console de áudio assina apenas os fluxos ST 2110-30 de que precisa, sem consumir dezenas de gigabits de vídeo.
Fluxo Desagregado SMPTE ST 2110:
[Fonte Câmera]
│
├──> ST 2110-20 (Vídeo Ativo 10-bit 4:2:2) ──────> [Switch Spine-Leaf] ──> [Switcher de Vídeo]
├──> ST 2110-30 (Áudio PCM / AES67) ──────────────> [Switch Spine-Leaf] ──> [Console de Áudio]
└──> ST 2110-40 (Metadados / Timecode / ANC) ────> [Switch Spine-Leaf] ──> [Servidor de Grafismo]
Sincronismo temporal: PTP IEEE 1588 e SMPTE ST 2059
O SMPTE ST 2110 não transmite pulsos analógicos de sincronismo (Blackburst ou Tri-Level Sync). O alinhamento de fase de pixel ocorre via PTP IEEE 1588-2008, parametrizado pelo perfil SMPTE ST 2059-2.
O sistema utiliza geradores PTP Grandmaster travados em satélites GNSS/GPS. O protocolo distribui carimbos de tempo com precisão de sub-microsegundos (inferior a 1 µs) através da rede.
Para eliminar o jitter introduzido pelo tráfego de dados, os switches atuam como PTP Boundary Clocks. Eles recalculam os atrasos de encaminhamento em cada porta física.
O carimbo de tempo RTP associado à época SMPTE (1º de janeiro de 1970 às 00:00:00 TAI) garante que vídeo e áudio trafeguem por caminhos distintos e se recombinem no destino em fase perfeita.
Descoberta e roteamento aberto com AMWA NMOS
O padrão ST 2110 cobre apenas o plano de dados da mídia. O plano de controle, gerenciamento e roteamento é padronizado pelas especificações de software da AMWA (Advanced Media Workflow Association).
A arquitetura NMOS (Networked Media Open Specifications) provê interoperabilidade aberta entre equipamentos de diferentes fabricantes através de APIs REST e WebSockets:
- AMWA NMOS IS-04: Registra nós, dispositivos, emissores e receptores em um servidor central de registro.
- AMWA NMOS IS-05: Gerencia a negociação de parâmetros SDP (Session Description Protocol) e executa conexões via JSON.
- AMWA NMOS IS-08: Permite remapear e agrupar canais de áudio individuais antes da transmissão na rede.
- AMWA NMOS BCP-003: Aplica criptografia TLS e controle de acesso baseado em tokens OAuth 2.0 aos endpoints da rede.
Sem o NMOS, a conexão de emissores e receptores exigiria o upload manual de arquivos SDP texto em cada terminal. O ecossistema NMOS viabiliza painéis de roteamento virtual unificados.
NDI 6: A evolução do ecossistema de alta eficiência e o suporte a 10-bit HDR
O NDI (Network Device Interface), desenvolvido pela NewTek e mantido pelo NDI Group / Vizrt, adota a premissa de máxima eficiência operacional sobre redes de TI padrão.

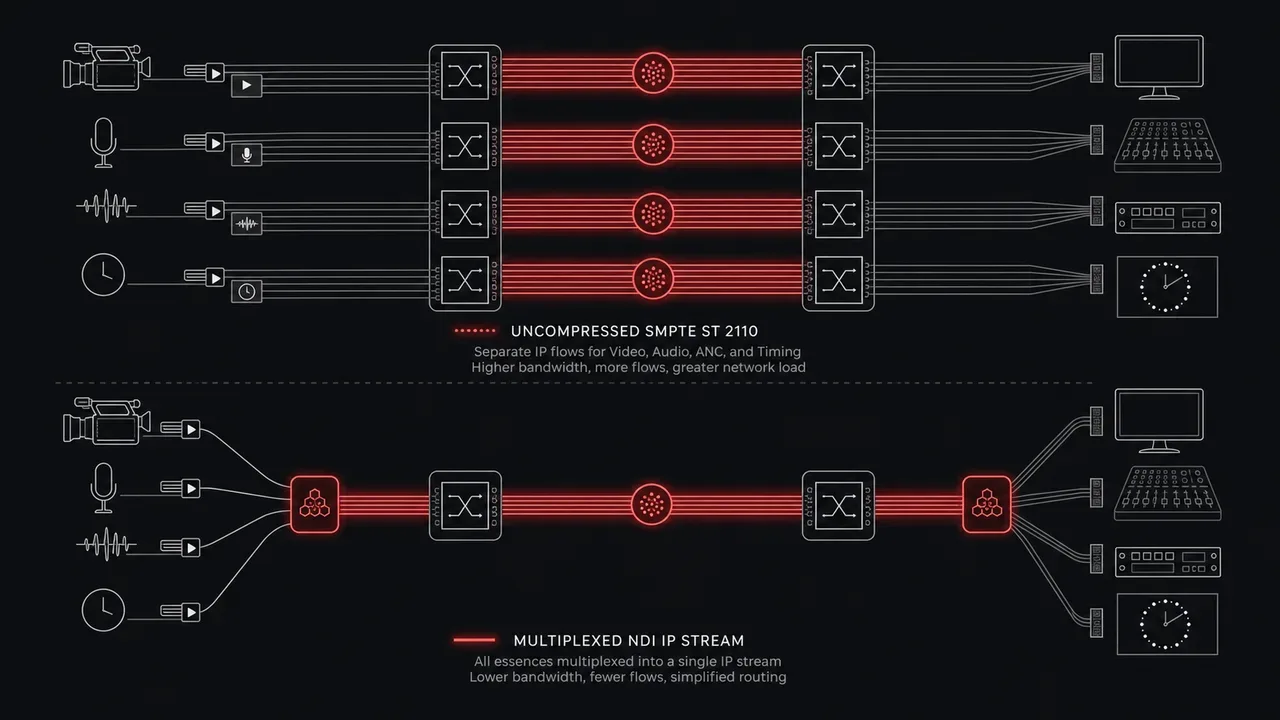

Diferente da desagregação do ST 2110, o NDI multiplexa vídeo, áudio multicanal, dados auxiliares e canal de retorno (tally e controle PTZ) dentro de uma única conexão de transporte IP.
A especificação NDI 6 introduz saltos técnicos substanciais para produção profissional:
- Nativo 10-bit HDR: Suporta curvas PQ (ST 2084) e HLG (BT.2100) com espaço de cor BT.2020, superando o teto histórico de 8-bit SDR.
- NDI High Bandwidth (SpeedHQ): Codec intra-frame baseado em DCT com amostragem 4:2:2 e latência de ~1 frame (~16 ms a 60 fps).
- NDI|HX3: Perfil de compressão baseado em H.264, HEVC e AV1 com GOP curto e latência de 1 a 2 frames.
- NDI WAN Bridge: Roteamento nativo de fluxos criptografados através de redes WAN e internet pública sem VPNs complexas.
Estrutura do Pacote Multiplexado NDI 6:
┌────────────────────────────────────────────────────────────────────────┐
│ Cabeçalho NDI | Vídeo (SpeedHQ / HX3 10-bit) | Áudio PCM | Tally / PTZ │
└────────────────────────────────────────────────────────────────────────┘
A descoberta de dispositivos no NDI ocorre de forma automática. Em redes locais de Camada 2 (Layer 2), o protocolo utiliza mDNS / Bonjour. Em redes corporativas roteadas (Layer 3), o NDI Discovery Server centraliza as tabelas de nós via endereçamento IP direto.
Duelo dos números: Largura de banda e latência de processamento
A escolha entre SMPTE ST 2110 e NDI 6 determina a carga de tráfego que os switches e enlaces de fibra óptica precisam suportar.
A taxa de bits do vídeo não-comprimido no SMPTE ST 2110-20 é dada pela multiplicação direta da matriz de pixels ativos pela taxa de quadros e profundidade de bits:
Bitrate_ST2110 = Largura × Altura × Taxa_Quadros × Fator_Croma × Bits_por_Amostra
Para um sinal 1080p60 em YCbCr 4:2:2 10-bit (Fator_Croma = 2 amostras por pixel):
Bitrate_1080p60_Uncompressed = 1920 × 1080 × 60 × 2 × 10 ≈ 2.488 Gbps
Para um sinal 4K UHD (3840×2160) a 60 fps em 10-bit 4:2:2:
Bitrate_4K60_Uncompressed = 3840 × 2160 × 60 × 2 × 10 ≈ 9.953 Gbps
Com o overhead de cabeçalhos RTP, UDP, IP e Ethernet, cada câmera 4K ST 2110 exige cerca de 12 Gbps de largura de banda contínua.
| Parâmetro Técnico | SMPTE ST 2110 | NDI 6 High Bandwidth | NDI|HX3 | |---|---|---|---| | Compressão de Vídeo | Não-comprimido (ST 2110-20) / JPEG XS (ST 2110-22) | Intra-frame SpeedHQ (DCT) | Short-GOP H.264 / HEVC / AV1 | | Profundidade de Cor | 10-bit / 12-bit / 16-bit | 8-bit / 10-bit HDR (PQ/HLG) | 8-bit / 10-bit HDR | | Amostragem de Croma | 4:2:2 / 4:4:4 / RGB | 4:2:2 (YUV) | 4:2:0 / 4:2:2 | | Bitrate em 1080p60 | ~3.0 Gbps (com overhead) | ~125 – 150 Mbps | ~50 – 80 Mbps | | Bitrate em 4K60 UHD | ~12.0 Gbps (com overhead) | ~250 – 350 Mbps | ~100 – 150 Mbps | | Latência Típica (Glass-to-Glass) | Sub-milissegundo (<1 ms / nível de linhas) | ~1 frame (~16.6 ms a 60 fps) | 1 a 2 frames (~25 – 40 ms) | | Mecanismo de Sincronismo | PTP IEEE 1588 / ST 2059-2 (hardware sub-µs) | NTP / Monotonic OS Clock | NTP / Monotonic OS Clock | | Topologia de Rede Exigida | Spine-Leaf 25G/100G/400G com PTP Boundary Clock | Ethernet Gerenciada 1G/10G | Ethernet Gerenciada 1GbE | | Redundância de Rede | SMPTE ST 2022-7 (Hitless Seamless Protection) | LACP / NIC Teaming / failover | LACP / failover de aplicação |
Engenharia de redes: Arquitetura física, switches e tráfego multicast
Projetar uma rede para SMPTE ST 2110 exige uma topologia de data center de altíssima performance. Redes de broadcast adotam a arquitetura Spine-Leaf L3 baseada em protocolos de roteamento dinâmico como BGP ou OSPF.
O transporte de fluxos ST 2110 utiliza IP Multicast com protocolo IGMPv3 e roteamento PIM-SSM (Protocol Independent Multicast - Source-Specific Multicast). Cada fluxo de vídeo recebe um endereço de grupo multicast exclusivo.
A redundância é garantida pelo SMPTE ST 2022-7. Dois switches Spine-Leaf independentes operam em redes fisicamente isoladas (Rede Vermelha e Rede Azul). Os receptores recebem os dois fluxos idênticos pacote por pacote e descartam duplicatas sem perder um único bit se um cabo for rompido.
Arquitetura de Alta Disponibilidade SMPTE ST 2022-7:
┌──> [Switch Leaf A - Rede Vermelha] ──> [Switch Spine A] ──┐
[Transmissor Câmera] ├──> [Receptor Hitless]
└──> [Switch Leaf B - Rede Azul] ─────> [Switch Spine B] ──┘
Para o ecossistema NDI 6, os requisitos físicos são muito mais brandos. Redes corporativas com switches Gigabit e 10GbE gerenciados atendem múltiplos canais de vídeo simultâneos.
As melhores práticas de rede para NDI incluem:
- Habilitar IGMP Snooping e um IGMP Querier dedicado quando operando em multicast.
- Configurar políticas de QoS (Quality of Service) priorizando DSCP para pacotes de vídeo NDI.
- Desabilitar funções de economia de energia Ethernet (EEE - Green Ethernet), que inserem jitter e perdas de pacote.
- Utilizar VLANs isoladas para separar o tráfego de produção audiovisual do tráfego corporativo de dados.
Guia de decisão: Quando especificar SMPTE ST 2110 ou NDI 6
A escolha tecnológica entre ST 2110 e NDI 6 não é uma disputa de marcas, mas uma equação de engenharia de sistemas envolvendo latência, infraestrutura física, orçamento e complexidade da equipe.
Árvore de Decisão Técnica:
1. Requer latência estrita sub-milissegundo para painéis LED ICVFX ou retorno de apresentador em tempo real?
├── SIM ──> Especifique SMPTE ST 2110 (com switches Spine-Leaf 100G e PTP ST 2059-2).
└── NÃO ──> Prossiga para o passo 2.
2. A produção exige desagregação de centenas de canais de áudio PCM independentes e conformidade aberta multivendor?
├── SIM ──> Especifique SMPTE ST 2110 com AMWA NMOS (IS-04/IS-05/IS-08).
└── NÃO ──> Prossiga para o passo 3.
3. O projeto roda sobre infraestrutura Ethernet 1GbE/10GbE existente e utiliza switchers em software (vMix, OBS, TriCaster)?
└── SIM ──> Especifique NDI 6 (aproveitando SpeedHQ/HX3 e suporte a 10-bit HDR).
Casos onde o SMPTE ST 2110 é mandatório
- Grandes Emissoras de Televisão e Master Control: Estúdios nacionais com centenas de fontes simultâneas onde roteamento aberto e redundância ST 2022-7 são exigências contratuais.
- Caminhões de Transmissão Externa (OB Vans 4K HDR): Unidades móveis de grande porte para transmissões esportivas de alto nível (futebol, automobilismo, olimpíadas).
- Produção Virtual e Volumes LED (ICVFX): Ambientes com Unreal Engine onde o atraso de vídeo (genlock de câmera para telão LED) precisa ser inferior a 1 ms para evitar desfasamento de paralaxe.
Casos onde o NDI 6 é a escolha mais eficiente
- Estúdios Corporativos, Transmissões Executivas e Podcasts: Empresas que necessitam de produção multicâmera profissional sem investir milhões em infraestrutura de TI dedicada.
- Igrejas e Templos (Houses of Worship): Ambientes com múltiplos telões, projetores e câmeras PTZ conectadas via cabos de rede Cat6 convencionais.
- Arenas de E-sports e Streaming de Games: Ambientes onde dezenas de computadores enviam suas saídas de vídeo diretamente pela rede via NDI Screen Capture sem placas de captura físicas em cada máquina.
- Instituições de Ensino e Ambientes Híbridos: Integração direta com sistemas Zoom Rooms, Microsoft Teams e plataformas de captura de aulas.
A convergência híbrida: O Core em ST 2110 e a Borda em NDI 6
As maiores instalações audiovisuais do mundo não operam de forma isolada em um único protocolo. O padrão moderno de arquitetura é o modelo Híbrido em Duas Camadas:
- Núcleo de Produção (Core): SMPTE ST 2110 não-comprimido rodando no estúdio principal, switches Spine-Leaf de 100GbE, switcher de corte principal e consoles de áudio com redundância ST 2022-7.
- Camada de Borda e Distribuição (Edge): Gateways bidirecionais de hardware (como conversores de sinal e placas de I/O) convertem sinais ST 2110 em fluxos NDI 6 para alimentar monitores de referência, redações de jornalismo, estações de corte secundárias e links de internet pública via NDI Bridge.
Essa arquitetura preserva a fidelidade visual e a latência zero no estúdio de gravação principal, ao mesmo tempo em que aproveita a economia e a versatilidade do NDI em toda a periferia da emissora.
Perguntas frequentes sobre infraestruturas IP audiovisuais
O NDI 6 pode substituir totalmente o SMPTE ST 2110 em uma grande emissora?
Não totalmente no núcleo de produção crítico. O ST 2110 oferece desagregação nativa de essências (vídeo, áudio multicanal e metadados independentes), latência sub-milissegundo pura e redundância hitless ST 2022-7 sem perdas. O NDI 6 é excelente para distribuição, monitoração, redação e estúdios secundários, mas não substitui a precisão em nível de linha do ST 2110 no master control.
O NDI 6 suporta HDR de 10-bit na prática?
Sim. A especificação NDI 6 introduziu suporte oficial a fluxos de vídeo em 10-bit nas curvas PQ (ST 2084) e HLG (BT.2100) com gamut BT.2020. Isso permite capturar e transmitir câmeras profissionais HDR sem truncamento de faixa dinâmica ou posterização de cores.
Qual switch de rede é necessário para rodar SMPTE ST 2110?
O ST 2110 exige switches corporativos de data center gerenciados de Camada 3 (como Cisco Nexus 9000 ou Arista 7050X) com portas de 25G, 100G ou 400G, suporte a hardware PTP Boundary Clock (IEEE 1588-2008 / ST 2059-2), IGMPv3 e roteamento multicast PIM-SSM.
É possível converter sinais entre SMPTE ST 2110 e NDI 6?
Sim. Existem gateways de hardware dedicados e placas de captura de fabricantes como AJA, Kiloview e Magewell que recebem fluxos ST 2110 via fibra óptica e os convertem em fluxos NDI 6 na rede local em tempo real, viabilizando arquiteturas híbridas eficientes.
