A proteção contra colapso elétrico em Cinelifters de cinema exige desacoplamento ativo entre baterias paralelas. Uma falha interna em qualquer célula descarrega centenas de ampères na unidade danificada. O resultado imediato é fuga térmica, fogo e queda catastrófica.
Em plataformas coaxiais X8 transportando câmeras pesadas de cinema (RED V-Raptor, ARRI Alexa Mini LF), a redundância não aceita cabos Y simples. Diodos Schottky dissipam calor excessivo e derrubam a tensão sob correntes nominais de 100 A a 200 A.
A solução definitiva é o Diodo Ideal com transistores N-Channel Power MOSFET e controladores ORing dedicados. Essa arquitetura elimina o retorno destrutivo de corrente (back-feeding). Ela reduz perdas térmicas em 85% e viabiliza a partição de barramento elétrico.
O perigo da ligação paralela direta em baterias de alta potência
A ligação direta de baterias em paralelo cria um circuito bidirecional desprotegido. As correntes se dividem igualmente no início, mas qualquer assimetria de impedância gera correntes cruzadas destrutivas.
Se uma célula 8S (33.6 V) ou 12S (50.4 V) colapsar em voo, a tensão cai bruscamente. Sem isolamento, a bateria íntegra descarrega potência máxima na unidade em curto.
Esse evento provoca fuga térmica violenta (thermal runaway). Ele funde trilhas de cobre na placa de distribuição e desliga os ESCs em pleno ar.
A queda de tensão afeta a estabilidade giroscópica da controladora. Os motores perdem rotação e a aeronave perde sustentação imediatamente.
| Parâmetro de Operação | Ligação Paralela Direta | Diodos Schottky Passivos | Diodos Ideais (MOSFET + ORing) |
|---|---|---|---|
Queda de Tensão Típica (ΔV) | 0 mV (sem perdas adicionais) | 550 mV a 750 mV | 20 mV a 80 mV |
| Dissipação Térmica a 100 A | 0 W (risco de curto total) | 65.0 W por canal | 8.0 W por canal |
| Proteção contra Back-Feeding | Nula (curto bidirecional) | Passiva (baixa corrente reversa) | Ativa (corte em < 0.5 µs) |
| Impacto no Peso da Aeronave | Zero (apenas cabos) | Alto (dissipadores de alumínio >350 g) | Mínimo (PCB compacta SMD) |
| Suporte a Hot-Swap em Set | Inseguro (centelhamento destrutivo) | Sim (com perda de eficiência) | Sim (comutação suave integrada) |
Termodinâmica e perdas: diodo Schottky versus diodo ideal
O diodo Schottky dissipa potência proporcional à sua tensão direta de junção (V_f). Em contraste, o diodo ideal opera sob regime puramente ôhmico do MOSFET (R_DS(on)).
As equações fundamentais de perda térmica demonstram essa disparidade física:
P_perda_schottky = V_f × I_carga
P_perda_mosfet = I_carga^2 × R_DS(on)
Em um Cinelifter X8 a 100 A sob barramento 12S (50.4 V pico), um diodo Schottky com V_f = 0.65 V dissipa:
P_schottky = 0.65 V × 100 A = 65.0 W
Em pico de aceleração vertical a 220 A, a perda térmica atinge 165.0 W por ramo. Esse calor acumulado dentro do chassi de fibra de carbono aquece a eletrônica sensível.
Ao usar dois MOSFETs N-Channel em paralelo com R_DS(on) = 0.8 mΩ a 80 °C:
P_mosfet = (100 A)^2 × 0.0008 Ω = 8.0 W
ΔV_mosfet = 100 A × 0.0008 Ω = 0.08 V = 80 mV
A economia de potência útil ultrapassa 87%. O sistema dispensa dissipadores pesados de alumínio e preserva a tensão de pico para os motores.

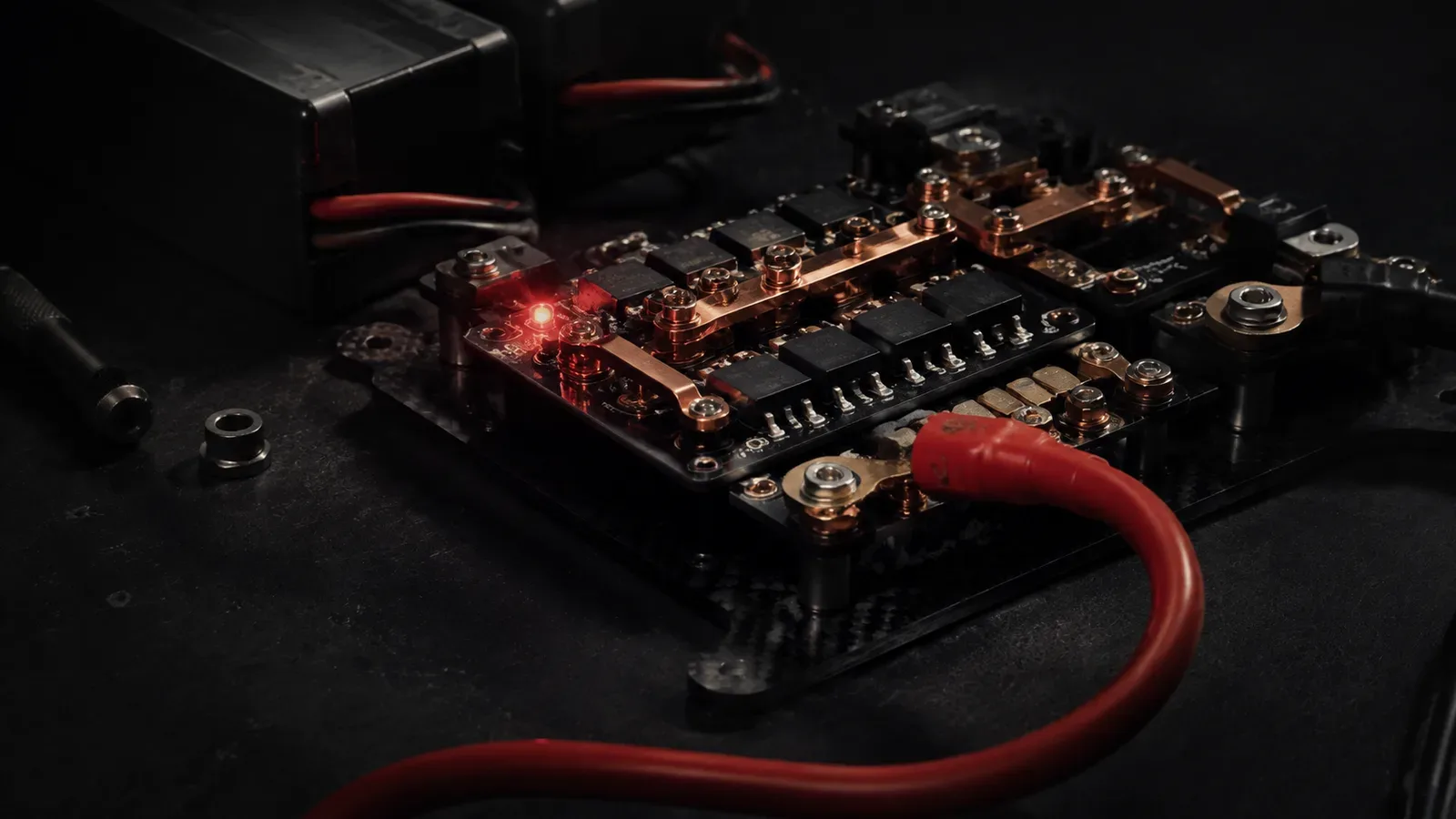

O layout da PCB utiliza planos térmicos de cobre de 4 oz. Isso distribui o calor residual diretamente na estrutura com resistência térmica junção-ambiente mínima.
Microarquitetura dos controladores ORing e bloqueio reverso
O controlador de diodo ideal aciona o gate do MOSFET N-Channel com bomba de carga interna (charge pump).
Circuitos canônicos incluem o controlador Analog Devices LTC4357 e os CIs Texas Instruments LM5050-1 e Texas Instruments TPS2410.
Como o transistor fica no lado alto (high-side switch), a tensão no gate precisa superar a fonte (V_SOURCE) em 10 V a 12 V:
V_GATE = V_SOURCE + V_CP
Em correntes baixas (abaixo de 15 A), o controlador modula linearmente a condução. Ele mantém uma queda constante de 20 mV a 30 mV entre dreno e fonte, evitando oscilações de gate (chattering).
O núcleo de segurança é o comparador de corrente reversa ultrarrápido. Ele monitora continuamente a diferença de potencial entre a entrada (IN) e a saída (OUT).
Quando V_OUT supera V_IN, indicando retorno de corrente:
- O comparador interno detecta a inversão em menos de 30 ns.
- O driver descarrega o gate com corrente de pull-down de até 2.2 A.
- O MOSFET desliga em
t_off ≤ 0.3 µs a 0.5 µs.
Esse corte em sub-microssegundo impede transientes destrutivos no barramento. A teoria completa e topologias de paralelismo constam no Texas Instruments SLVA600 Application Report.

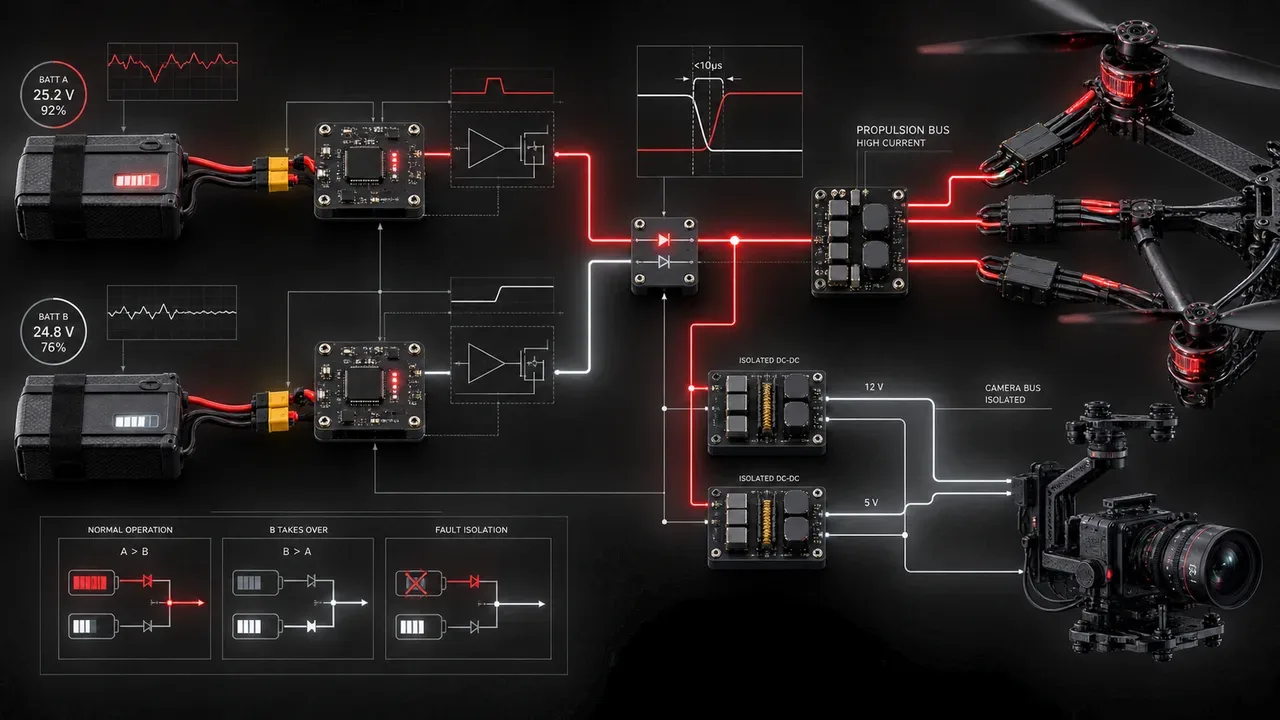

Arquitetura split-bus: segregando propulsão e aviônica de cinema
O ruído elétrico dos motores e a BEMF dos ESCs podem injetar interferências eletromagnéticas na imagem e na aviônica. A arquitetura de barramento segregado (split-bus architecture) divide fisicamente os domínios de potência.
Essa topologia estrutura o drone em dois sistemas independentes:
-
Barramento de Propulsão de Alta Corrente (High-Power Bus):
- Alimenta os 8 motores do arranjo coaxial X8 via ESCs industriais.
- Suporta picos contínuos de 150 A a 300 A.
- Utiliza diodos TVS bidirecionais de 5.000 W para conter transientes indutivos em desacelerações.
-
Barramento Aviônico e de Câmera (Isolated Sensitive Bus):
- Alimenta controladora, rádio ELRS, DJI O4 Pro, gimbal, follow focus e a câmera RED/ARRI.
- Recebe energia via estágio secundário de diodos ideais com bateria auxiliar de 4S/6S.
- Emprega conversores DC-DC isolados com filtros LC de modo comum, mantendo ripple abaixo de 15 mV.
Padrões de fontes redundantes e barramento são detalhados na ArduPilot Power Architecture e na PX4 Battery Architecture.
[Bateria Primária 12S] ---> [Diodo Ideal 1 (LTC4357)] ---\
+---> [Barramento Comum 50.4V] ---> [ESCs X8 Propulsão]
[Bateria Secundária 12S] -> [Diodo Ideal 2 (LTC4357)] ---/ |
v
[Estágio DC-DC Isolado LC]
|
v
[Barramento Aviônico 24V/12V] ---> [RED / ARRI / O4 Pro / FC]
^
|
[Pack Auxiliar Backup] ---> [Diodo Ideal 3 (Prioritário)] ------------/
Essa separação galvânica elimina linhas de interferência na gravação de vídeo. Ela protege os circuitos digitais contra quedas de tensão causadas por rajadas de vento.
Hot-swap em set e balanceamento dinâmico de baterias
O diodo ideal opera como seletor automático de tensão contínua sem interrupção. A bateria de maior tensão assume a carga até que sua descarga iguale a da unidade adjacente.
Esse processo elimina centelhamentos e correntes descontroladas de equalização durante o hot-swap. O operador substitui baterias sem desligar a câmera de cinema.
O sistema de gravação continua ativo no set sem exigir reinicialização do sistema operacional da câmera. Isso economiza minutos valiosos em produções comerciais de alto custo.
Para conter a corrente de inserção (inrush current) nos capacitores dos ESCs, o sistema integra:
- Conectores anti-faísca com resistor integrado (XT90-S ou AS150).
- Circuitos de partida suave (soft-start) com rampa de subida controlada no gate.
- Banco de capacitores de ultra-baixo ESR (mínimo de
3.300 µF / 63 V).
Monitoramento por telemetria e segurança operacional
O controle de redundância exige leitura individualizada de cada ramo em tempo real. Cada canal conta com sensores de corrente Hall isolados (Allegro ACS772), enviando dados via DroneCAN.
A taxa de amostragem de 50 Hz permite identificar anomalias elétricas antes que afetem a estabilidade mecânica.
O firmware de voo aplica regras estritas de segurança:
- Alerta de Assimetria de Corrente: Emite alerta visual no OSD e telemetria acústica se a corrente divergir mais de 30% em voo pairado.
- Alerta de Queda de Tensão Diferencial: Sinaliza desequilíbrio prematuro de células antes do ponto crítico de descarga.
- Frenagem Dinâmica e Grampeamento de Tensão: O diodo ideal bloqueia corrente reversa para as baterias. Frenagens bruscas exigem supressores TVS no barramento dos motores para proteger os transistores dos ESCs.
Com essa arquitetura, a produtora atinge confiabilidade aeroespacial em tomadas aéreas complexas, protegendo a equipe e o equipamento.
Perguntas Frequentes
Por que não posso ligar duas baterias LiPo com cabo Y no Cinelifter?
A ligação direta em Y cria um circuito bidirecional desprotegido. Se uma bateria sofrer curto-circuito em uma célula, a bateria saudável descarregará centenas de ampères na danificada, causando colapso imediato de tensão, incêndio e queda.
Qual é a diferença entre um diodo Schottky e um diodo ideal?
O diodo Schottky é um componente passivo com queda de 0.55 V a 0.75 V, dissipando até 140 W a 100 A. O diodo ideal usa transistor MOSFET N-Channel com resistência abaixo de 1 mΩ, reduzindo a queda para menos de 80 mV e a perda para apenas 8 W.
Como o controlador ORing impede o retorno de corrente em falhas?
O controlador monitora a diferença de potencial na entrada e saída por comparador ultrarrápido. Ao detectar inversão (V_OUT > V_IN), descarrega o gate do MOSFET em menos de 0.5 microssegundos, bloqueando o fluxo reverso antes do colapso do barramento.
O que acontece ao conectar baterias com tensões diferentes com diodos ideais?
A bateria de maior tensão fornece toda a corrente inicial. O diodo ideal da menor tensão fica desligado, impedindo recarga reversa. Quando as tensões se igualam pelo consumo, ambas passam a dividir a corrente de forma proporcional.
O que é a arquitetura split-bus em drones de cinema?
É a separação física entre o barramento de alta potência dos motores e o barramento isolado da aviônica e da câmera. Isso impede que o ruído elétrico e picos indutivos dos motores afetem o vídeo, a controladora e a câmera de cinema.
