    Shutter Angle vs. Shutter Speed no Cinema: Física do Motion Blur e Genlock

    Guia técnico sobre Shutter Angle e Shutter Speed no cinema digital: física do obturador rotativo, regra dos 180°, rampas de velocidade e genlock em ICVFX.

    2026-08-1716 minEquipe MaxVision
    CLIP_001 · DJI O4FPV · 4K · 60FPS
    AUDIOVISUAL · 2026.08.17

    A cadência orgânica de um filme cinematográfico não depende apenas da taxa de 24 quadros por segundo: ela é governada pela relação temporal exata entre o tempo de exposição e o intervalo de avanço do quadro. Enquanto a fotografia estática e o vídeo comercial tradicional costumam expressar a exposição em frações de segundo (Shutter Speed como 1/50s ou 1/120s), o cinema de alta performance — de sistemas clássicos de película a sensores digitais em câmeras como RED V-RAPTOR [X], Blackmagic URSA Cine e sistemas de cinema digital ARRI — opera fundamentalmente sob o conceito de Ângulo de Obturador (Shutter Angle), alicerçado na clássica Regra dos 180 Graus.

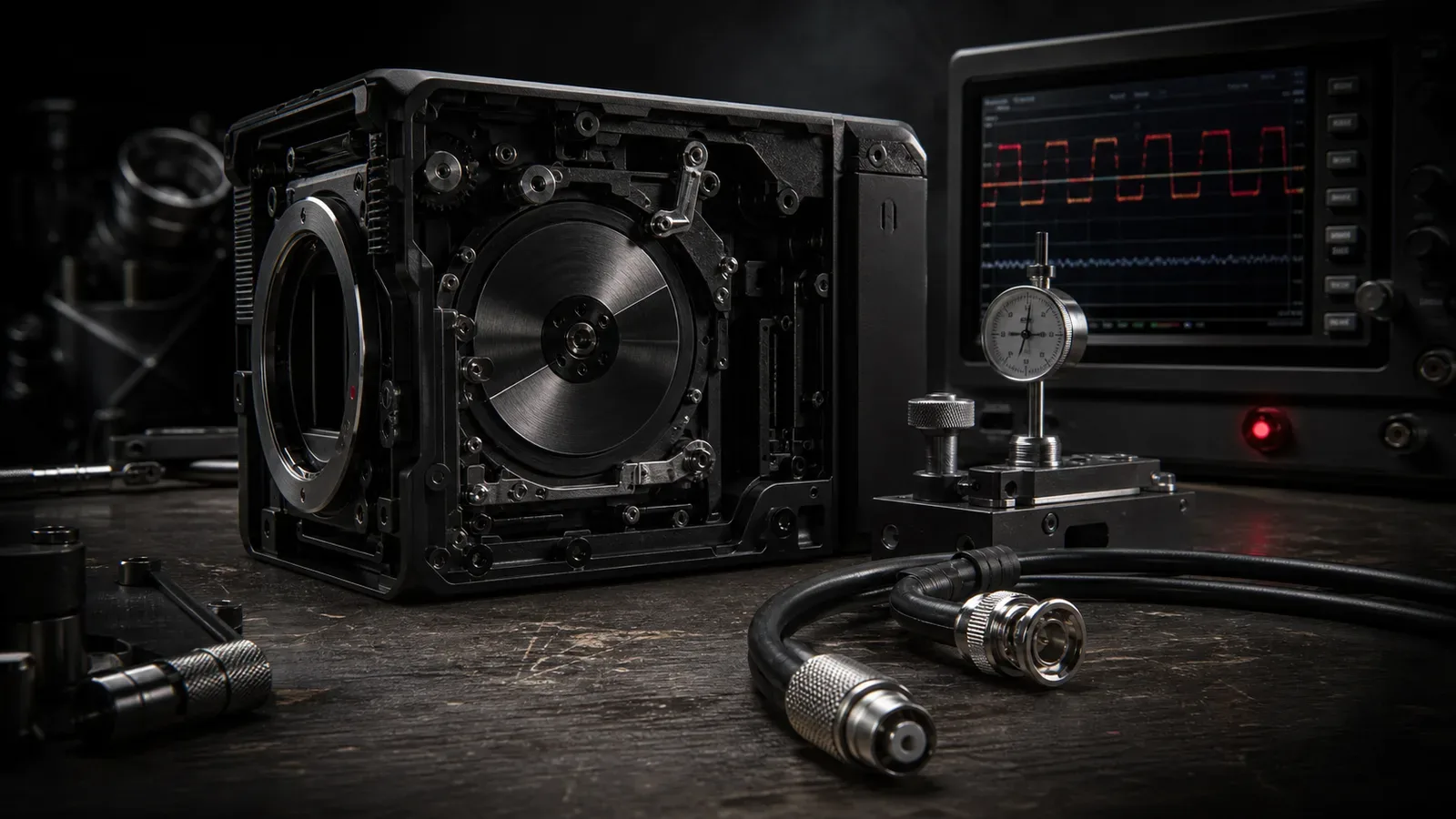

    Bancada de engenharia com corpo de câmera de cinema digital exibindo o disco de obturador rotativo mecânico de 180 graus e cabo de sincronismo genlock com conector BNC


    1. Origem Mecânica: O Obturador Rotativo de Película (Rotary Disc Shutter)

    Para dominar o comportamento eletrônico das câmeras digitais modernas, é indispensável compreender a física mecânica do cinema fotoquímico.

    A Cinemática do Disco Rotativo

    Em uma câmera de película, o filme fotoquímico é tracionado intermitentemente através da janela de exposição (gate):

    1. Movimento de Avanço (Pull-down): O mecanismo de garra traciona a película pelas perfurações para posicionar o próximo fotograma virgem no gate.
    2. Registro e Estabilização: O pino de registro trava o fotograma em repouso absoluto.
    3. Exposição: A emulsão recebe a luz incidente focada pela lente.

    Para impedir que a luz incida sobre o filme durante a fração de tempo em que ele está sendo tracionado mecanicamente (o que causaria um borrão vertical inaceitável chamado film smear), um disco circular de metal espelhado gira sincronizado com o mecanismo de transporte:

    • O disco rotativo possui uma abertura angular recortada.
    • Em sua configuração geométrica padrão, o disco é cortado ao meio, formando uma abertura semicircular de 180°.
    • Durante uma rotação completa de 360°, o filme fica exposto à luz durante 180° (metade do ciclo) e fica bloqueado pelo metal opaco durante os outros 180° (a outra metade do ciclo), período em que a garra avança o próximo quadro no escuro e a luz é refletida pelo espelho para o visor óptico (ground glass) do operador.
    Ciclo Completo de 1 Fotograma (360° de Rotação Mecânica)
    ┌──────────────────────────────┬──────────────────────────────┐
    │     Abertura (180°)          │       Bloqueio (180°)        │
    │   Filme Exposto à Luz        │   Transporte da Película     │
    │                              │   (Pull-down intermitente)   │
    │      Tempo: 1/(2 * FPS)      │      Tempo: 1/(2 * FPS)      │
    └──────────────────────────────┴──────────────────────────────┘


    Na cadência cinematográfica padrão de 24 quadros por segundo, uma rotação de 360° dura exatamente 1/24 de segundo (41,67 ms). Metade desse ciclo (180°) equivale a:

    Tempo de Exposição = 1 / (24 × (360 / 180)) = 1/48 segundo ≈ 20,83 ms

    Essa fração temporal de 1/48 s a 24 fps consolidou-se como a convenção técnica padrão para a representação contínua do movimento no cinema.


    2. A Matemática da Conversão: Shutter Angle vs. Shutter Speed

    Na cinematografia digital contemporânea, os sensores CMOS operam por controle eletrônico de integração, mas os sistemas operacionais de câmeras de cinema profissional (RED V-RAPTOR [X], Blackmagic URSA Cine e sistemas ARRI) preservam a emulação angular precisa no tempo de integração do sensor.

    As Equações Fundamentais

    A conversão entre tempo de exposição em segundos (T_exp), ângulo de obturador em graus (θ) e cadência de quadros por segundo (FPS) é regida pelas seguintes relações matemáticas:

    Shutter Speed (T_exp) = θ / (360° × FPS)

    Shutter Angle (θ) = T_exp × FPS × 360° = (FPS / Denominador do Shutter Speed) × 360°


    Exemplos Práticos de Cálculo:

    • Em 24 fps com 180°: T_exp = 180 / (360 × 24) = 1/48 s ≈ 0,02083 s (20,83 ms)
    • Em 60 fps com 180°: T_exp = 180 / (360 × 60) = 1/120 s ≈ 0,00833 s (8,33 ms)
    • Em 24 fps com 45°: T_exp = 45 / (360 × 24) = 1/192 s ≈ 0,00521 s (5,21 ms)
    • Em 24 fps com 360°: T_exp = 360 / (360 × 24) = 1/24 s ≈ 0,04167 s (41,67 ms)

    3. A Vantagem Operacional do Shutter Angle: Frame Rate Invariance

    A principal distinção operacional entre trabalhar em Shutter Angle e Shutter Speed manifesta-se quando a cadência de captura (frame rate) é alterada durante a produção.

    Infográfico técnico com diagrama de amostragem temporal em três faixas de velocidade comparando o congelamento estroboscópico a 45 graus, o desfoque de movimento orgânico a 180 graus e o arrasto fluido a 360 graus

    A Relação Física em Variações de Cadência

    A cada taxa de quadros f, o período total disponível por fotograma é limitado fisicamente por:

    T_frame = 1 / f

    Para sistemas de amostragem com exposições não sobrepostas, o tempo de integração T_exp é estritamente limitado por T_exp ≤ 1 / f.

    • Cenário com Shutter Speed Fixo (ex: 1/48 s):
      • A 24 fps, o período do quadro é T_frame = 1/24 s ≈ 41,67 ms. A exposição de 1/48 s (20,83 ms) ocupa exatamente 50% do ciclo (180°).
      • Se a câmera for acelerada para 120 fps, o período de cada fotograma é reduzido para T_frame = 1/120 s ≈ 8,33 ms.
      • Como 1/48 s (20,83 ms) excede a duração total do novo fotograma (8,33 ms), a configuração torna-se fisicamente incompatível (T_exp > T_frame). O operador é obrigado a intervir manualmente recalculando o Shutter Speed para um valor válido (como 1/240 s), sob pena de erro de exposição ou conflito de parâmetros.
    • Cenário com Shutter Angle Constante (θ = 180,0°):
      • A 24 fps, a câmera integra a exposição durante T_exp = 180° / (360° × 24) = 1/48 s ≈ 20,83 ms.
      • A 60 fps, a câmera calcula T_exp = 180° / (360° × 60) = 1/120 s ≈ 8,33 ms.
      • A 120 fps, o sistema calcula T_exp = 180° / (360° × 120) = 1/240 s ≈ 4,17 ms.
      • Resultado: Em qualquer cadência, o tempo de exposição ocupa rigorosamente 50% da janela temporal de cada quadro, mantendo a proporção geométrica de motion blur sem necessidade de recálculo manual.

    4. Aplicações Estéticas e Amostragem Temporal do Movimento

    A escolha do ângulo de obturador define a textura da amostragem temporal no fotograma:

    4.1. Shutter Estreito (Narrow Shutter: 45°, 90°) — Textura Estroboscópica e Redução de Blur

    Ao reduzir o ângulo de abertura para 90° (1/96 s a 24 fps) ou 45° (1/192 s a 24 fps):

    • Comportamento Físico: O tempo de integração da luz pelo sensor é encurtado, reduzindo a trajetória de deslocamento registrada de qualquer objeto veloz.
    • Efeito Visual: Elementos em movimento rápido (gotas, partículas, gestos dinâmicos) exibem contornos nítidos em cada quadro, resultando em uma estética de impacto estroboscópico com mínima sobreposição temporal entre quadros sucessivos.

    4.2. Shutter Padrão (180°) — Amostragem Balanceada

    O padrão de 180° a 24 fps integra luz durante metade do período de cada quadro:

    • Comportamento Físico: Tempo de integração de 20,83 ms a 24 fps.
    • Efeito Visual: Gera um rastro de desfoque moderado que suaviza a transição discreta entre quadros consecutivos, aproximando a representação do movimento à resposta do sistema visual humano em projeções a 24 Hz.

    4.3. Shutter Aberto (Wide Shutter: 270°, 360°) — Rastro Estendido e Smear

    Ao expandir o ângulo para além de 180°:

    • Comportamento Físico: A exposição ocupa mais de metade do período do quadro, atingindo 100% do ciclo em 360° (1/24 s de integração a 24 fps), com ganho de 1 stop de luminosidade em relação a 180°.
    • Efeito Visual: Desfoque contínuo de movimento (motion smear), onde objetos em movimento geram rastros densos e perda de definição em deslocamentos rápidos, amplamente aplicado em sequências oníricas ou baixa luminosidade.

    5. Tabela Comparativa: Matriz Técnica de Exposição e Motion Blur

    A matriz técnica a seguir estabelece as equivalências temporais, tempos de integração e características técnicas para configurações de ângulo em diferentes taxas de quadros:

    Ângulo de Obturador (θ)Exp. Equiv. (24 fps)Exp. Equiv. (60 fps)Exp. Equiv. (120 fps)Característica do Motion BlurAplicação Técnica TípicaVariação de Exposição (vs. 180°)
    11,25°1/768 s (1,30 ms)1/1920 s (0,52 ms)1/3840 s (0,26 ms)Congelamento extremo, estroboscopia acentuadaAnálise técnica, rastreamento de alta velocidade-4 stops
    45,0°1/192 s (5,21 ms)1/480 s (2,08 ms)1/960 s (1,04 ms)Traços mínimos, partículas nítidasAção de alta dinâmica, cenas de impacto-2 stops
    90,0°1/96 s (10,42 ms)1/240 s (4,17 ms)1/480 s (2,08 ms)Blur moderadamente reduzido, nitidez elevadaSequências dinâmicas, tracking para VFX-1 stop
    144,0°1/60 s (16,67 ms)1/150 s (6,67 ms)1/300 s (3,33 ms)Blur ligeiramente encurtadoSincronismo com rede 60 Hz em captação a 24 fps-0,32 stops
    172,8°1/50 s (20,00 ms)1/125 s (8,00 ms)1/250 s (4,00 ms)Próximo a 180°, cadência naturalAnti-flicker para rede elétrica de 50 Hz em 24 fps-0,06 stops
    180,0° (Padrão)1/48 s (20,83 ms)1/120 s (8,33 ms)1/240 s (4,17 ms)Desfoque cinematográfico de referênciaCadência cinematográfica convencional0 stops (Referência)
    270,0°1/32 s (31,25 ms)1/80 s (12,50 ms)1/160 s (6,25 ms)Arrasto acentuado, desfoque suaveEfeitos de rastro, ganho de exposição+0,58 stops
    360,0° (Aberto)1/24 s (41,67 ms)1/60 s (16,67 ms)1/120 s (8,33 ms)Arrasto contínuo (motion smear)Efeitos estilizados, ganho máximo de luz+1 stop

    6. Sincronismo Crítico: Redes Elétricas, Iluminação LED e Anti-Flicker

    Em cenários de filmagem com fontes de luz alimentadas por corrente alternada (AC), oscilações cíclicas de intensidade luminosa podem interferir na exposição do sensor.

    A Física do Flicker de Rede

    Em redes de 60 Hz, a alimentação AC oscila a 120 Hz (duas passagens por zero por período senoidal). Em redes de 50 Hz, a oscilação luminosa ocorre a 100 Hz.

    Quando a câmera opera a 24,00 fps:

    • O período de integração a 180° (1/48 s ≈ 20,83 ms) não é múltiplo inteiro dos períodos de oscilação luminosa (10 ms em 50 Hz ou 8,33 ms em 60 Hz).
    • Isso faz com que fotogramas sucessivos capturem porções desiguais da onda de potência luminosa, resultando em tremulação periódica (flicker).

    O Cálculo dos Ângulos de Compensação Fracionários

    Para equalizar a energia luminosa integrada por quadro a 24 fps, ajusta-se o ângulo de obturador para cobrir um número inteiro de meios-ciclos da rede:

    • Rede de 50 Hz (oscilação a 100 Hz): Ajuste para 1/50 s (20,00 ms): θ = (24 / 50) × 360° = 172,8°
    • Rede de 60 Hz (oscilação a 120 Hz): Ajuste para 1/60 s (16,67 ms): θ = (24 / 60) × 360° = 144,0°

    Câmeras de cinema com controle de ângulo de obturador, como a RED V-RAPTOR [X] e a Blackmagic URSA Cine, permitem a entrada direta desses valores angulares fracionários para estabilização de flicker sem alteração da taxa de quadros.


    7. Produção Virtual (ICVFX): Shutter Angle, Genlock e Sincronismo com Painéis LED

    Em palcos de Produção Virtual com volumes de LED (In-Camera Visual Effects - ICVFX), a sincronização entre a câmera, o motor de renderização e os painéis de LED é fundamental para evitar artefatos de amostragem.

    Rack de estúdio com processador de LED profissional Brompton Tessera e gerador de master sync genlock com display de código de tempo e cabos BNC conectados a monitores de vídeo

    7.1. A Física da Exposição em Telas de LED

    Painéis de LED operam por modulação por largura de pulso (PWM - Pulse-Width Modulation) com taxas de atualização e ciclos de multiplexação controlados por circuitos integrados de driver dedicados.

    Se o sensor da câmera digital expuser a cena sem alinhamento de fase com o ciclo de varredura do painel de LED:

    1. Linhas de Varredura (Scan Lines) e Bandas Escuras: Faixas horizontais estáticas ou em deslocamento podem cruzar a imagem quando o intervalo de abertura do obturador intercepta o ciclo de atualização dos módulos de LED.
    2. Discrepâncias de Fase e Tearing: Descompassos entre o renderizador gráfico Unreal Engine nDisplay e o disparo de exposição do sensor geram artefatos temporais e desalinhamento de conteúdo.
    3. Instabilidade Cromática e de Luminância: Leituras parciais de ciclos de PWM não uniformes resultam em variações de matiz e intensidade de quadro a quadro.

    7.2. Padrões de Sincronismo: Genlock Tri-Level vs. SMPTE ST 2059-2 PTP

    Para manter o alinhamento temporal entre os nós de renderização, o processador de LED e a câmera, adota-se sincronização externa a partir de um gerador mestre (Master Sync Generator / PTP Grandmaster):

    • Sinais Analógicos Tri-Level Sync (BNC 75 ohms): A norma SMPTE ST 274 (estruturas de imagem 1920x1080) e a norma SMPTE ST 296 (estruturas 1280x720) definem os sinais de sincronismo analógico Tri-Level (+300 mV, 0 V, -300 mV). O gerador mestre distribui esse pulso via cabos coaxiais de 75 ohms para a entrada Genlock da câmera e para os processadores de LED, alinhando o início de cada fotograma na mesma referência temporal.
    • SMPTE ST 2059-2 PTP (Precision Time Protocol sobre IP): A norma SMPTE ST 2059-2 especifica o perfil PTP para sincronismo de equipamentos de mídia sobre redes IP baseadas no padrão IEEE 1588. Em estúdios conectados, um relógio mestre PTP sincroniza os nós de renderização Unreal Engine nDisplay e plataformas de processamento como Megapixel VR HELIOS.

    É fundamental destacar que o sinal de Genlock trava a frequência e o início da fase de cada fotograma entre os sistemas, mas não equaliza automaticamente os ciclos internos de alta frequência de PWM dos módulos de LED com a duração da exposição do sensor.

    7.3. Brompton ShutterSync® e Ajuste de Frequência de Painéis

    Para mitigar artefatos decorrentes da relação entre a duração da exposição da câmera e os ciclos de modulação dos módulos de LED, soluções de processamento oferecem ferramentas específicas de correspondência de obturador.

    A tecnologia Brompton ShutterSync permite que o operador insira o ângulo ou velocidade de obturador e a cadência da câmera no software de controle do processador. O sistema calibra a taxa de atualização dos módulos de LED compatíveis para que o sensor capture uma quantidade consistente de ciclos luminosos durante a janela de exposição configurada, reduzindo bandas e oscilações de brilho dentro dos limites operacionais dos circuitos integrados (driver ICs) dos módulos de LED.


    8. Guia Prático de Operação no Set: Checklist para Diretores e DPs

    Para assegurar consistência técnica e evitar retrabalho em pós-produção ou produção virtual, adote este fluxo de conferência operacional:

    1. Defina a Unidade de Exposição em Graus:
      • Configure o menu da câmera para expressar a exposição em Shutter Angle em vez de Shutter Speed, garantindo preservação da proporção de motion blur em variações de frame rate.
    2. Adote 180,0° como Configuração de Referência:
      • Utilize 180,0° como ponto de partida para tomadas dramáticas convencionais e diálogos.
    3. Controle a Exposição com Filtros ND:
      • Evite fechar o obturador para 45° ou 30° unicamente com a finalidade de atenuar a entrada de luz em ambientes ensolarados. Empregue filtros de densidade neutra (filtros ND frontais ou sistemas eletrônicos internos de densidade neutra variável) para manter a textura temporal pretendida.
    4. Calcule Ângulos de Compensação sob Iluminação Oscilante:
      • Ao identificar tremulações luminosas no monitor de forma de onda (waveform), aplique o ângulo correspondente à frequência da rede local (172,8° sob 50 Hz ou 144,0° sob 60 Hz na cadência de 24 fps).
    5. Em Palcos de Produção Virtual (ICVFX):
      • Conecte a referência de Genlock apropriada (Tri-Level Sync via BNC conforme SMPTE ST 274 ou rede SMPTE ST 2059-2 PTP).
      • Confirme o indicador de travamento de Genlock no menu e no visor da câmera.
      • Configure as ferramentas de sincronismo de obturador do processador de LED (como Brompton ShutterSync) com o ângulo e a cadência exatos de captação.

    Fontes primárias

    Especificações oficiais de fabricantes e normas técnicas da indústria


    Conclusão e Próximos Passos

    A compreensão aprofundada sobre a física do ângulo de obturador, a amostragem temporal e as técnicas de sincronismo é um fundamento indispensável para diretores de fotografia, engenheiros de vídeo e operadores de produção virtual. Seja ao desenhar a textura estroboscópica de uma cena de perseguição em 45°, equilibrar a cadência orgânica de um filme publicitário em 180° ou sincronizar o disparo do sensor com um volume de LED em ICVFX, o controle preciso do tempo de integração garante integridade técnica e consistência visual.
