Sensores IMU MEMS no Cinema FPV: ICM-42688-P vs BMI270, Amostragem e Fusão Sensorial

A precisão de rastreamento de atitude e a estabilização de cinema FPV dependem da microarquitetura do giroscópio MEMS.

Vibrações mecânicas de hélices e comutações elétricas de motores injetam ruídos de alta frequência no controlador de voo.

Sensores inerciais com alta taxa de amostragem entregam controle cirúrgico em manobras de perseguição de alta velocidade.

1. Como a física dos giroscópios MEMS converte efeito Coriolis em dados de atitude?

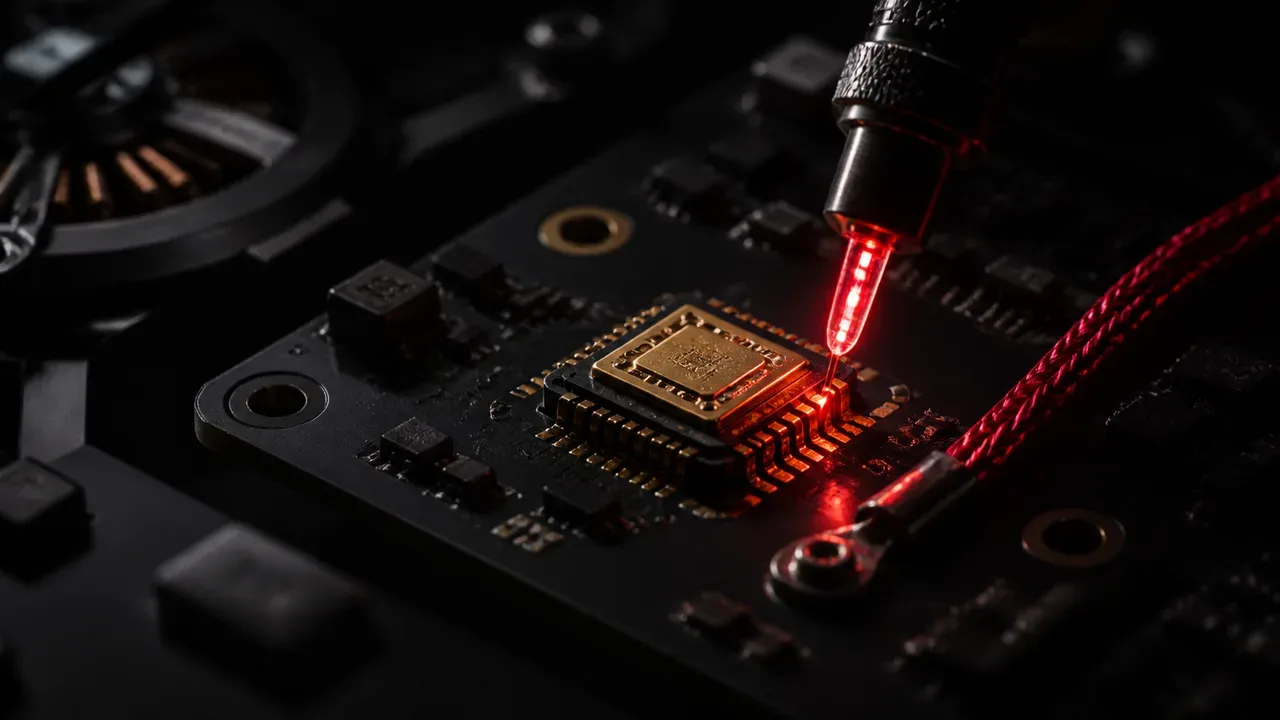

A microestrutura do giroscópio MEMS converte rotações angulares em sinais elétricos através da força aparente de Coriolis sobre uma massa de silício ressonante.

Uma massa de prova em escala microscópica é suspensa por molas eletrostáticas de silício policristalino e mantida em oscilação contínua no eixo de acionamento.

Quando o drone executa uma curva ou rotação angular com vetor Ω, a mecânica clássica impõe uma força ortogonal de Coriolis F_c:

F_c = -2 × m × (v × Ω)

Onde m representa a massa efetiva da estrutura e v é a velocidade vetorial linear instantânea de oscilação do pente capacitivo.

A dinâmica oscilatória no eixo de detecção é descrita pela equação diferencial de segunda ordem de osciladores harmônicos amortecidos:

m × (d²y ÷ dt²) + c_s × (dy ÷ dt) + k_s × y = 2 × m × x_0 × ω_d × Ω × sin(ω_d × t)

O deslocamento infinitesimal y(t) altera a distância entre os pentes capacitivos interdigitados, gerando uma variação de capacitância diferencial ΔC:

ΔC ≈ 2 × C_0 × (y ÷ d_0)

Essa variação na escala de attofarads (10^-18 F) é capturada por amplificadores de transimpedância com cancelamento de carga no ASIC interno.

O sinal é demodulado em fase síncrona com a frequência de excitação e digitalizado por conversores Delta-Sigma de 16 bits.

2. Quais as diferenças arquiteturais entre TDK ICM-42688-P e Bosch BMI270?

O ICM-42688-P prioriza ultra-baixo ruído e largura de banda analógica, enquanto o BMI270 prioriza imunidade contra vibrações estruturais severas.

No cinema FPV de grande porte (Cinelifters X8 e plataformas pesadas), a escolha da IMU determina a estabilidade do horizonte e o aquecimento térmico dos motores.

O sensor da TDK opera com motor de movimento de núcleo duplo e filtro anti-aliasing analógico configurável de terceira ordem.

O ICM-42688-P entrega resposta quase instantânea para comandos rápidos de direção em drones de perseguição de alta velocidade.

Em contrapartida, em drones com alta ressonância de carbono, o BMI270 elimina o risco de saturação capacitiva (clipping inercial).

3. Como o barramento SPI e as interrupções EXTI eliminam jitter temporal no MCU?

O barramento SPI dedicado com interrupções por hardware sincroniza a leitura dos sensores com o ciclo de execução do loop PID.

Microcontroladores modernos como STM32 H7 e STM32 G4 utilizam linhas dedicadas de interrupção externa (EXTI) conectadas ao pino INT1 da IMU.

Assim que a conversão analógico-digital dos 6 eixos inerciais é concluída no chip, uma borda de subida no pino INT1 dispara a interrupção.

A rotina de serviço de interrupção executa a transferência de 14 bytes de telemetria via barramento SPI em alta frequência:

t_transfer = (14 bytes × 8 bits) ÷ (20 × 10^6 Hz) = 112 ÷ 20.000.000 = 5.6 µs

Essa transferência consome apenas 4.48% da janela temporal de um loop de controle configurado em 8 kHz (125 µs).

A sincronização precisa evita o fenômeno de batimento inercial (beat frequency jitter) entre a amostragem do sensor e o cálculo do loop PID.

O teorema de amostragem de Nyquist-Shannon exige que a frequência de amostragem supere o dobro da frequência do ruído mecânico.

Sem filtragem anti-aliasing por hardware, o ruído acústico de comutação das pás dobra-se para a faixa útil de controle, superaquecendo os motores.

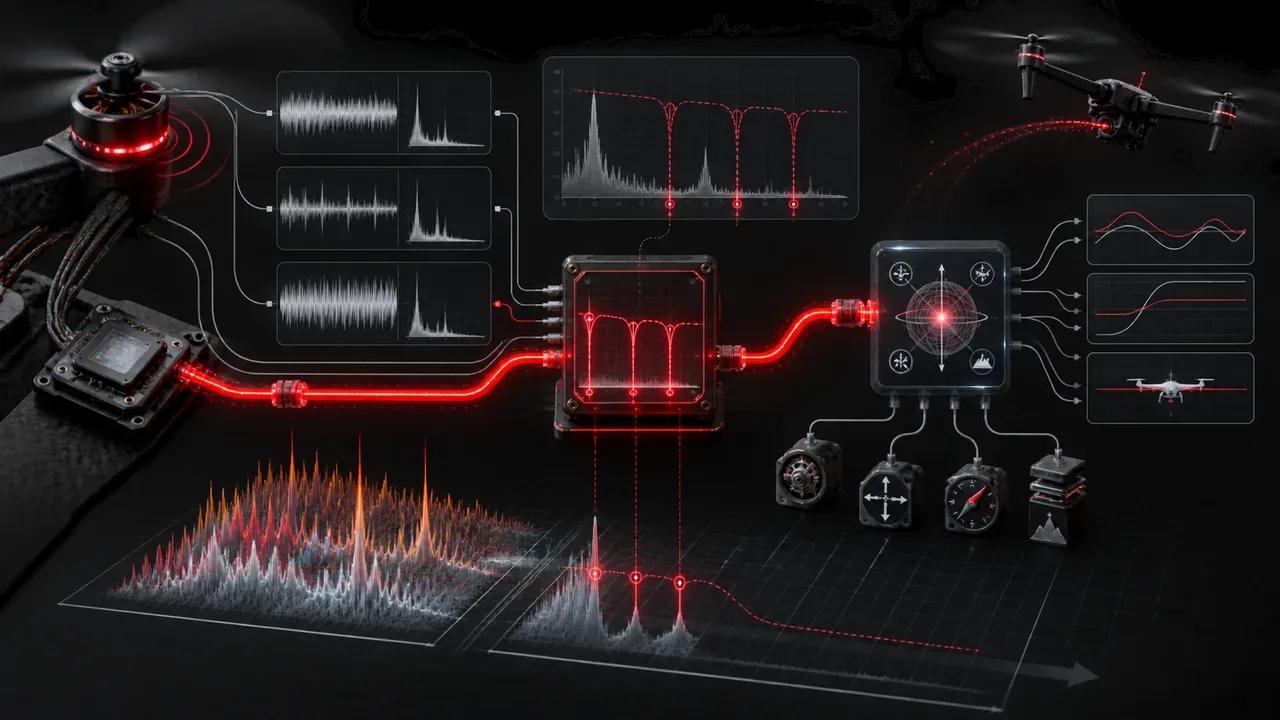

4. Como a filtragem por RPM Telemetry suprime ruídos mecânicos de hélices?

A filtragem dinâmica por RPM utiliza a telemetria bidirecional dos ESCs para centralizar filtros de entalhe nas frequências exatas de cada motor.

Conforme a documentação técnica do Betaflight Firmware Project, o protocolo DShot bidirecional transmite a rotação elétrica instantânea (eRPM).

A frequência fundamental de passagem de pá (Blade Pass Frequency - BPF) é calculada em tempo real para cada hélice da aeronave:

f_BPF = (eRPM ÷ 100) × (Polos ÷ 2) × Pás

Em um motor de 12 polos operando a 24.000 RPM com hélice de 3 pás, a frequência do ruído primário situa-se em:

f_BPF = (24000 ÷ 60) × 3 = 400 × 3 = 1200 Hz

A matriz de filtros de entalhe dinâmicos (Dynamic Notch Filters) ajusta a frequência central dos filtros digitais a cada ciclo de 125 microssegundos.

Essa técnica atenua picos ressonantes em até -35 dB com atraso de fase de apenas 0.15 ms, mantendo o drone estável mesmo sob rajadas de vento.

5. Como os algoritmos de Madgwick, Mahony e EKF realizam a fusão sensorial?

Algoritmos de fusão sensorial combinam dados de giroscópio e acelerômetro para calcular a orientação tridimensional exata da aeronave.

Giroscópios medem velocidade angular com alta fidelidade a curto prazo, mas acumulam erros de integração temporal (drift de orientação).

Acelerômetros medem o vetor gravitacional para corrigir a referência de horizonte estático, mas sofrem perturbações por acelerações dinâmicas.

1. Filtro de Madgwick por Gradiente Descendente:
   Formulado por Sebastian Madgwick em seu estudo seminal de 2010 sobre fusão inercial, o algoritmo estima o quatérnion de atitude q minimizando o erro da gravidade:
   q_dot = 0.5 × q_est ⊗ ω - β × (∇f ÷ ||∇f||)
   Onde β pondera o ruído do giroscópio, executando em menos de 250 operações de ponto flutuante por iteração.

2. Filtro de Mahony com Feedback PI:
   Calcula o produto vetorial entre a gravidade estimada e a gravidade medida, aplicando correções proporcionais e integrais para cancelar desvios de calibração (bias).

3. Extended Kalman Filter (EKF de 15/24 Estados):
   Utilizado em sistemas autônomos ArduPilot e INAV, o filtro estima recursivamente as matrizes de covariância de ruído de processo Q e medição R.

A fusão de alta precisão garante transições suaves de câmera sem solavancos angulares durante gravações de cinema.

6. Como os metadados inerciais brutos alimentam a estabilização no Gyroflow?

A pós-produção cinematográfica utiliza dados inerciais não filtrados registrados no Blackbox para estabilizar a imagem por reconstrução matemática.

Diferente de estabilizadores ópticos tradicionais que dependem de análise de fluxo de pixels na imagem, o motor do Gyroflow lê os quatérnions da IMU.

O pipeline de estabilização giroscópica em pós-produção executa três etapas essenciais:

1. Compensação de Tempo de Leitura de Linha (Rolling Shutter):
   Câmeras de cinema com sensor CMOS realizam a varredura linha por linha. O software calcula a rotação inercial instantânea para cada linha do quadro:
   t_linha = t_inicio_quadro + (y_linha ÷ total_linhas) × t_readout

2. Mapeamento Polinomial de Distorção de Lente:
   O perfil de distorção óptica da lente é modelado pelos coeficientes de Brown-Conrady, reprojetando cada pixel no espaço tridimensional.

3. Compensação de Deriva Térmica (Zero-Rate Bias):
   O aquecimento do sensor durante voos prolongados altera o ponto neutro do giroscópio. A calibração inicial em repouso zera desvios constantes.

A integração entre sensores MEMS de alta precisão e algoritmos de pós-produção entrega imagens de cinema com estabilidade perfeita e horizonte travado.

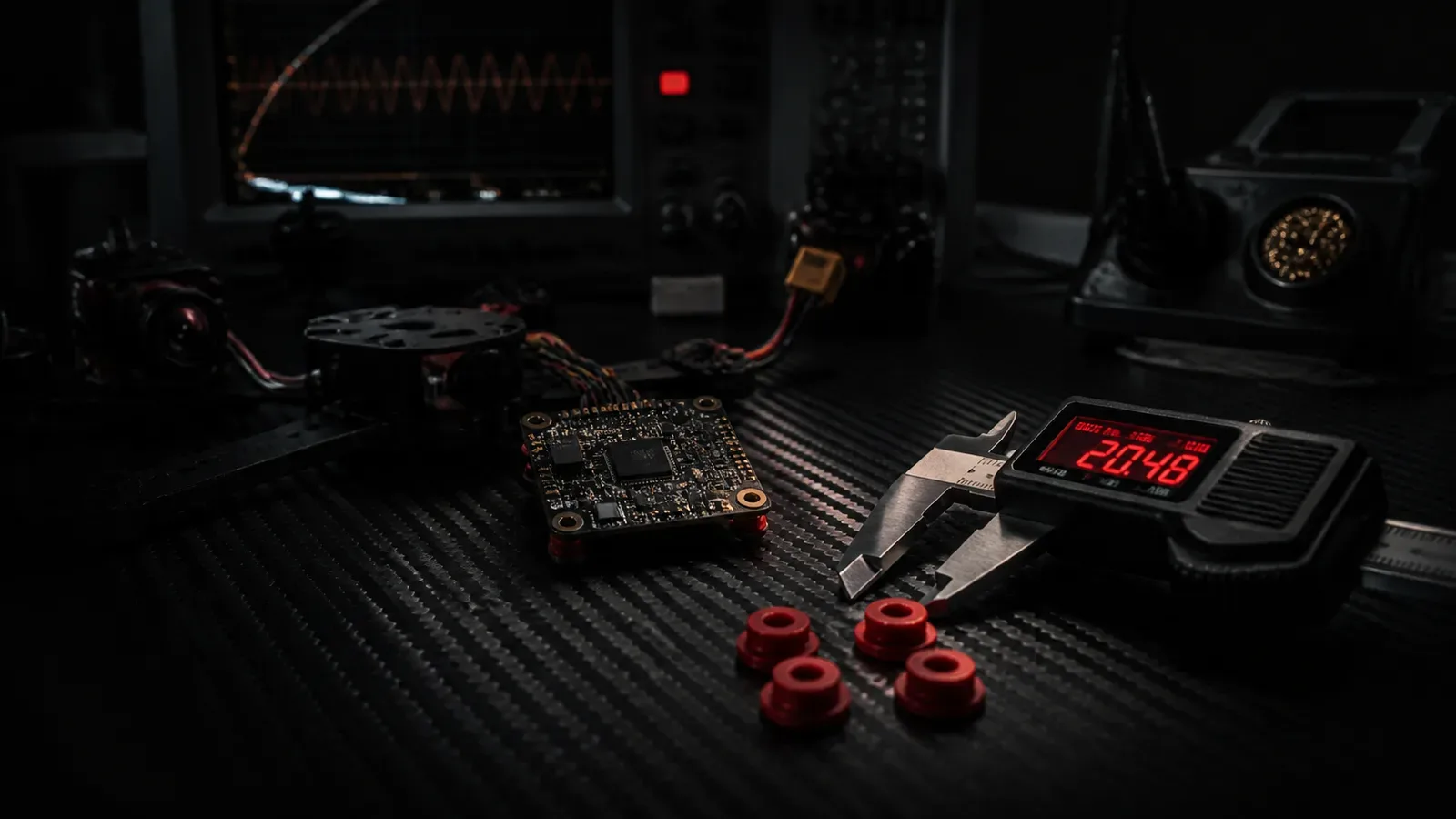

7. Melhores práticas de montagem e isolamento mecânico de IMUs em drones de cinema

A montagem física da placa controladora de voo no chassi de fibra de carbono define a relação sinal-ruído entregue ao processador.

Mesmo a melhor IMU do mercado satura e perde precisão se submetida a vibrações estruturais diretas dos motores.

• Ilhoses de Silicone Antivibração (Soft-Mounting): Utilize ilhoses de silicone com dureza Shore de 30A a 40A para absorver vibrações mecânicas entre 1 kHz e 4 kHz.
• Folga de Cabos e Chicotes Elétricos: Evite que cabos de silicone rígidos ou fios de alimentação toquem diretamente na placa controladora de voo, transmitindo vibrações por condução sólida.
• Balanceamento Dinâmico de Motores e Hélices: Hélices danificadas ou motores com folga de rolamento elevam o ruído de fundo acima do limite de saturação de ±2000 dps.
• Blindagem Térmica e de Fluxo de Ar: Proteja o chip da IMU contra correntes de ar diretas das hélices com espuma de células abertas para evitar oscilações de temperatura no silício.
• Calibração Térmica Estática: Realize a calibração de giroscópio em bancada com a aeronave completamente estática e na temperatura de operação normal.

Com a correta engenharia mecânica e configuração de filtros digitais, a IMU fornece telemetria inercial ultra-estável para tomadas cinematográficas perfeitas.
