O protocolo de rádio define se o drone supera interferências ou entra em fail-safe. Em sets com redes ativas, o link exige física de RF precisa.
A integridade do sinal depende da taxa de pacotes, da sensibilidade e da arquitetura de diversidade dos transceptores.
1. Física de RF e a Equação do Link Budget
A margem de link determina a distância máxima antes da perda de pacotes. A potência recebida depende do ganho das antenas e das perdas no espaço livre.
A equação do Link Budget expressa-se por:
Pr = Pt + Gt + Gr - FSPL - Lm
Nesta relação, Pr é a potência recebida em dBm. O termo Pt representa a potência de transmissão. Já Gt e Gr são os ganhos das antenas.
A atenuação no espaço livre segue o modelo matemático:
FSPL(dB) = 20 log10(d) + 20 log10(f) + 32.44
A distância d é medida em quilômetros. A variável f expressa a frequência em megahertz.
A 1 km, o sinal de 915 MHz perde 91.64 dB. Na mesma distância, o sinal de 2.4 GHz perde 100.04 dB. A margem de 8.4 dB favorece a faixa sub-GHz na difração sobre obstáculos.
2. Modulações LoRa vs. FLRC: Sensibilidade contra Latência
A modulação define o equilíbrio entre taxa de atualização e sensibilidade do receptor. Circuitos modernos utilizam transceptores como o Semtech SX1280.
A modulação LoRa utiliza espalhamento espectral por chirps lineares. Ela opera com SNR negativo de até -19 dB e sensibilidade de -130 dBm em 50 Hz.
A modulação FLRC utiliza chaveamento rápido com correção antecipada de erros. Ela atinge taxas de 500 Hz a 1000 Hz com sensibilidade de -105 dBm.
| Packet Rate | Modulação | Largura de Banda | Sensibilidade RX | Latência Média | Cenário de Operação |
|---|---|---|---|---|---|
| 50 Hz LoRa | LoRa | 203 kHz | -130 dBm | ~18.5 ms | Longo alcance extremo e montanha |
| 150 Hz LoRa | LoRa | 406 kHz | -123 dBm | ~6.5 ms | Voo cinematográfico dinâmico |
| 250 Hz LoRa | LoRa | 812 kHz | -118 dBm | ~4.0 ms | Padrão equilibrado para sets de filmagem |
| 500 Hz FLRC | FLRC | 1300 kHz | -108 dBm | ~2.0 ms | Perseguições veiculares e ação rápida |
| 1000 Hz FLRC | FLRC | 1625 kHz | -105 dBm | ~1.0 ms | Proximidade milimétrica em close-up |

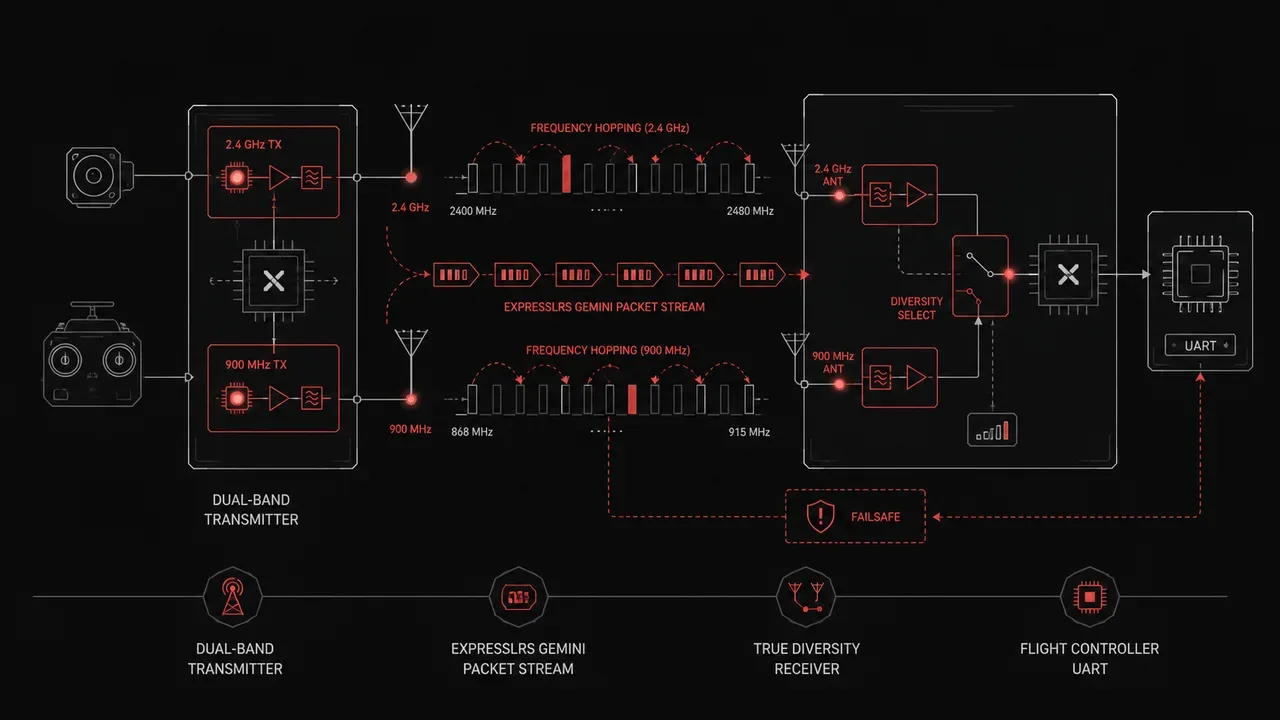

3. ExpressLRS Gemini: Transmissão Simultânea e Resiliência
O ExpressLRS Gemini transmite pacotes idênticos em frequências separadas no mesmo instante. Diversidades comuns apenas alternam antenas em um circuito receptor.
A tecnologia ExpressLRS Gemini emprega dois transceptores no transmissor e dois no receptor. Cada pacote é emitido simultaneamente em frequências distintas.
O método elimina o desvanecimento multi-percurso em galpões e estruturas metálicas. Se reflexões cancelarem uma frequência, o segundo canal entrega o pacote íntegro.
O protocolo inclui o recurso Listen Before Talk. O transmissor avalia o ruído antes do envio, evitando colisões com redes locais no set.
4. TBS Crossfire e CRSF V3: Alcance Sub-GHz e Penetração
O TBS Crossfire oferece alta penetração em obstáculos pela física da faixa de 915 MHz. Ondas de 33 cm contornam pilares com menor atenuação do que ondas curtas.
O protocolo CRSF V3 da Team BlackSheep reduz a taxa para 50 Hz sob sinal degradado, elevando o alcance.
Em contrapartida, a latência varia durante essas transições. O filtro de feedforward do Betaflight deve ser ajustado para conter ruído nos motores.
As antenas receptoras sub-GHz medem cerca de 16 cm. O tamanho exige roteamento planejado para não atingir as hélices em cinewhoops.
5. Link Integrado DJI O4 vs. Rádio Dedicado no Cinema
Separar o link de rádio do link de vídeo evita perda total de controle durante quedas de sinal. O sistema DJI O4 integra rádio e vídeo pelo protocolo SBUS.
Apesar de reduzir fios, a integração gera um ponto único de falha. Se o sinal de 5.8 GHz sofrer atenuação severa, perde-se vídeo e controle.
Com receptor ExpressLRS dedicado em 2.4 GHz ou 900 MHz, o controle permanece ativo. O piloto pode subir a aeronave para restabelecer o vídeo.
Em sets de cinema, a distribuição recomendada de frequências compreende:
- Vídeo do drone: 5.8 GHz digital via DJI O4 Air Unit Pro.
- Controle de pilotagem: 2.4 GHz ExpressLRS Gemini com LBT ativado.
- Vídeo no set: 5 GHz ou 6 GHz via sistemas Teradek Bolt.
6. Procedimentos de Montagem e Configuração de Fail-Safe

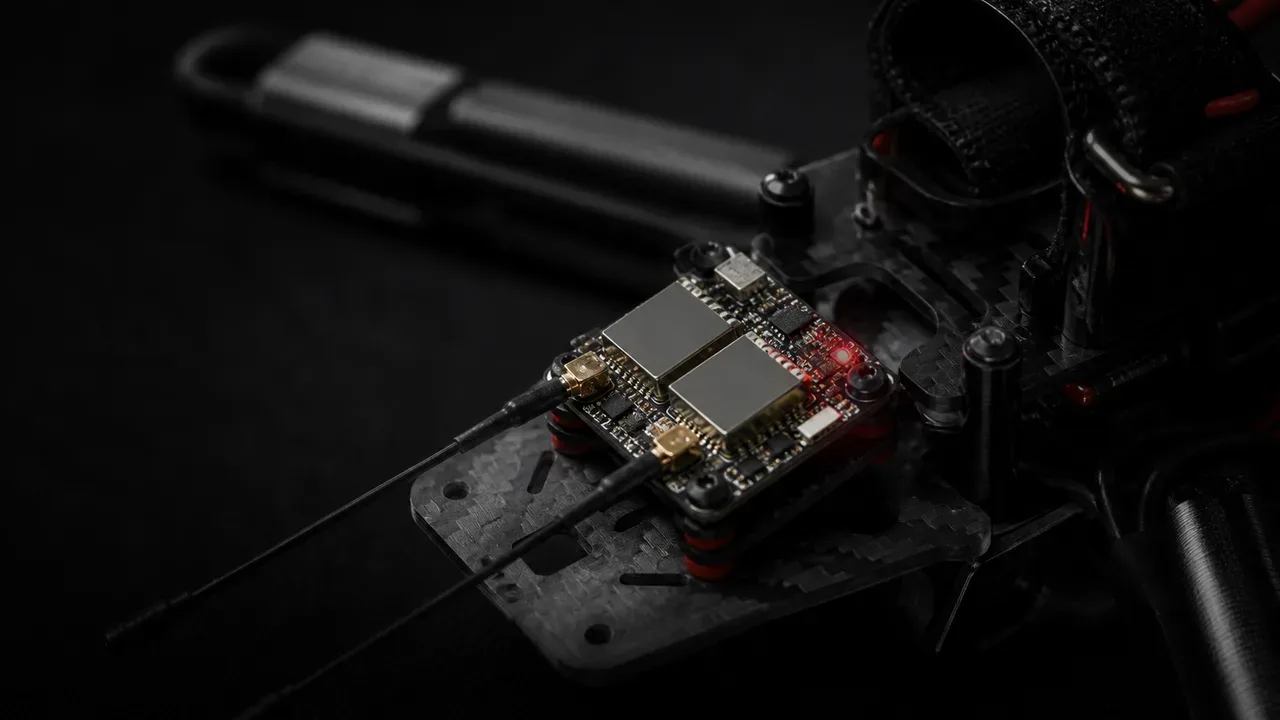

A fixação correta das antenas e o fail-safe evitam incidentes graves em perda de sinal. Antenas de rádio não devem tocar em carbono condutivo ou cabos de alimentação.
Em receptores com diversidade, fixe as antenas em ângulo reto de 90 graus. A montagem em polarização cruzada previne atenuações de até 20 dB em curvas.
No Betaflight 4.5, configure a rotina de fail-safe via comandos CLI:
# Configuração de Fail-Safe para Cinema FPV no Betaflight CLI
set failsafe_delay = 4
set failsafe_off_delay = 10
set failsafe_switch_mode = STAGE2
set failsafe_procedure = DROP
save
O comando set failsafe_delay = 4 ativa 400 ms de tolerância no Estágio 1. Se o sinal retornar nesse intervalo, o voo segue sem interrupções.
Em estúdios fechados, mantenha o Estágio 2 em DROP com corte imediato dos motores. Em ambientes abertos com satélites travados, configure o retorno por GPS Rescue.
7. Perguntas Frequentes sobre Links de Rádio FPV
O que é a tecnologia ExpressLRS Gemini?
O ExpressLRS Gemini opera com dois transceptores no transmissor e dois no receptor. Ele transmite simultaneamente pacotes de comando em frequências distintas, evitando perdas por reflexões em ambientes industriais.
Qual a vantagem do TBS Crossfire frente ao ELRS 2.4 GHz?
O TBS Crossfire transmite na faixa sub-GHz de 915 MHz. O maior comprimento de onda sofre menor atenuação por difração ao contornar paredes e obstáculos sólidos.
Por que evitar o controle integrado da DJI em cinema?
O controle integrado compartilha o enlace do vídeo digital. Se o sinal de vídeo cair por interferência, o piloto perde também os comandos de atitude da aeronave.
Qual a taxa de pacotes indicada para filmagens com Cinewhoop?
Para voos de aproximação com Cinewhoops, a taxa recomendada é 250 Hz LoRa ou 500 Hz FLRC. Essa faixa garante latência inferior a 4 ms com alta sensibilidade.
Como fixar as antenas do receptor no drone?
As antenas de receptores True Diversity devem ser montadas a 90 graus entre si. Mantenha distância de ao menos 2 cm de fibras de carbono e cabos de alta corrente.
