A iluminação de cinema moderna deixou de ser um circuito elétrico estático para se tornar uma rede determinística de dados. Em sets digitais e palcos de Produção Virtual (ICVFX), luminárias multiespectrais operam como nós de alta velocidade sincronizados ao obturador da câmera.
Por que o padrão DMX512-A tradicional atingiu seu limite físico no cinema?
O DMX512-A é limitado pela física da camada RS-485 e pelo teto de 512 slots de 8-bit por linha. Desenvolvido pelo ESTA Technical Standards Program sob a norma ANSI E1.11, ele transmite dados seriais assíncronos a 250 kbps.
Cada bit possui duração elementar de 4.0 µs:
T_bit = 1 ÷ 250.000 s = 4.0 µs
Cada slot transporta 1 byte de dados envolvido por 1 Start bit e 2 Stop bits. O total é de 11 bits (44.0 µs por slot). Um pacote completo exige um sinal de Break (≥ 88.0 µs), um Mark After Break (≥ 8.0 µs) e o Start Code de 1 byte.
Tempo total de quadro DMX512 (512 canais):
T_quadro = T_Break + T_MAB + T_StartCode + (512 × T_slot)
T_quadro = 92 µs + 12 µs + 44 µs + (512 × 44 µs) = 22.676 µs ≈ 22.68 ms
A taxa máxima teórica de atualização do universo completo é:
Taxa_DMX = 1 ÷ 0.02268 s ≈ 44.09 Hz
| Parâmetro Físico | DMX512-A (ANSI E1.11) | Limitação no Set Digital |
|---|---|---|
| Meio Físico | Par trançado RS-485 diferencial | Suscetível a reflexões sem terminação de 120 Ω |
| Taxa de Transmissão | 250 kbps fixo | Insuficiente para matrizes de alta densidade |
| Capacidade por Linha | 512 slots de 8-bit (1 universo) | Luminárias RGBACL consomem de 12 a 32 slots |
| Frequência de Quadro | ~44.1 Hz (512 slots) | Abaixo de taxas high-frame-rate de câmeras |
| Topologia | Daisy-chain linear (máx. 32 nós) | Ponto único de falha ao longo da treliça |
Luminárias multiespectrais de 6 cores (RGBACL) em 16-bit consomem mais de 20 canais cada. Um universo DMX satura com menos de 25 refletores. Em matrizes de tubos pixel-mapped, cada unidade consome centenas de canais individuais.
Como funcionam Art-Net 4 e sACN (ANSI E1.31) sobre infraestrutura Ethernet?

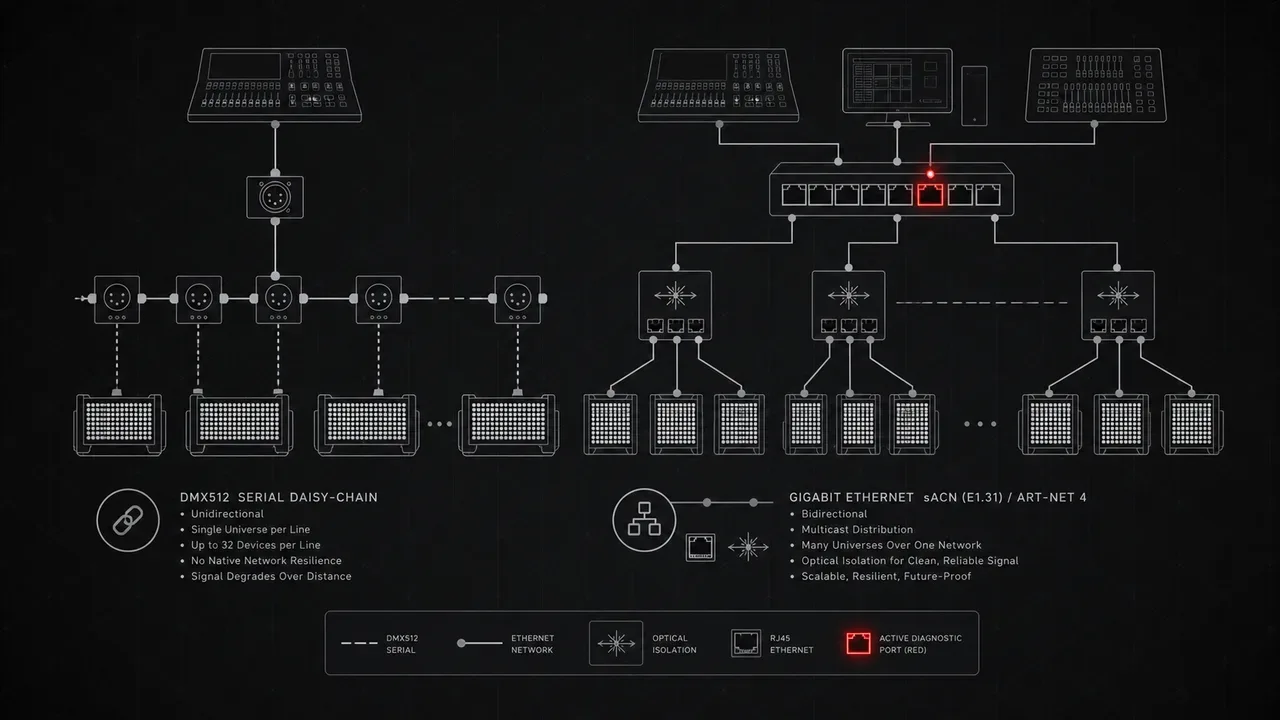

Art-Net 4 e sACN encapsulam universos DMX em pacotes UDP sobre redes Ethernet Gigabit. Essa mudança eleva a largura de banda de kilobits para gigabits por segundo, roteando milhares de universos simultâneos em cabos Cat6A.
O protocolo Art-Net 4 da Artistic Licence opera na porta UDP 6454. Ele suporta até 32.768 universos organizados em Port-Address (Net, Sub-Net e Universe). O Art-Net utiliza transmissão Unicast direcionada ao IP de cada nó, reduzindo tráfego residual no switch.
O padrão sACN (Streaming Architecture for Control Networks / ANSI E1.31) adota transmissão UDP Multicast. Cada universo sACN mapeia diretamente para um endereço IP de grupo multicast na faixa 239.255.0.0/16:
IP_Multicast = 239.255.(Universo ÷ 256).(Universo mod 256)
Um switch com suporte a IGMP Snooping v2/v3 entrega pacotes apenas aos nós que solicitaram o universo correspondente.
| Critério de Engenharia | Art-Net 4 | sACN (ANSI E1.31) |
|---|---|---|
| Transporte de Rede | UDP Unicast / Broadcast (Porta 6454) | UDP Multicast / Unicast (Porta 5568) |
| Endereçamento Multicast | Não aplicável | 239.255.U_high.U_low (IGMP Snooping) |
| Limite de Universos | 32.768 universos | 63.999 universos |
| Prevenção de Tearing | ArtSync (pacote mestre) | E1.31 Synchronization Packet nativo |
| Arbitragem de Fontes | HTP / LTP por fusão de stream | Campo de Prioridade nativo (0 a 200) |
| Aplicação Ideal | Roteamento ponto a ponto e broadcast simples | Produção Virtual de larga escala e ICVFX |
O sACN inclui um campo nativo de Prioridade (0 a 200) em seu cabeçalho. Se console e renderizador disputarem o mesmo universo, o nó receptor executa o fluxo prioritário. Caso a fonte primária caia, o backup assume sem interrupção perceptível.
Como o E1.31 Synchronization Packet elimina o tearing espacial em palcos de LED?
O tearing espacial surge quando luminárias de um mesmo arranjo renderizam dados de instantes temporais diferentes. O sACN resolve a assincronia retendo a aplicação dos pacotes até a chegada de uma mensagem de sincronização mestre.
Sem sincronização, os primeiros nós de uma treliça disparam saídas antes dos nós finais da cadeia. Em transições rápidas de iluminação, a câmera grava faixas horizontais de cores dessincronizadas no quadro.
Fluxo de Sincronização sACN E1.31:
1. Console envia Universo 1 (Data Packet, Sync Address = 7000) -> Buffer do Nó A
2. Console envia Universo 2 (Data Packet, Sync Address = 7000) -> Buffer do Nó B
3. Console envia Universo N (Data Packet, Sync Address = 7000) -> Buffer do Nó N
4. Console emite E1.31 Synchronization Packet (Universo 7000)
5. Todos os Nós aplicam os dados aos drivers LED no mesmo instante de clock
Ao receber um pacote com o campo Synchronization Address configurado, o nó mantém o valor em buffer. Nenhuma saída física é alterada até que o pacote mestre chegue. Todos os módulos LED disparam seus ciclos PWM em perfeita fase óptica.
Como o Image-Based Lighting (IBL) integra Unreal Engine 5 e o DMX Plugin?
Image-Based Lighting em Produção Virtual projeta a iluminação do cenário 3D digital sobre o elenco físico. O DMX Plugin do Unreal Engine extrai cores do renderizador e as transmite via sACN em tempo real.
O pipeline de Pixel Mapping funciona através de quatro etapas sequenciais:
- Amostragem Espacial: Câmeras virtuais e render targets capturam a luz ambiente do cenário 3D no entorno do ator;
- Matriz de Mapeamento: O plugin mapeia regiões do render target para projetores e tubos físicos Quasar Science;
- Conversão de Cor: O sinal linear do renderizador (ACEScg) é convertido para as funções de resposta espectral dos LEDs;
- Modulação de 16-bit: Valores fotométricos são quantizados em canais Coarse e Fine para atingir 65.536 passos de intensidade.
Cálculo de Dimerização Fine de 16-bit:
Valor_Total = (Canal_Coarse × 256) + Canal_Fine
Passo_Normalizado = Valor_Total ÷ 65.535
A quantização tradicional de 8-bit (256 passos) produz saltos visíveis de luminância em baixas intensidades. Fades sutis em cenas escuras revelam degraus na imagem. O controle de 16-bit assegura curvas logarítmicas contínuas até zero absoluto.
Como o RDM (ANSI E1.20) e o RDMnet (ANSI E1.33) gerenciam a infraestrutura do set?
O RDM adiciona comunicação bidirecional sobre a linha de controle para configurar equipamentos remotamente. O padrão ANSI E1.20 (RDM) opera nos intervalos entre pacotes DMX, dispensando intervenções manuais em treliças elevadas.
Cada dispositivo RDM possui um Identificador Único (UID) de 48-bit globalmente exclusivo:
- Manufacturer ID (16 bits): Código atribuído pelo ESTA TSP ao fabricante do refletor;
- Device ID (32 bits): Número de série ou identificador exclusivo da placa controladora.
Estrutura do UID RDM (48 bits / 6 bytes):
+-----------------------------+---------------------------------------------+
| Manufacturer ID (2 bytes) | Device ID (4 bytes) |
| Ex: 0x0024 (ARRI Cine Tech) | Ex: 0x001A4F92 (Número de série da unidade) |
+-----------------------------+---------------------------------------------+
O controlador executa ciclos de Discovery para mapear todos os nós conectados. Após o reconhecimento, o sistema monitora parâmetros críticos:
- Temperatura de junção dos módulos LED e rotação dos coolers;
- Tensão da rede elétrica e consumo instantâneo de corrente em amperes;
- Alertas de sobreaquecimento e falha nos diodos emissores;
- Troca remota do modo de operação DMX (RGBW calibrado vs CCT estendido).
O padrão RDMnet (ANSI E1.33) expande essa arquitetura para redes IP. Ele utiliza corretores de mensagens (Brokers) para gerenciar milhares de refletores em redes de estúdio sem sobrecarregar nós periféricos.
Física do PWM e sincronização com o obturador da câmera
Luminárias LED dimerizam via modulação por largura de pulso (PWM), podendo induzir bandas e flicker no sensor. Para eliminar artefatos visuais, a frequência PWM dos drivers deve ser ordens de magnitude superior ao frame rate da câmera.
O tempo de exposição do sensor cinematográfico é dado por:
T_exposicao = (Angulo_Obturador ÷ 360°) × (1 ÷ Frame_Rate)
Em filmagens a 24 fps com obturador padrão de 180°:
T_exposicao = (180 ÷ 360) × (1 ÷ 24) = 1 ÷ 48 s ≈ 20.83 ms
Se um driver LED genérico opera com PWM de 400 Hz, o período de pulso é:
T_PWM = 1 ÷ 400 Hz = 2.5 ms
Na janela de 20.83 ms, ocorrem apenas 8.33 ciclos de modulação. Por não haver um número inteiro de pulsos, quadros consecutivos integram quantidades distintas de energia, gerando oscilações de brilho no sensor.
Flicker por batimento de fase:
Pulsos_Capturados = T_exposicao ÷ T_PWM
Se Pulsos_Capturados < 100 e não for inteiro -> Ocorrência de flicker e banding
Luminárias profissionais de cinema utilizam drivers PWM entre 20 kHz e 100 kHz. Em 50 kHz (T_PWM = 20 µs), um quadro de 20.83 ms integra mais de 1.000 pulsos completos, garantindo exposição homogênea.
Em palcos ICVFX com luminárias ARRI, o sinal mestre de Genlock (SMPTE ST 2059-2 PTP) trava em fase os motores 3D, as paredes de LED e a frequência das luminárias, eliminando qualquer desvio temporal.
Guia prático de engenharia de rede para sets de iluminação cinematográfica
A estabilidade da rede de iluminação depende de isolamento de tráfego, topologia redundante e QoS. A tabela sintetiza as práticas recomendadas para engenharia de dados em palcos de Produção Virtual e grandes produções.
| Camada de Rede | Prática Recomendada | Justificativa Técnica |
|---|---|---|
| Camada 1 (Física) | Cabos Cat6A blindados (S/FTP) com conectores Neutrik EtherCON | Protege sinais contra interferência eletromagnética de dimmers de alta potência |
| Camada 2 (Enlace) | VLANs dedicadas para dados de iluminação (VLAN 10) e controle de câmera (VLAN 20) | Isola o tráfego multicast sACN de transmissões de vídeo NDI ou SMPTE ST 2110 |
| IGMP Snooping | Habilitar IGMP Snooping v3 com IGMP Querier ativo no switch core | Evita que fluxos multicast inundem portas de nós não relacionados |
| Buffer de Switch | Switches gerenciados com buffer de pacote por porta ≥ 1.5 MB | Previne perda de pacotes sACN durante rajadas de universos sincronizados |
| Redundância | Spanning Tree Protocol rápido (RSTP / IEEE 802.1w) em anéis de fibra | Restaura caminhos de rede em menos de 50 ms em caso de corte de cabo |
| Terminação DMX | Resistores de 120 Ω, 0.25 W entre pinos 2 e 3 no último nó serial | Elimina reflexão de onda eletromagnética que corrompe pacotes RS-485 |
A consolidação de redes Gigabit com sACN sincronizado, controle de 16-bit e diagnóstico RDMnet permite que a iluminação de cinema opere com o mesmo rigor determinístico dos pipelines digitais de pós-produção.
