A combinação de PGO e LLVM BOLT acelera binários compilados em até 20% sem alterar código-fonte. Essa esteira elimina a fragmentação de instruções de máquina e reduz paradas no processador.
Em servidores de alto tráfego, as CPUs perdem até 35% dos ciclos em stalls de frontend. Compiladores estáticos não conhecem os caminhos quentes de produção.
Reordenar blocos básicos após a linkedição resolve esse gargalo diretamente no executável final. O ganho surge do aproveitamento máximo da hierarquia de cache.
A Física do Hardware: Por Que CPUs Modernas Sofrem com Stalls de Frontend
Processadores modernos perdem um terço do tempo esperando instruções na cache L1i. Quando o código está disperso na memória, a unidade de busca esvazia o pipeline de execução especulativa.
Em arquiteturas x86-64 e ARM64, o pipeline divide-se em frontend e backend. O frontend busca, decodifica e despacha instruções. O backend executa as micro-operações fora de ordem.
Se a instrução falta na L1i (32 KB ou 64 KB), ocorre um I-Cache Miss. A busca na L2 custa até 16 ciclos. O acesso à DRAM passa de 200 ciclos.
Desvios imprevisíveis agravam o cenário. Uma falha no Branch Target Buffer (BTB) impõe penalidade de 15 a 20 ciclos de clock para reiniciar o pipeline.
Pipeline de Frontend da CPU (x86-64 / ARM64):
[ Endereço PC ] ──> [ i-TLB & L1i Cache ] ──> [ Decodificador MITE / DSB ] ──> [ Fila de uOps ]
│ │ │
i-TLB Miss L1i Miss Branch Mispredict
(50-150 ciclos) (12-200 ciclos) (15-20 ciclos)
| Nível de Memória / Evento | Latência Típica (Ciclos) | Impacto no Frontend |
|---|---|---|
| Decoded Stream Buffer (DSB) | 0 ciclos | Entrega imediata de micro-operações |
| L1 Instruction Cache (L1i) | 3 a 4 ciclos | Busca de 64 bytes contíguos |
| L2 Unified Cache | 12 a 16 ciclos | Pequeno stall no pipeline |
| Last Level Cache (LLC / L3) | 40 a 60 ciclos | Stall perceptível de execução |
| DRAM (Memória Principal) | 180 a 250 ciclos | Congelamento do frontend |
| Falha de i-TLB (Page Walk) | 50 a 150 ciclos | Leitura concorrente de tabelas de página |

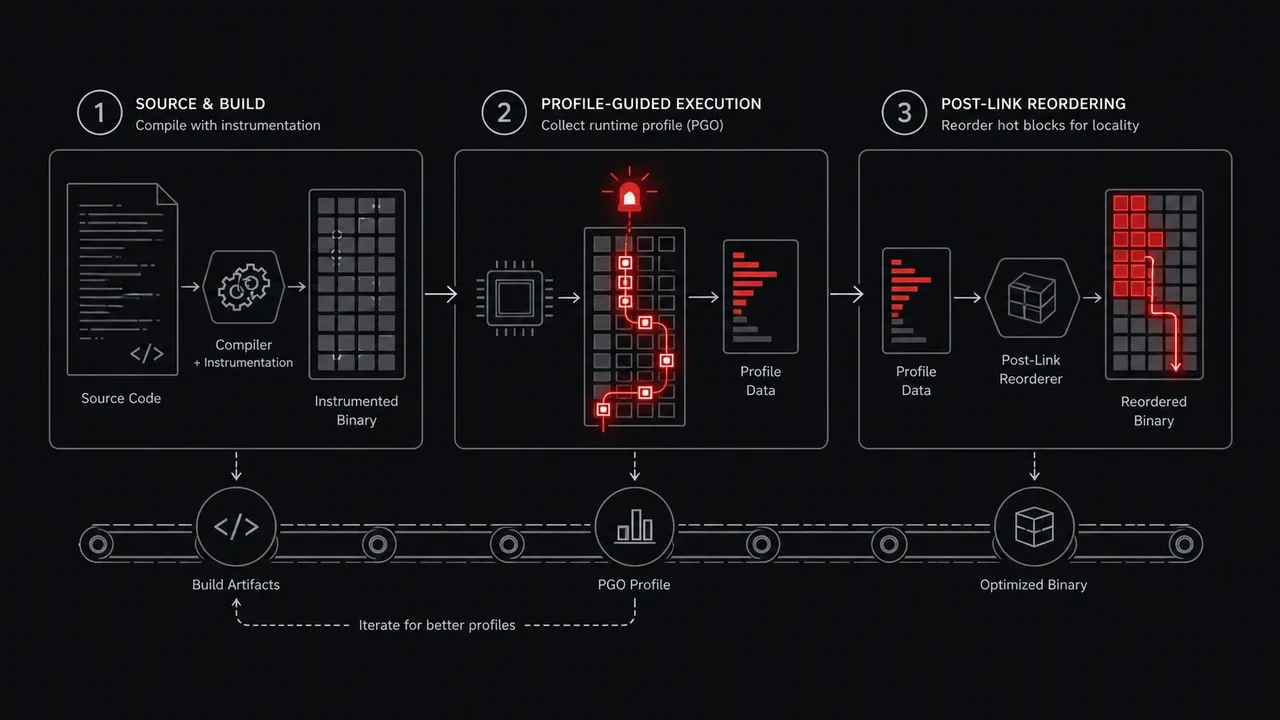

As Três Camadas de Otimização Guiada por Perfil: PGO, AutoFDO e Propeller
A otimização de layout de código opera em três estágios complementares: instrumentação estática, amostragem em hardware e linkedição guiada. Cada camada atua em uma etapa distinta do ciclo de vida do software.
O Profile-Guided Optimization clássico utiliza duas passagens de compilação. Na primeira, o compilador insere contadores nos desvios. Na segunda, ele aplica inlining e alocação de registradores usando o arquivo de perfil.
Fluxo da Tríade de Otimização:
1. Fonte (.cpp/.rs/.go) ──[ Clang/rustc/go + PGO ]──> Binário com ThinLTO
│
2. Tráfego Real em Produção ──[ perf record -b (LBR) ]──> perf.data
│
3. Binário ELF + perf.data ──[ LLVM BOLT / Propeller ]──> Binário Otimizado
O AutoFDO, documentado por Dehao Chen no artigo seminal da Google (IEEE CGO 2016), elimina o overhead de instrumentação. Ele utiliza o recurso de hardware Last Branch Record (LBR) do Linux via perf record -b em produção real.
O Google Propeller evolui essa abordagem dividindo cada função em seções ELF de blocos básicos (-fbasic-block-sections=labels). O linker ld.lld reorganiza essas seções durante a linkedição.
A Mecânica Interna do LLVM BOLT: Reconstrução de CFG e Reordenação Pós-Link
O LLVM BOLT desmonta o executável final para reordenar blocos básicos e segregar código frio. Ele supera as limitações do compilador reconstruindo o Grafo de Fluxo de Controle global pós-link.
Criado na Meta por Maksim Panchenko e integrado ao LLVM BOLT, o otimizador desmonta seções ELF. Com dados de amostragem LBR, calcula as frequências reais de execução de cada aresta do grafo.
O algoritmo clássico de Pettis e Hansen (ACM PLDI 1990) agrupava blocos adjacentes por ordem de peso. O BOLT implementa a heurística Extended TSP, minimizando as distâncias de salto entre blocos quentes.
O processo organiza o binário em quatro transformações fundamentais:
- Alinhamento em Linha de Cache: Posiciona laços críticos e destinos de salto no início de blocos de 64 bytes.
- Fall-Through Optimization: Transforma saltos condicionais frequentes em execução sequencial direta sem desvio de instrução.
- Segregação de Código Frio: Move blocos de tratamento de erro e rotinas raras para a seção
.text.cold. - Indirect Call Promotion (ICP): Converte ponteiros de função indiretos em comparações diretas contra os alvos mais frequentes.
Reorganização de Layout de Memória pelo BOLT:
Layout Estático Padrão (Intercalado):
[ Bloco Quente A ] [ Erro / Frio B ] [ Bloco Quente C ] [ Log / Frio D ] [ Bloco Quente E ]
Layout Otimizado com Segregação Térmica:
Seção Quente (.text / 2MB Huge Pages): [ Bloco Quente A ] [ Bloco Quente C ] [ Bloco Quente E ]
Seção Fria (.text.cold / 4KB Pages): [ Erro / Frio B ] [ Log / Frio D ]
Ganhos em Produção: Meta, Google, Rust e Go na Prática
Resultados medidos em escala comprovam ganhos entre 7% e 20% de throughput líquido em servidores. A redução no consumo de ciclos de CPU traduz-se em economia direta de infraestrutura.
Na infraestrutura da Meta, o BOLT acelerou o runtime HHVM em 8% e microsserviços C++ em até 12%. Falhas de cache L1i caíram em 35%, enquanto as falhas de i-TLB reduziram-se pela metade.
No ecossistema Rust, a equipe do compilador oficial utiliza cargo-pgo e BOLT para otimizar o rustc. O tempo de compilação da suíte padrão caiu entre 12% e 18% em benchmarks públicos de integração contínua.
A partir do Go 1.20 e consolidado no Go 1.22+, o compilador da Go Language Team adotou suporte nativo a PGO. Serviços como Prometheus e bancos de dados distribuídos obtêm de 8% a 14% mais requisições por segundo.
| Ambiente / Ferramenta | Otimização Aplicada | Redução de L1i Misses | Ganho de Vazão (Throughput) |
|---|---|---|---|
| Meta C++ Services (RocksDB / TAO) | ThinLTO + PGO + BOLT | -35% a -42% | +8.0% a +12.5% |
| Google Search / YouTube Backend | AutoFDO + Propeller | -30% a -38% | +5.5% a +9.2% |
Compilador Rust (rustc) | ThinLTO + PGO + BOLT | -28% a -34% | +12.0% a +18.0% velocidade |
| Runtimes Go 1.22+ (Prometheus / KV) | Go PGO Nativo | -20% a -26% | +8.0% a +14.0% |
| Analisadores de Código (MaxVision Code) | Clang/Rust PGO + BOLT | -32% a -40% | +15.0% a +22.0% |
Guia Prático de Implementação: Do Perfil com perf ao Binário Otimizado
A integração do pipeline exige apenas a preservação de símbolos e relocações durante a compilação. O processo pode ser automatizado em esteiras de integração contínua.
Para habilitar o LLVM BOLT, o binário deve ser compilado com suporte a relocações de código. Em C e C++, adicione -Wl,--emit-relocs e mantenha a tabela de símbolos intacta com -gmlt.
Passo 1: Compilação Inicial com Metadados de Relocação
# Compilação C++ com Clang e flags de relocação para BOLT
clang++ -O3 -flto=thin -gmlt -Wl,--emit-relocs \
-Wl,--color-diagnostics \
-o server_service main.cpp backend.cpp network.cpp
Passo 2: Coleta Não-Intrusiva de LBR em Produção
# Executa a coleta de branches de hardware sob tráfego real (Linux perf)
perf record -e cycles:u -b -o perf.data -- ./server_service --benchmark-run
# Converte o perfil bruto de hardware para o formato legível pelo BOLT
perf2bolt -p perf.data -o bolt.fdata server_service
Passo 3: Aplicação das Transformações com LLVM BOLT
# Reordena blocos básicos, promove chamadas indiretas e segrega código frio
llvm-bolt server_service -o server_service.bolt \
-data bolt.fdata \
-reorder-blocks=ext-tsp \
-reorder-functions=cdsort \
-split-functions \
-split-all-cold \
-dyno-stats \
-indirect-call-promotion=all \
-align-blocks \
-align-functions=64
Passo 4: Implementação Equivalente no Ecossistema Rust
No ecossistema Rust, a ferramenta cargo-pgo simplifica todo o ciclo de instrumentação e execução pós-link.
# 1. Compilação com instrumentação PGO em Rust
cargo pgo build
# 2. Execução da carga de trabalho para gerar perfil
cargo pgo run -- --workload-benchmark
# 3. Recompilação guiada por perfil com flags de relocação para BOLT
RUSTFLAGS="-C link-arg=-Wl,--emit-relocs" cargo pgo optimize
# 4. Instrumentação e otimização final com BOLT
cargo pgo bolt build
cargo pgo bolt run -- --workload-benchmark
cargo pgo bolt optimize
Limitações Técnicas e Quando Não Utilizar Otimização Pós-Link
A otimização pós-link não deve ser aplicada em binários dominados por gargalos de memória ou código gerado por JIT. Em ambientes sem suporte de hardware a LBR, o custo de perfilamento pode ser inviável.
Runtimes que utilizam compilação Just-In-Time, como o V8 do Node.js ou a HotSpot JVM, emitem instruções em tempo de execução na memória anônima. O BOLT atua exclusivamente em código estático ELF pré-compilado.
A tabela abaixo resume as restrições arquiteturais e trade-offs operacionais da técnica:
| Cenário / Arquitetura | Viabilidade da Técnica | Observação Técnica |
|---|---|---|
| Servidores x86-64 com Intel LBR | Totalmente Suportado | Coleta com overhead inferior a 1% |
| Servidores ARM64 (Neoverse / Graviton) | Suporte Parcial | Requer hardware com Branch Record Buffer Extension (BRBE) |
| Runtimes JIT (V8, JVM, PyPy) | Não Aplicável | Código quente é gerado em heap em tempo de execução |
| Binários com gargalo em Backend (DRAM bound) | Baixo Impacto | Ganhos limitados quando o gargalo é largura de banda de memória |
| Pipelines CI/CD com binários estáticos | Altamente Recomendado | Excelente retorno em parsers, linters e serviços de rede |
Aplicação na Engenharia de Software e MaxVision Code
No ecossistema do MaxVision Code, o pipeline PGO e BOLT é empregado em analisadores sintáticos e formatadores de alta vazão. Ferramentas de análise de código processam milhões de nós de Árvore Sintática Abstrata (AST) por segundo, onde a localidade de instruções é determinante.
Parsers baseados em tree-sitter e motores de auditoria estática apresentam grafos de controle com milhares de nós de decisão. A aplicação de PGO e segregação de código frio em analisadores como o fallow reduz o tempo de auditoria de grandes bases de código em até 22%.
Engenheiros de sistemas de alto desempenho devem tratar o layout de código binário como parte fundamental da arquitetura de software. O compilador entrega código correto; a otimização pós-link garante que o processador o execute na velocidade máxima do silício.
Perguntas Frequentes (FAQ)
O que é o LLVM BOLT?
O LLVM BOLT é uma ferramenta de otimização de binários pós-link desenvolvida pela Meta e mantida pelo projeto LLVM. Ele reorganiza os blocos básicos e as funções de um executável compilado com base no perfil real de execução para reduzir stalls de CPU.
Qual é a diferença entre PGO e BOLT?
O PGO atua no nível de código-fonte e representação intermediária (LLVM IR) durante a compilação, permitindo inlining agressivo e unrolling de loops. O BOLT atua no executável final após a linkedição, otimizando o layout de código de máquina e alinhamentos de cache de 64 bytes.
O LLVM BOLT substitui o compilador tradicional?
Não. O BOLT é uma etapa complementar de pós-processamento. A aplicação precisa ser compilada previamente com otimizações padrão (-O3, ThinLTO) e com flags que preservem relocações (-Wl,--emit-relocs).
O que são stalls de frontend em um processador?
Stalls de frontend ocorrem quando as unidades de execução do processador ficam ociosas porque as instruções de máquina não chegaram a tempo devido a falhas na cache L1 de instruções (L1i) ou no buffer de tradução de endereços (i-TLB).
É necessário alterar o código-fonte para usar BOLT ou PGO?
Não. Todo o processo é realizado exclusivamente por meio de flags de compilação, ferramentas de perfilamento do sistema operacional (perf) e comandos de pós-processamento de binários.
