OLPF, Nyquist, Difração e Filtros e-ND no Cinema Digital: A Física da Amostragem Óptica

A captura digital em cinema é um processo discreto de amostragem espacial bidimensional. Esse processo é governado pelas leis do Teorema de Nyquist-Shannon. Frequências ópticas que ultrapassam a densidade dos fotosítios geram distorções irreversíveis de aliasing e moiré.

Controlar essa amostragem exige engenharia óptica antes que a luz atinja o silício. Filtros passa-baixa birrefringentes, difração de abertura e atenuação eletrônica por cristal líquido definem a pureza do sinal gravado.

O que determina o limite de amostragem espacial no sensor Bayer

O limite de amostragem espacial é determinado pela frequência de Nyquist (f_Nyquist = 1 ÷ (2 × p)), igual à metade da densidade física de fotosítios. Qualquer frequência óptica superior a esse limiar sofre rebatimento espectral (aliasing), projetando padrões geométricos espúrios sobre a imagem.

A amostragem espacial digital foi formalizada nos trabalhos de Harry Nyquist (1928) e Claude E. Shannon (1949). O teorema estabelece que a reconstrução exata de um sinal contínuo exige taxa de amostragem superior ao dobro da sua frequência máxima.

A matriz Bayer foi patenteada por Bryce Bayer na Kodak (US Patent 3,971,065). Seu mosaico RGGB divide a amostragem em canais espectrais assimétricos:

• O canal Verde (G) ocupa 50% da malha em padrão quincunx, com amostragem linear de p × √2.
• Os canais Vermelho (R) e Azul (B) ocupam apenas 25% dos fotosítios cada, com amostragem linear de 2 × p.
• A frequência de corte de Nyquist para o canal Verde é expressa por f_Nyquist_G = 1 ÷ (p × √2).
• A frequência de Nyquist para Vermelho e Azul cai para a metade da malha: f_Nyquist_RB = 1 ÷ (2 × p).

Frequência de Nyquist por Pixel Pitch:
- ARRI ALEXA 35 (ALEV IV, p = 6.075 µm):  f_Nyquist = 82.3 lp/mm
- Sony FX9 / Venice 2 (p = 5.95 µm):       f_Nyquist = 84.0 lp/mm
- RED V-Raptor 8K VV (p = 4.40 µm):       f_Nyquist = 113.6 lp/mm
- Sony Burano 8.6K (p = 3.82 µm):         f_Nyquist = 130.9 lp/mm
- Blackmagic URSA 12K (p = 2.20 µm):      f_Nyquist = 227.3 lp/mm

Como vermelho e azul são subamostrados na proporção de 1:4 na grade, frequências médias da cena causam aliasing severo nesses canais. O algoritmo de demosaicing interpreta esse rebatimento como transição brusca de cor. O resultado prático é o surgimento de falsas franjas coloridas (false color moiré) em tecidos e padrões finos.

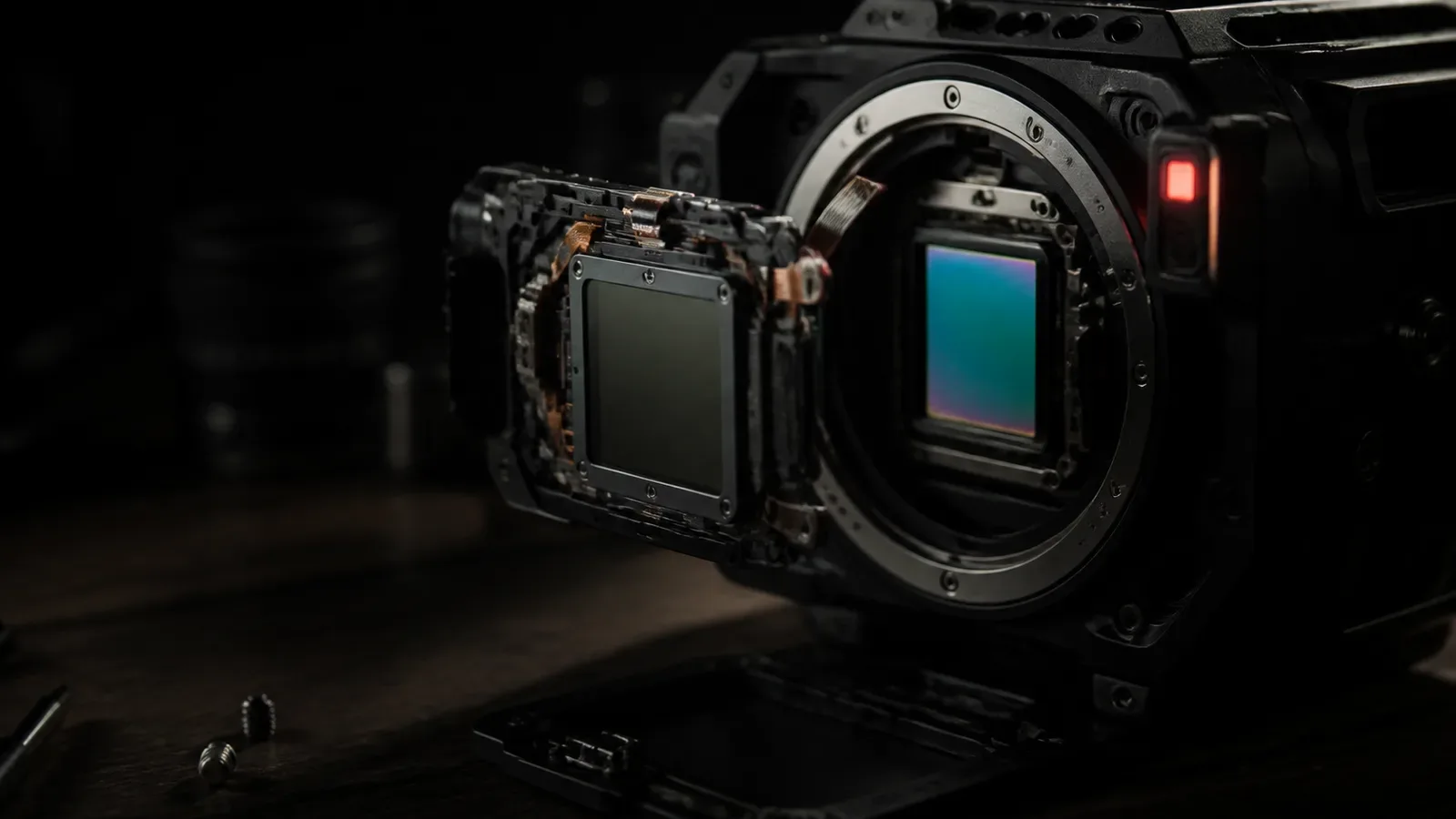

Como o cristal birrefringente do OLPF anula o moiré antes do sensor

O filtro passa-baixa óptico (OLPF) anula o moiré dividindo o feixe de luz incidente em múltiplos raios através de birrefringência. Essa divisão espacial desfoca o sinal luminoso na escala do pixel pitch antes que ele alcance o sensor.

Conforme a teoria de Born e Wolf em Principles of Optics, cristais uniaxiais anisotrópicos possuem dois índices de refração. São os índices ordinário (n_o) e extraordinário (n_e). Ao incidir em corte de 45°, o raio extraordinário desvia-se do ordinário por uma distância de deslocamento (walk-off d).

Uma montagem de OLPF cinematográfico de 4 pontos (4-spot point spread function) utiliza um conjunto óptico em três camadas:

1. Primeira lâmina de quartzo: Realiza o deslocamento horizontal do feixe por d = p ÷ 2, gerando dois pontos luminosos.
2. Lâmina de quarto de onda (Quarter-Wave Plate): Converte a polarização linear resultante em polarização circular para equalizar a luz.
3. Segunda lâmina de quartzo: Girada em 90°, desloca o feixe verticalmente por d = p ÷ 2, gerando quatro pontos em quadrado micrométrico.

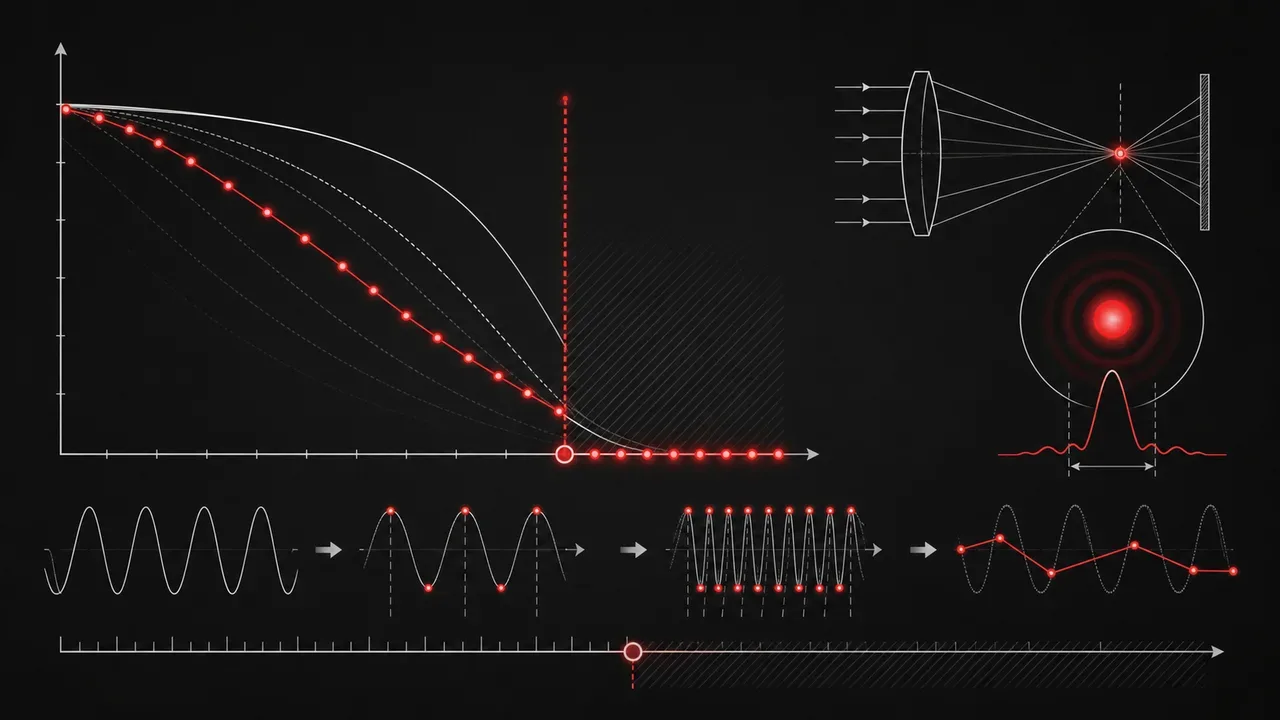

A função de transferência óptica no domínio das frequências espaciais (f_x, f_y) é expressa analiticamente por:

H(f_x, f_y) = cos(π × f_x × d) × cos(π × f_y × d)

O primeiro zero de transmissão ocorre em f_x = 1 ÷ (2 × d). Ao projetar d = p ÷ 2, o zero coincide com a taxa de amostragem f_s = 1 ÷ p = 2 × f_Nyquist. Isso anula a Função de Transferência de Modulação (MTF) na zona crítica de moiré.

Resposta em Frequência do OLPF de 4 Pontos:
- Em f = 0 (DC):              H(0) = 1.00 (100% de contraste)
- Em f = 0.5 × f_Nyquist:      H(f) ≈ 0.85 (85% de microcontraste preservado)
- Em f = f_Nyquist:            H(f_Nyq) ≈ 0.50 (50% de atenuação no limiar)
- Em f = 2 × f_Nyquist (f_s):  H(f_s) = 0.00 (Zero absoluto de passagem óptica)

Fabricantes como a RED Digital Cinema oferecem conjuntos OLPF intercambiáveis para diferentes exigências visuais:

• Standard OLPF: Equilíbrio balanceado entre nitidez fina, supressão de moiré e fidelidade cromática em estúdio.
• Skin Tone-Highlight OLPF: Revestimento dielétrico otimizado para altas luzes e tons de pele, com atenuação mais suave.
• Low Light OLPF: Camada anti-reflexo que prioriza transmissão fotônica em baixa luminosidade.

Por que a difração de abertura atua como um passa-baixa natural em aberturas fechadas

A difração de abertura atua como um filtro passa-baixa porque espalha a luz no padrão circular do disco de Airy. Conforme a íris fecha, esse disco expande e realiza uma convolução óptica na imagem, eliminando altas frequências espaciais.

Segundo os fundamentos de óptica descritos por Warren J. Smith em Modern Optical Engineering, o diâmetro do disco de Airy entre os primeiros anéis escuros é dado por:

d_Airy = 2.44 × λ × N

Aqui, λ é o comprimento de onda da luz (0.55 µm no visível). O termo N representa o f-number da lente.

A Abertura Limite de Difração (DLA — Diffraction-Limited Aperture) indica o f-number em que o disco de Airy iguala o tamanho de um único fotosítio:

N_DLA = p ÷ (1.22 × λ) ≈ p ÷ 0.671

Cálculo da Abertura Limite de Difração (λ = 550 nm):
- Sensor com p = 6.0 µm (ALEXA 35 / FX9):   N_DLA = 6.0 ÷ 0.671 ≈ f/8.9
- Sensor com p = 4.4 µm (RED V-Raptor 8K):   N_DLA = 4.4 ÷ 0.671 ≈ f/6.5
- Sensor com p = 3.8 µm (Sony Burano 8.6K):  N_DLA = 3.8 ÷ 0.671 ≈ f/5.6
- Sensor com p = 2.2 µm (URSA 12K Super35):  N_DLA = 2.2 ÷ 0.671 ≈ f/3.3

Quando a íris é fechada além da DLA (como em f/16 ou f/22 em um sensor 8K):

1. O diâmetro do disco de Airy alcança 2.44 × 0.55 × 16 = 21.47 µm.
2. Essa mancha cobre uma área superior a 5 × 5 fotosítios em sensor com p = 3.8 µm.
3. A MTF na frequência de Nyquist cai para menos de 5%.
4. O moiré é eliminado pela difração, mas a resolução efetiva cai para níveis abaixo de 2K reais.

Por esse motivo, sensores modernos de cinema exigem controle de luz via densidade neutra em vez de fechamento excessivo do diafragma.

O que causa a poluição infravermelha em filtros ND convencionais

A poluição infravermelha (IR pollution) ocorre porque corantes de filtros ND tradicionais perdem densidade acima de 700 nm. Como os sensores de silício mantêm sensibilidade no infravermelho próximo (700–1000 nm), essa radiação vaza e contamina tecidos e sombras com tons magenta.

Em luz solar intensa (100.000 lux), a exposição correta exige densidades de 1.8 a 2.4 (corte de 6 a 8 stops). Quando o filtro reduz a luz visível em fator de 1 ÷ 256 (ND 2.4), mas transmite mais de 50% do infravermelho:

• A proporção relativa de radiação infravermelha que atinge o sensor cresce mais de cem vezes.
• Os corantes da matriz Bayer tornam-se transparentes ao infravermelho longo, sensibilizando os três canais.
• O canal Vermelho sofre a contaminação mais severa, desbalanceando a reprodução de tecidos sintéticos pretos e tons de pele.

Mecanismos de Supressão de Infravermelho em Cinema:
1. Filtros Absorventes Tingidos (Dyed Glass):
   - Atenuação homogênea por densidade química no substrato.
   - Perde eficácia gradualmente acima de 680 nm em altas densidades.
2. Filtros Dicroicos Reflexivos (Hot Mirrors):
   - Camadas de deposição dielétrica que refletem o IR por interferência.
   - Apresentam desvio de cor (*vignette*) com lentes grandes-angulares.
3. Filtros Híbridos IRND (Full-Spectrum):
   - Combinam absorção em banda larga e corte dicroico em 680 nm.
   - Padrão em vidros profissionais como Tiffen IRND e Schneider Platinum.

Normas como a SMPTE RP 2093 orientam o corte de infravermelho. Modelos como a ARRI ALEXA 35 integram esse filtro calibrado diretamente no bloco óptico frontal.

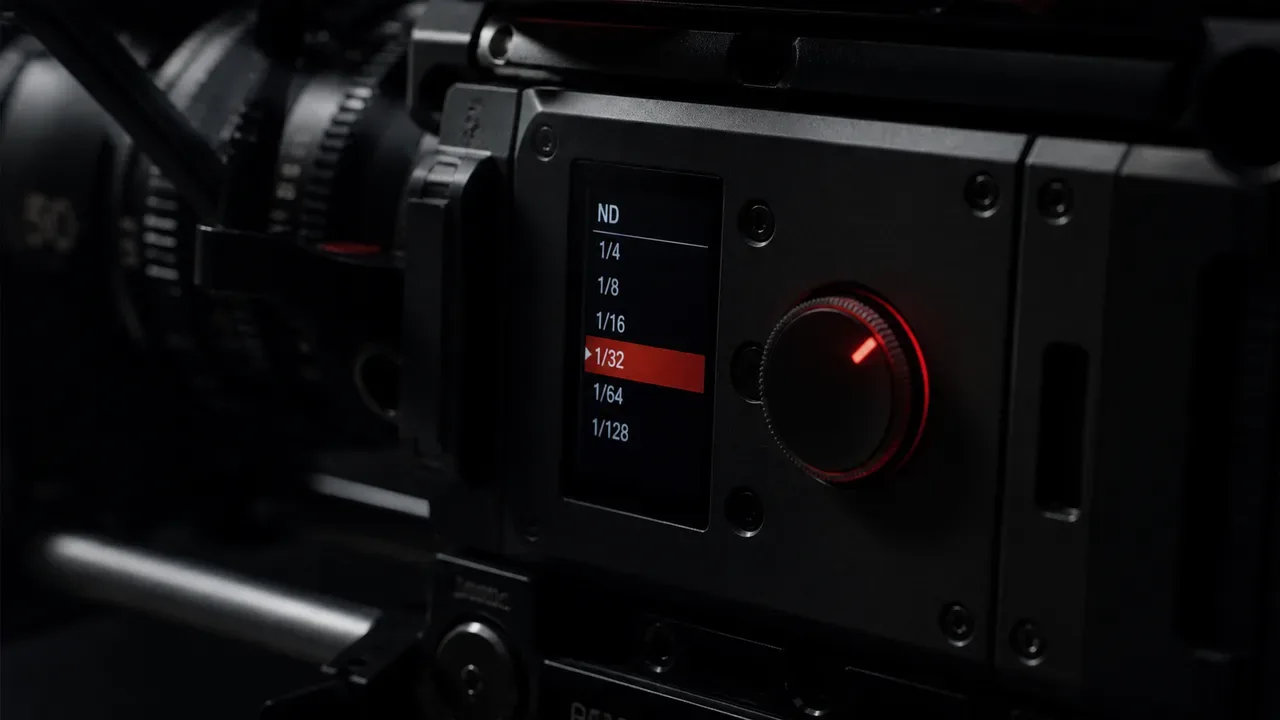

Como funciona a tecnologia de Filtro ND Eletrônico Variável de Cristal Líquido (e-ND)

O filtro ND eletrônico variável (e-ND) modula a densidade óptica por tensão elétrica aplicada sobre cristal líquido nemático. O mecanismo viabiliza ajuste contínuo de exposição de 1/4 (ND 0.6) a 1/128 (ND 2.1) sem alterar a profundidade de campo.

Patenteada pela Sony Corporation para linhas CineAlta e Cinema Line (FX6, FX9 e Burano), a física do e-ND opera nos seguintes princípios:

1. Substratos com Eletrodos de ITO: Lâminas ópticas com óxido de índio e estanho conduzem corrente transparente sobre a célula de cristal líquido.
2. Polarizadores Cruzados: Em repouso (tensão zero), as moléculas alinham-se uniformemente, permitindo transmissão luminosa máxima no modo transparente (Clear).
3. Modulação Eletro-óptica via PWM: A aplicação de tensão por modulação de largura de pulso altera a orientação dipolar molecular. Isso varia o retardo de fase e controla a passagem de luz.
4. Camada de Absorção IR Integrada: O sanduíche óptico possui bloqueio de infravermelho calibrado, preservando neutralidade cromática entre 400 nm e 700 nm em toda a faixa de densidade.

A principal vantagem operacional do e-ND no set é o modo Auto ND desacoplado da íris:

• O diretor de fotografia fixa a lente em f/2.0 para manter desfoque e define o obturador em 180° (1/48 s a 24 fps).
• Em transições entre sol e sombra em planos-sequência, o circuito modula a densidade do cristal líquido em milissegundos sem saltos de diafragma.
• Na Sony Burano, a célula e-ND foi posicionada à frente do estabilizador de sensor no corpo (IBIS), preservando o flange focal cinematográfico.

Comparativo de tecnologias de controle de exposição e filtragem óptica

A escolha entre filtros ND mecânicos de vidro e sistemas eletrônicos e-ND determina a velocidade operacional e a integridade de cor na gravação:

Perguntas frequentes sobre OLPF, Nyquist e filtros no cinema digital

1. Por que sensores de 8K e 12K usam OLPFs menos agressivos que sensores de 4K?

Sensores de alta densidade possuem fotosítios menores (p ≤ 3.8 µm), elevando a frequência de Nyquist para além de 130 lp/mm. Como as lentes de cinema já sofrem atenuação de MTF nessas frequências, a própria óptica atenua detalhes excessivos. A difração natural do sistema complementa a filtragem, permitindo OLPFs mais suaves que maximizam a acutância.

2. O que é o false color moiré e como ele difere do moiré geométrico?

O moiré geométrico decorre da interferência espacial entre duas malhas regulares, gerando faixas de luminância. O false color moiré surge da subamostragem do mosaico Bayer. Como os canais vermelho e azul possuem metade da densidade do verde, sofrem aliasing prematuro. O demosaicing interpreta esse rebatimento como cor, criando franjas artificiais de arco-íris.

3. Filtros ND variáveis de rosca polarizadores geram o mesmo resultado que o e-ND?

Não. Filtros ND variáveis de rosca utilizam dois polarizadores lineares em rotação mecânica mútua. Esse sistema gera aberrações em peles, produz vinheta em cruz (X-pattern) em grandes-angulares e vaza infravermelho. O e-ND de cristal líquido opera com alinhamento eletro-óptico uniforme e revestimentos calibrados de absorção espectral.

4. Fechar a lente em f/22 elimina o moiré sem desvantagens no cinema?

Não. Fechar a íris em f/22 expande o disco de Airy para mais de 29 µm. Essa difração elimina o moiré, mas destrói o microcontraste do sensor. A nitidez real cai para níveis abaixo de 1080p. A conduta correta é operar no sweet spot da lente (f/2.8 a f/5.6) e controlar a luz com filtros ND.

5. O que é metamerismo e por que ele é afetado por filtros ND de baixa qualidade?

Metamerismo é a propriedade visual em que amostras com espectros físicos distintos produzem a mesma sensação de cor sob certa luz. Filtros ND deficientes que vazam radiação infravermelha alteram a luz que chega ao silício. Superfícies com o mesmo aspecto aos olhos humanos acabam registradas pela câmera com cores discrepantes.

Diretrizes de amostragem e filtragem para fluxos cinematográficos

Dominar a cadeia óptica entre a lente e o sensor é indispensável para extrair a máxima qualidade de imagem em produções cinematográficas digitais:

1. Monitore a Abertura Limite de Difração (DLA): Conheça o pixel pitch da sua câmera e evite fechar o diafragma além de f/8 em sensores 6K/8K, preservando a MTF óptica e a integridade dos detalhes finos.
2. Utilize Filtragem com Bloqueio IR Comprovado: Em externas diurnas com atenuação acima de 4 stops (ND 1.2+), utilize exclusivamente filtros IRND com corte dicroico ou sistemas eletrônicos e-ND de fábrica para evitar desvios cromáticos irreversíveis nas sombras.
3. Selecione o OLPF Adequado para o Cenário: Em câmeras modulares com OLPF intercambiável, utilize filtros com corte suave em ambientes controlados e OLPFs de alta atenuação ao fotografar figurinos com tecidos sintéticos reflexivos ou painéis de LED (moiré-prone surfaces).
4. Aproveite o Auto e-ND para Planos Contínuos: Em tomadas em movimento com transição de luz, utilize a densidade neutra eletrônica para estabilizar a exposição, mantendo íris e obturador fixos na estética visual pré-definida.
