Fotogrametria com drone é a ciência e técnica de obter medições métricas confiáveis e modelos tridimensionais do relevo a partir de fotos aéreas sobrepostas. Por meio de algoritmos de visão computacional, o processamento converte imagens bidimensionais em ortomosaicos, modelos digitais de terreno e nuvens de pontos centimétricas.
O método atua como sensoriamento remoto passivo de alta resolução. Em vez de emitir pulsos laser próprios, a câmera fotográfica registra a luz solar refletida pela superfície.
Essa abordagem transformou a topografia, a engenharia civil e o monitoramento ambiental. Ela substitui semanas de levantamento manual por voos automatizados de poucos minutos.
Como funciona a fotogrametria com drone na prática?
A fotogrametria com drone opera capturando centenas de fotos aéreas com sobreposição longitudinal de 75% a 80% e lateral de 60% a 70%. Cada elemento do terreno aparece em múltiplos ângulos de visão. Softwares de visão computacional detectam pontos idênticos entre as imagens para calcular sua posição tridimensional exata.
A base computacional desse processo chama-se Structure from Motion, abreviado como SfM. O algoritmo identifica feições visuais contrastantes em escala subpixel em cada fotografia registrada.
Ao cruzar os raios ópticos de dezenas de perspectivas convergentes, o software resolve simultaneamente a geometria da cena e a posição espacial da câmera.
O resultado inicial desse cálculo matemático é uma nuvem de pontos esparsa. Essa estrutura inicial passa por algoritmos de densificação densa para preencher lacunas de relevo.
A malha contínua resultante gera representações digitais completas. O sistema produz ortomosaicos ortorretificados, modelos digitais de superfície e malhas tridimensionais com textura fotorrealista.
O que é GSD e por que ele define a qualidade do mapeamento?
GSD significa Ground Sampling Distance, traduzido como Distância de Amostragem do Solo. O parâmetro representa a distância linear no terreno representada por um único pixel da imagem. Um GSD de 2 centímetros por pixel indica que cada pixel da foto cobre uma área real de dois centímetros quadrados no chão.
Quanto menor for o valor numérico do GSD, maior será o nível de detalhes capturado pela aeronave.
O cálculo do GSD relaciona altura de voo, distância focal e tamanho do pixel. Essa proporção geométrica determina a resolução final no solo:
GSD = (H × Sw) ÷ (F × Iw)
Nessa relação, a altura de voo é H e a largura do sensor é Sw. A distância focal da lente é F e a largura da imagem é Iw.
Para planejar a altitude de voo necessária para atingir determinado detalhamento técnico, os operadores isolam a altura na fórmula:
H = (GSD × F × Iw) ÷ Sw
Um drone voando a 100 metros de altura com sensor Full Frame de 45 megapixels alcança rotineiramente GSD de 1,25 centímetro por pixel.
Sensores menores de 20 megapixels na mesma altitude geram cerca de 2,67 centímetros por pixel. Definir o GSD correto evita voos desnecessariamente baixos que consomem baterias excessivas.
Quais equipamentos e sensores são recomendados para fotogrametria?

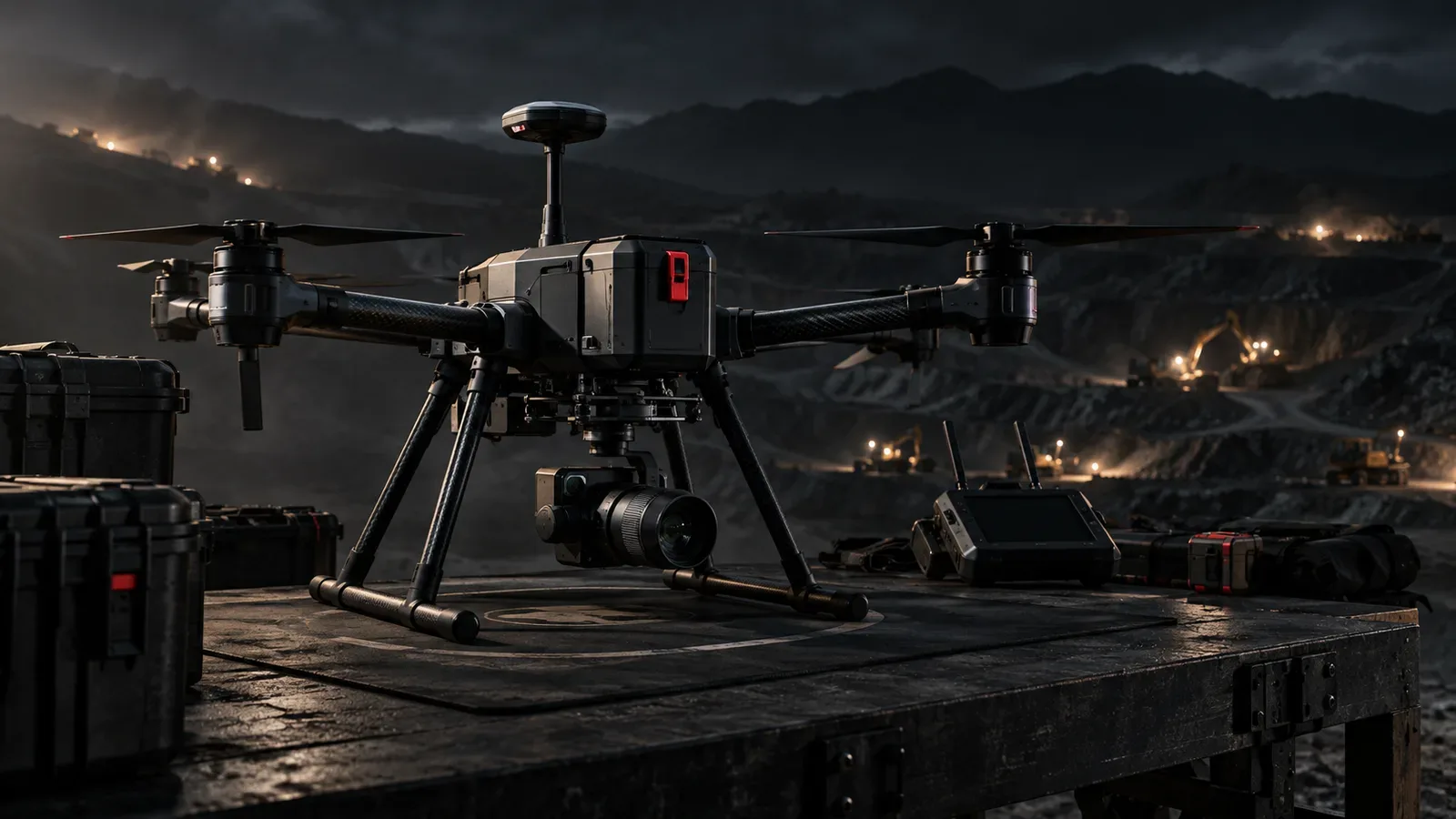

A fotogrametria profissional exige drones com sensores de grande formato e obturador mecânico central. Câmeras com obturador eletrônico sofrem distorção de arrasto cinemático durante o deslocamento contínuo da aeronave. Além da lente adequada, a integração de receptores GNSS de dupla frequência com RTK ou PPK garante precisão centimétrica.
A escolha da câmera determina a estabilidade geométrica de todo o projeto cartográfico. Sensores comuns de smartphones ou drones recreativos expõem a imagem linha por linha.
Esse mecanismo, conhecido como rolling shutter, distorce a geometria de objetos enquanto o drone voa a 10 metros por segundo.
O obturador mecânico expõe todo o sensor simultaneamente em frações de até 1/2000 de segundo. Ele congela a cena com perfeição geométrica absoluta.
Câmeras de ponta como a DJI Zenmuse P1 utilizam sensores Full Frame de 35 milímetros montados em gimbals de alta precisão.
Modelos compactos de alta produtividade, como o DJI Mavic 3 Enterprise, trazem sensores de 4/3 de polegada com obturador mecânico integrado.
Para garantir que a câmera permaneça apontada para o nadir geométrico sem vibrações mecânicas, a calibração inercial é indispensável. Entender o papel do calibracao-imu-compass-gimbal-drone evita falhas de estabilização em campo.
A estabilidade de voo aproxima-se dos padrões de um o-que-e-drone-profissional, assegurando repetibilidade técnica em missões industriais complexas.
Por que pontos de controle em solo são indispensáveis no mapeamento?

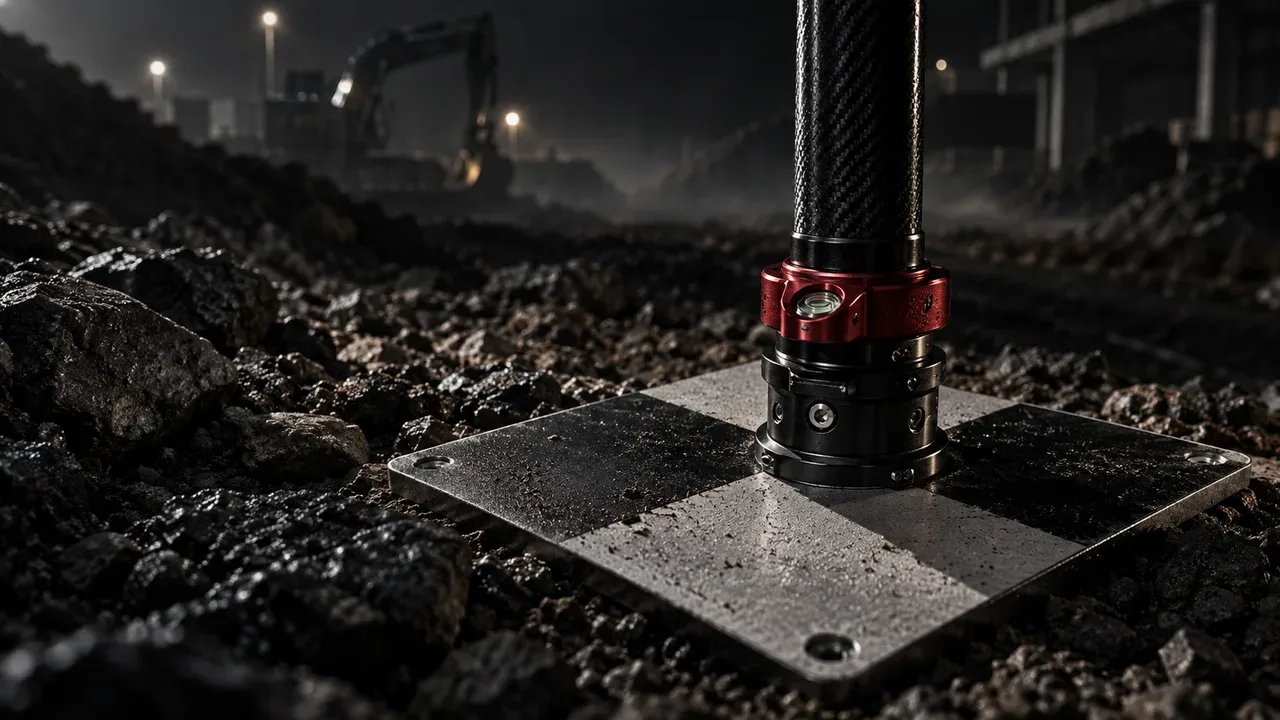

Pontos de Controle em Solo, conhecidos pela sigla GCP, são alvos físicos de alto contraste posicionados no chão e medidos com receptores GNSS geodésicos. Eles funcionam como âncoras geográficas absolutas para amarrar o modelo digital ao sistema geodésico oficial. Sem pontos de controle, o projeto acumula erros altimétricos sistemáticos.
Existe uma diferença técnica vital entre precisão relativa e precisão absoluta no processamento fotogramétrico.
A precisão relativa mede a exatidão entre objetos vizinhos dentro do próprio modelo digital, mantendo distâncias internas proporcionais.
Já a precisão absoluta afere a concordância das coordenadas do modelo em relação ao sistema cartográfico oficial brasileiro, o SIRGAS2000.
Drones equipados com posicionamento cinemático em tempo real, ou RTK, gravam a coordenada da antena com precisão de dois centímetros.
Entretanto, o sinal RTK isolado não elimina distorções radiais residuais de lentes não calibradas. Ele também não converte altitudes elipsoidais em altitudes ortométricas locais sem modelo geoidal.
Por essa razão, engenheiros distribuem de quatro a oito alvos GCP em pontos perimetrais e centrais da área levantada.
Alvos adicionais funcionam como Pontos de Verificação independentes, servindo para auditar estatisticamente o erro médio quadrático final do projeto.
Quais são as diferenças entre fotogrametria, LiDAR e topografia tradicional?
A fotogrametria aérea destaca-se pelo menor custo de equipamento e pela geração de texturas fotorrealistas de alta resolução. O LiDAR aéreo utiliza pulsos laser ativos para penetrar vegetação densa e modelar o solo sob copas florestais. A topografia clássica com estação total oferece precisão milimétrica local, mas baixa produtividade em grandes áreas.
A escolha entre essas três tecnologias depende da cobertura vegetal da área e do orçamento disponível para a missão.
Em canteiros de obras de terraplenagem, minerações e áreas urbanas abertas, a fotogrametria com drone oferece a melhor relação entre custo e benefício.
Quando o terreno apresenta cobertura vegetal fechada, como matas nativas ou reflorestamentos de eucalipto, a luz óptica não atinge o chão.
Nesses cenários críticos, a solução ideal consiste em recorrer ao o-que-e-drone-lidar, cujos feixes laser atravessam frestas de folhagens.
A tabela abaixo resume as diferenças técnicas, operacionais e financeiras entre as três metodologias de levantamento:
| Característica de Engenharia | Fotogrametria com Drone | Drone com Sensor LiDAR | Topografia Tradicional (GNSS/Estação) |
|---|---|---|---|
| Tipo de Sensoriamento | Passivo óptico (luz solar visível) | Ativo laser (pulsos infravermelhos ToF) | Contato mecânico ou visada óptica direta |
| Penetração em Vegetação | Nula; mapeia apenas o topo das copas | Alta; múltiplos retornos mapeiam o solo | Pontual; exige abertura manual de picadas |
| Geração de Textura RGB | Nativa com altíssima resolução espacial | Exige câmera fotográfica auxiliar acoplada | Não gera textura visual ou ortomosaico |
| GSD ou Resolução Típica | 0,5 cm a 3 cm por pixel no solo | 50 a 300 pontos por metro quadrado | Pontos discretos medidos individualmente |
| Operação Noturna | Inviável; depende de iluminação solar | Totalmente funcional no escuro absoluto | Viável com prismas refletores e iluminação |
| Produtividade Diária Média | 100 a 400 hectares por equipe | 200 a 600 hectares por equipe | 5 a 15 hectares por equipe de campo |
| Investimento em Equipamento | R$ 35 mil a R$ 120 mil no Brasil | R$ 180 mil a R$ 650 mil no Brasil | R$ 40 mil a R$ 150 mil por estação completa |
Quais são os principais softwares para processamento fotogramétrico?
Os principais softwares do mercado dividem-se entre soluções de desktop de alto desempenho e plataformas em nuvem para gestão corporativa. Pix4Dmapper e Pix4Dmatic lideram projetos de infraestrutura com rigor métrico. Agisoft Metashape destaca-se pela flexibilidade e reconstrução de malhas 3D. OpenDroneMap oferece alternativa open source profissional.

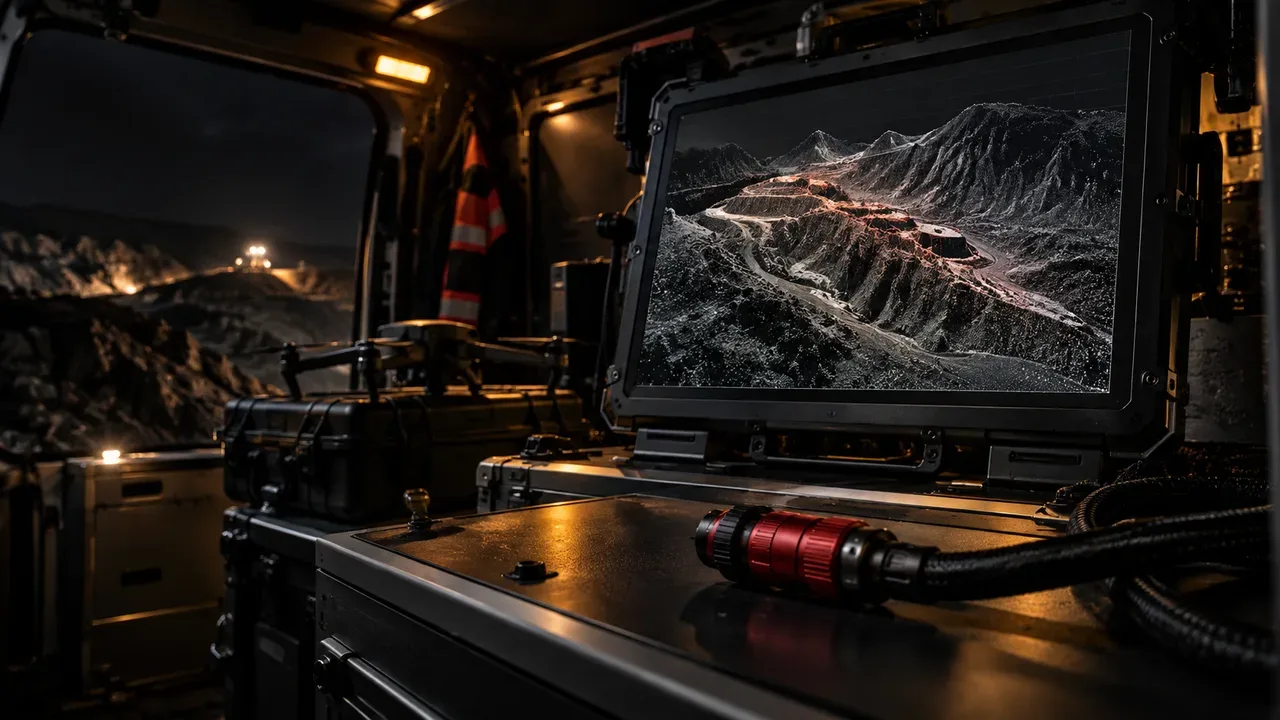

A etapa de processamento transforma arquivos brutos de imagem e logs de telemetria em produtos cartográficos finais.
Softwares como o Pix4Dmapper analisam a qualidade da calibração interna da câmera e geram relatórios detalhados de exatidão posicional.
O Agisoft Metashape processa grandes volumes de fotos com aceleração por placas de vídeo dedicadas, gerando modelos 3D densos.
Plataformas baseadas em computação em nuvem, como o DroneDeploy, facilitam o compartilhamento de mapas entre equipes de campo e engenheiros de escritório.
A solução é amplamente aplicada no acompanhamento-de-obras-com-drone, permitindo comparar o avanço físico contra projetos BIM.
O ecossistema open source é representado pelo OpenDroneMap, distribuído sob licença livre. Ele roda localmente via containers sem custos de licença por projeto.
Quais entregáveis técnicos a fotogrametria com drone produz?
O processamento fotogramétrico produz cinco entregáveis fundamentais para projetos de engenharia, arquitetura e meio ambiente. Os dados incluem ortomosaicos ortorretificados GeoTIFF, Modelos Digitais de Superfície e Terreno. O fluxo gera também nuvens de pontos densas e malhas poligonais 3D.
Cada produto cartográfico atende a uma demanda técnica específica do fluxo de trabalho:
- Ortomosaico Ortorretificado: Imagem aérea contínua corrigida de distorções de relevo e perspectiva. Possui escala métrica uniforme, permitindo medir distâncias e áreas diretamente no software de CAD ou SIG.
- Modelo Digital de Superfície (MDS): Matriz altimétrica com a cota máxima das feições sobre o terreno. Inclui copas de árvores, telhados e construções.
- Modelo Digital de Terreno (MDT): Matriz altimétrica processada por algoritmos de filtragem de solo. Remove estruturas construídas e vegetação para exibir o relevo natural do solo exposto.
- Nuvem de Pontos Densa: Milhões de vértices tridimensionais georreferenciados contendo atributos de coordenadas e cores RGB. Serve para cálculo volumétrico de pilhas de minério e terraplenagem.
- Malha Poligonal 3D Texturizada: Modelo de malha triangular recoberto pela textura fotográfica original. Utilizado em visualizações arquitetônicas imersivas e inspeções virtuais de fachadas.
Em produções cinematográficas e efeitos visuais, esses modelos 3D alimentam ambientes de computação gráfica e cenários virtuais para cinema.
Essas técnicas integram-se frequentemente aos fluxos de filmagem dinâmica com o-que-e-drone-fpv em sobrevoos de locações industriais complexas.
Qual é a regulamentação brasileira para mapeamento aéreo em 2026?
A operação comercial de fotogrametria com drone no Brasil em 2026 exige cumprimento estrito das diretrizes da ANAC, DECEA e Ministério da Defesa. A Resolução ANAC nº 805/2026 revogou expressamente o antigo RBAC-E nº 94, instituindo o RBAC nº 100. Operações de mapeamento cadastral oficial exigem inscrição prévia no Ministério da Defesa.
O marco regulatório nacional divide as obrigações entre diferentes órgãos federais:
- ANAC (RBAC nº 100): Drones de até 25 quilos operam na Categoria Aberta sob linha de visada visual. A altura máxima permitida é de 120 metros. O cadastro no SISANT é obrigatório para fins comerciais.
- DECEA (ICA 100-40): O acesso ao espaço aéreo compartilhado requer autorização prévia pelo portal SARPAS NG antes de cada voo. Voos em áreas urbanas exigem planejamento antecipado no sistema.
- Seguro RETA: Seguro obrigatório de responsabilidade civil aeronáutica contra danos a terceiros na superfície, compulsório pelo Código Brasileiro de Aeronáutica.
- Ministério da Defesa (Decreto-Lei nº 1.177/1971 e Portaria nº 4.542/GM-MD/2021): Empresas que executam aerolevantamento para órgãos públicos, cartografia oficial ou planos diretores devem possuir inscrição nas Categorias A ou B.
- Responsabilidade Técnica (CREA): Levantamentos topográficos e cartográficos com fins de engenharia legal exigem Anotação de Responsabilidade Técnica assinada por engenheiro habilitado.
Operar sem atender a esses requisitos expõe contratantes e operadores a multas administrativas e apreensão de equipamentos em fiscalizações de campo.
Perguntas Frequentes sobre Fotogrametria com Drone
O que significa a palavra fotogrametria?
Fotogrametria é a união das palavras gregas fotos (luz), gramma (descrição ou desenho) e metron (medida). O termo define a arte, ciência e tecnologia de obter informações espaciais confiáveis sobre objetos físicos por meio do registro e medição de imagens fotográficas.
É possível fazer topografia oficial apenas com drones?
Sim, desde que siga normas do IBGE e do Ministério da Defesa com pontos de controle geodésicos em solo. O projeto exige Anotação de Responsabilidade Técnica com engenheiro habilitado. O drone atua como plataforma aérea para coleta de dados de alta precisão.
Qual a diferença entre ortofoto e foto aérea comum?
Uma foto aérea comum apresenta distorções causadas pela inclinação da câmera e pelas variações de altitude do relevo. A ortofoto passa por um processo matemático de retificação geométrica, corrigindo cada pixel para a projeção ortogonal. O resultado possui escala métrica constante e permite medições diretas de engenharia.
Drone com câmera comum pode fazer fotogrametria com precisão?
Por utilizarem sensores com obturador eletrônico e GPS comum, esses modelos acumulam erros métricos de dezenas de centímetros. Essa imprecisão inviabiliza projetos legais de engenharia. Eles conseguem produzir apenas modelos 3D aproximados e mapas visuais bonitos.
Quando vale a pena escolher LiDAR em vez de fotogrametria?
O LiDAR é indispensável quando a área de levantamento possui vegetação densa, florestas fechadas ou copas contínuas que impedem a visualização óptica do solo. Ele também compensa em missões noturnas ou em levantamentos de corredores de linhas de transmissão elétrica de alta tensão.
Conclusão
A fotogrametria com drone estabeleceu-se como a principal tecnologia de sensoriamento remoto para a engenharia civil moderna, topografia e agronegócio.
Ao combinar plataformas não tripuladas eficientes com algoritmos avançados de visão computacional, ela democratizou a cartografia de alta precisão no Brasil.
Para garantir resultados confiáveis, combine sensores com obturador mecânico, receptores RTK de dupla frequência e controle geodésico rigoroso com alvos em solo.
Essa postura técnica assegura que cada ortomosaico gerado entregue plena validade geométrica, legal e operacional para a sua empresa.
